Infiniti I35 (A33). Manual - part 550

RHA136EB

REMOVAL

NHHA0232

I

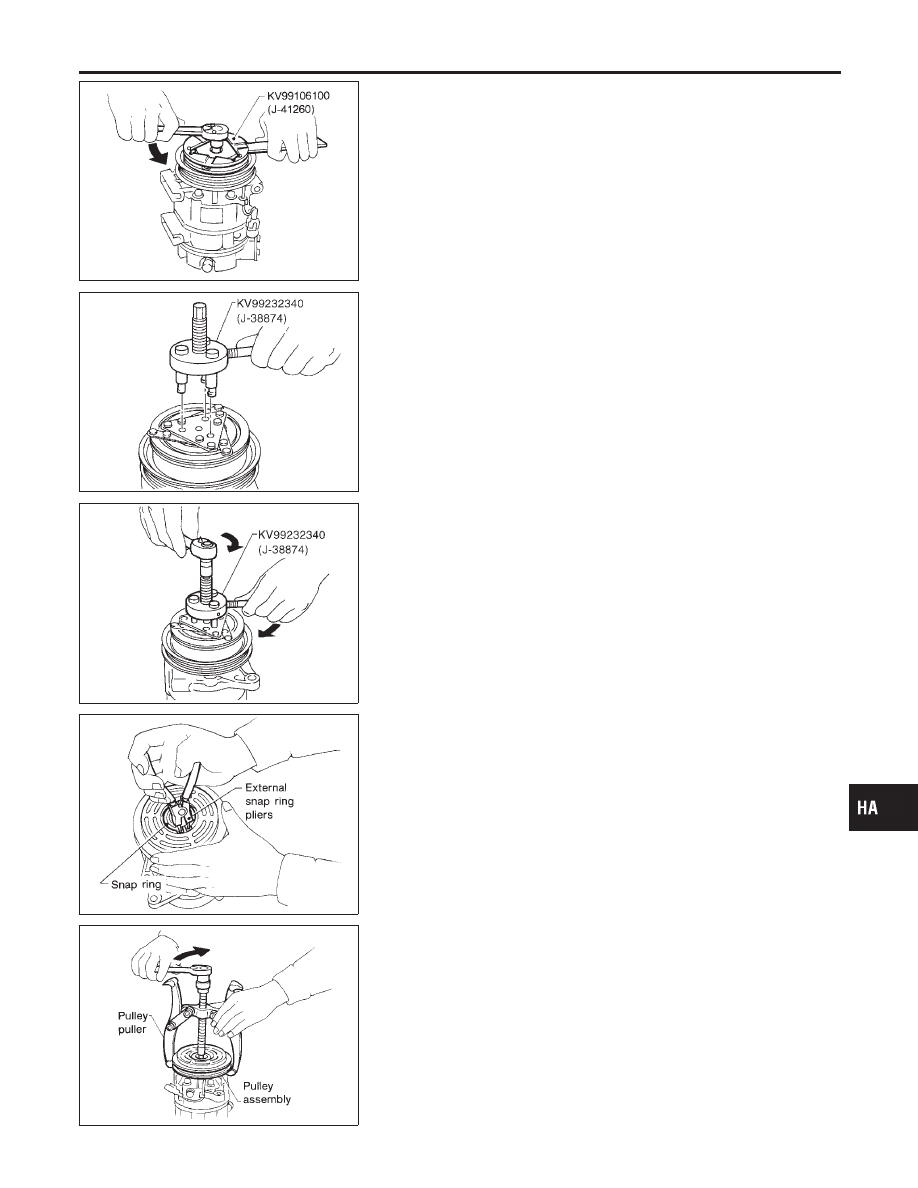

When removing center bolt, hold clutch disc with clutch disc
wrench.

RHA399F

RHA124F

I

Remove the clutch disc using the clutch disc puller.
Insert the holder’s three pins into the holes in the clutch disc.
Rotate the holder clockwise to hook it onto the plate. Then,
tighten the center bolt to remove the clutch disc.
After removing the clutch disc, remove the shims from either
the drive shaft or the clutch disc.

RHA138E

I

Remove the snap ring using external snap ring pliers.

RHA139E

I

Pulley removal
Position the center pulley puller on the end of the drive shaft,
and remove the pulley assembly using any commercially avail-
able pulley puller.
To prevent the pulley groove from being deformed, the
puller claws should be positioned onto the edge of the
pulley assembly.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

SERVICE PROCEDURE

Compressor Clutch (Cont’d)

HA-113

RHA125F

I

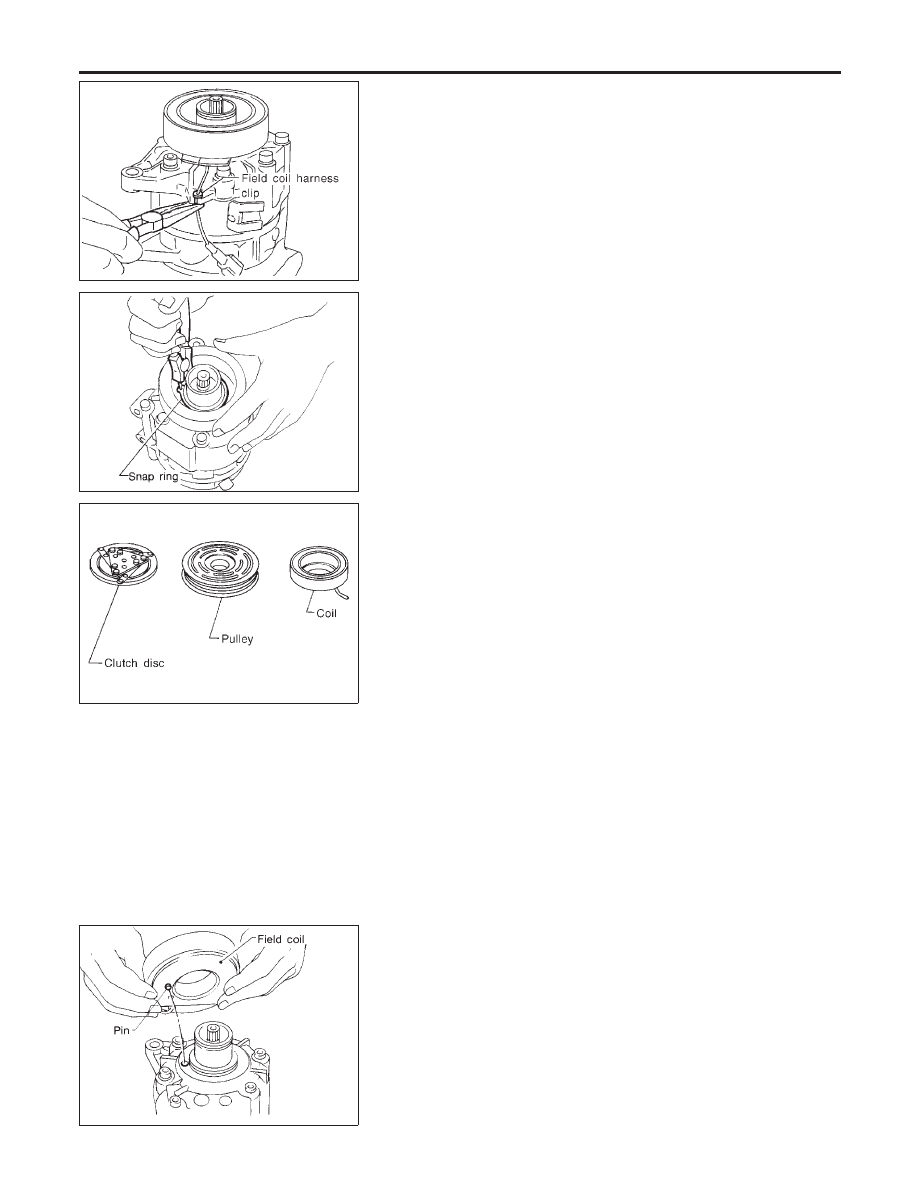

Remove the field coil harness clip using a pair of pliers.

RHA145E

I

Remove the snap ring using external snap ring pliers.

RHA126F

INSPECTION

NHHA0233

Clutch Disc

NHHA0233S01

If the contact surface shows signs of damage due to excessive
heat, replace clutch disc and pulley.

Pulley

NHHA0233S02

Check the appearance of the pulley assembly. If the contact sur-
face of pulley shows signs of excessive grooving, replace clutch
disc and pulley. The contact surfaces of the pulley assembly should
be cleaned with a suitable solvent before reinstallation.

Coil

NHHA0233S03

Check coil for loose connection or cracked insulation.

RHA142E

INSTALLATION

NHHA0234

I

Install the field coil.
Be sure to align the coil’s pin with the hole in the com-
pressor’s front head.

I

Install the field coil harness clip using a screwdriver.

SERVICE PROCEDURE

Compressor Clutch (Cont’d)

HA-114

RHA143EA

I

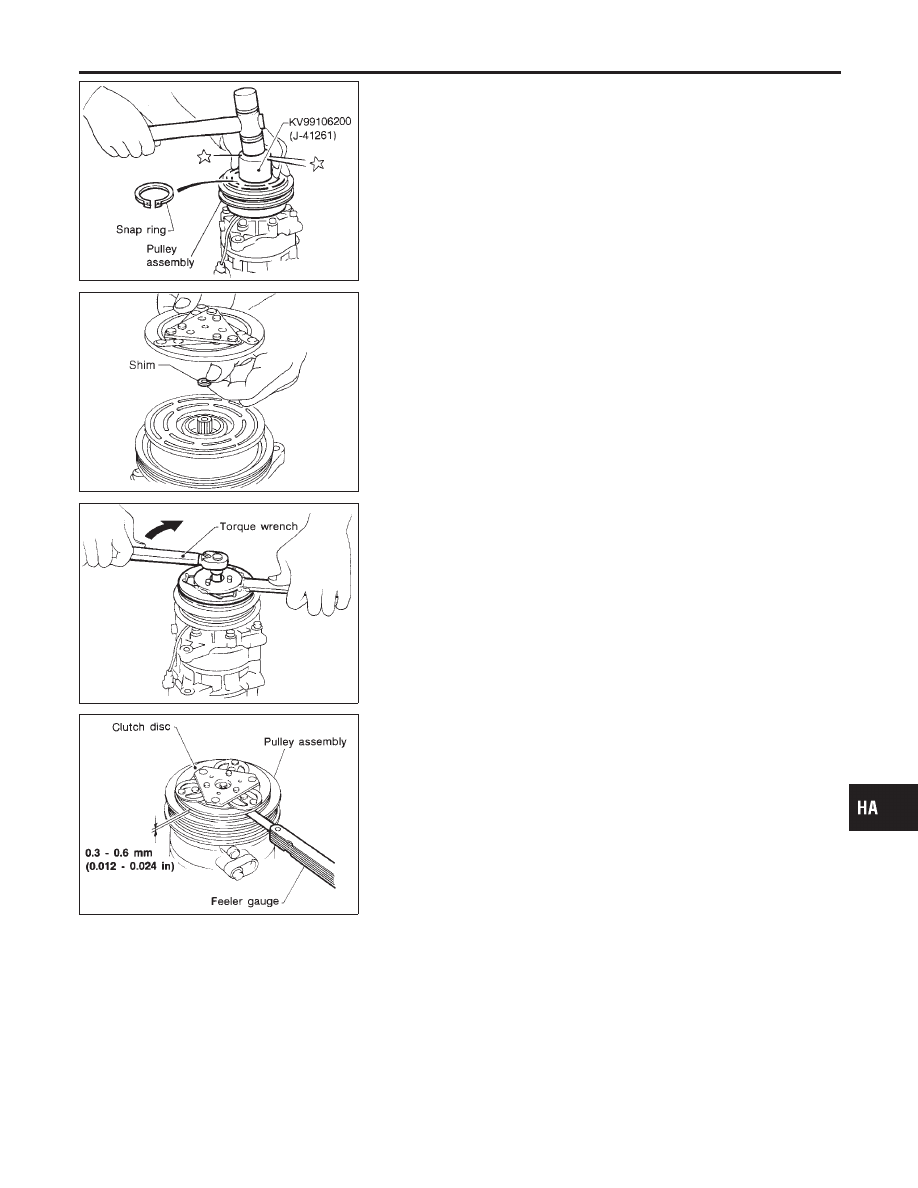

Install the pulley assembly using the installer and a hand
press, and then install the snap ring using snap ring pliers.

RHA127F

I

Install the clutch disc on the drive shaft, together with the
original shim(s). Press the clutch disc down by hand.

RHA086E

I

Using the holder to prevent clutch disc rotation, tighten the bolt
to 14 N·m (1.4 kg-m, 10 ft-lb) torque.
After tightening the bolt, check that the pulley rotates
smoothly.

RHA087E

I

Check clearance around the entire periphery of clutch disc.

Disc-to-pulley clearance:

0.3 - 0.6 mm (0.012 - 0.024 in)

If the specified clearance is not obtained, replace adjusting
spacer and readjust.

Break-in Operation

NHHA0234S01

When replacing compressor clutch assembly, always carry out the
break-in operation. This is done by engaging and disengaging the
clutch about thirty times. Break-in operation raises the level of
transmitted torque.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

SERVICE PROCEDURE

Compressor Clutch (Cont’d)

HA-115

Heater Unit (Heater Core)

REMOVAL

NHHA0249

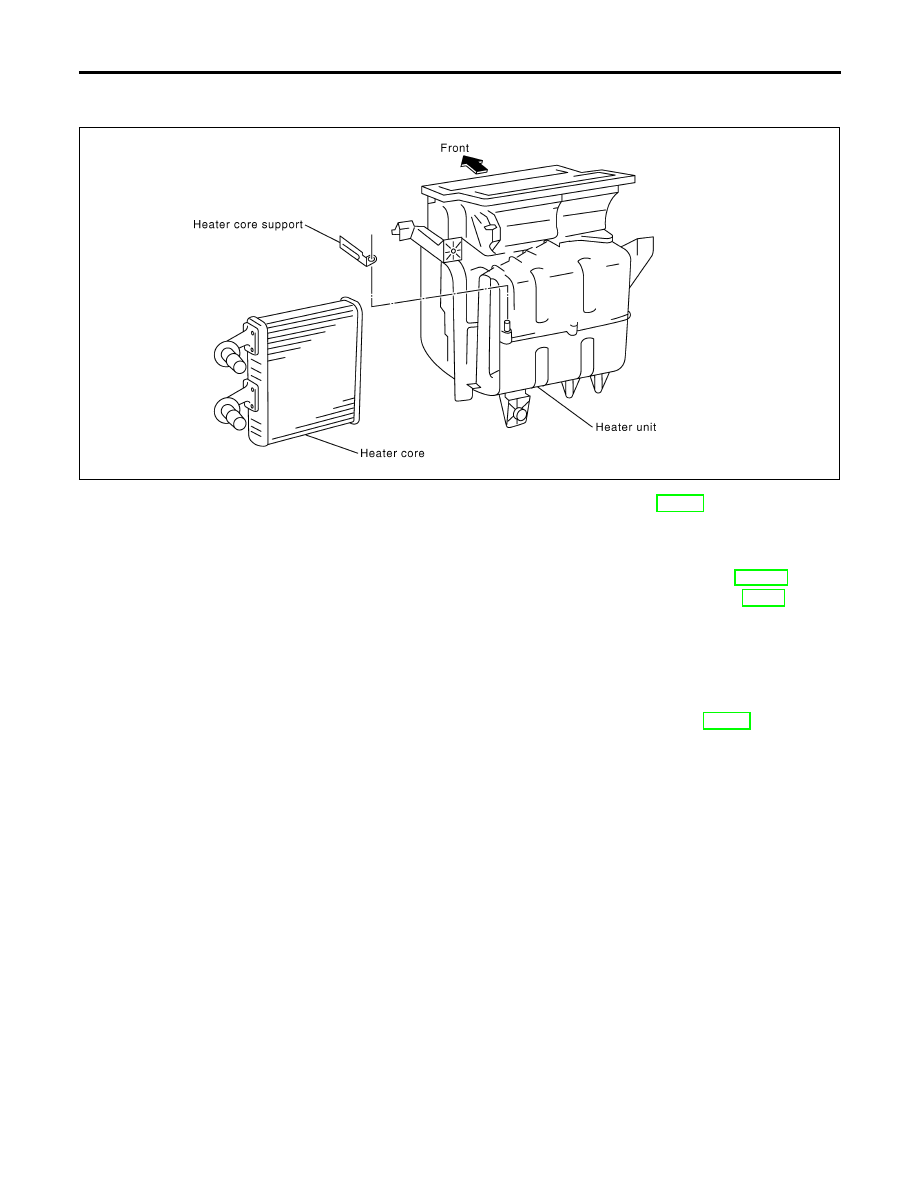

RHA420HA

1.

Drain the cooling system. Refer to MA-14, “Changing Engine
Coolant”.

2.

Disconnect the two heater hoses from inside the engine com-
partment.

3.

Remove the Blower and cooling unit. Refer to HA-117.

4.

Remove the steering member assembly. Refer to BT-30, “Instru-
ment Panel Assembly”.

5.

Remove the heater unit.

6.

Remove the heater core.

INSTALLATION

NHHA0250

Installation is basically the reverse order of removal.
When filling radiator with coolant, refer to MA-14, “Changing
Engine Coolant”.

SERVICE PROCEDURE

Heater Unit (Heater Core)
