Mode Door Motor

TROUBLE DIAGNOSIS PROCEDURE FOR MODE DOOR MOTOR (LAN)

=NHHA0182

SYMPTOM:

I

Air outlet does not change.

I

Mode door motor does not operate normally.

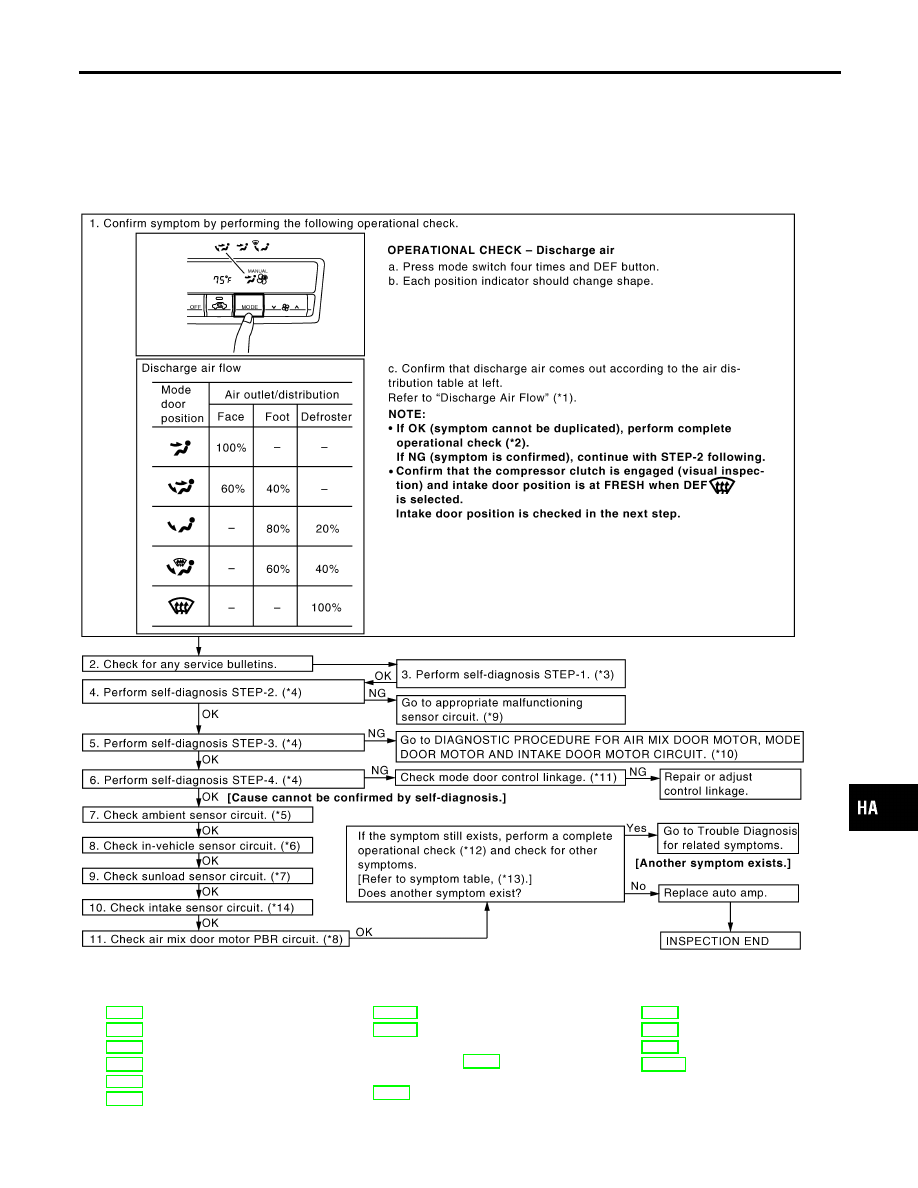

INSPECTION FLOW

RHA099IA

*1: HA-25
*2: HA-47
*3: HA-36
*4: HA-37
*5: HA-93
*6: HA-97

*7: HA-100
*8: HA-106
*9: FUNCTION CONFIRMATION

PROCEDURE (HA-37), see No.
13.

*10: HA-55

*11: HA-59
*12: HA-47
*13: HA-46
*14: HA-104

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Mode Door Motor

HA-53

SYSTEM DESCRIPTION

=NHHA0183

Component Parts

NHHA0183S01

Mode door control system components are:
1) Auto amp.
2) Mode door motor (LCU)
3) In-vehicle sensor
4) Ambient sensor
5) Sunload sensor
6) Intake sensor

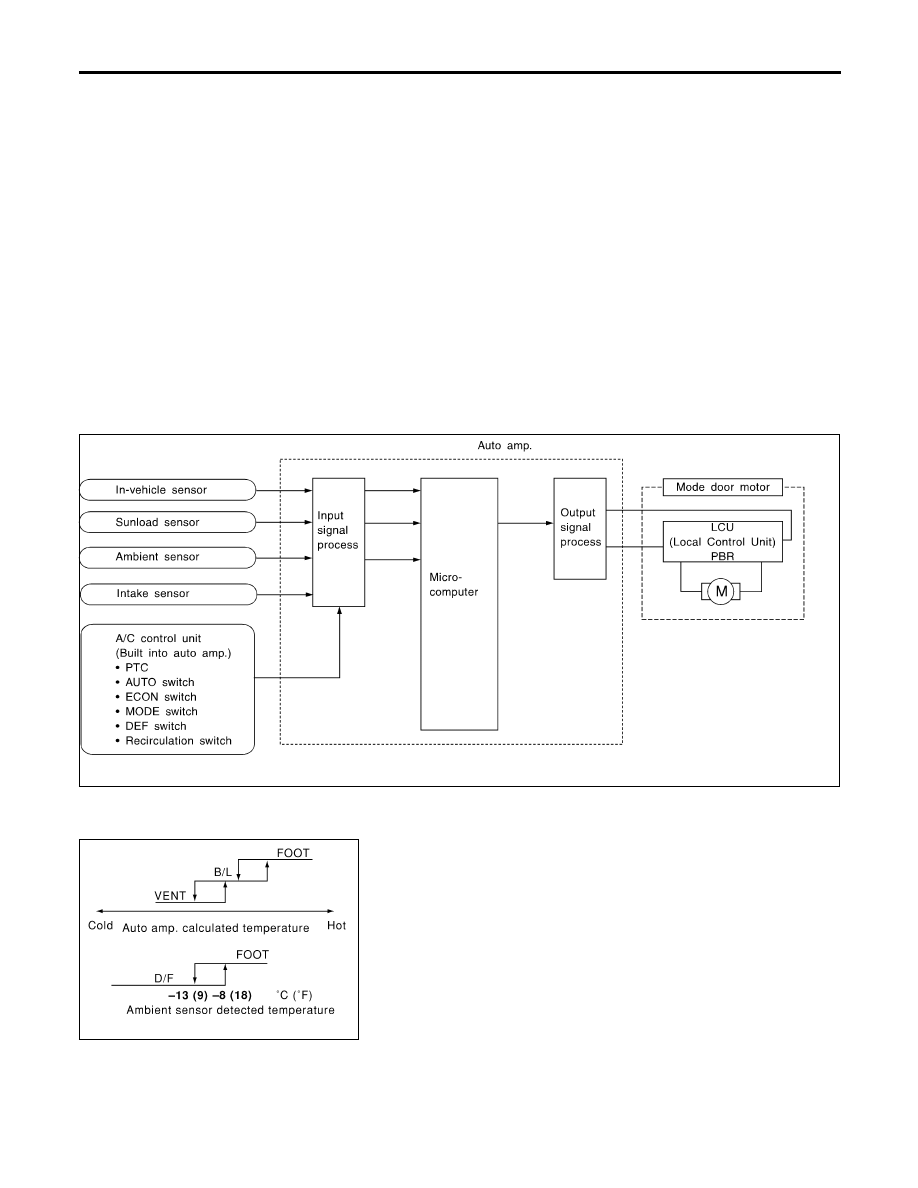

System Operation

NHHA0183S02

The auto amplifier receives data from each of the sensors. The amplifier sends air mix door, mode door and
intake door opening angle data to the air mix door motor LCU, mode door motor LCU and intake door motor
LCU.
The air mix door motor, mode door motor and intake door motor read their respective signals according to the
address signal. Opening angle indication signals received from the auto amplifier and each of the motor posi-
tion sensors are compared by the LCUs in each motor with the existing decision and opening angles.
Subsequently, HOT/COLD or OPEN/CLOSE or DEFROST/VENT operation is selected. The new selection
data is returned to the auto amplifier.

RHA382HG

Mode Door Control Specification

NHHA0183S03

RHA384HA

TROUBLE DIAGNOSES

Mode Door Motor (Cont’d)

HA-54

RHA371H

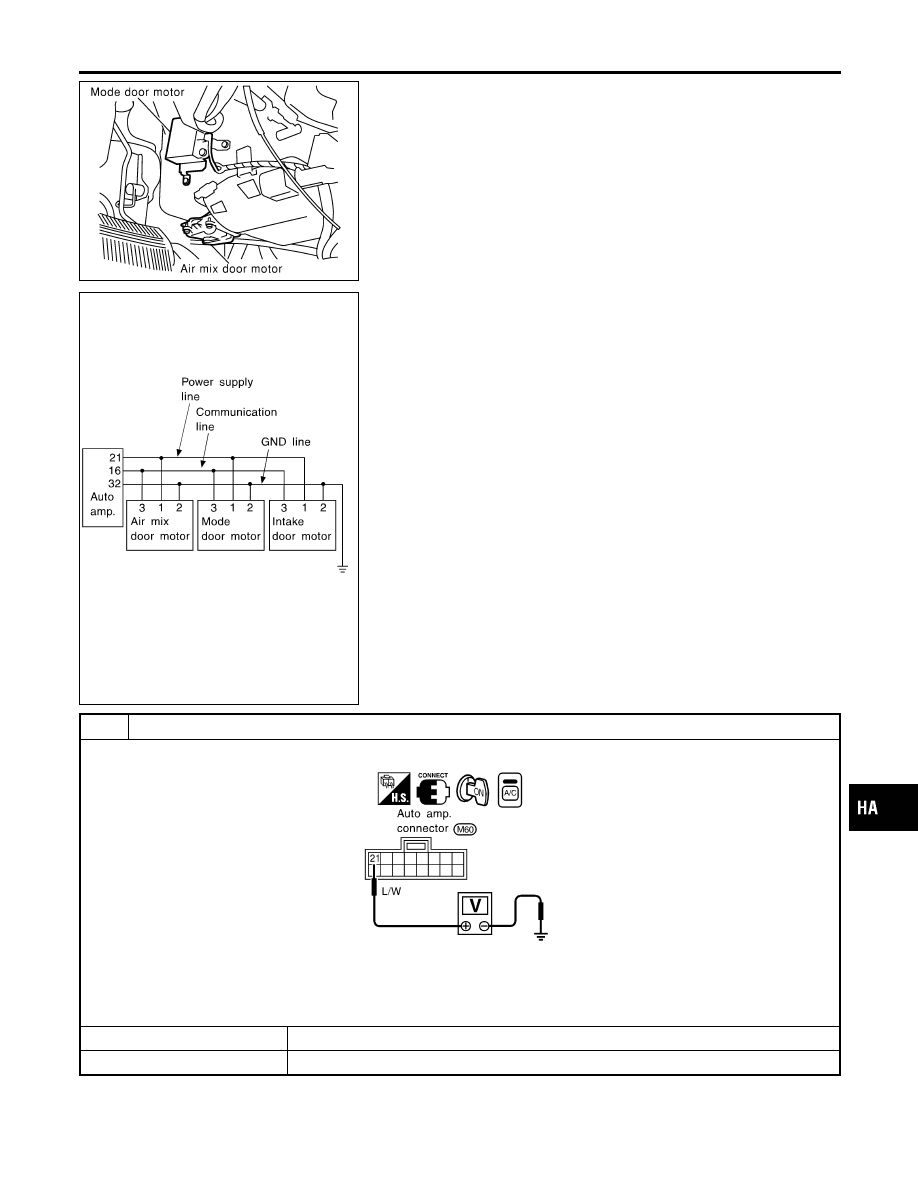

COMPONENT DESCRIPTION

NHHA0184

The mode door motor is attached to the heater unit. It rotates so
that air is discharged from the outlet set by the auto amplifier. Motor
rotation is conveyed to a link which activates the mode door.

RHA372H

DIAGNOSTIC PROCEDURE FOR AIR MIX DOOR
MOTOR, MODE DOOR MOTOR AND INTAKE DOOR
MOTOR CIRCUIT

NHHA0185

SYMPTOM: Air mix door motor, mode door motor and/or
intake door motor does not operate normally.

1

CHECK POWER SUPPLY FOR AUTO AMP. SIDE

Do approx. 12 volts exist between auto amp. harness connector M60 terminal No. 21 and ground?

RHA373H

NOTE:
If the result is NG or No after checking circuit continuity, repair harness or connector.

Yes or No

Yes

©

GO TO 2.

No

©

Replace auto amp.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Mode Door Motor (Cont’d)

HA-55

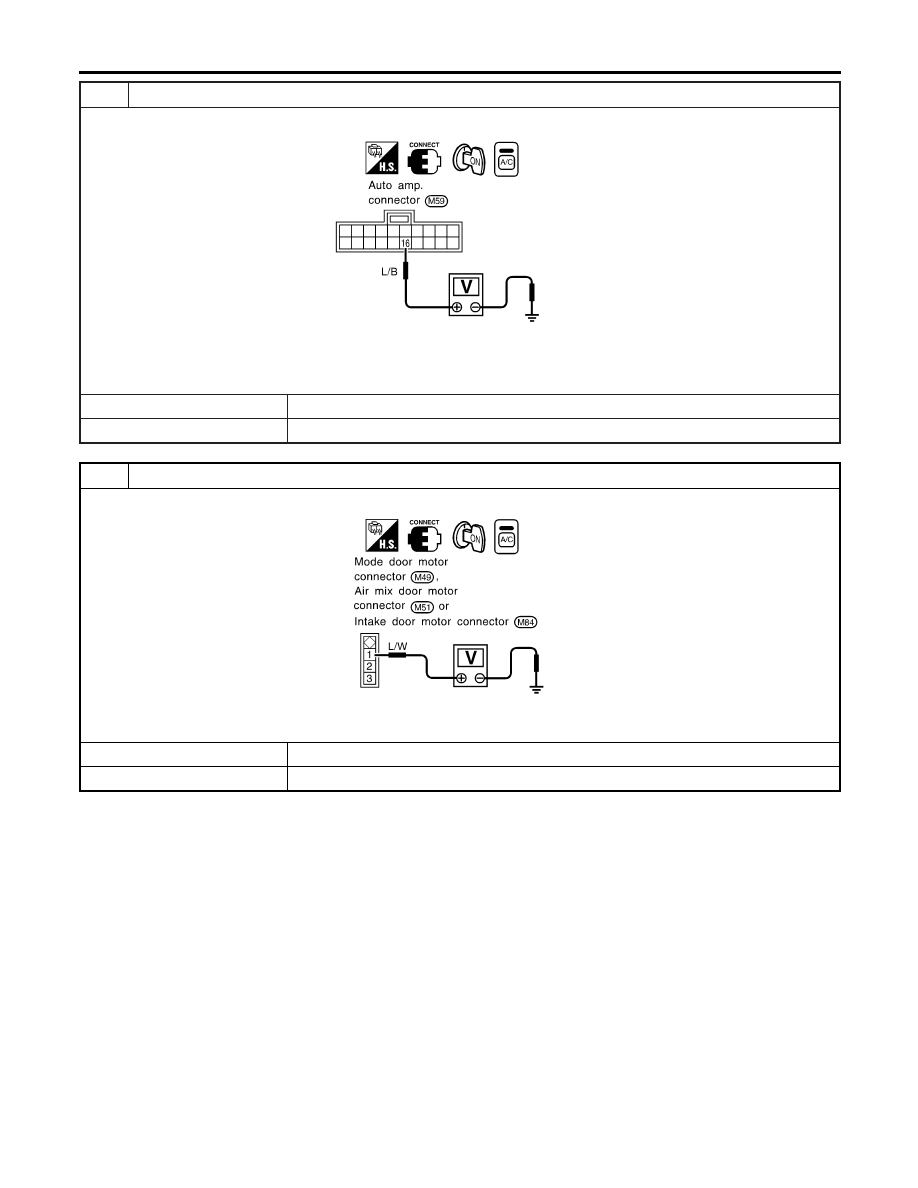

2

CHECK SIGNAL FOR AUTO AMP. SIDE

Do approx. 5.5 volts exist between auto amp. harness connector M59 terminal No. 16 and ground?

RHA374H

NOTE:
If the result is NG or No after checking circuit continuity, repair harness or connector.

Yes or No

Yes

©

GO TO 3.

No

©

Replace auto amp.

3

CHECK POWER SUPPLY FOR MOTOR SIDE

Do approx. 12 volts exist between each door motor (LCU) harness connector terminal No. 1 and ground?

RHA375HB

Yes or No

Yes

©

GO TO 4.

No

©

Repair harness or connector.

TROUBLE DIAGNOSES

Mode Door Motor (Cont’d)

HA-56
