Number

Item

Description

20

System branch

I

This shows that the system branches to another system identified by cell code (section
and system).

21

Page crossing

I

This arrow shows that the circuit continues to another page identified by cell code.

I

The C will match with the C on another page within the system other than the next or
preceding pages.

22

Shielded line

I

The line enclosed by broken line circle shows shield wire.

23

Component box in
wave line

I

This shows that another part of the component is also shown on another page (indicated
by wave line) within the system.

24

Component name

I

This shows the name of a component.

25

Connector number

I

This shows the connector number.

I

The letter shows which harness the connector is located in.
Example: M: main harness. For detail and to locate the connector, refer to EL-486, “Main
Harness”. A coordinate grid is included for complex harnesses to aid in locating connec-
tors.

26

Ground (GND)

I

The line spliced and grounded under wire color shows that ground line is spliced at the
grounded connector.

27

Ground (GND)

I

This shows the ground connection. For detailed ground distribution information, refer to
EL-20, “Ground Distribution”.

28

Connector views

I

This area shows the connector faces of the components in the wiring diagram on the
page.

29

Common component

I

Connectors enclosed in broken line show that these connectors belong to the same com-
ponent.

30

Connector color

I

This shows a code for the color of the connector. For code meaning, refer to wire color
codes, Number 14 of this chart.

31

Fusible link and fuse
box

I

This shows the arrangement of fusible link(s) and fuse(s), used for connector views of
“POWER SUPPLY ROUTING” in EL section.
The open square shows current flow in, and the shaded square shows current flow out.

32

Reference area

I

This shows that more information on the Super Multiple Junction (SMJ), Electrical Units,
exists at the end of the manual. Refer to GI-19 for details.

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

HOW TO READ WIRING DIAGRAMS

Description (Cont’d)

GI-15

SGI364

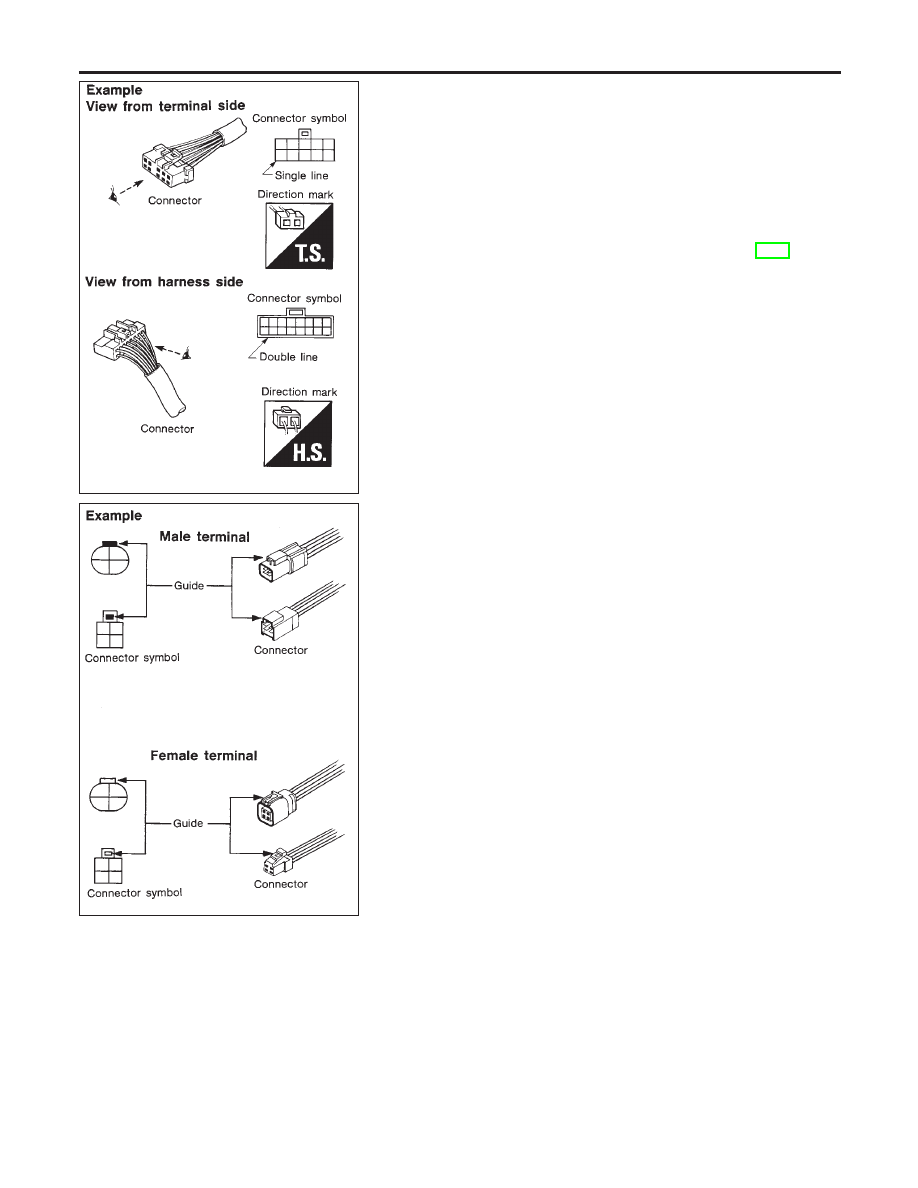

CONNECTOR SYMBOLS

=NHGI0003S0201

Most of connector symbols in wiring diagrams are shown from the
terminal side.

I

Connector symbols shown from the terminal side are enclosed
by a single line and followed by the direction mark.

I

Connector symbols shown from the harness side are enclosed
by a double line and followed by the direction mark.

I

Certain systems and components, especially those related to
OBD, may use a new style slide-locking type harness connec-
tor. For description and how to disconnect, refer to EL-7, “HAR-
NESS CONNECTOR”.

SGI363

I

Male and female terminals
Connector guides for male terminals are shown in black and
female terminals in white in wiring diagrams.

HOW TO READ WIRING DIAGRAMS

Description (Cont’d)

GI-16

SGI860

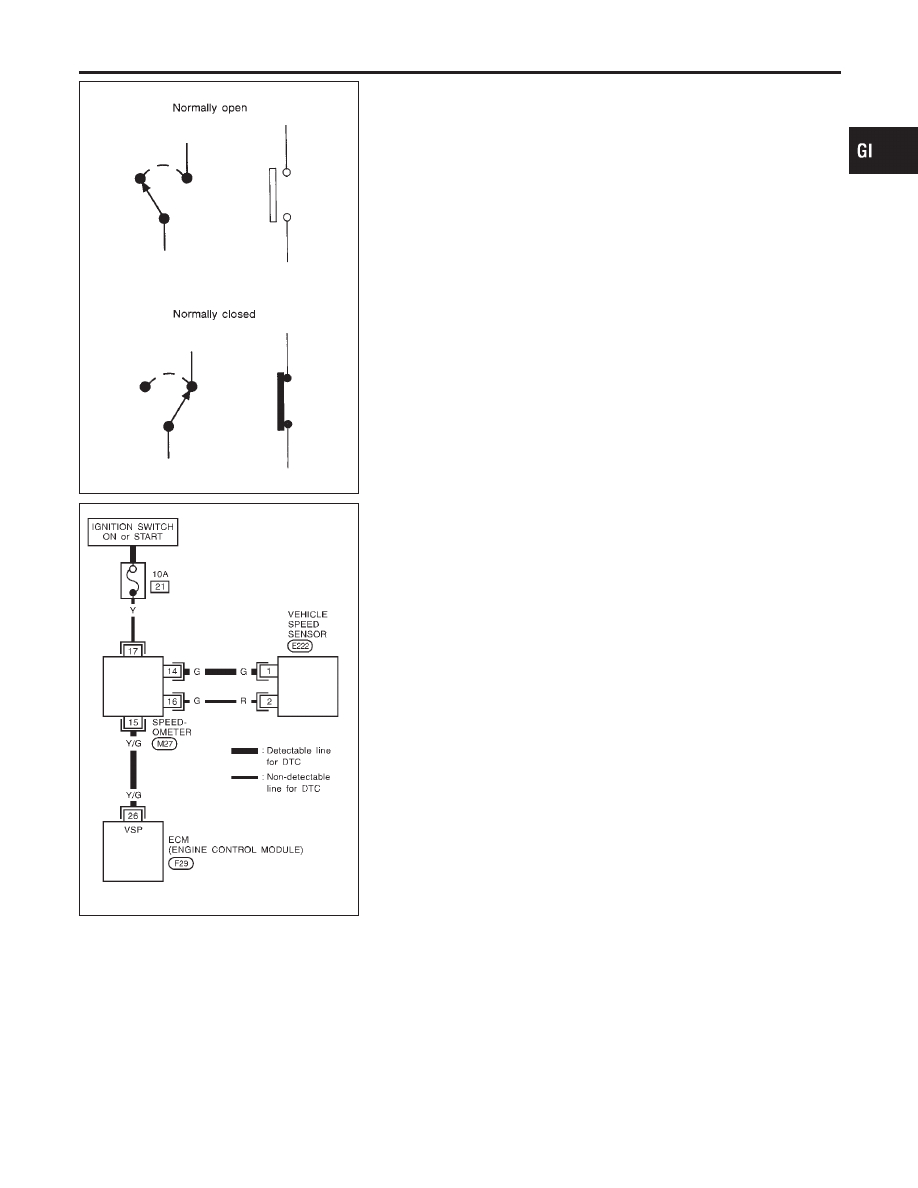

SWITCH POSITIONS

NHGI0003S0204

Switches are shown in wiring diagrams as if the vehicle is in the
“normal” condition.
A vehicle is in the “normal” condition when:

I

ignition switch is “OFF”,

I

doors, hood and trunk lid/back door are closed,

I

pedals are not depressed, and

I

parking brake is released.

SGI862-A

DETECTABLE LINES AND NON-DETECTABLE LINES

NHGI0003S0205

In some wiring diagrams, two kinds of lines, representing wires,
with different weight are used.

I

A line with regular weight (wider line) represents a “detectable
line for DTC (Diagnostic Trouble Code)”. A “detectable line for
DTC” is a circuit in which ECM can detect its malfunctions with
the on board diagnostic system.

I

A line with less weight (thinner line) represents a “non-detect-
able line for DTC”. A “non-detectable line for DTC” is a circuit
in which ECM cannot detect its malfunctions with the on board
diagnostic system.

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

HOW TO READ WIRING DIAGRAMS

Description (Cont’d)

GI-17

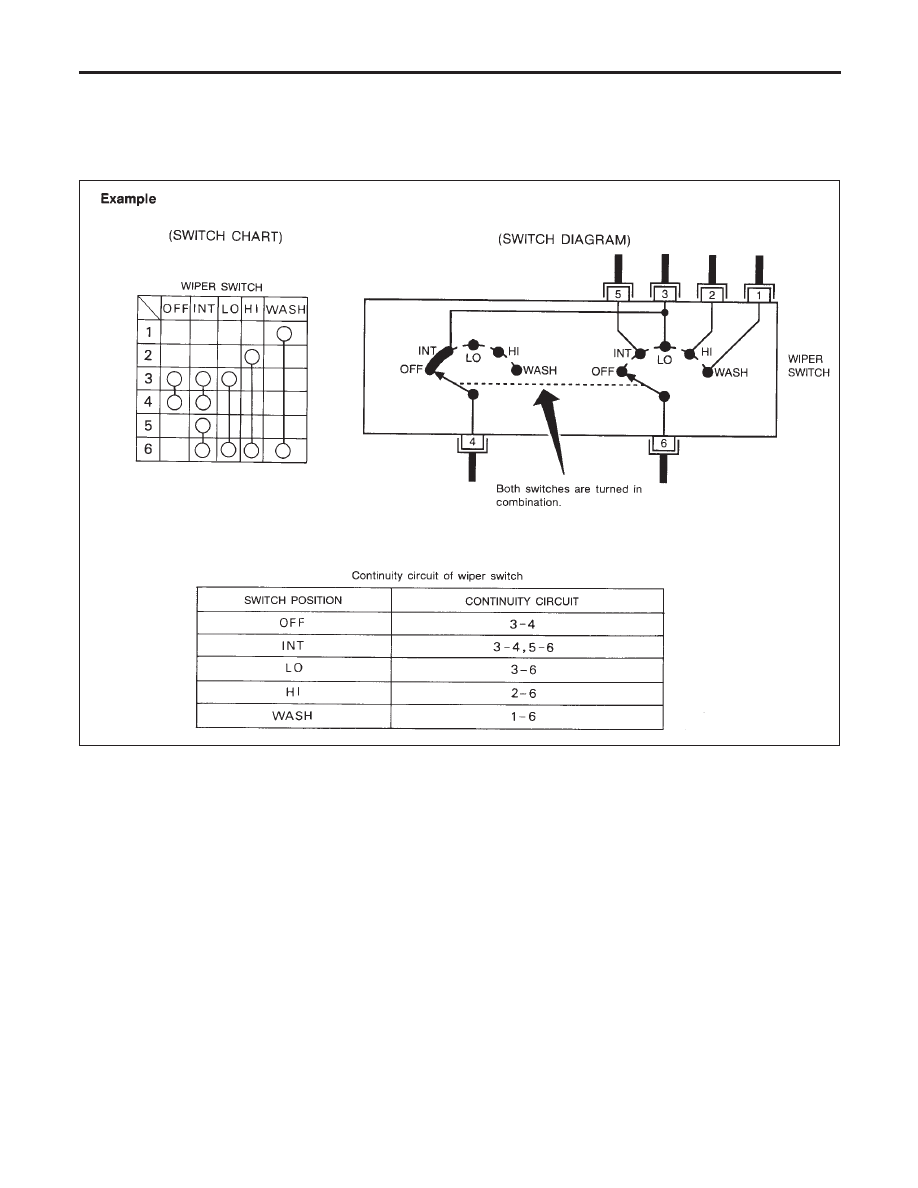

MULTIPLE SWITCH

=NHGI0003S0206

The continuity of multiple switch is described in two ways as shown
below.

I

The switch chart is used in schematic diagrams.

I

The switch diagram is used in wiring diagrams.

SGI875

HOW TO READ WIRING DIAGRAMS

Description (Cont’d)

GI-18
