ACCELERATOR CONTROL, FUEL &

EXHAUST SYSTEMS

SECTION

FE

CONTENTS

PREPARATION ...............................................................2

Special Service Tool ....................................................2
Commercial Service Tools ...........................................2

ACCELERATOR CONTROL SYSTEM ...........................3

Removal and Installation .............................................3

REMOVAL

.................................................................3

INSTALLATION

..........................................................3

INSPECTION AFTER INSTALLATION

.........................3

FUEL SYSTEM ................................................................4

Removal and Installation .............................................4

Fuel Tank .....................................................................5

REMOVAL

.................................................................5

INSTALLATION

..........................................................5

Fuel Pump, Fuel Level Sensor Unit and Fuel
Filter .............................................................................6

REMOVAL

.................................................................6

INSTALLATION

..........................................................8

EXHAUST SYSTEM ........................................................9

Removal and Installation .............................................9

GI

MA

EM

LC

EC

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

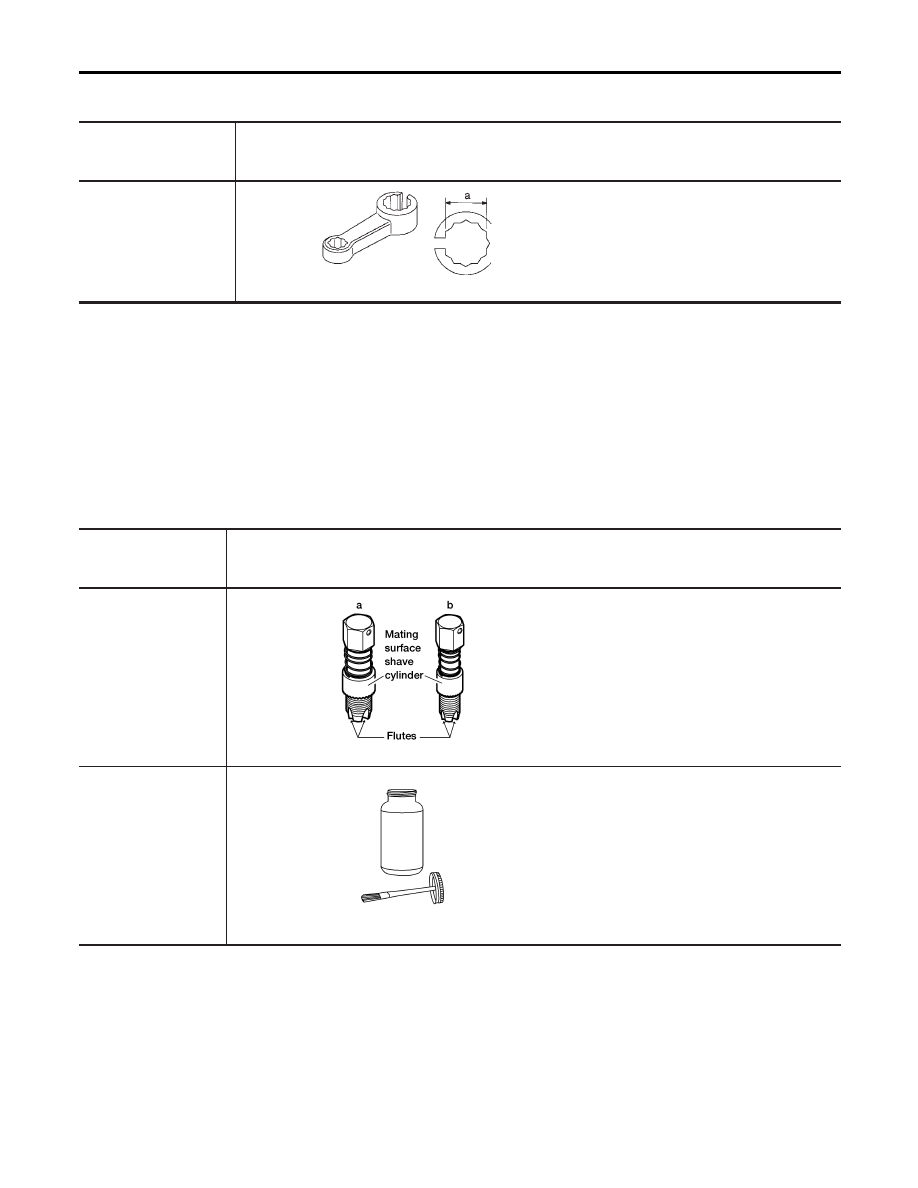

Special Service Tool

NHFE0001

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Tool number
(Kent-Moore No.)
Tool name

Description

KV10114400
(J-38365)
Heated oxygen sensor
wrench

NT636

Loosening or tightening heated oxygen
sensors
a: 22 mm (0.87 in)

Commercial Service Tools

NHFE0008

Tool number
(Kent-Moore No.)
Tool name

Description

(J-43897-18)
(J-43897-12)
Oxygen sensor thread
cleaner

AEM488

Reconditioning the exhaust system threads
before installing a new heated oxygen sen-
sor (Use with anti-seize lubricant shown
below.)
a: J-43897-18 (18 mm dia.) for zirconia
heated oxygen sensor
b: J-43897-12 (12 mm dia.) for titania
heated oxygen sensor

Anti-seize lubricant
(Permatex 133AR or
equivalent meeting MIL
specification MIL-A-
907)

AEM489

Lubricating heated oxygen sensor thread
cleaning tool when reconditioning exhaust
system threads

PREPARATION

Special Service Tool

FE-2

Removal and Installation

NHFE0002

CAUTION:

I

Check that throttle valve opens when accelerator pedal is fully depressed. Also check that it returns
to idle position when pedal is released when ignition switch is in “ON” position.

I

Check accelerator control parts for improper contact with any adjacent parts.

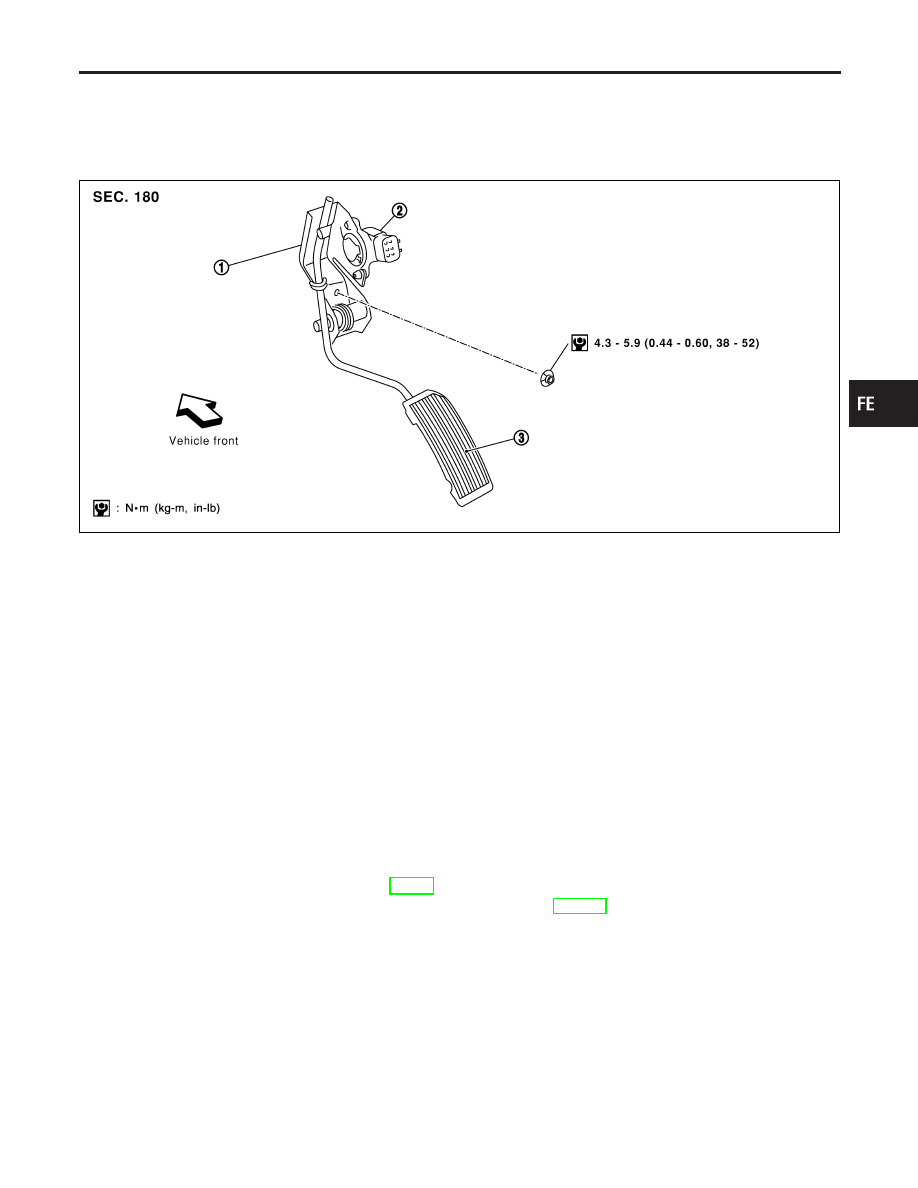

SFE748A

1.

Accelerator pedal assembly

2.

Accelerator pedal position sensor

3.

Accelerator pedal

REMOVAL

NHFE0002S01

1. Disconnect harness connector.
2. Remove mounting nut then remove accelerator pedal assembly.

CAUTION:

I

Do not disassemble accelerator pedal or remove/install accelerator pedal position sensor.

I

Do not drop or shock accelerator pedal assembly.

I

Keep accelerator pedal assembly from getting wet.

INSTALLATION

NHFE0002S02

Install in reverse order of removal.

INSPECTION AFTER INSTALLATION

NHFE0002S03

I

Check if accelerator pedal moves smoothly within its range.

I

Check if accelerator pedal returns securely to its original position.

I

Perform “Accelerator Pedal Released Position Learning” when disconnecting the accelerator pedal posi-
tion sensor harness connector. Refer to EC-70, “BASIC SERVICE PROCEDURE”.

I

For electrical inspection of accelerator pedal assembly, refer to EC-670, “DTC P2138 APP SENSOR”.

GI

MA

EM

LC

EC

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ACCELERATOR CONTROL SYSTEM

Removal and Installation

FE-3

Removal and Installation

NHFE0004

WARNING:

When replacing fuel line parts, be sure to observe the following.

I

Put a “CAUTION: INFLAMMABLE” sign in workshop.

I

Be sure to work in a well ventilated area and furnish workshop with a CO

2

fire extinguisher.

I

Do not smoke while servicing fuel system. Keep open flames and sparks away from work area.

CAUTION:

I

Before removing fuel line parts, carry out the following procedures:

a) Put drained fuel in an explosion-proof container and put the lid on securely. Keep the container in

safe area.

b) Release fuel pressure from fuel line. Refer to EC-55, “Fuel Pressure Release”.
c) Disconnect battery ground cable.

I

Always replace O-ring and clamps with new ones.

I

Do not kink or twist tubes when they are being installed.

I

Do not tighten hose clamps excessively to avoid damaging hoses.

I

After installing fuel tubes, run engine and check for fuel leaks at connections.

a) Apply fuel pressure to fuel lines with turning ignition switch ON (with engine stopped). Then check

for fuel leaks at connections.

b) Start the engine and rev it up and check for fuel leaks at connections.

I

Use only a genuine NISSAN fuel filler cap as a replacement. If an incorrect fuel filler cap is used,
the MIL may come on.

I

For inspection and installation of EVAP system parts, refer to EC-37, “Evaporative Emission Sys-
tem”.

I

For inspection and installation of ORVR system parts, refer to EC-43, “On Board Refueling Vapor
Recovery (ORVR)”.

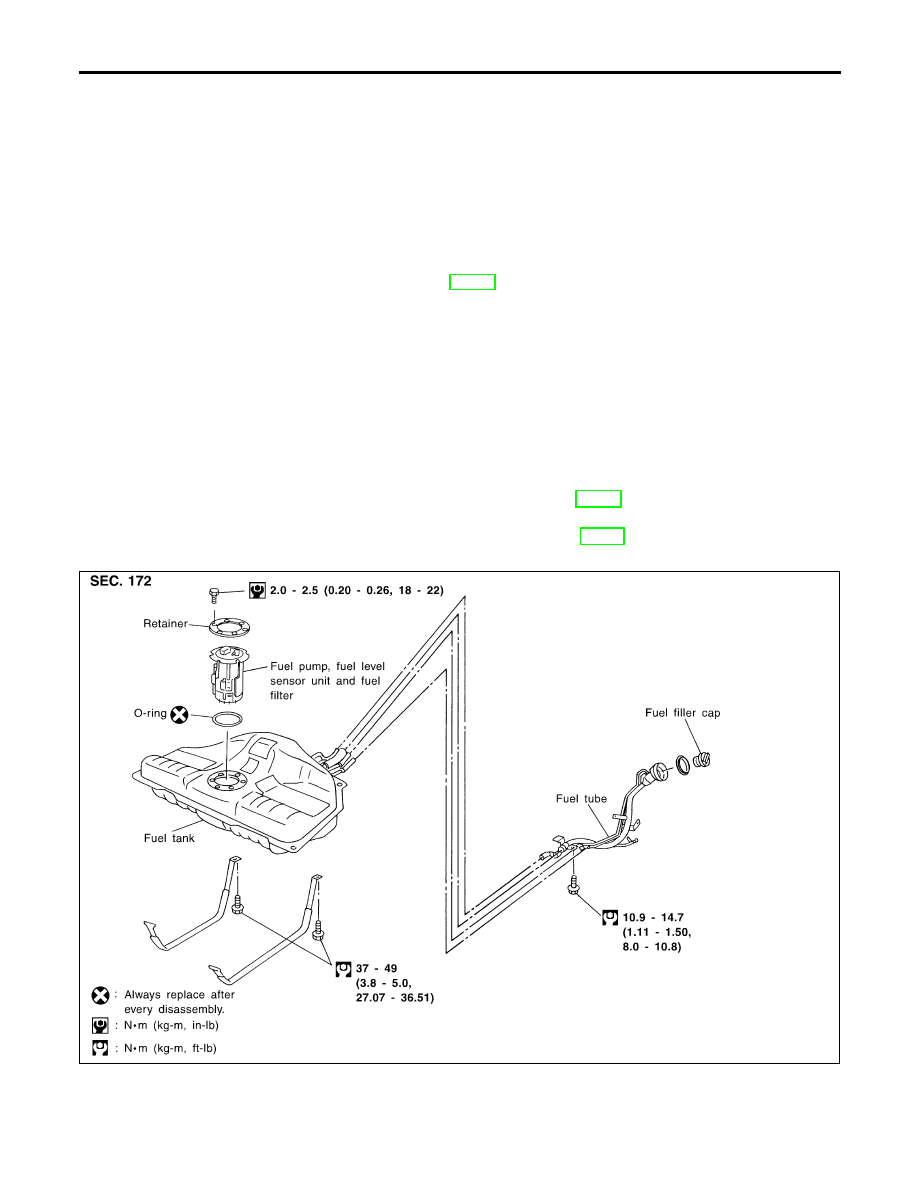

SFE749AA

FUEL SYSTEM

Removal and Installation

FE-4
