CAUTION:

I

When installing camshafts, chain tensioners, oil seals, or
other sliding parts, lubricate contacting surfaces with new
engine oil.

I

Apply new engine oil to threads and seat surfaces when
installing cylinder head, camshaft sprocket, crankshaft
pulley, and camshaft bracket.

I

Attach tags to valve lifters so as not to mix them up.

Removal

NHEM0044

1.

Remove engine undercover.

2.

Drain engine oil.

I

To avoid the danger of being scalded, never drain the
engine oil when the engine is hot.

3.

Drain engine coolant from radiator.

4.

Remove radiator. Refer to LC-20, “REMOVAL AND INSTALLA-
TION”.

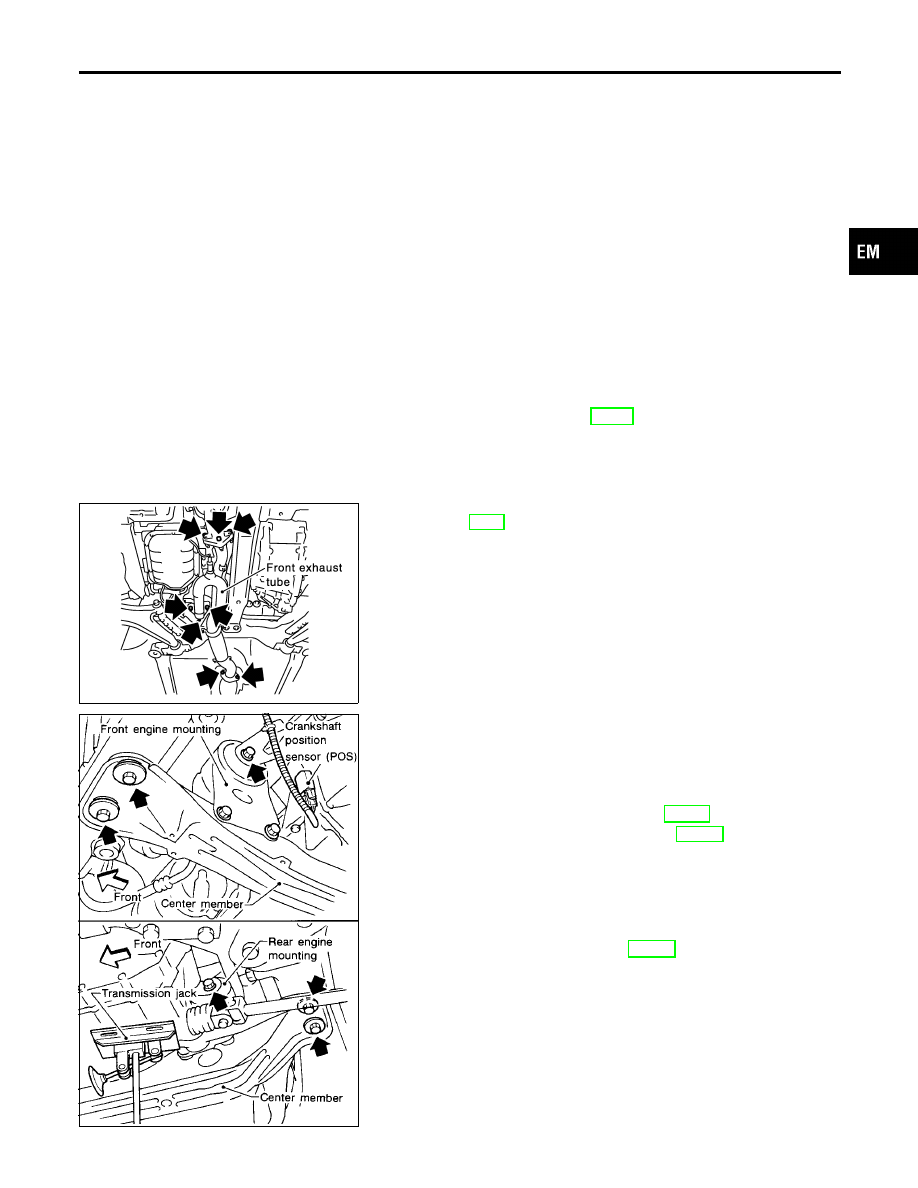

SEM716G

5.

Remove front exhaust tube and its support.
Refer to FE-9, “Removal and Installation”.

SEM811E

6.

Set a suitable transmission jack under transaxle and hoist
engine with engine slinger.

7.

Remove crankshaft position sensor (POS) from oil pan.

8.

Loosen front and rear engine mounting nuts and bolts.

9.

Remove center member.

10. Remove aluminum oil pan. Refer to EM-14, “Removal”.
11. Remove exhaust manifolds. Refer to EM-12, “Exhaust Mani-

fold”.

12. Install center member to support engine temporarily.
13. Tighten front and rear engine mounting nuts and bolts.
14. Remove transmission jack and hoist that were supporting

engine.

15. Remove timing chain. Refer to EM-32, “Removal”.

GI

MA

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

CYLINDER HEAD

Components (Cont’d)

EM-51

SEM709G

16. Remove intake manifold in reverse order of illustration.
17. Remove water outlet.

SEM735G

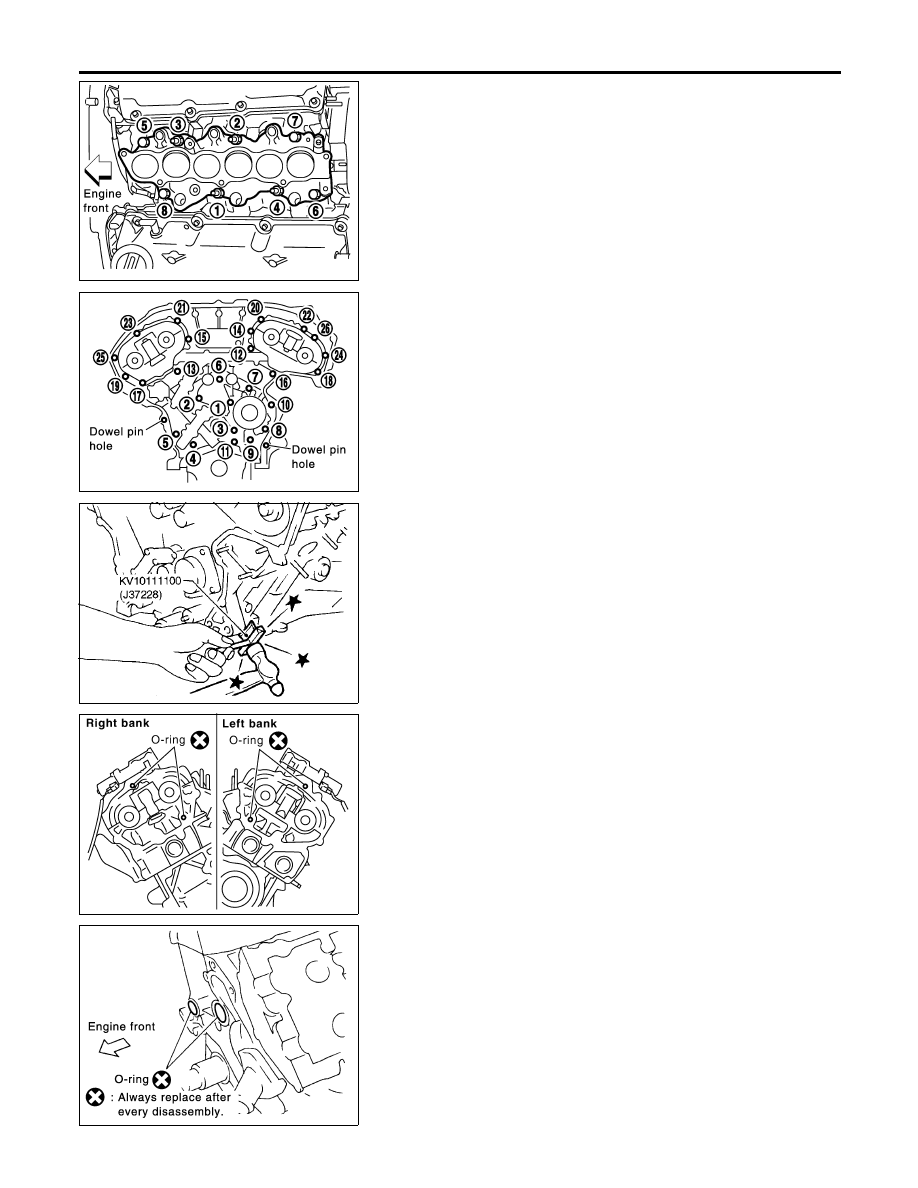

18. Loosen rear timing chain case bolts in reverse order as shown

in the figure.

SEM168FA

19. Remove rear timing chain case.

I

Use seal cutter (SST) or an equivalent tool to cut liquid gasket
for removal.

SEM945G

20. Remove O-rings from cylinder head.

PBIC0788E

21. Remove O-rings from cylinder block.

CYLINDER HEAD

Removal (Cont’d)

EM-52

SEM443GA

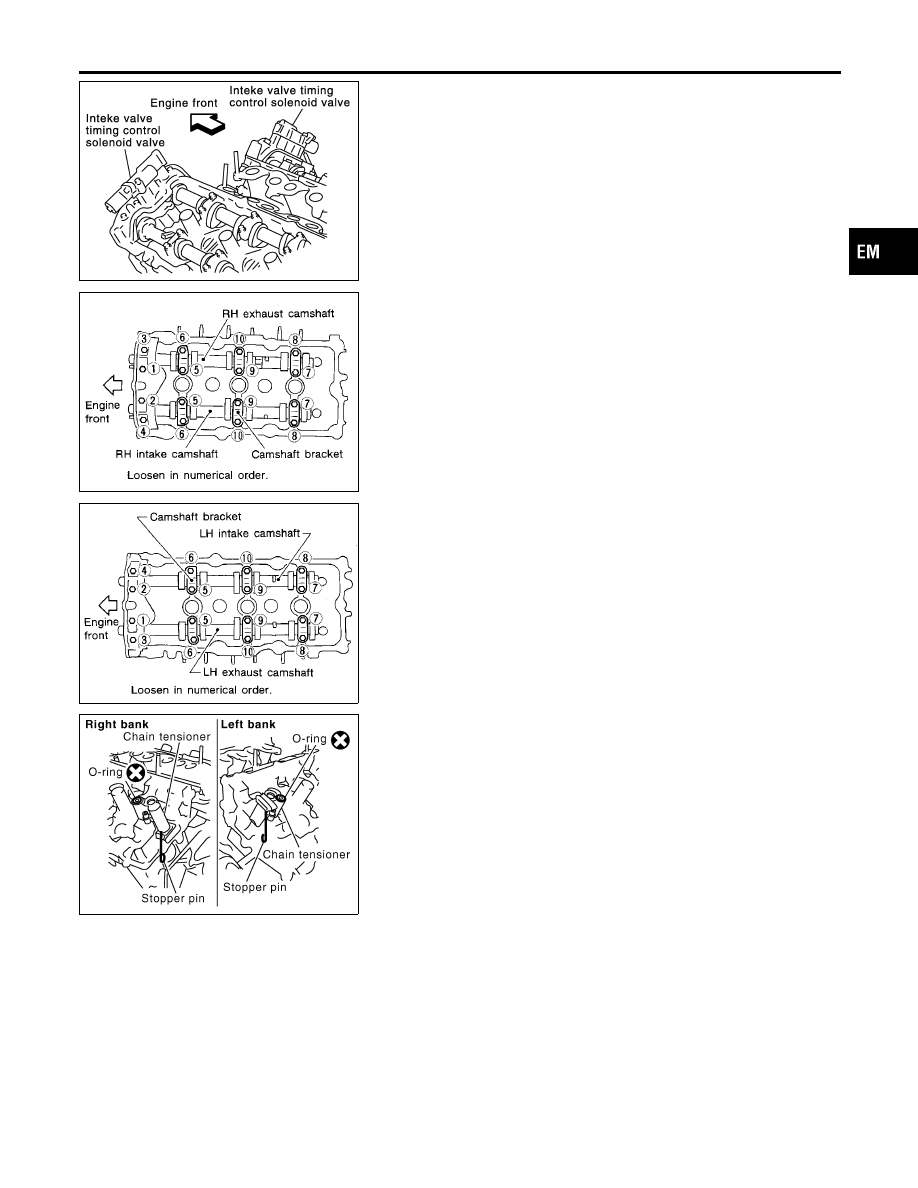

22. Remove intake valve timing control solenoid valves.

SEM856E

SEM857E

23. Remove intake and exhaust camshafts and camshaft brackets.

I

Equally loosen camshaft bracket bolts in several steps in the
numerical order shown in the figure.
For reinstallation, be sure to put marks on camshaft
bracket before removal.

24. Remove valve lifters.

I

Identify installation positions, and store them without mixing
them up.

SEM947G

25. Remove RH and LH camshaft chain tensioners from cylinder

head.

I

Remove chain tensioner with its stopper pin attached.

I

Stopper pin was attached when secondary timing chain was
removed.

GI

MA

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

CYLINDER HEAD

Removal (Cont’d)

EM-53

SEM859E

SEM860E

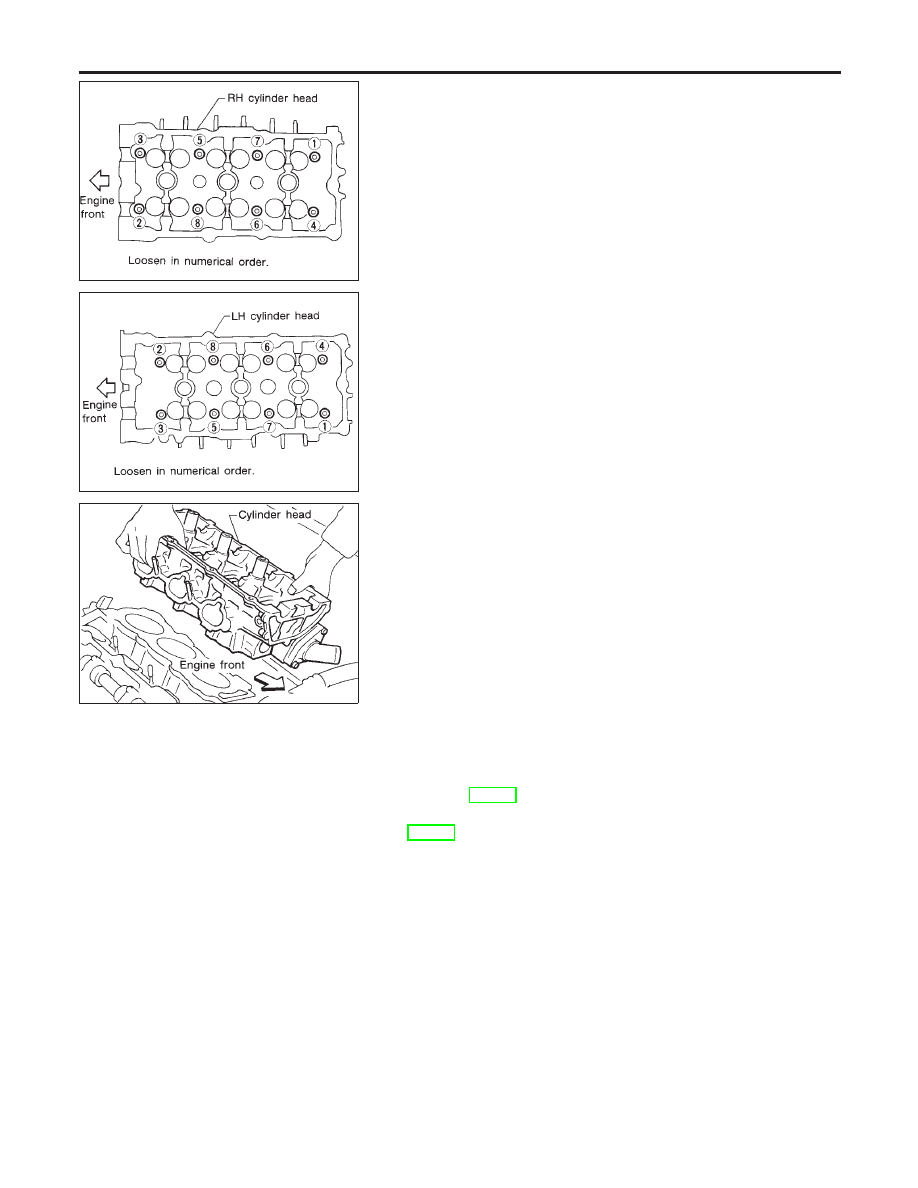

26. Loosen cylinder head bolts.
