Replacement

NHEM0015

CAUTION:

When removing the oil pans, oil pump assembly and timing
chain from engine, first remove the crankshaft position sensor
(POS) from the assembly.
Be careful not to damage sensor edges.

VALVE OIL SEAL

NHEM0015S01

1.

Remove ornament cover.

2.

Remove intake manifold upper collector and intake manifold
lower collector. Refer to EM-11, “TIGHTENING PROCE-
DURES”.

3.

Remove RH and LH ignition coils.

4.

Remove RH and LH rocker covers from cylinder head. Refer
to EM-21, “Removal”.

5.

Remove crankshaft position sensor (POS). Refer to EM-14,
“Components”.

6.

Remove oil pan. Refer to EM-14, “Removal”.

7.

Remove timing chain. Refer to EM-32, “Removal”.

8.

Remove camshaft brackets and camshaft. Refer to EM-51,
“Removal”.

9.

Remove valve lifters. Refer to EM-51, “Removal”.

PBIC1147E

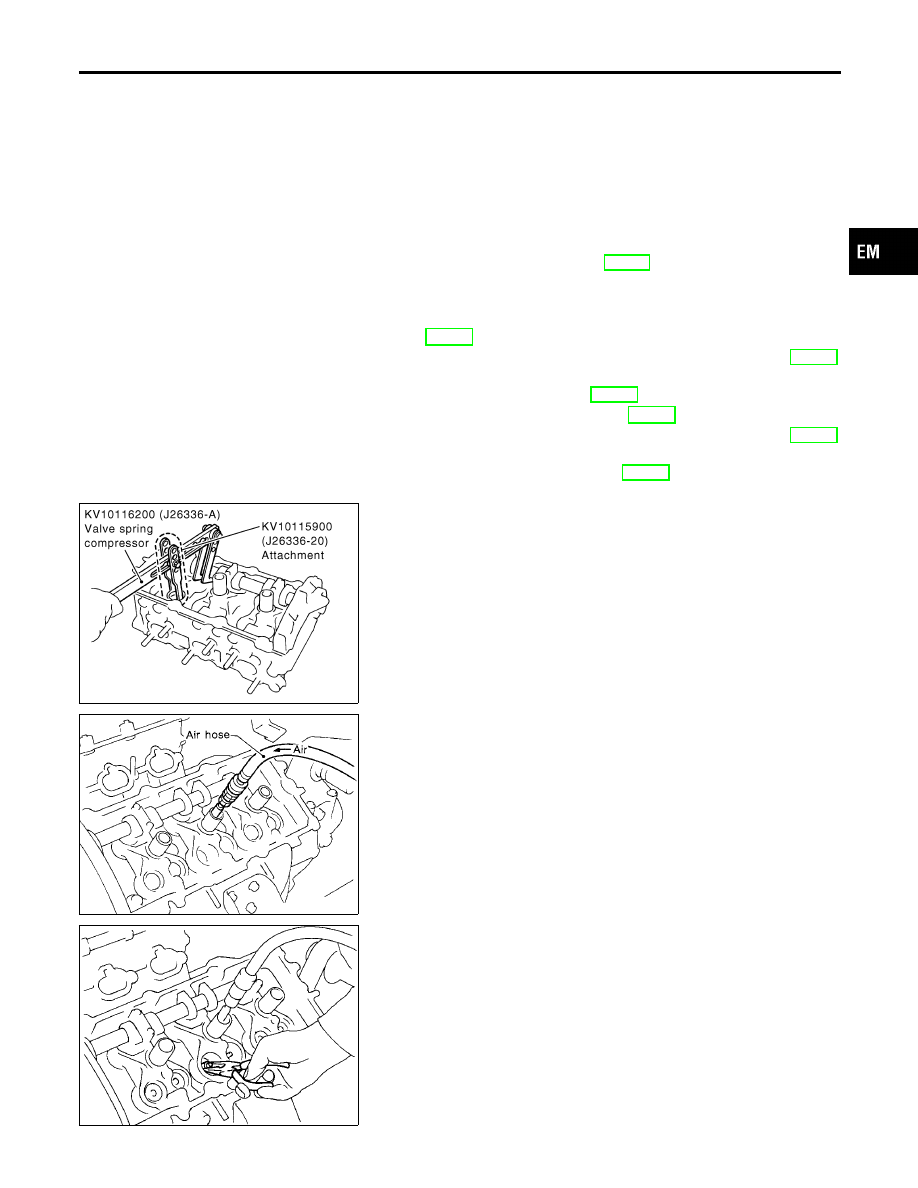

10. Remove valve spring with Tool.

Before removing valve spring, fix valve as follows.
Piston concerned should be set at TDC to prevent valve
from falling.

SEM826E

Remove spark plug, then install air hose adapter into
spark plug hole and apply air pressure to hold valves in
place. Apply a pressure of 490 kPa (5 kg/cm

2

, 71 psi).

SEM827E

11. Remove valve oil seal.

GI

MA

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

OIL SEAL

Replacement

EM-47

SEM828E

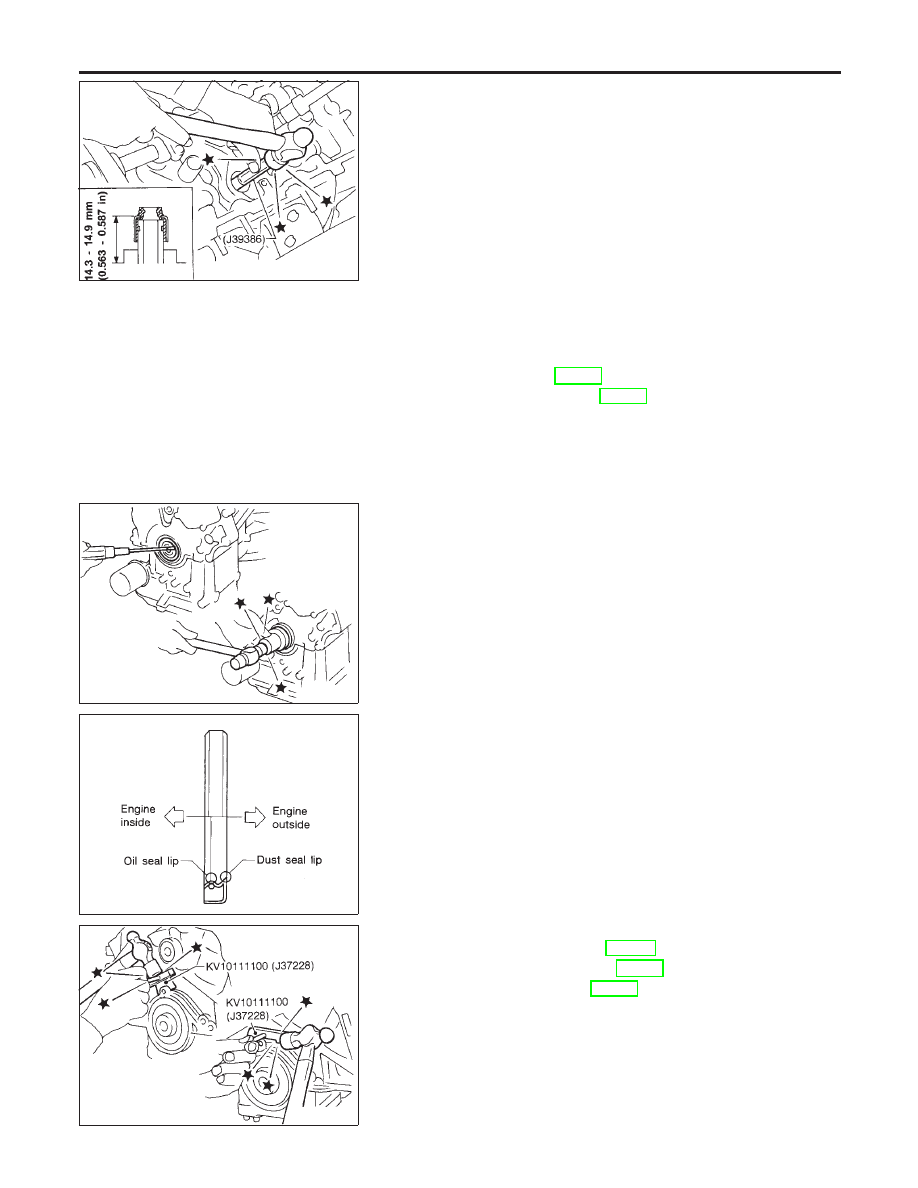

12. Apply engine oil to new valve oil seal and install it with Tool.
13. Reinstall any parts removed in reverse order of removal.

FRONT OIL SEAL

NHEM0015S03

1.

Remove the following parts:

I

Engine undercover

I

Front RH wheel and engine side cover

I

Drive belts. Refer to MA-13, “Checking Drive Belts”.

I

Crankshaft pulley. Refer to EM-32, “Removal”.
Be careful not to damage sensor edge.

SEM829E

2.

Remove front oil seal using a suitable tool.
Be careful not to scratch front cover.

3.

Apply engine oil to new oil seal and install it using a suitable
tool.

SEM715A

I

Install new oil seal in the direction shown in the figure.

SEM830E

REAR OIL SEAL

NHEM0015S04

1.

Remove transaxle. Refer to AT-286.

2.

Remove drive plate. Refer to EM-73, “Components”.

3.

Remove oil pan. Refer to EM-14.

4.

Remove rear oil seal retainer.

I

Use seal cutter (SST) or an equivalent tool to cut liquid gasket
for removal.

OIL SEAL

Replacement (Cont’d)

EM-48

5.

Remove old liquid gasket on mating surface of cylinder block
and oil pan using scraper.

I

Remove old liquid gasket from the bolt hole and thread.

SEM832EA

6.

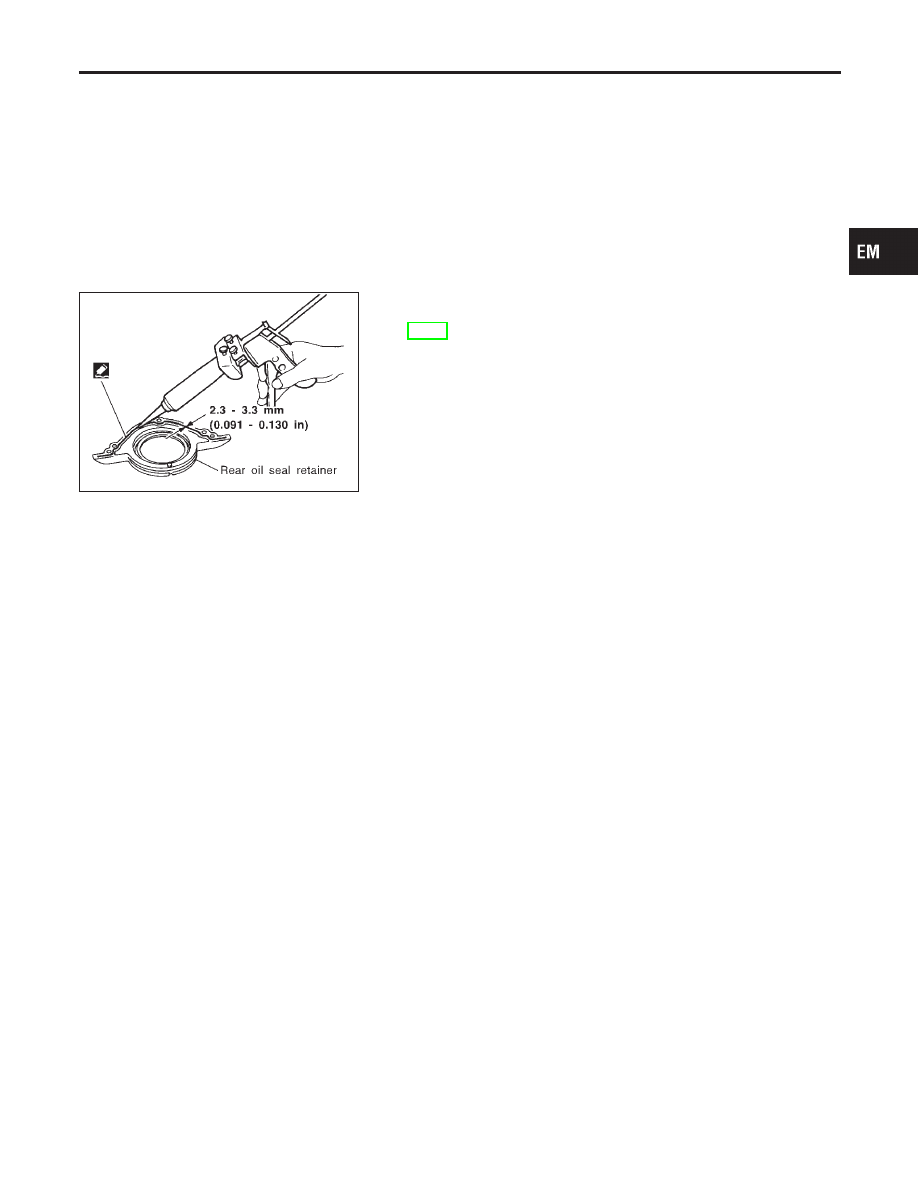

Apply liquid gasket to rear oil seal retainer.

I

Use Genuine RTV Silicone Sealant or equivalent. Refer to
GI-53.

I

Assembly should be done within 5 minutes after coating.

I

Wait at least 30 minutes before refilling engine oil and engine
coolant.

GI

MA

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

OIL SEAL

Replacement (Cont’d)

EM-49

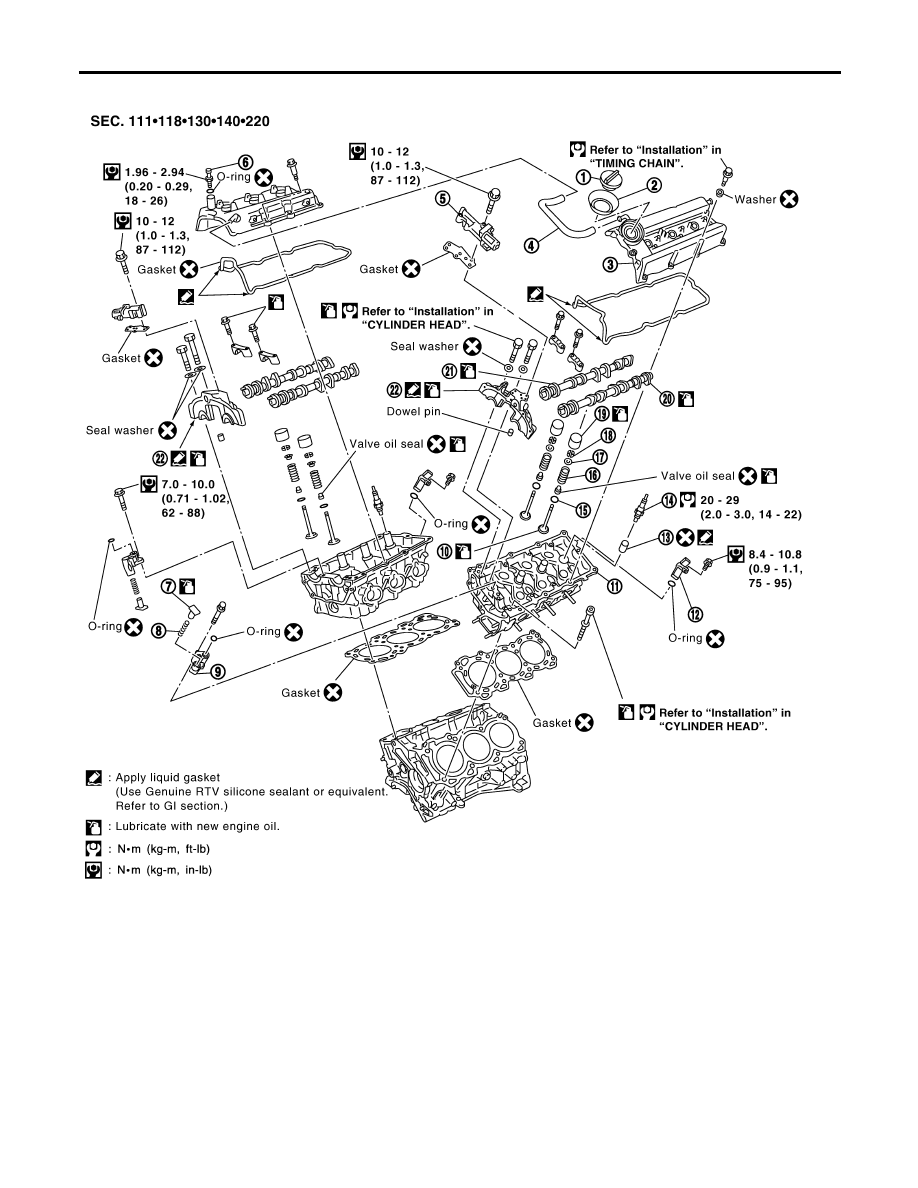

Components

NHEM0043

SEM965G

1.

Oil filler cap

2.

Oil catcher

3.

Rocker cover

4.

PCV hose

5.

Intake valve timing control sole-
noid valve

6.

PCV valve

7.

Tensioner sleeve

8.

Spring

9.

Chain tensioner

10. Valve
11. Cylinder head
12. Camshaft position sensor

(PHASE)

13. Spark plug tube
14. Spark plug

15. Valve spring seat
16. Valve spring
17. Valve spring retainer
18. Valve collet
19. Valve lifter
20. Camshaft (Exhaust)
21. Camshaft (Intake)
22. Camshaft bracket

CYLINDER HEAD

Components

EM-50
