Trouble Diagnoses

NHEL0331

WORK FLOW

NHEL0331S01

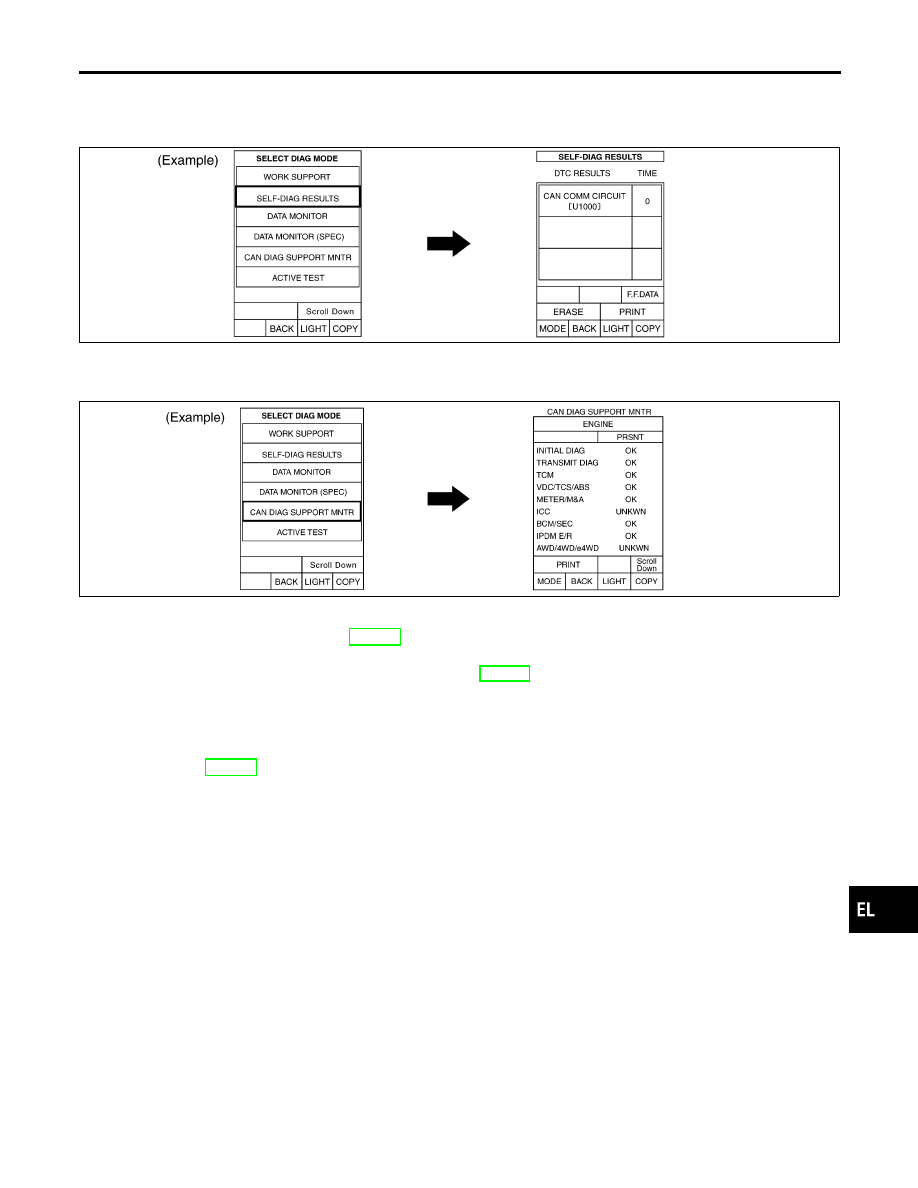

1. Print all the data of “SELF-DIAG RESULTS” for “ENGINE”, “VDC” and “A/T” displayed on CONSULT-II.

PKIA8260E

2. Print all the data of “CAN DIAG SUPPORT MNTR” for “ENGINE”, “VDC” and “A/T” displayed on CON-

SULT-II.

PKIA8343E

3. Attach the printed sheet of “SELF-DIAG RESULTS” and “CAN DIAG SUPPORT MNTR” onto the check

sheet. Refer to “CHECK SHEET” (EL-466).

4. Based on the “CAN DIAG SUPPORT MNTR” results, put “v” marks onto the items with “UNKWN” or “NG”

in the check sheet table. Refer to “CHECK SHEET” (EL-466).

NOTE:
If “NG” is displayed on “INITIAL DIAG (Initial diagnosis)” as “CAN DIAG SUPPORT MNTR” for the
diagnosed control unit, replace the control unit.
5. According to the check sheet results (example), start inspection. Refer to “CHECK SHEET RESULTS

(EXAMPLE)” (EL-467).

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CAN SYSTEM (FOR VDC MODELS)

Trouble Diagnoses

EL-465

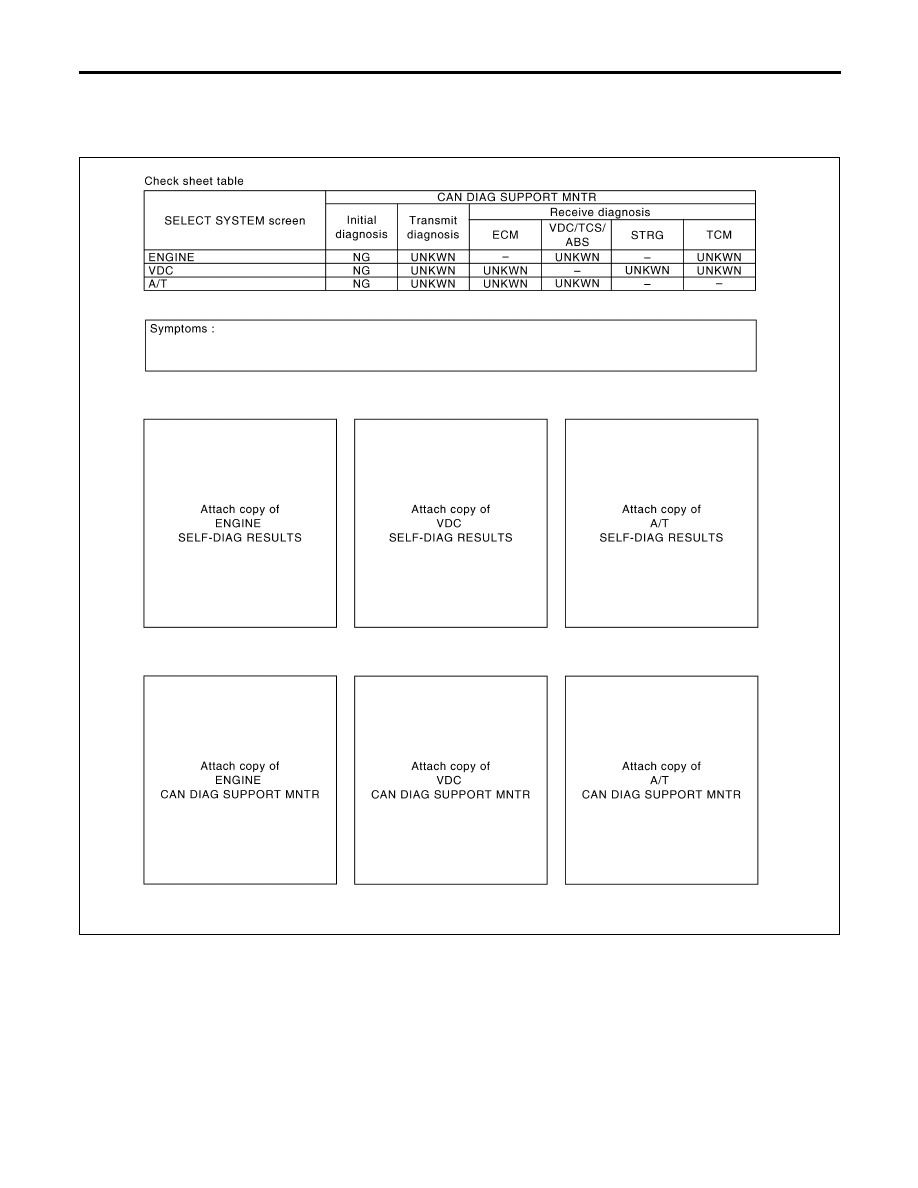

CHECK SHEET

=NHEL0331S02

NOTE:
If “NG” is displayed on “INITIAL DIAG (Initial diagnosis)” as “CAN DIAG SUPPORT MNTR” for the
diagnosed control unit, replace the control unit.

PKIA8324E

CAN SYSTEM (FOR VDC MODELS)

Trouble Diagnoses (Cont’d)

EL-466

CHECK SHEET RESULTS (EXAMPLE)

=NHEL0331S03

NOTE:
If “NG” is displayed on “INITIAL DIAG (Initial diagnosis)” as “CAN DIAG SUPPORT MNTR” for the
diagnosed control unit, replace the control unit.

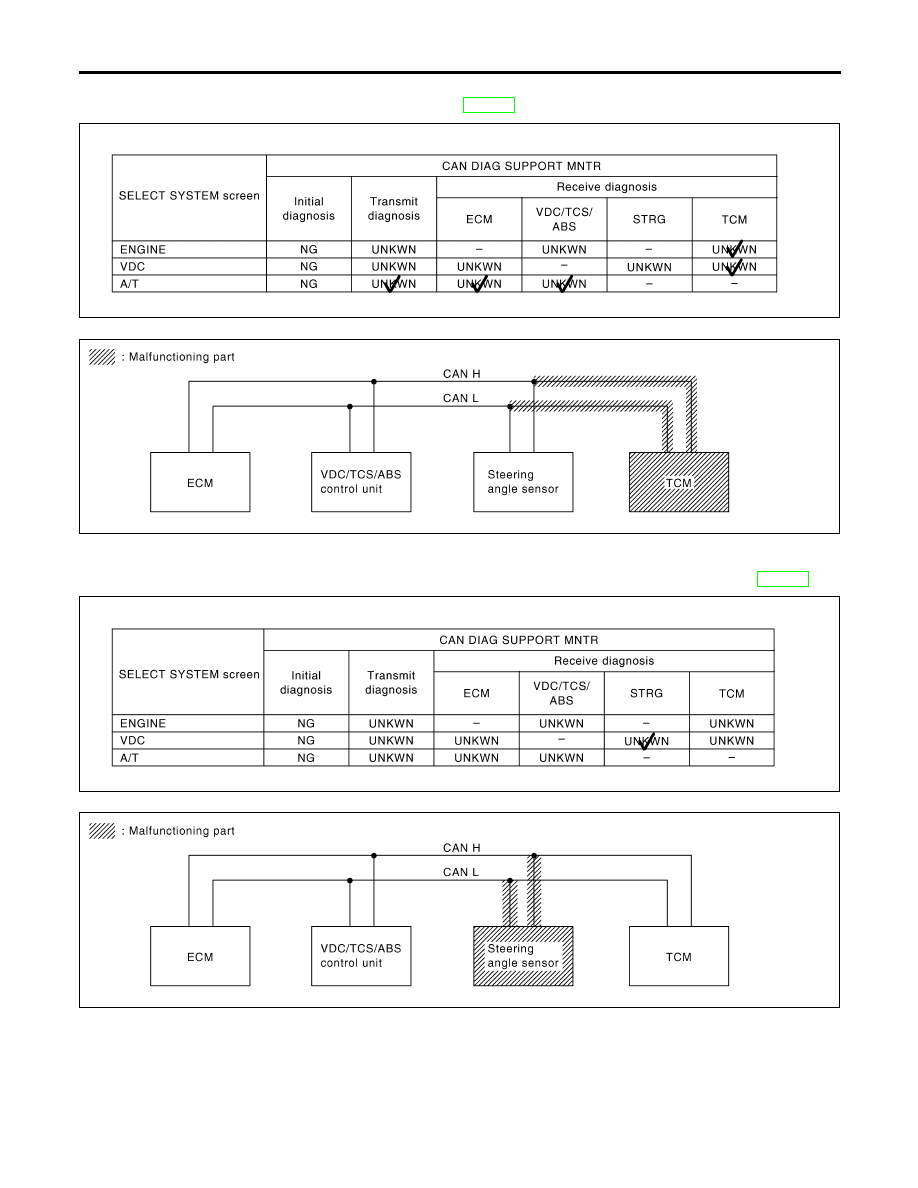

Case 1

NHEL0331S0301

Check harness between VDC/TCS/ABS control unit and steering angle sensor. Refer to “CIRCUIT CHECK
BETWEEN VDC/TCS/ABS CONTROL UNIT AND STEERING ANGLE SENSOR” (EL-469).

PKIA8329E

PKIA8338E

Case 2

NHEL0331S0302

Check ECM circuit. Refer to “ECM CIRCUIT CHECK” (EL-470).

PKIA8330E

PKIA8339E

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CAN SYSTEM (FOR VDC MODELS)

Trouble Diagnoses (Cont’d)

EL-467

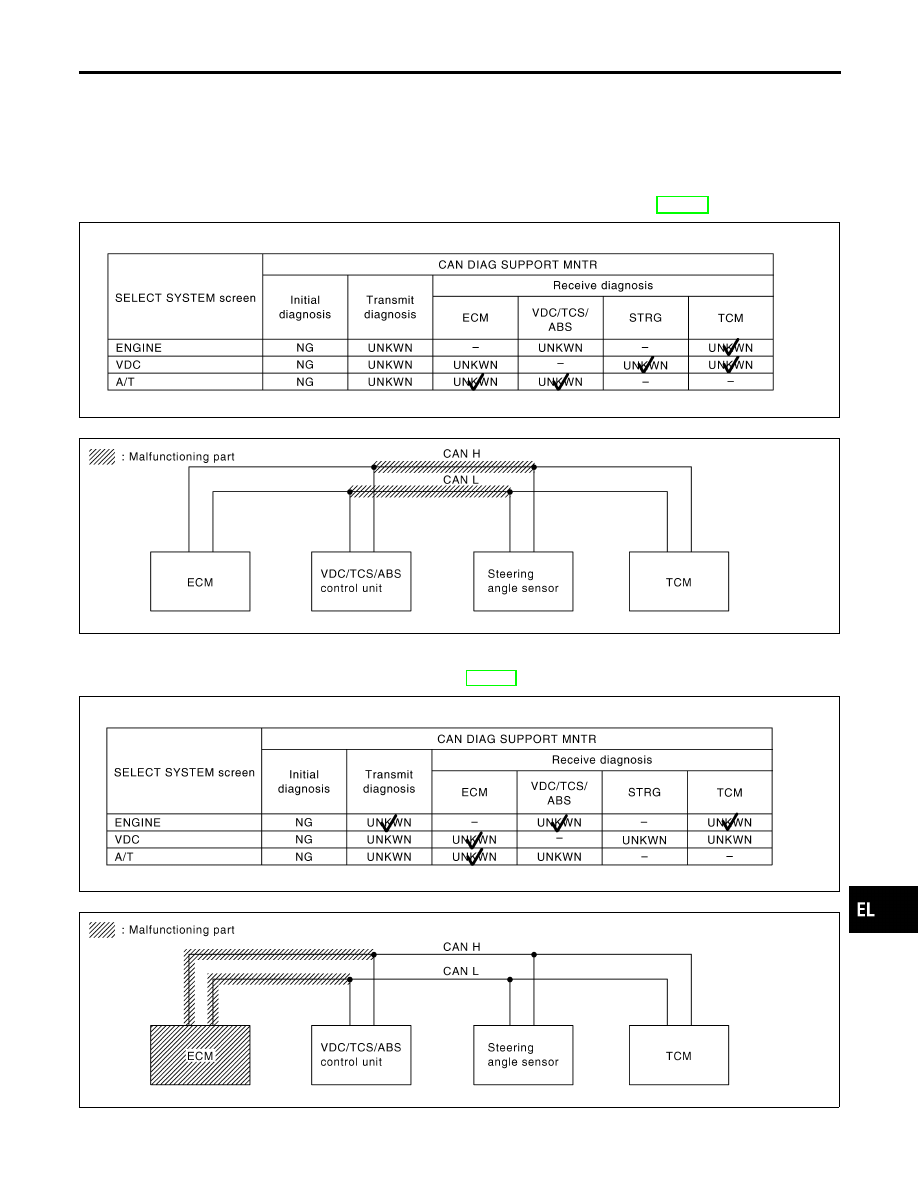

Case 3

NHEL0331S0303

Check TCM circuit. Refer to “TCM CIRCUIT CHECK” (EL-471).

PKIA8331E

PKIA8340E

Case 4

NHEL0331S0304

Check steering angle sensor circuit. Refer to “STEERING ANGLE SENSOR CIRCUIT CHECK” (EL-472).

PKIA8332E

PKIA8341E

CAN SYSTEM (FOR VDC MODELS)

Trouble Diagnoses (Cont’d)

EL-468
