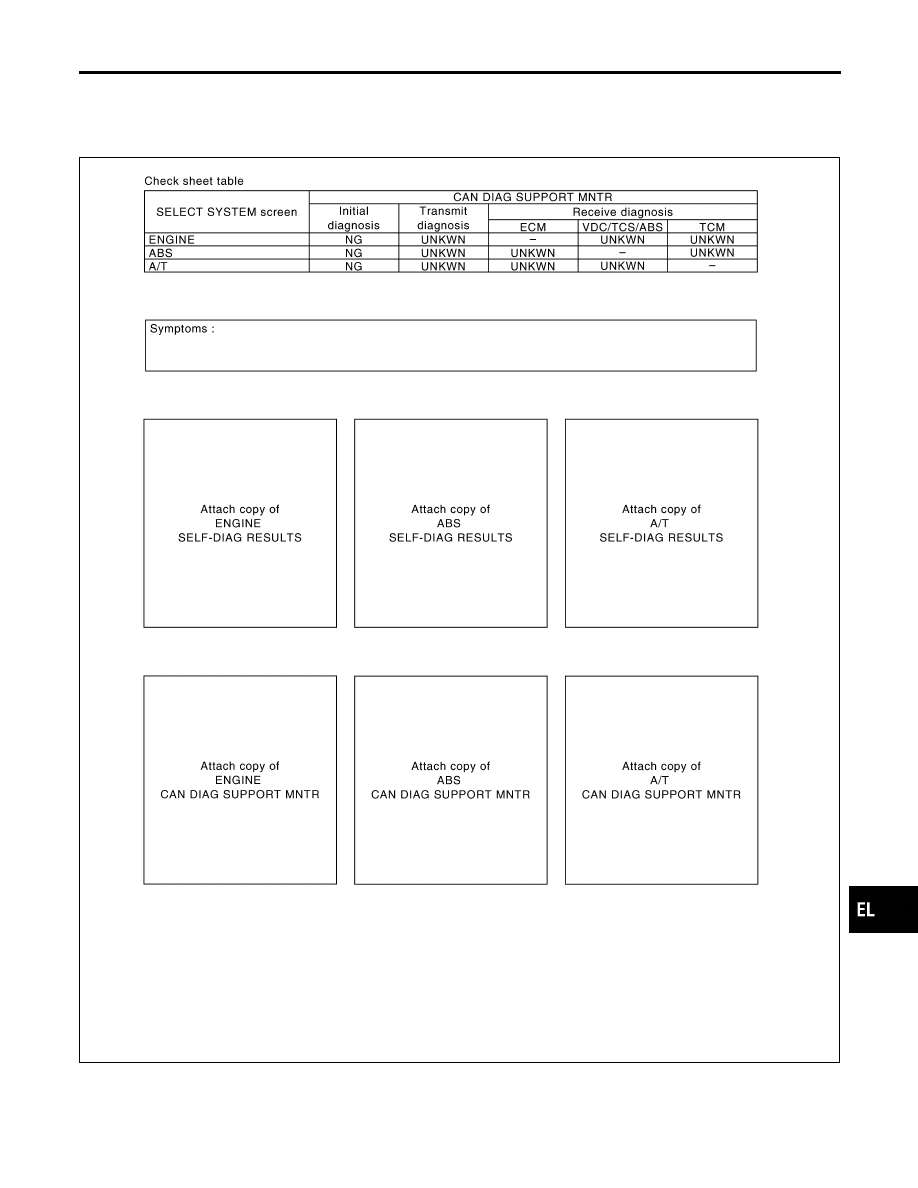

CHECK SHEET

=NHEL0326S02

NOTE:
If “NG” is displayed on “INITIAL DIAG (Initial diagnosis)” as “CAN DIAG SUPPORT MNTR” for the
diagnosed control unit, replace the control unit.

PKIA8323E

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CAN SYSTEM (FOR TCS MODELS)

Trouble Diagnoses (Cont’d)

EL-453

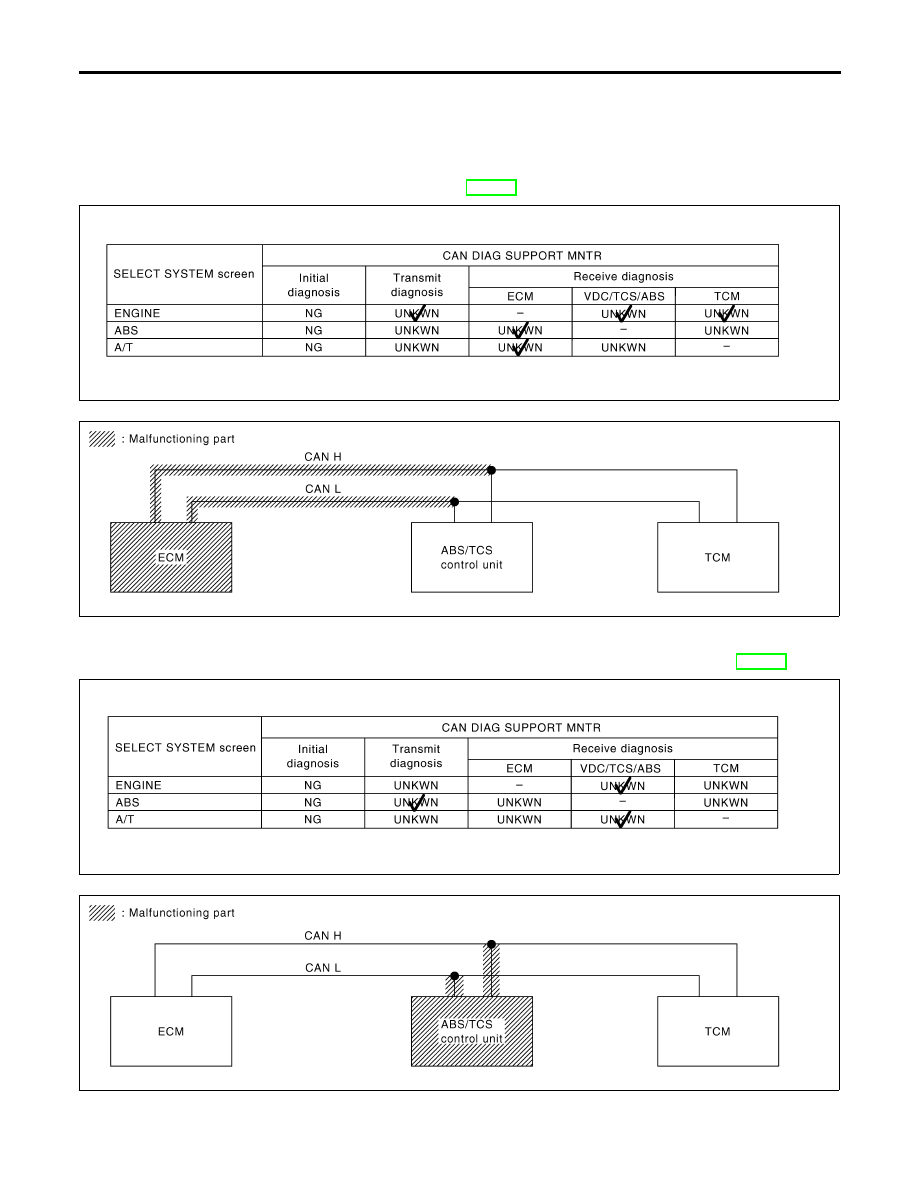

CHECK SHEET RESULTS (EXAMPLE)

=NHEL0326S03

NOTE:
If “NG” is displayed on “INITIAL DIAG (Initial diagnosis)” as “CAN DIAG SUPPORT MNTR” for the
diagnosed control unit, replace the control unit.

Case 1

NHEL0326S0301

Check ECM circuit. Refer to “ECM CIRCUIT CHECK” (EL-455).

PKIA8325E

PKIA8335E

Case 2

NHEL0326S0302

Check ABS/TCS control unit circuit. Refer to “ABS/TCS CONTROL UNIT CIRCUIT CHECK” (EL-456).

PKIA8326E

PKIA8336E

CAN SYSTEM (FOR TCS MODELS)

Trouble Diagnoses (Cont’d)

EL-454

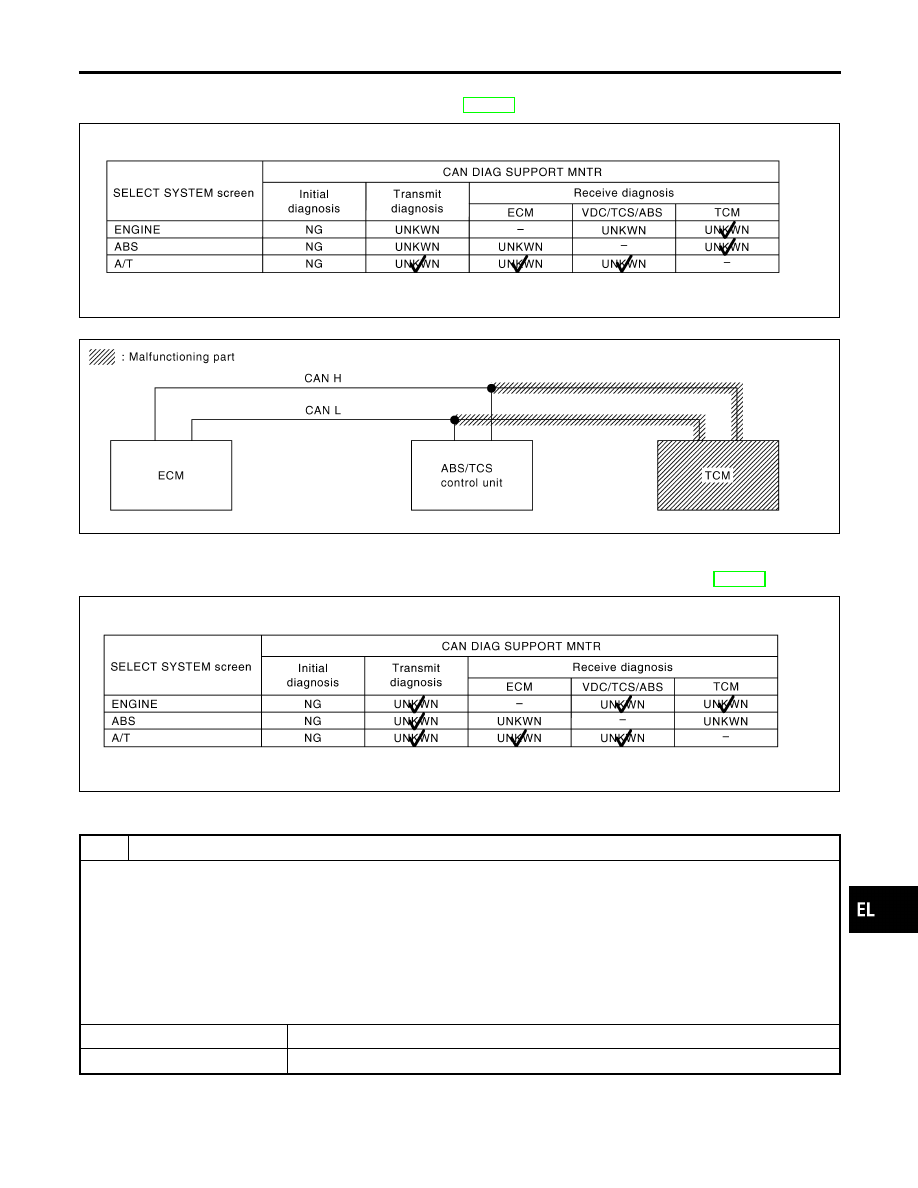

Case 3

NHEL0326S0303

Check TCM circuit. Refer to “TCM CIRCUIT CHECK” (EL-457).

PKIA8327E

PKIA8337E

Case 4

NHEL0326S0304

Check CAN communication circuit. Refer to “CAN COMMUNICATION CIRCUIT CHECK” (EL-457).

PKIA8328E

ECM CIRCUIT CHECK

NHEL0326S05

1

CHECK CONNECTOR

1. Turn ignition switch OFF.
2. Check following terminals and connector for damage, bend and loose connection. (control module side and harness

side)

I

ECM

I

Harness connector F53

I

Harness connector M223

I

Harness connector M15

I

Harness connector E81

OK or NG

OK

©

GO TO 2.

NG

©

Repair terminal or connector.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

CAN SYSTEM (FOR TCS MODELS)

Trouble Diagnoses (Cont’d)

EL-455

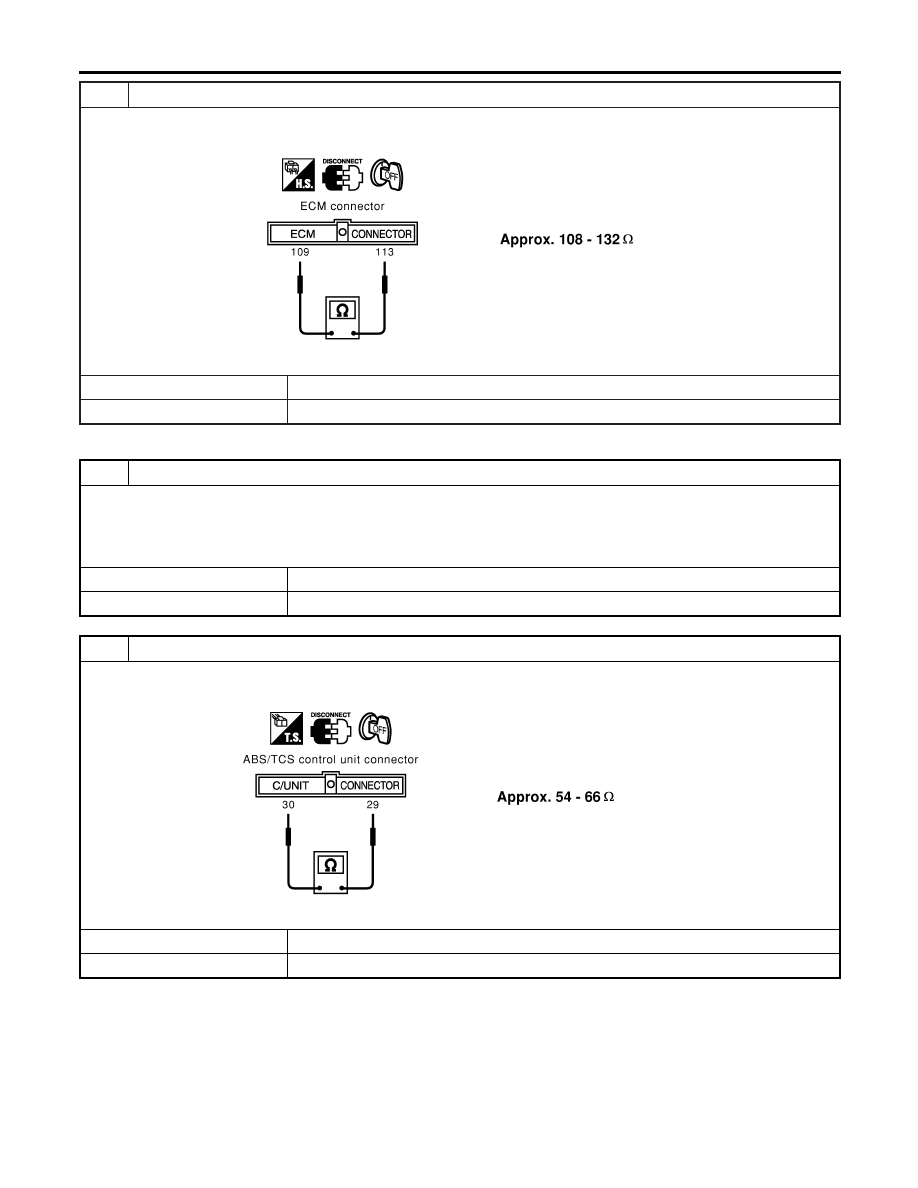

2

CHECK HARNESS FOR OPEN CIRCUIT

1. Disconnect ECM connector.
2. Check resistance between ECM harness connector F48 terminals 109 (L) and 113 (R).

SEL437Y

OK or NG

OK

©

Replace ECM.

NG

©

Repair harness between ABS/TCS control unit and ECM.

ABS/TCS CONTROL UNIT CIRCUIT CHECK

NHEL0326S06

1

CHECK CONNECTOR

1. Turn ignition switch OFF.
2. Check the terminals and connector of ABS/TCS control unit for damage, bend and loose connection. (control unit side

and harness side)

OK or NG

OK

©

GO TO 2.

NG

©

Repair terminal or connector.

2

CHECK HARNESS FOR OPEN CIRCUIT

1. Disconnect ABS/TCS control unit connector.
2. Check resistance between ABS/TCS control unit harness connector E162 terminals 30 (L) and 29 (R).

SEL438Y

OK or NG

OK

©

Replace ABS/TCS control unit.

NG

©

Repair harness between ABS/TCS control unit and harness connector E81.

CAN SYSTEM (FOR TCS MODELS)

Trouble Diagnoses (Cont’d)

EL-456
