Confirmation/Adjustment Mode

=NHEL0300

“ERROR HISTORY” MODE

NHEL0300S01

Description

NHEL0300S0101

In this mode, error history of the system are displayed with the fol-
lowing data.

I

How many times the error was detected

I

The last time data when the error was detected

I

The last place where the error was detected

NOTE:

I

The number of errors can be counted up to 50 times. More
than 51 times will be indicated as 50 times.

I

Malfunction of the GPS board (inside the NAVI control
unit) will result in the display of incorrect time data.

I

When an error occurs, an incorrect position marker
appears on the display. The accuracy of the display data
(position marker) will be affected.

SEL527X

How to Perform

NHEL0300S0102

1.

Start the engine.

2.

Push “OPEN/CLOSE” switch and then open the display.

3.

Push both “MAP” and “D/N” switch at the same time for more
than 5 seconds.

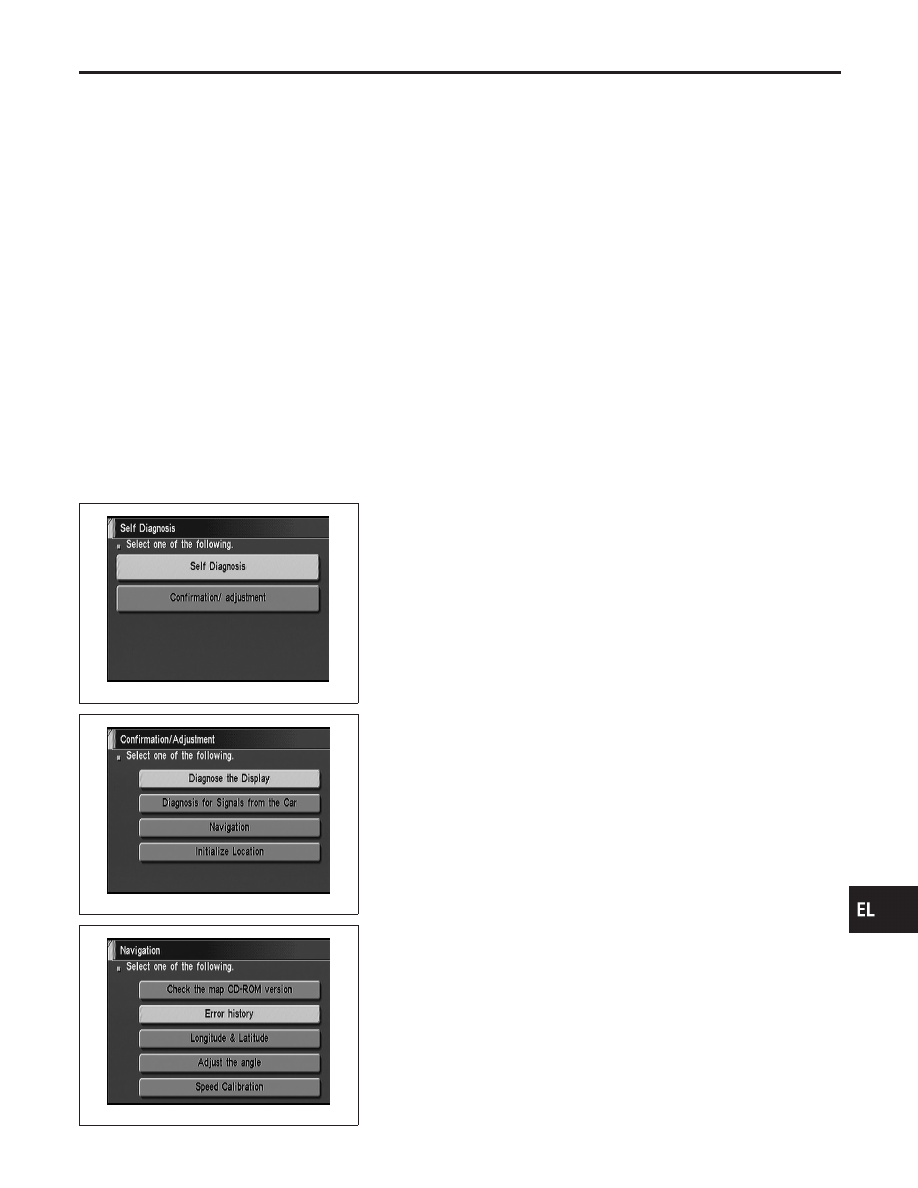

4.

Select “Confirmation/ adjustment”.

SEL531X

5.

Select “Navigation”.

SEL532X

6.

Select “Error history”.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Confirmation/Adjustment Mode

EL-413

SEL533X

7.

If trouble items are displayed with time count, repair/replace
the system according to “ERROR HISTORY” TABLE, EL-415.

SEL534X

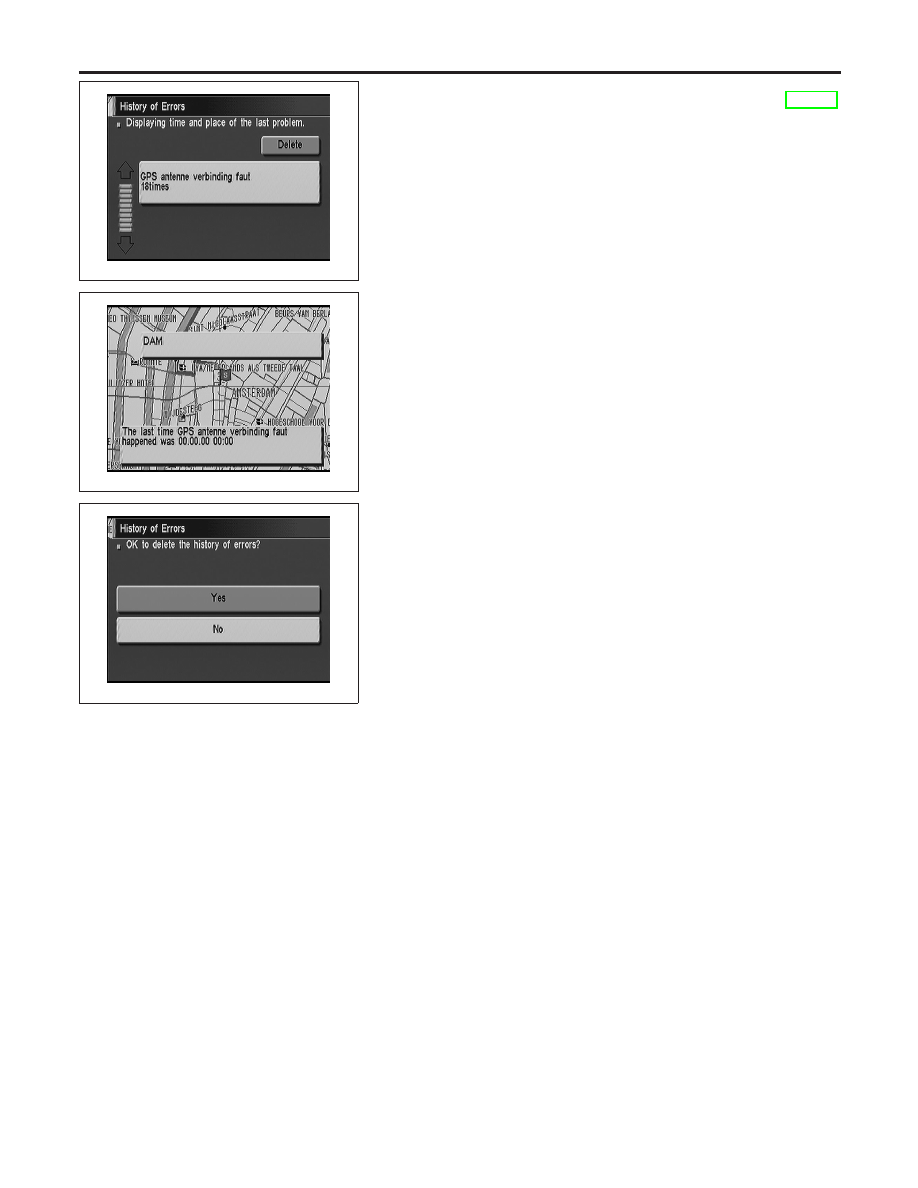

8.

If necessary, touch error item to display the time when the error
was detected and the place where the error was detected.

SEL535X

9.

After repairing the system, erase the diagnosis memory.

NOTE:
When the NAVI control unit must be replaced, do not erase the
diagnosis memory for further inspection of malfunctions.
1)

Start the engine.

2)

Push both “Map” and “D/N” switches at the same time for more
than 5 seconds.

3)

Select “Confirmation/ adjustment”.

4)

Select “Navigation”.

5)

Select “Error history”.

6)

Select “Delete”.

7)

Select “Yes”.

NAVIGATION SYSTEM

Confirmation/Adjustment Mode (Cont’d)

EL-414

“ERROR HISTORY” TABLE

=NHEL0300S02

Detected items

Description

Diagnosis/service procedure

Refer-

ence
page

Gyro sensor disconnected

Communications malfunction between
NAVI control unit and internal gyro

Perform self-diagnosis to confirm
whether the NAVI control unit is mal-
functioning or not. If no failure is
detected, a momentary and/or tempo-
rary malfunction may have been caused
by strong electromagnetic wave interfer-
ence.

EL-410

Connection problem of speed
sensor

Input malfunction of NAVI control unit
and speed sensor

Check vehicle speed sensor signal in
“Diagnosis for signals from the car”
mode. If the input signal is not detected
correctly, check harness for open or
short between combination meter and
NAVI control unit.

EL-417

GPS disconnected

Communications malfunction between
NAVI control unit and GPS board

Perform self-diagnosis to confirm
whether the NAVI control unit is mal-
functioning or not. If no failure is
detected, a momentary and/or tempo-
rary malfunction may have been caused
by strong electromagnetic wave interfer-
ence.

EL-410

GPS transmission cable malfunc-
tion

GPS input line connection error

GPS TCXO over

The transmission circuit of the GPS
board frequency synchronization oscilla-
tor (inside the NAVI control unit) is send-
ing an oscillation frequency that is
greater or less than the set value.

A location error occurs. Strong electro-
magnetic wave interference may have
occurred. The GPS antenna may be in a
very hot or very cold environment. This
is usually a temporary malfunction.

—

GPS TCXO under

GPS ROM malfunction

Internal malfunction of GPS board RAM
or ROM inside the NAVI control unit.

Perform self-diagnosis to confirm
whether the NAVI control unit is mal-
functioning or not. If no failure is
detected, a momentary and/or tempo-
rary malfunction may have been caused
by strong electromagnetic wave interfer-
ence.

EL-410

GPS RAM malfunction

GPS RTC malfunction

Malfunction of GPS board clock IC
inside the NAVI control unit.

GPS antenna disconnected

—

Perform self-diagnosis to confirm GPS
antenna connection. If no failure is
detected, a momentary and/or tempo-
rary malfunction may have been caused
by a strong impact.

EL-410

Low voltage of GPS

Power supply voltage for GPS board
inside the NAVI control unit is low.

1. Check power supply circuits for NAVI
control unit.

EL-435

2. Perform self-diagnosis to confirm
GPS antenna connection.

EL-410

3. If above diagnosis results are OK, a
momentary and/or temporary malfunc-
tion may have been caused by a strong
impact.

—

CD-ROM communication error

CD-ROM driver malfunction (inside the
NAVI control unit)

Perform self-diagnosis to confirm
whether the NAVI control unit is mal-
functioning or not. If no failure is
detected, a momentary and/or tempo-
rary malfunction may have been caused
by strong electromagnetic wave interfer-
ence.

EL-410

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Confirmation/Adjustment Mode (Cont’d)

EL-415

Detected items

Description

Diagnosis/service procedure

Refer-

ence
page

Loading mechanism malfunction

—

Check that whether the disc can be
inserted and ejected correctly. If the
loading function does not operate
correctly, replace NAVI control unit.

—

CD-ROM reading error

It is confirmed that the appropriate CD-
ROM disc is positioned in the CD-ROM
loader. However, no data can be read.

Perform self-diagnosis to confirm
whether the inserted disc is malfunction-
ing or not.

EL-410

Malfunctioning of error correction
for CD-ROM

Erroneous data is read from the CD-
ROM. The errors cannot be corrected.

CD-ROM focus error

CD-ROM data reading beam is out of
focus.

Rough road driving might create CD
skipping like music CD audio unit.

—

CD-ROM malfunction

—

Perform self-diagnosis to confirm
whether the inserted disc is malfunction-
ing or not.

EL-410
