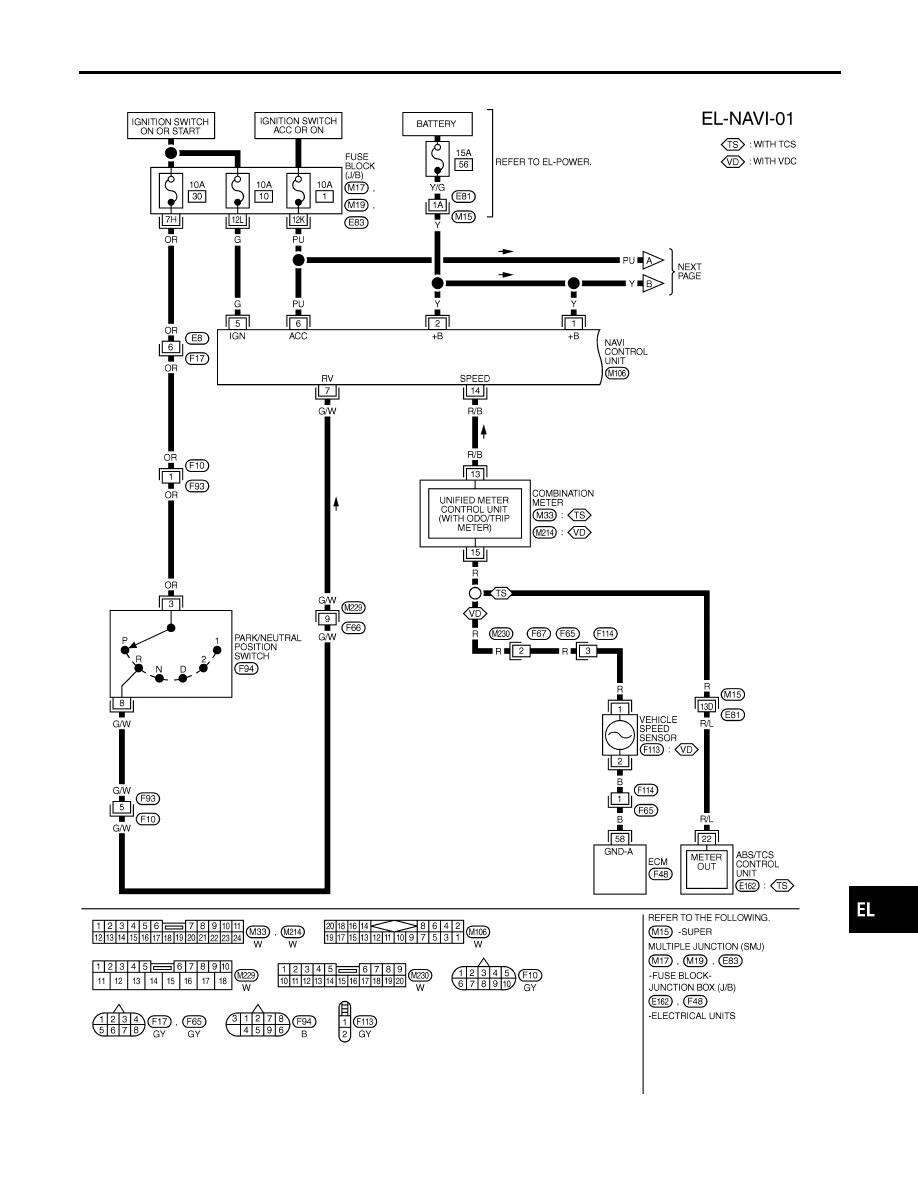

Wiring Diagram — NAVI —

NHEL0298

MEL645Q

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

Wiring Diagram — NAVI —

EL-405

MEL364O

NAVIGATION SYSTEM

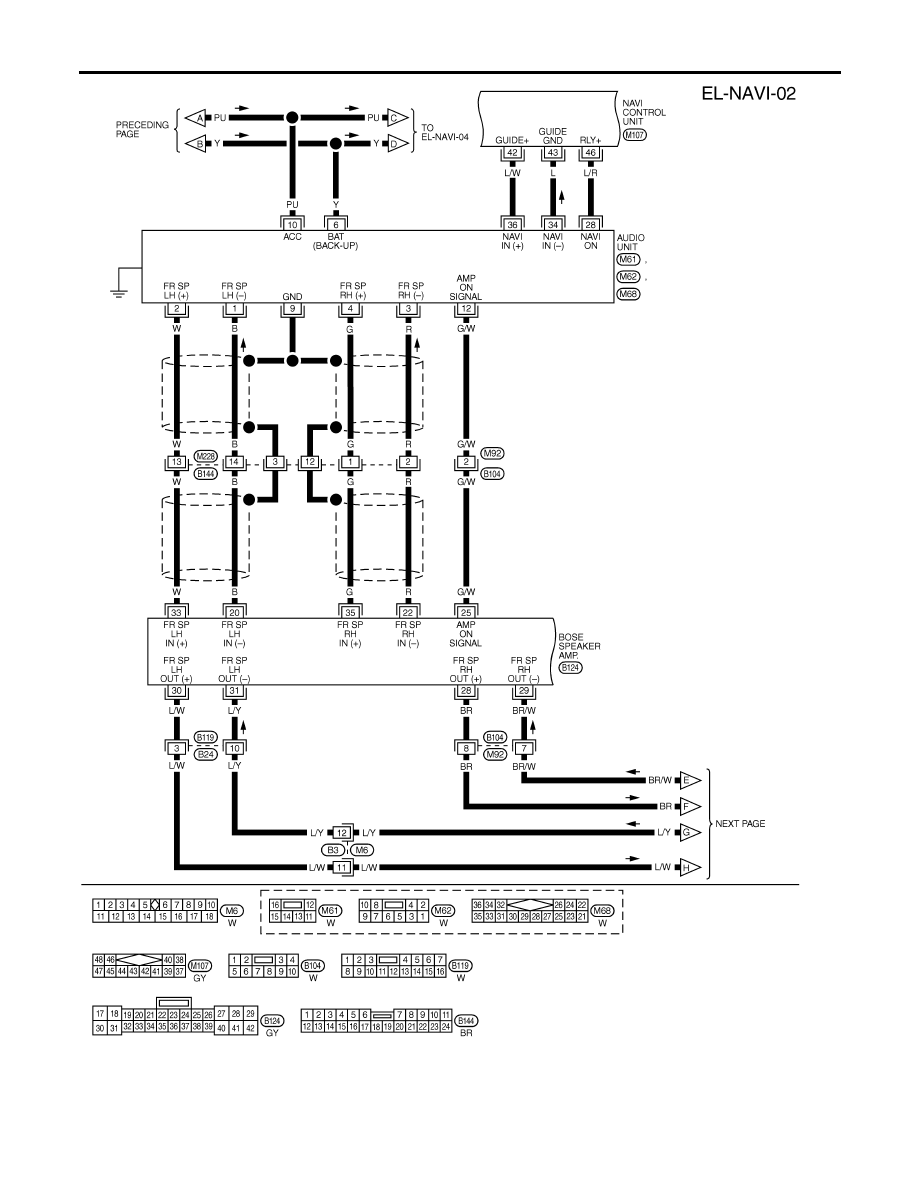

Wiring Diagram — NAVI — (Cont’d)

EL-406

MEL365O

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

NAVIGATION SYSTEM

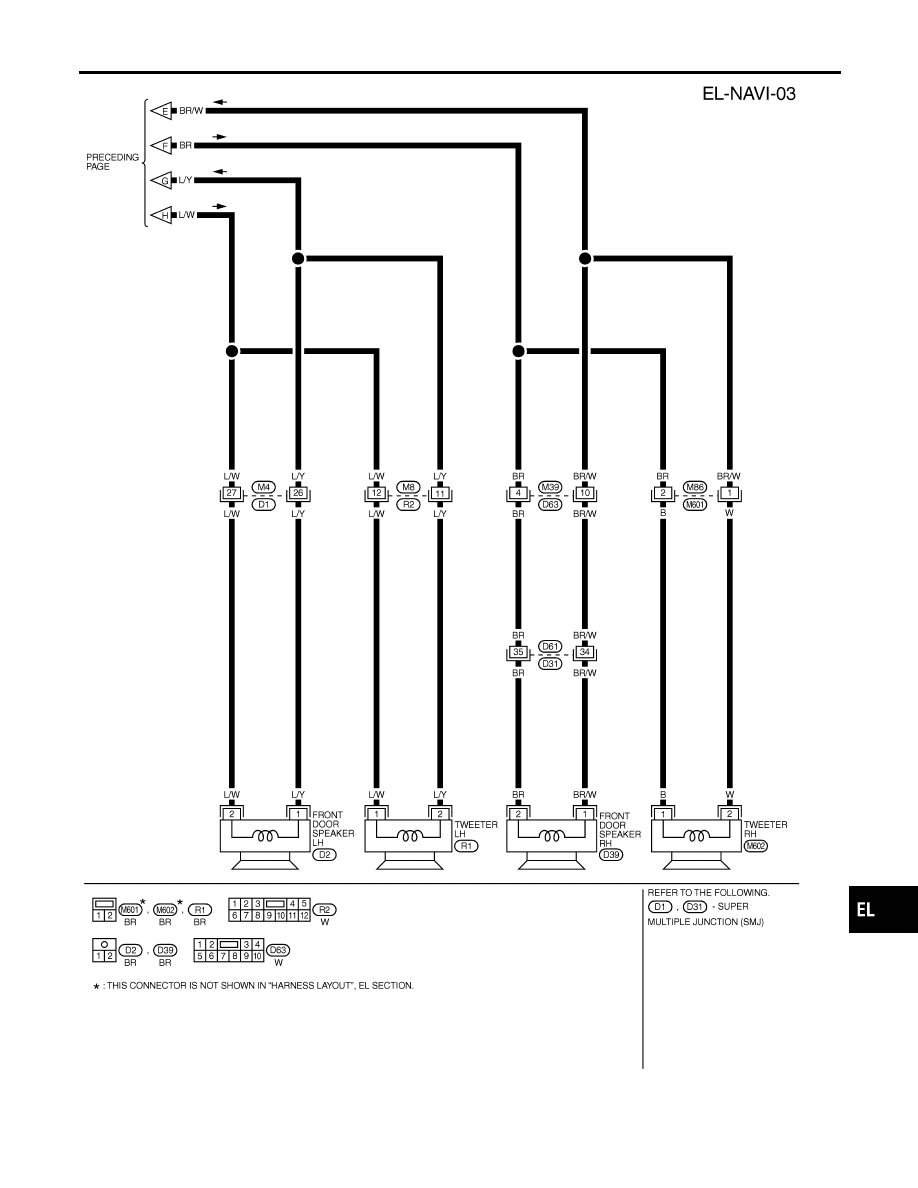

Wiring Diagram — NAVI — (Cont’d)

EL-407

MEL098M

NAVIGATION SYSTEM

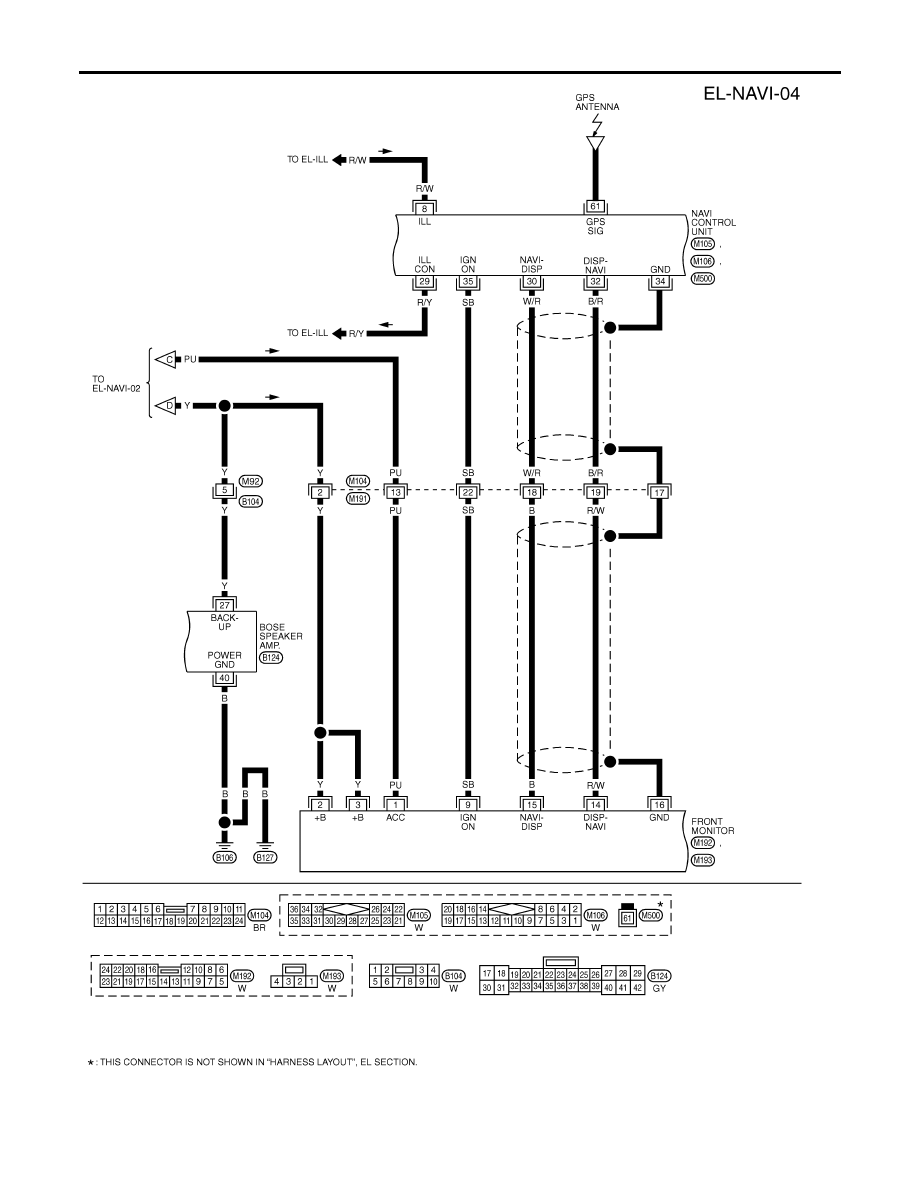

Wiring Diagram — NAVI — (Cont’d)

EL-408
