VEHICLE SECURITY (THEFT WARNING) SYSTEM

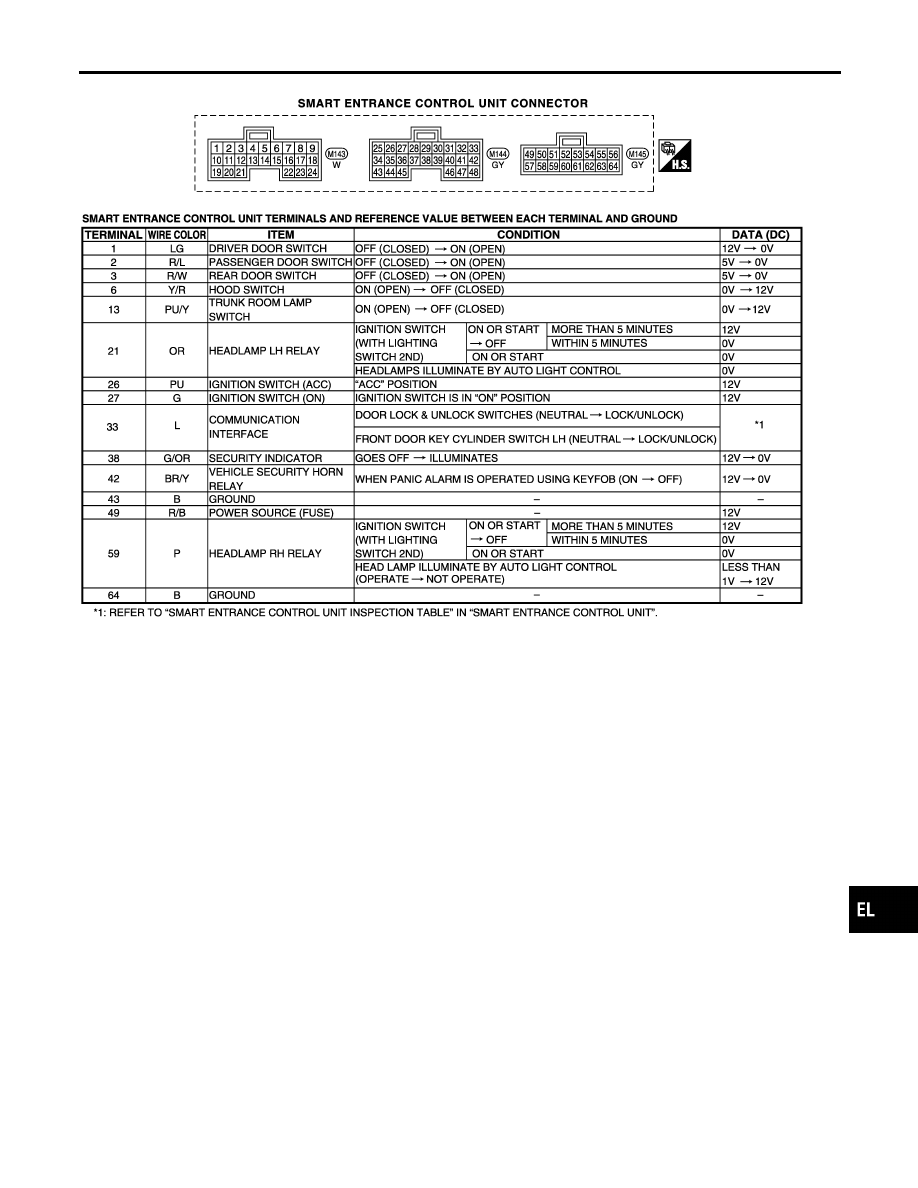

Wiring Diagram — VEHSEC — (Cont’d)

EL-341

SEF289X

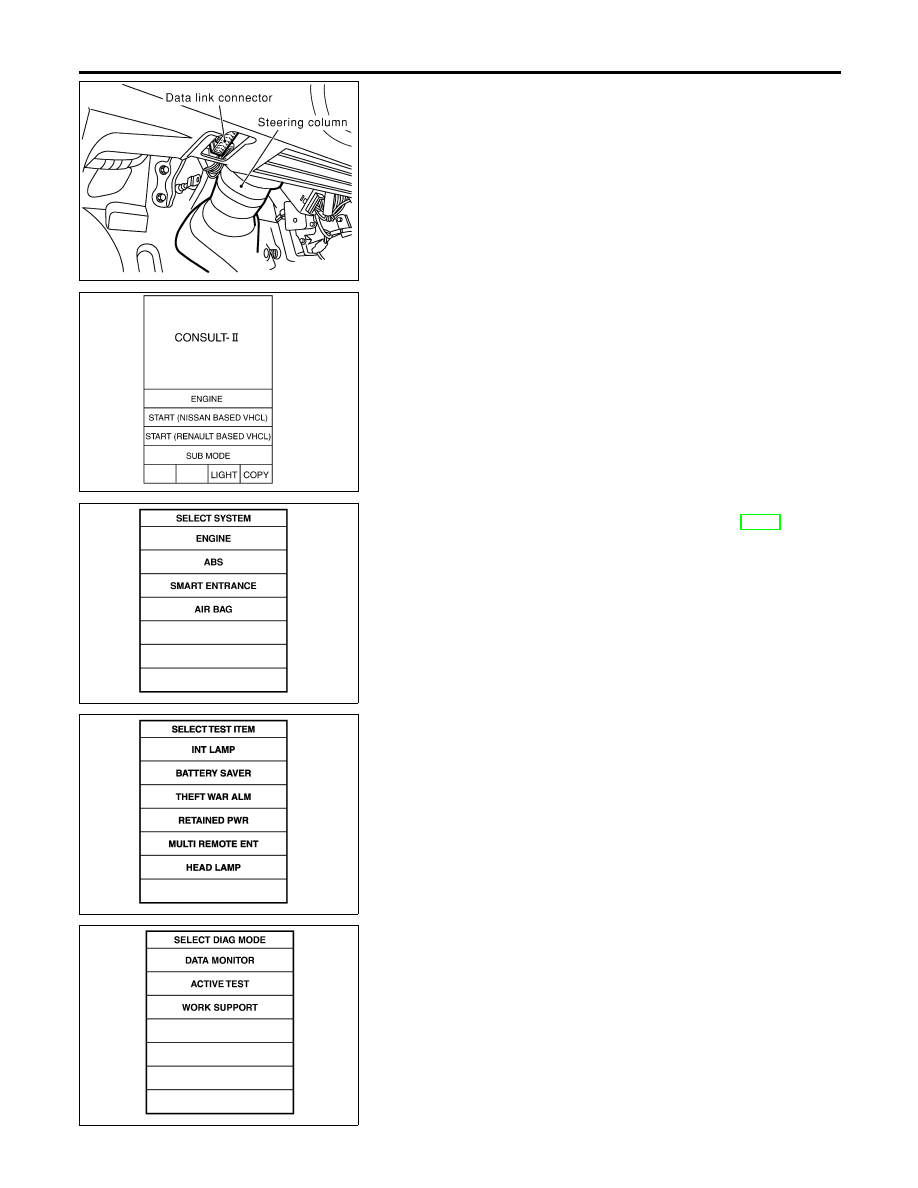

CONSULT-II Inspection Procedure

=NHEL0244

“THEFT WAR ALM”

NHEL0244S01

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” and “CONSULT-II CONVERTER” to
the data link connector.

SKIA3098E

3.

Turn ignition switch “ON”.

4.

Touch “START (NISSAN BASED VHCL)”.

SEL398Y

5.

Touch “SMART ENTRANCE”.
If “SMART ENTRANCE” is not indicated, go to GI-42.

SEL401Y

6.

Touch “THEFT WAR ALM”.

SEL274W

7.

Select diagnosis mode.
“DATA MONITOR”, “ACTIVE TEST” and “WORK SUPPORT”
are available.

VEHICLE SECURITY (THEFT WARNING) SYSTEM

CONSULT-II Inspection Procedure

EL-342

CONSULT-II Application Item

NHEL0245

“THEFT WAR ALM”

NHEL0245S01

Data Monitor

NHEL0245S0101

Monitored Item

Description

IGN ON SW

Indicates [ON/OFF] condition of ignition switch.

ACC ON SW

Indicates [ON/OFF] condition of ignition switch in ACC position.

KEY CYL LK SW

Indicates [ON/OFF] condition of lock signal from key cylinder switch.

KEY CYL UN SW

Indicates [ON/OFF] condition of unlock signal from key cylinder switch.

DOOR SW-RR

Indicates [ON/OFF] condition of rear door switch.

DOOR SW-DR

Indicates [ON/OFF] condition of front door switch LH.

DOOR SW-AS

Indicates [ON/OFF] condition of front door switch RH.

TRUNK SW

Indicates [ON/OFF] condition of trunk switch.

HOOD SWITCH

Indicates [ON/OFF] condition of hood switch.

LOCK SW DR/AS

Indicates [ON/OFF] condition of lock signal from door lock/unlock switch LH and RH.

UNLK SW DR/AS

Indicates [ON/OFF] condition of unlock signal from door lock/unlock LH and RH.

LK BUTTON/SIG

Indicates [ON/OFF] condition of lock signal from keyfob.

UN BUTTON/SIG

Indicates [ON/OFF] condition of unlock signal from keyfob.

TRUNK BTN/SIG

Indicates [ON/OFF] condition of trunk open signal from keyfob.

Active Test

NHEL0245S0102

Test Item

Description

THEFT IND

This test is able to check security indicator lamp operation. The lamp will be turned on when
“ON” on CONSULT-II screen is touched.

HORN

This test is able to check vehicle security alarm operation. The alarm will be activated for 0.5
seconds after “ON” on CONSULT-II screen is touched.

HEADLAMP

This test is able to check vehicle security alarm headlamp operation. The headlamp illumi-
nates for 0.5 seconds after “ON” on CONSULT-II screen is touched.

Work Support

NHEL0245S0103

Test Item

Description

THEFT ALM TRG

The switch which triggered vehicle security alarm is recorded. This mode is able to confirm
and erase the record of theft waning alarm. The trigger data can be erased by touching
“CLEAR” on CONSULT-II screen.

SECURITY ALARM SET

This mode is able to confirm and change security alarm ON-OFF setting.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

VEHICLE SECURITY (THEFT WARNING) SYSTEM

CONSULT-II Application Item

EL-343

Trouble Diagnoses

=NHEL0123

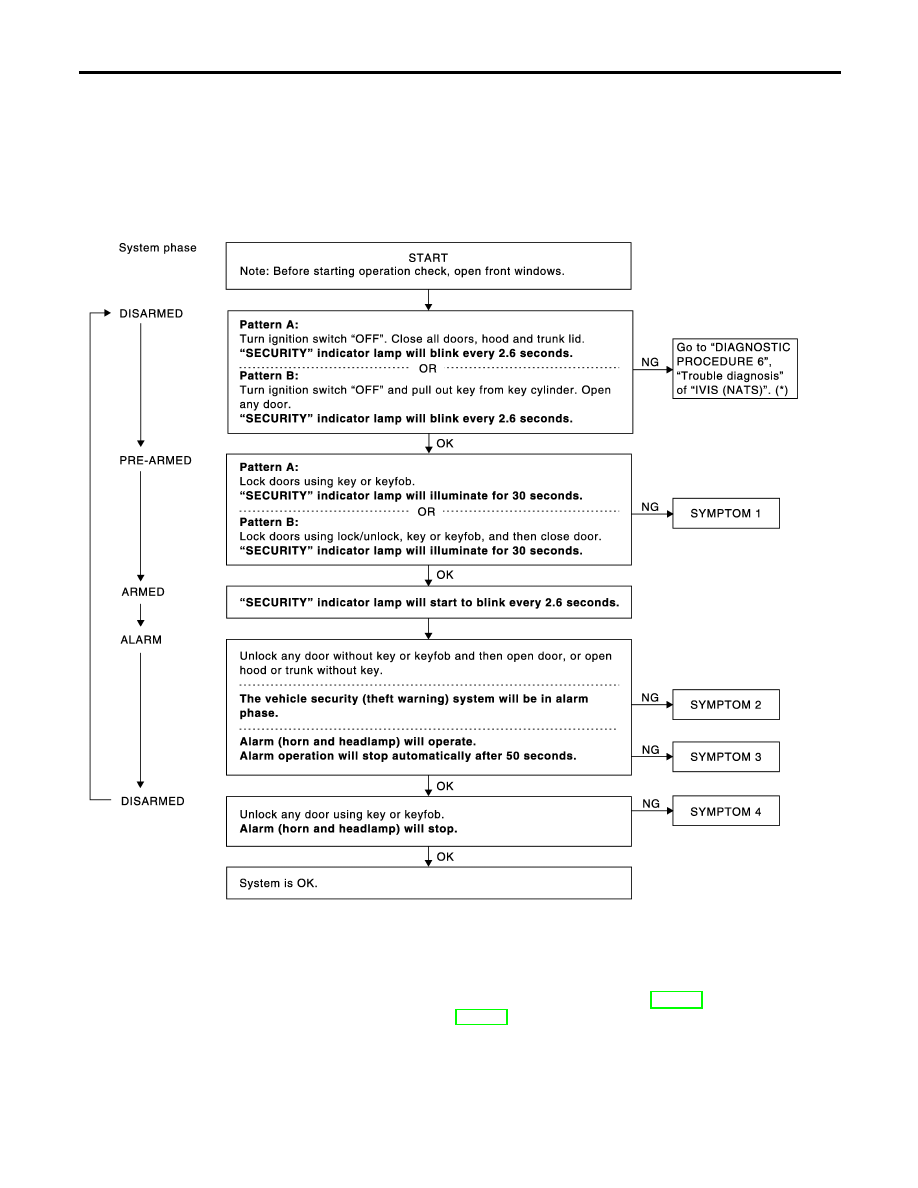

PRELIMINARY CHECK

NHEL0123S01

The system operation is canceled by turning ignition switch to
“ACC” at any step between START and ARMED in the following
flow chart.

SEL731WB

For details of “Pattern A” and “Pattern B” about vehicle security
(theft warning) system setting, refer to EL-330.
*: Refer to EL-391.
After performing preliminary check, go to symptom chart on
next page.
