4

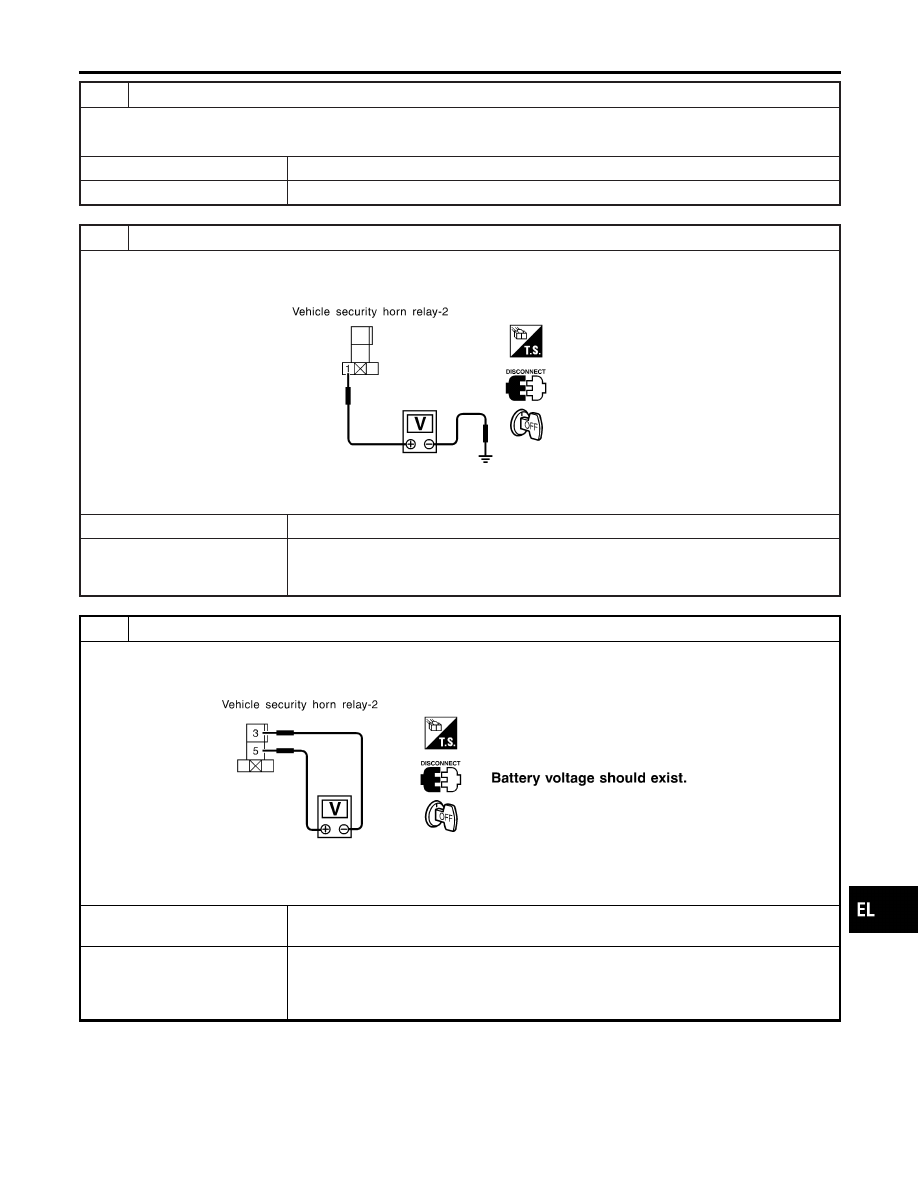

CHECK VEHICLE SECURITY HORN RELAY-2

Check vehicle security horn relay-2.

OK or NG

OK

©

GO TO 5.

NG

©

Replace vehicle security horn relay-2.

5

CHECK POWER SUPPLY FOR VEHICLE SECURITY HORN RELAY-2

1. Disconnect vehicle security horn relay-2 harness connector.
2. Check voltage between vehicle security horn relay-2 harness connector E63 terminal 1 (G/R) and ground.

SEL031Y

Does battery voltage exist?

Yes

©

GO TO 6.

No

©

Check the following.

I

10A fuse [No. 61, located in fuse and fusible link box]

I

Harness for open or short between vehicle security horn relay-2 and fuse

6

CHECK VEHICLE SECURITY HORN RELAY-2

1. Disconnect vehicle security horn relay-2 harness connector.
2. Check voltage between vehicle security horn relay-2 harness connector E63 terminals 5 (G) and 3 (B).

SEL032Y

OK or NG

OK

©

Check harness for open or short between smart entrance control unit and vehicle secu-
rity horn relay-2.

NG

©

Check the following.

I

Harness for open or short between vehicle security horn relay-2 and fuse

I

Harness for open or short between horn relay and vehicle security horn relay-2

I

Harness for open or short between vehicle security horn relay-2 and body grounds

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REMOTE KEYLESS ENTRY SYSTEM

Trouble Diagnoses (Cont’d)

EL-321

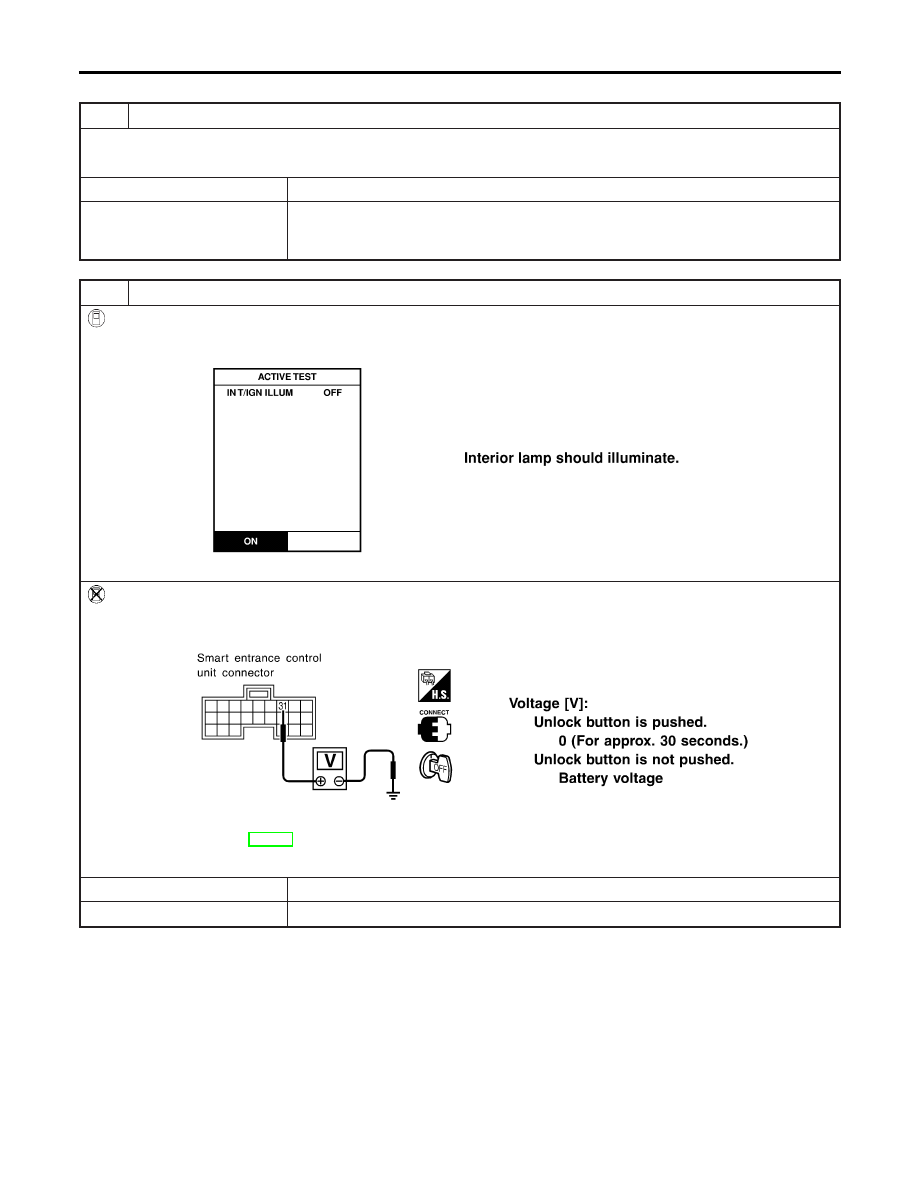

INTERIOR LAMP OPERATION CHECK

=NHEL0195S10

1

CHECK INTERIOR LAMP

Check if the interior lamp switch is in the “ON” position and the lamp illuminates.

Does interior lamp illuminate?

Yes

©

GO TO 2.

No

©

Check the following.

I

Harness for open or short between smart entrance control unit and interior lamp

I

Interior lamp

2

CHECK INTERIOR LAMP OPERATION

With CONSULT-II

1. Select “ACTIVE TEST” in “MULTI REMOTE ENT” with CONSULT-II.
2. Select “INT/IGN ILLUM” and touch “ON”.

SEL349W

Without CONSULT-II

Push unlock button of keyfob with all doors closed and driver’s door locked, and check voltage between smart entrance
control unit harness connector M144 terminal 31 (R) and ground.

SEL029Y

Refer to wiring diagram in EL-302.

OK or NG

OK

©

System is OK.

NG

©

Check harness open or short between smart entrance control unit and interior lamp.

REMOTE KEYLESS ENTRY SYSTEM

Trouble Diagnoses (Cont’d)

EL-322

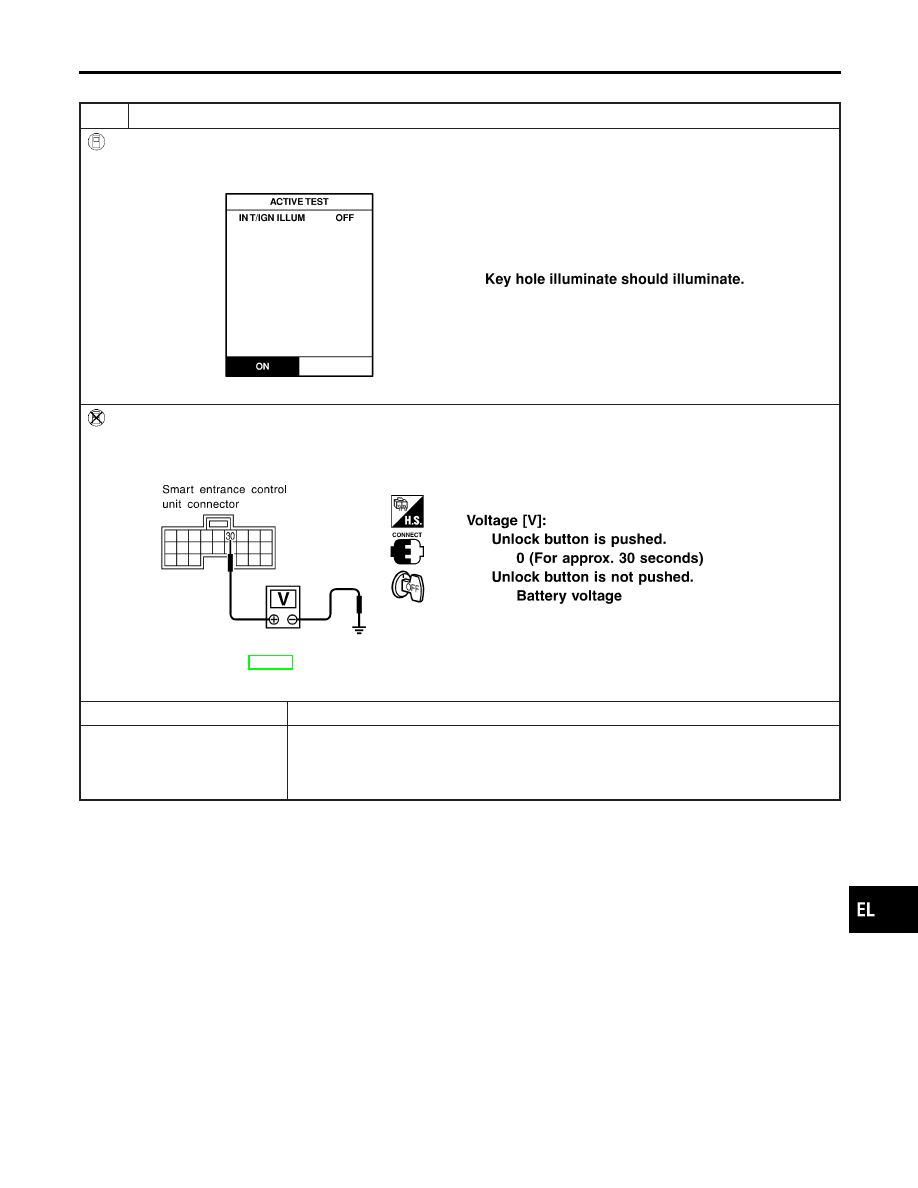

KEY HOLE ILLUMINATION OPERATION CHECK

NHEL0195S13

1

CHECK KEY HOLE ILLUMINATION OPERATION

With CONSULT-II

1. Select “ACTIVE TEST” IN “MULTI REMOTE ENT” with CONSULT-II.
2. Select “INT/IGN ILLUM” and touch “ON”.

SEL350W

Without CONSULT-II

Push unlock button of keyfob with all doors closed and driver’s door locked, and check voltage between smart entrance
control unit harness connector M144 terminal 30 (R/Y) and ground.

SEL030Y

Refer to wiring diagram in EL-302.

OK or NG

OK

©

System is OK.

NG

©

Check the following.

I

Harness for open or short between smart entrance control unit and key hole illumina-
tion.

I

Key hole illumination

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REMOTE KEYLESS ENTRY SYSTEM

Trouble Diagnoses (Cont’d)

EL-323

ID Code Entry Procedure

=NHEL0117

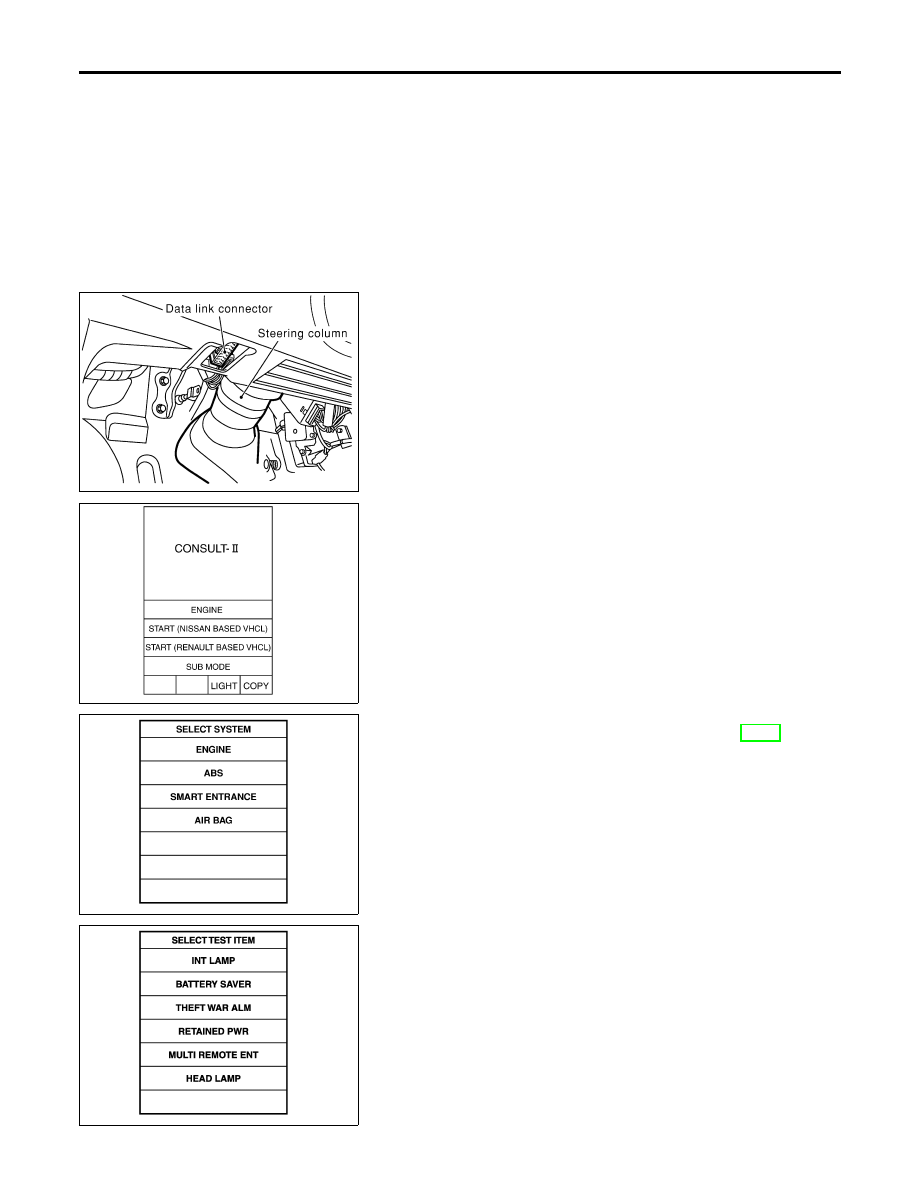

KEYFOB ID SET UP WITH CONSULT-II

NHEL0117S01

NOTE:
If a keyfob is lost, the ID code of the lost keyfob must be
erased to prevent unauthorized use. When the ID code of a
lost keyfob is not known, all keyfob ID codes should be
erased. After all ID codes are erased, the ID codes of all
remaining and/or new keyfob must be re-registered.

SEF289X

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” and “CONSULT-II CONVERTER” to
the data link connector.

SKIA3098E

3.

Turn ignition switch “ON”.

4.

Touch “START (NISSAN BASED VHCL)”.

SEL398Y

5.

Touch “SMART ENTRANCE”.
If “SMART ENTRANCE” is not indicated, go to GI-42.

SEL401Y

6.

Touch “MULTI REMOTE ENT”.

REMOTE KEYLESS ENTRY SYSTEM

ID Code Entry Procedure
