AUTO LOCK SET

Auto door lock mode can be selected among the following periods:

I

MODE 1 (5 min.)/MODE 2 (OFF-Mode)/MODE 3 (1 min.)

PANIC ALARM SET

The panic alarm button’s pressing time on keyfob can be selected among the following periods:

I

MODE 1 (0.5 sec.)/MODE 2 (OFF-Mode)/MODE 3 (1.5 sec.)

TRUNK OPENER

The trunk lid opener button’s pressing time on keyfob can be selected among the following peri-
ods:

I

MODE 1 (0.5 sec.)/MODE 2 (OFF-Mode)/MODE 3 (1.5 sec.)

PW DOWN SET

The unlock button’s pressing time on keyfob can be selected among the following periods:

I

MODE 1 (3 sec.)/MODE 2 (OFF-Mode)/MODE 3 (5 sec.)

Trouble Diagnoses

NHEL0195

SYMPTOM CHART

NHEL0195S01

NOTE:

I

Always check keyfob battery before replacing keyfob.

I

The panic alarm operation and trunk lid opener operation of
keyfob system do not activate with the ignition key inserted in
the ignition key cylinder.

Symptom

Diagnoses/service procedure

Reference

page

(EL-

)

All function of remote keyless entry system do not
operate.

1. Keyfob battery and function check

311

2. Power supply and ground circuit for smart entrance control
unit check

312

3. Replace keyfob. Refer to ID Code Entry Procedure.
NOTE: If the result of keyfob function check with CONSULT-II is
OK, keyfob is not malfunctioning.

324

The new ID of keyfob cannot be entered.

1. Keyfob battery and function check

311

2. Key switch (insert) check

316

3. Door switch check

314

4. Door lock/unlock switch LH check

317

5. Power supply and ground circuit for smart entrance control
unit check

312

6. Replace keyfob. Refer to ID Code Entry Procedure.
NOTE: If the result of keyfob function check with CONSULT-II is
OK, keyfob is not malfunctioning.

324

Door lock or unlock does not function.
(If the power door lock system does not operate
manually, check power door lock system. Refer to
EL-288.)

1. Keyfob battery and function check

311

2. Replace keyfob. Refer to ID Code Entry Procedure.
NOTE: If the result of keyfob function check with CONSULT-II is
OK, keyfob is not malfunctioning.

324

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REMOTE KEYLESS ENTRY SYSTEM

CONSULT-II Application Items (Cont’d)

EL-309

Symptom

Diagnoses/service procedure

Reference

page

(EL-

)

Hazard and horn reminder does not activate prop-
erly when pressing lock or unlock button of key-
fob.

1. Keyfob battery and function check

311

2. Hazard reminder check

319

3. Horn reminder check*
*: Horn chirp can be activated or deactivated.
First check the horn chirp setting. Refer to “System Description”,
EL-297.

320

4. Door switch check

314

5. Replace keyfob. Refer to ID Code Entry Procedure.
NOTE: If the result of keyfob function check with CONSULT-II is
OK, keyfob is not malfunctioning.

324

Interior lamp and key hole illumination operation
do not activate properly.

1. Interior lamp operation check

322

2. Key hole illumination operation check

323

3. Door switch check

314

Panic alarm (horn and headlamp) does not acti-
vate when panic alarm button is continuously
pressed.

1. Keyfob battery and function check

311

2. Theft warning operation check. Refer to “PRELIMINARY
CHECK” in “VEHICLE SECURITY SYSTEM”.

344

3. Key switch (insert) check

316

4. Replace keyfob. Refer to ID Code Entry Procedure.
NOTE: If the result of keyfob function check with CONSULT-II is
OK, keyfob is not malfunctioning.

324

Trunk lid does not open when trunk opener button
is continuously pressed.

1. Keyfob battery and function check

311

2. Trunk lid opener actuator check

318

3. Key switch (insert) check

316

4. Replace keyfob. Refer to ID Code Entry Procedure.
NOTE: If the result of keyfob function check with CONSULT-II is
OK, keyfob is not malfunctioning.

324

REMOTE KEYLESS ENTRY SYSTEM

Trouble Diagnoses (Cont’d)

EL-310

KEYFOB BATTERY AND FUNCTION CHECK

=NHEL0195S02

1

CHECK KEYFOB BATTERY

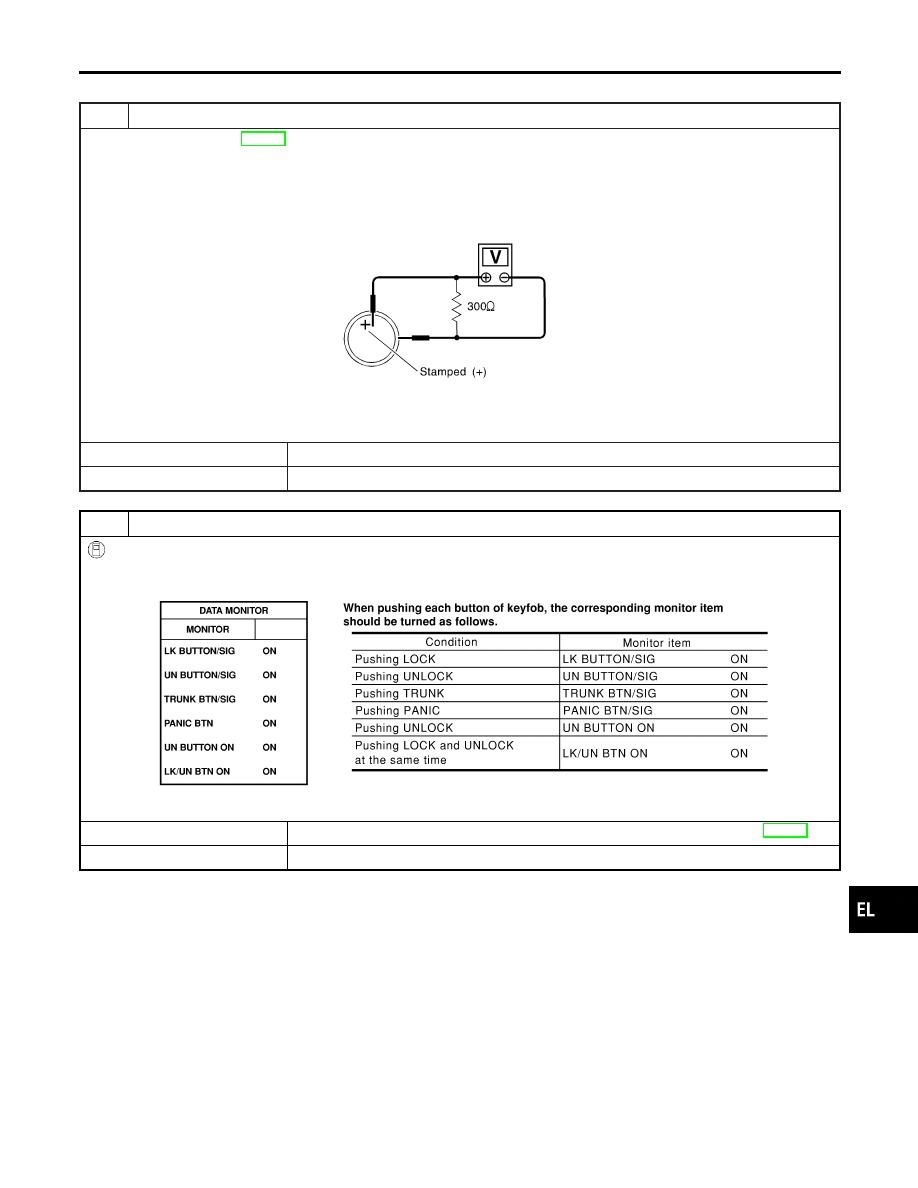

Remove battery (refer to EL-327) and measure voltage across battery positive and negative terminals, (+) and (−).

Voltage [V]:

2.5 - 3.0

NOTE:
Keyfob does not function if battery is not set correctly.

SEL237W

OK or NG

OK

©

GO TO 2.

NG

©

Replace battery.

2

CHECK KEYFOB FUNCTION

With CONSULT-II

Check keyfob function (“LK BUTTON/SIG”, “UN BUTTON/SIG”, “TRUNK BTN/SIG”, “PANIC BTN”, “UN BUTTON ON” and
“LK/UN BTN ON”) in “DATA MONITOR” mode with CONSULT-II.

SEL423Y

OK or NG

OK

©

Keyfob is OK. Further inspection is necessary. Refer to “SYMPTOM CHART”, EL-309.

NG

©

Replace keyfob. Refer to ID Code Entry Procedure.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REMOTE KEYLESS ENTRY SYSTEM

Trouble Diagnoses (Cont’d)

EL-311

POWER SUPPLY AND GROUND CIRCUIT CHECK

=NHEL0195S03

1

CHECK MAIN POWER SUPPLY CIRCUIT FOR SMART ENTRANCE CONTROL UNIT

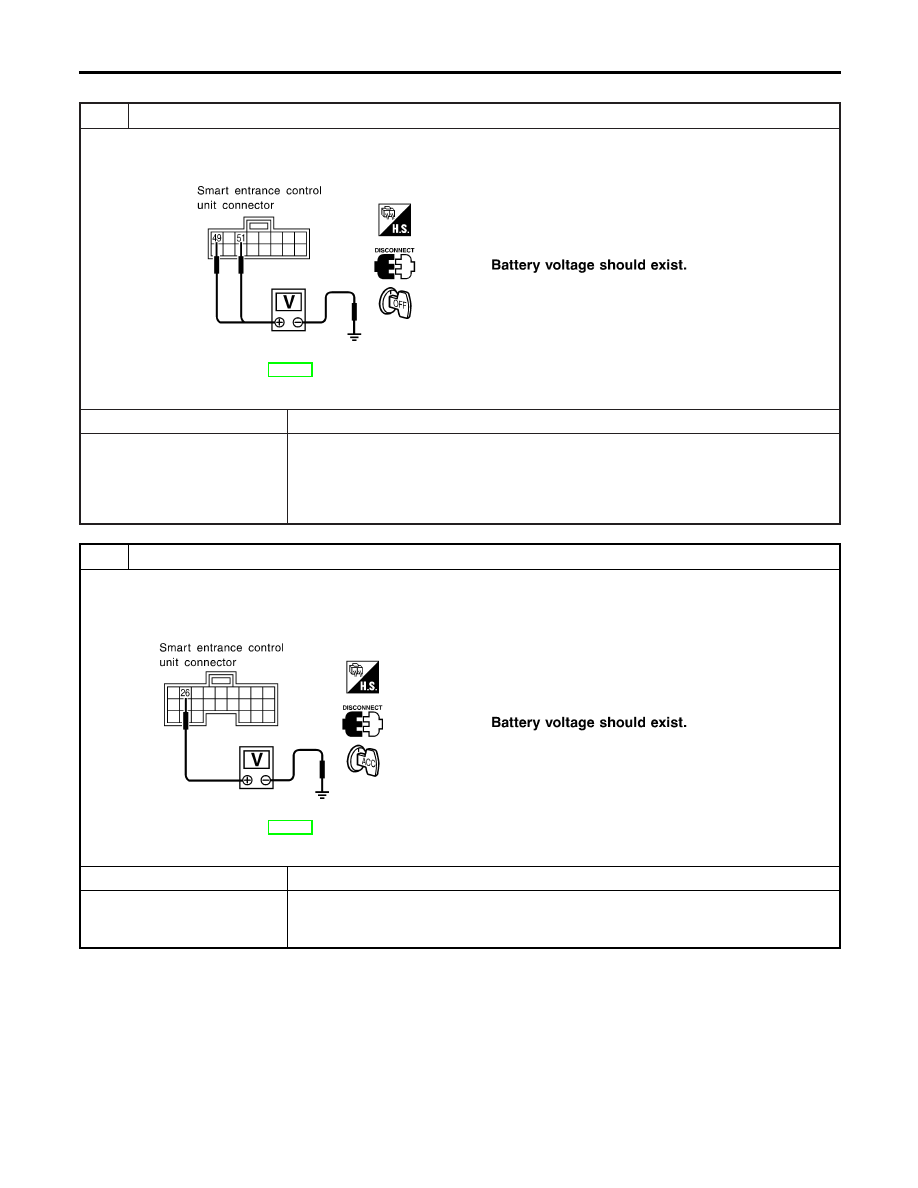

1. Disconnect smart entrance control unit harness connector.
2. Check voltage between smart entrance control unit harness connector M145 terminal 49 (R/B) or 51 (W/R) and ground.

SEL018Y

Refer to wiring diagram in EL-302.

OK or NG

OK

©

GO TO 2.

NG

©

Check the following.

I

40A fusible link (letter I, located in fuse and fusible link box)

I

10A fuse [No. 13, located in fuse block (J/B)]

I

E90 circuit breaker

I

Harness for open or short between smart entrance control unit and fuse

2

CHECK IGNITION SWITCH “ACC” CIRCUIT

1. Disconnect smart entrance control unit harness connector.
2. Check voltage between smart entrance control unit harness connector M144 terminal 26 (PU) and ground while ignition

switch is “ACC”.

SEL019Y

Refer to wiring diagram in EL-302.

OK or NG

OK

©

GO TO 3.

NG

©

Check the following.

I

10A fuse [No. 1, located in fuse block (J/B)]

I

Harness for open or short between smart entrance control unit and fuse

REMOTE KEYLESS ENTRY SYSTEM

Trouble Diagnoses (Cont’d)

EL-312
