Infiniti I35 (A33). Manual - part 426

FIG. 4

NHEL0114S06

MEL676R

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

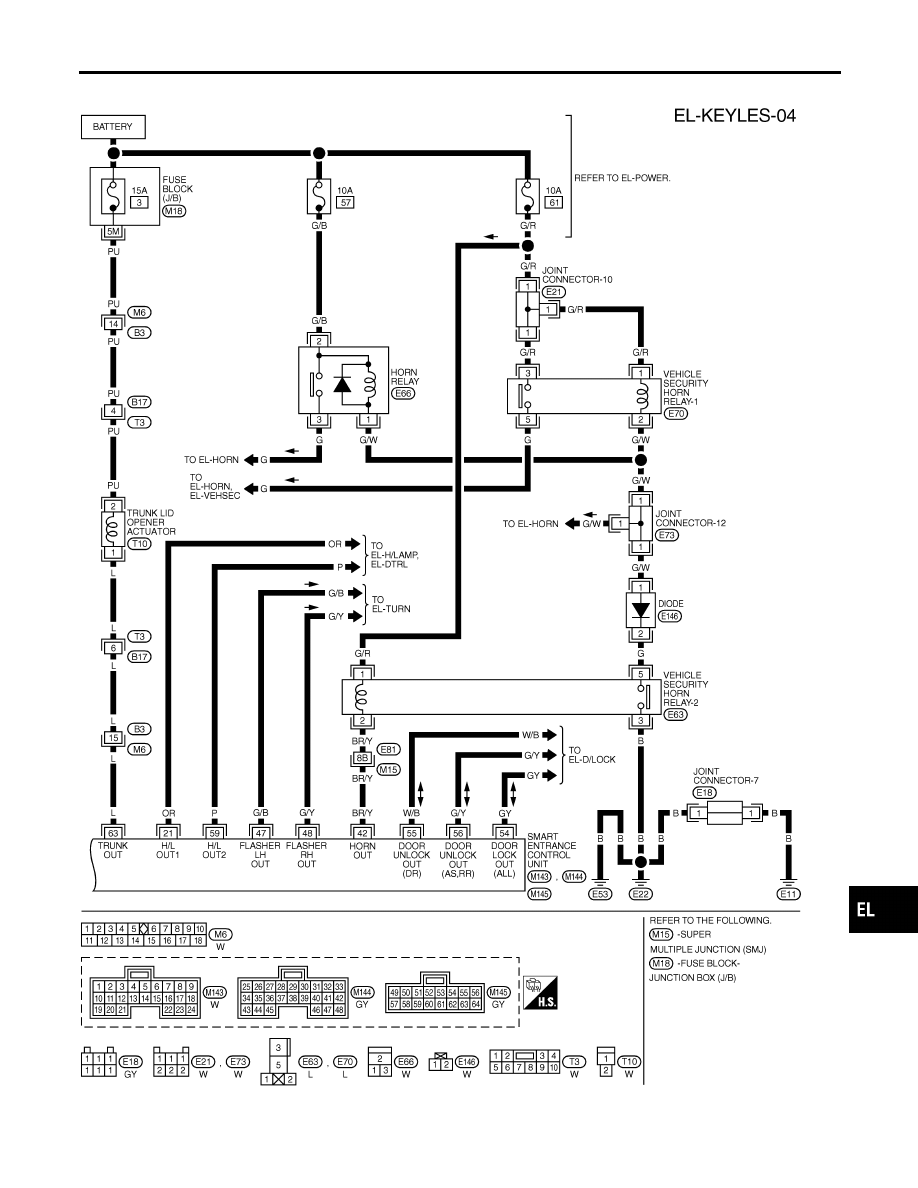

REMOTE KEYLESS ENTRY SYSTEM

Wiring Diagram — KEYLES — (Cont’d)

EL-305

SEL580YA

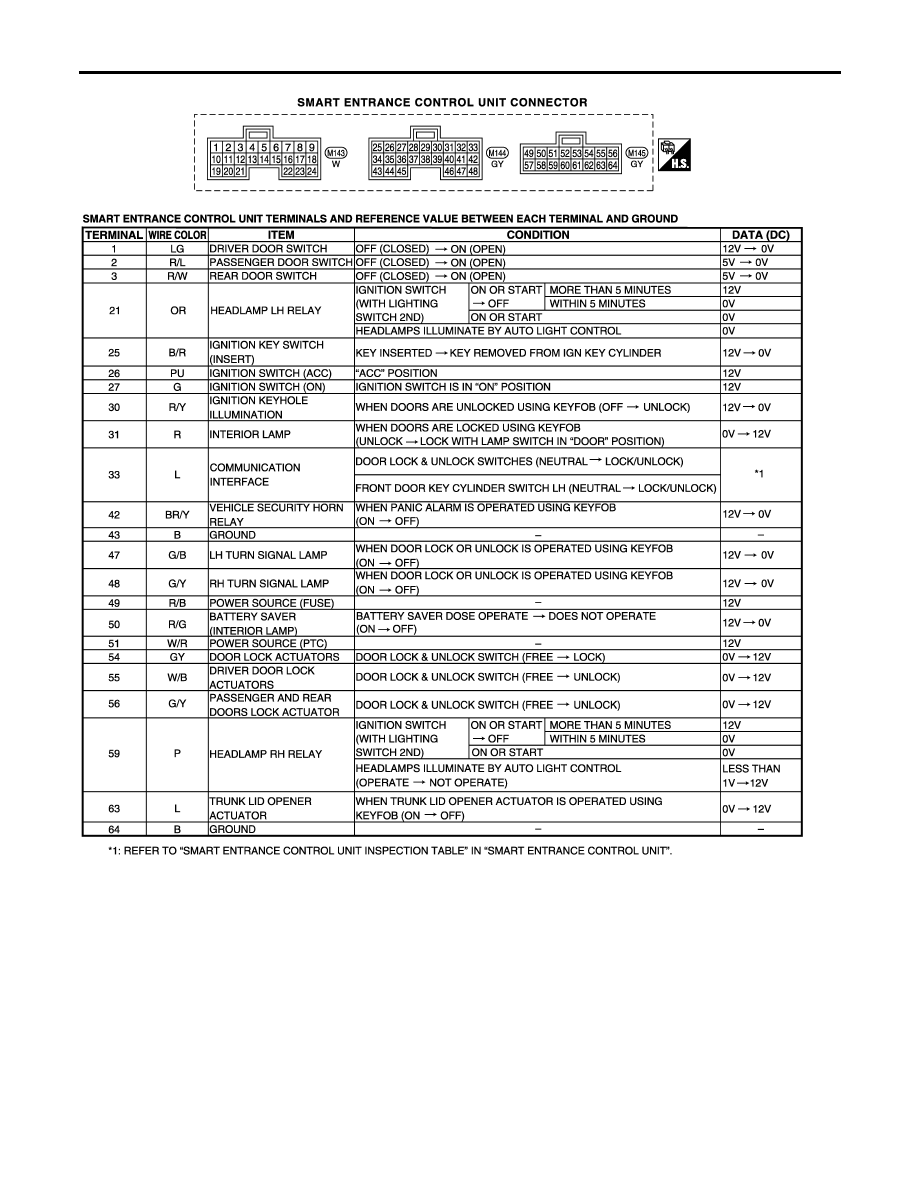

REMOTE KEYLESS ENTRY SYSTEM

Wiring Diagram — KEYLES — (Cont’d)

EL-306

SEF289X

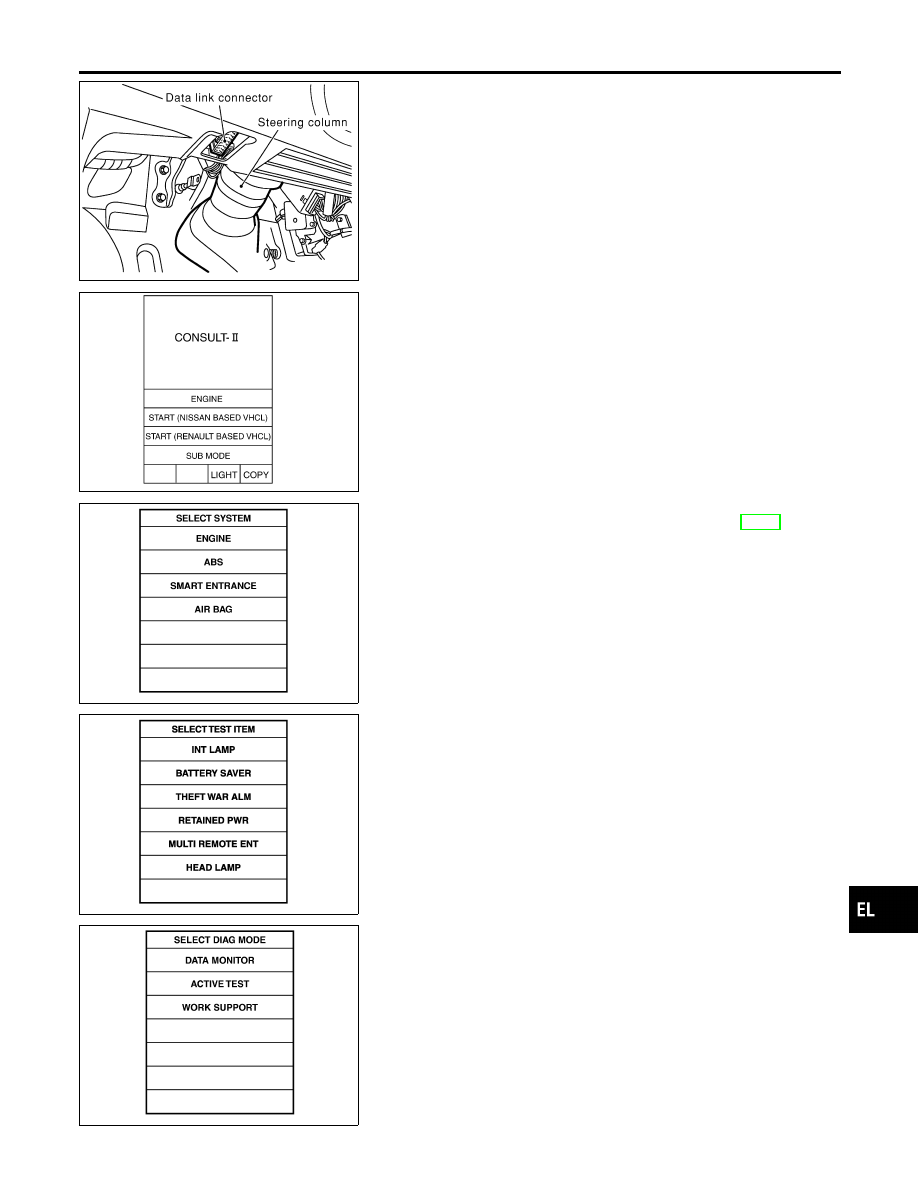

CONSULT-II Inspection Procedure

NHEL0241

“MULTI REMOTE ENT”

NHEL0241S01

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” and “CONSULT-II CONVERTER” to
the data link connector.

SKIA3098E

3.

Turn ignition switch “ON”.

4.

Touch “START (NISSAN BASED VHCL)”.

SEL398Y

5.

Touch “SMART ENTRANCE”.
If “SMART ENTRANCE” is not indicated, go to GI-42.

SEL401Y

6.

Touch “MULTI REMOTE ENT”.

SEL274W

7.

Select diagnosis mode.
“DATA MONITOR”, “ACTIVE TEST” and “WORK SUPPORT”
are available.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REMOTE KEYLESS ENTRY SYSTEM

CONSULT-II Inspection Procedure

EL-307

CONSULT-II Application Items

NHEL0242

“MULTI REMOTE ENT”

NHEL0242S01

Data Monitor

NHEL0242S0101

Monitored Item

Description

IGN ON SW

Indicates [ON/OFF] condition of ignition switch in ON position.

ACC ON SW

Indicates [ON/OFF] condition of ignition switch in ACC position.

DOOR SW-RR

Indicates [ON/OFF] condition of rear door switch.

KEY ON SW

Indicates [ON/OFF] condition of key switch.

DOOR SW-DR

Indicates [ON/OFF] condition of front door switch LH.

DOOR SW-AS

Indicates [ON/OFF] condition of door switch RH.

LOCK SW DR/AS

Indicates [ON/OFF] condition of lock signal from lock/unlock switch LH and RH.

UNLK SW DR/AS

Indicates [ON/OFF] condition of unlock signal from lock/unlock switch LH and RH.

KEY CYL LK-SW

Indicates [ON/OFF] condition of lock signal from key cylinder switch.

LK BUTTON/SIG

Indicates [ON/OFF] condition of lock signal from keyfob.

UN BUTTON/SIG

Indicates [ON/OFF] condition of unlock signal from keyfob.

TRUNK BTN/SIG

Indicates [ON/OFF] condition of trunk open signal from keyfob.

PANIC BTN

Indicates [ON/OFF] condition of panic signal from keyfob.

UN BUTTON ON

Indicates [ON/OFF] condition of unlock switch form keyfob.

LK/UN BTN ON

Indicates [ON/OFF] condition of lock/unlock signal at the same time from keyfob.

Active Test

NHEL0242S0102

Test Item

Description

INT/IGN ILLUM

This test is able to check interior lamp and ignition key hole illumination operation. The interior
lamp and ignition key hole illumination are turned on when “ON” on CONSULT-II screen is
touched.

HAZARD

This test is able to check hazard reminder operation. The hazard lamp turns on when “ON” on
CONSULT-II screen is touched.

TRUNK OUTPUT

This test is able to check trunk lid opener actuator operation. The trunk is unlocked when “ON”
on CONSULT-II screen is touched.

HORN

This test is able to check panic alarm and horn reminder operations. The alarm activate for 0.5
seconds after “ON” on CONSULT-II screen is touched.

HEAD LAMP

This test is able to check headlamps panic alarm operation. The headlamp illuminates for 0.5
seconds after “ON” on CONSULT-II screen is touched.

PW REMOTE DOWN SET

This test is able to check power window open operation. The front power windows activate for
10 seconds after “ON” on CONSULT-II screen is touched.

Work Support

NHEL0242S0103

Test Item

Description

REMO CONT ID CONFIR

It can be checked whether keyfob ID code is registered or not in this mode.

REMO CONT ID REGIST

Keyfob ID code can be registered.

REMO CONT ID ERASUR

Keyfob ID code can be erased.

MULTI ANSWER BACK SET

Hazard and horn reminder mode can be changed with this mode. Selects hazard and horn
reminder mode among six steps (EL-298).

REMOTE KEYLESS ENTRY SYSTEM

CONSULT-II Application Items

EL-308
