Infiniti I35 (A33). Manual - part 425

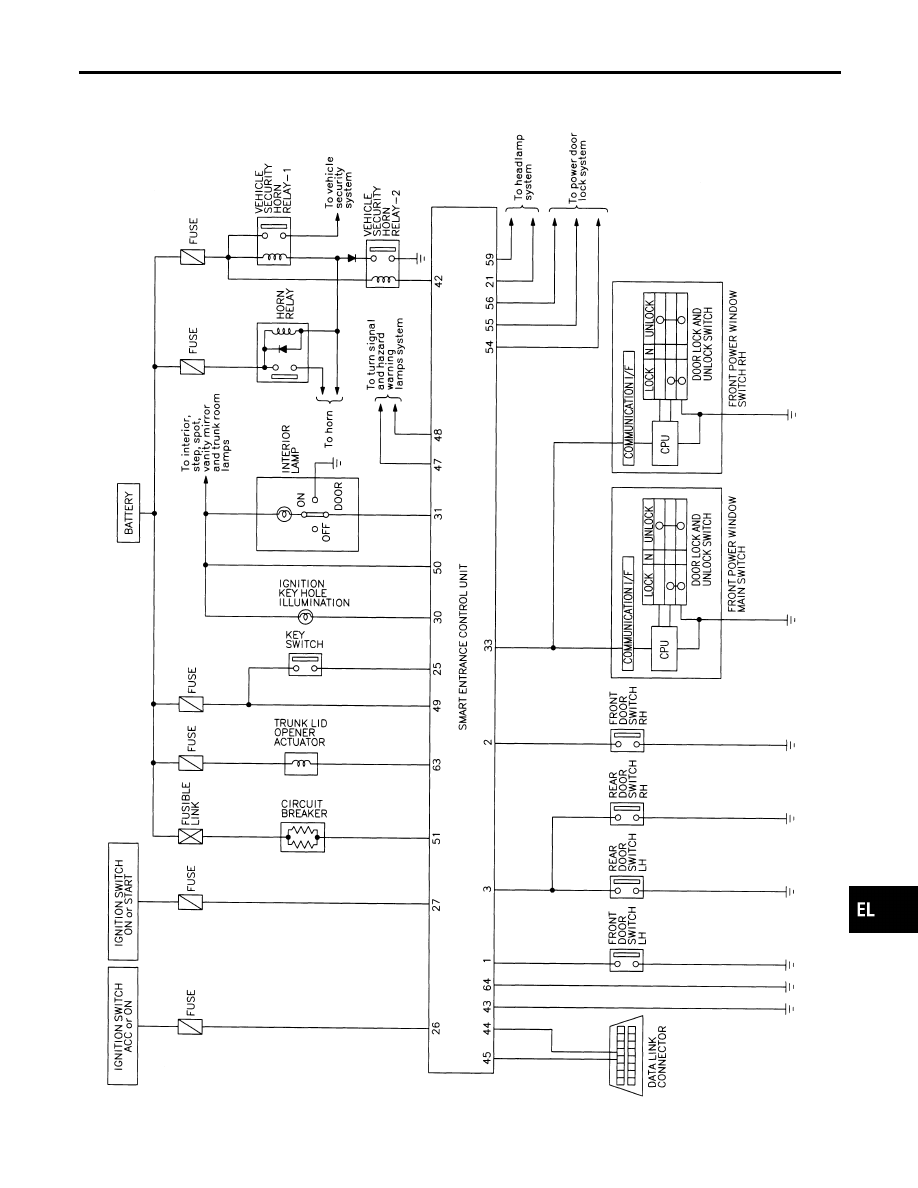

Schematic

NHEL0171

MEL349O

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REMOTE KEYLESS ENTRY SYSTEM

Schematic

EL-301

Wiring Diagram — KEYLES —

NHEL0114

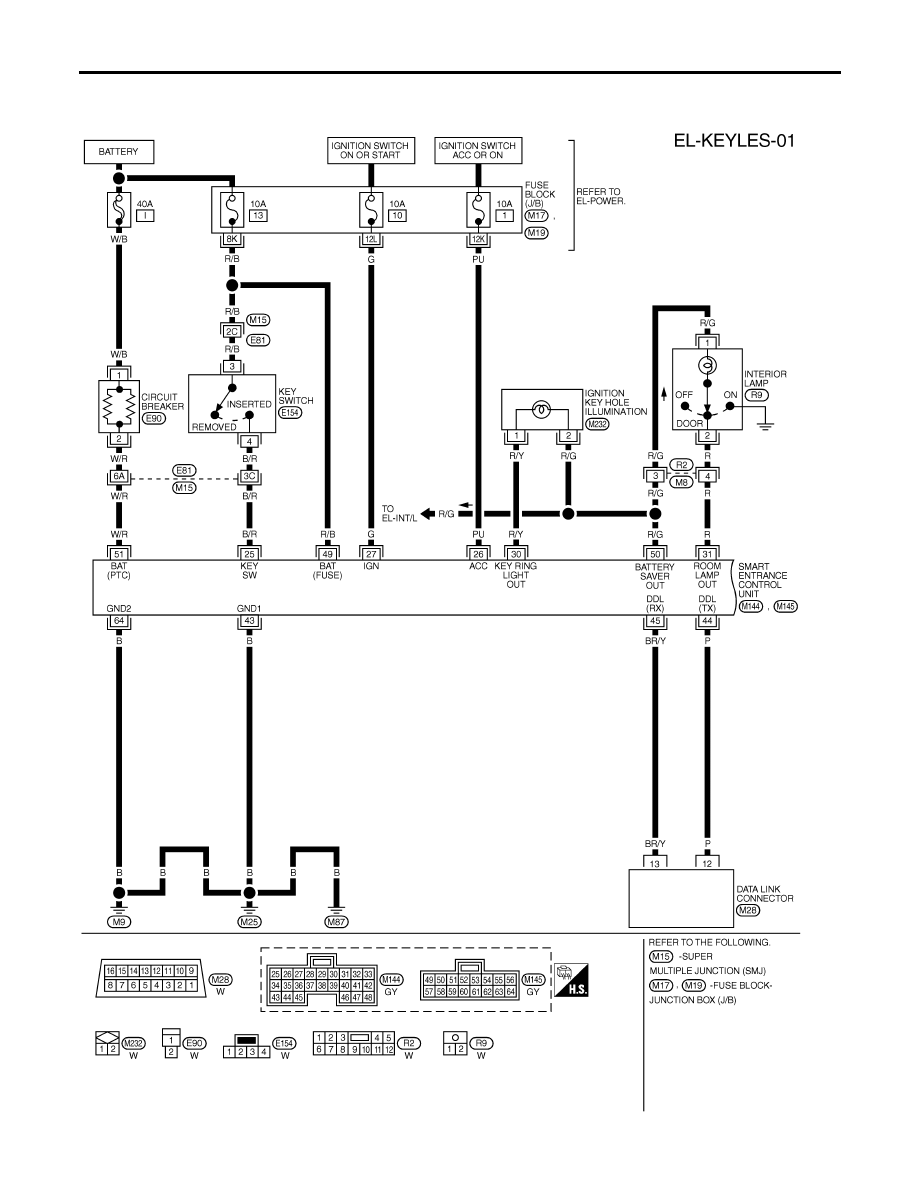

FIG. 1

NHEL0114S01

MEL674R

REMOTE KEYLESS ENTRY SYSTEM

Wiring Diagram — KEYLES —

EL-302

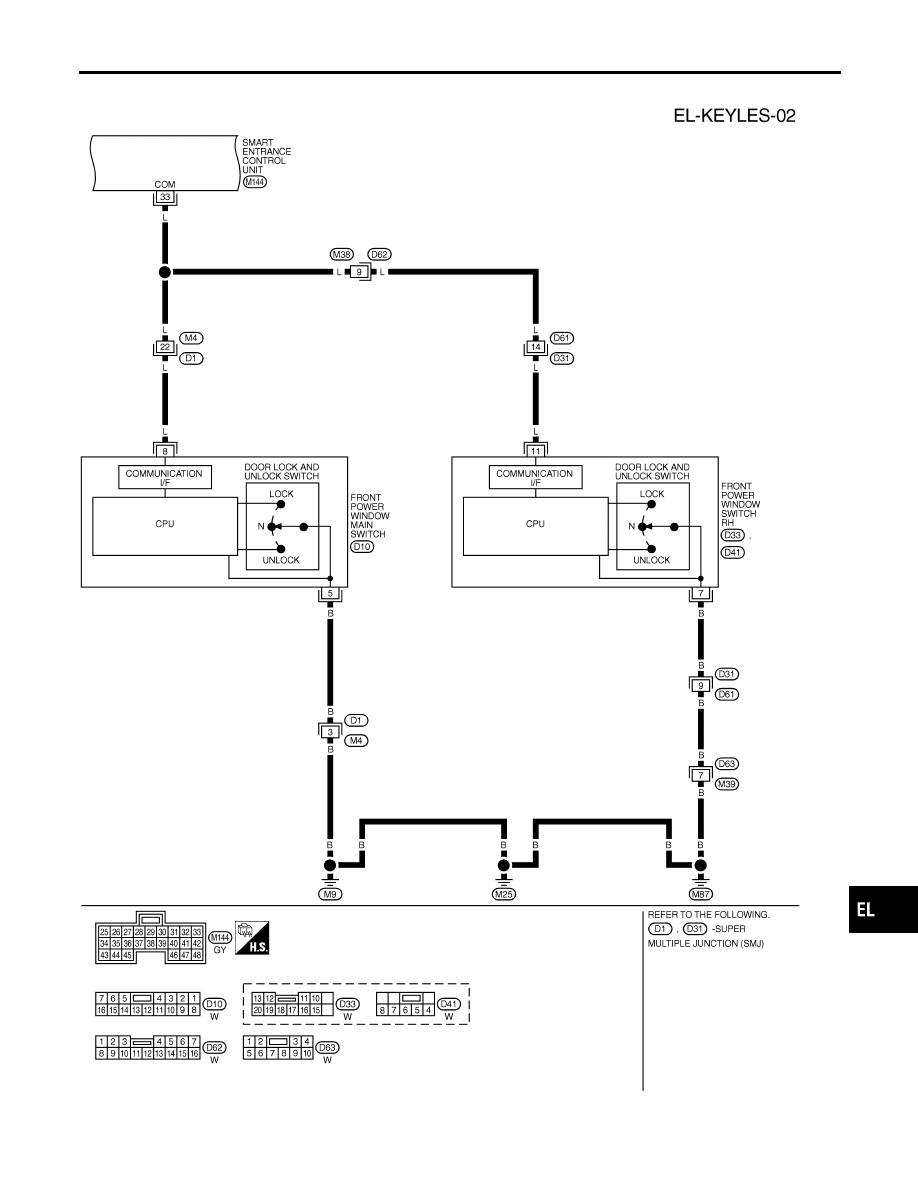

FIG. 2

NHEL0114S02

MEL583P

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REMOTE KEYLESS ENTRY SYSTEM

Wiring Diagram — KEYLES — (Cont’d)

EL-303

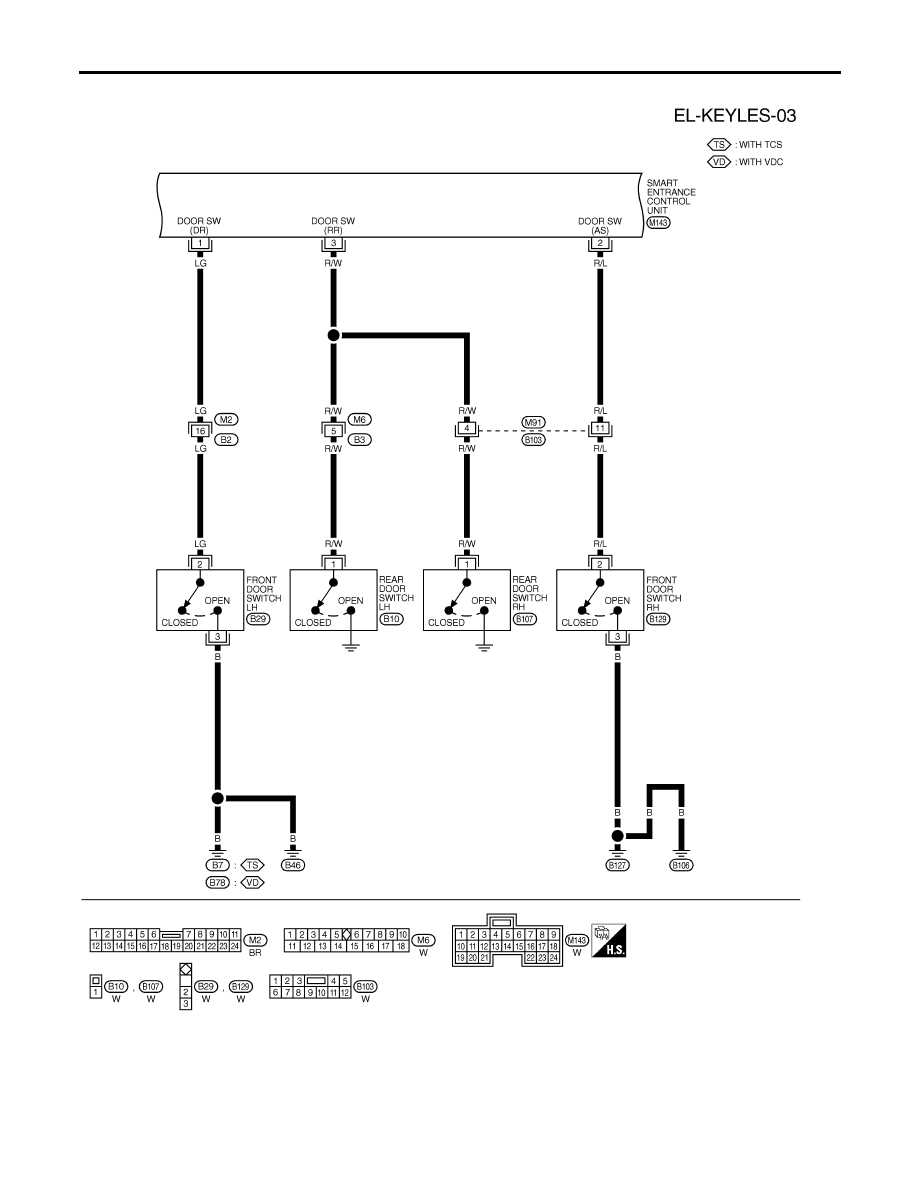

FIG. 3

NHEL0114S05

MEL675R

REMOTE KEYLESS ENTRY SYSTEM

Wiring Diagram — KEYLES — (Cont’d)

EL-304
