AUTOMATIC DRIVE POSITIONER

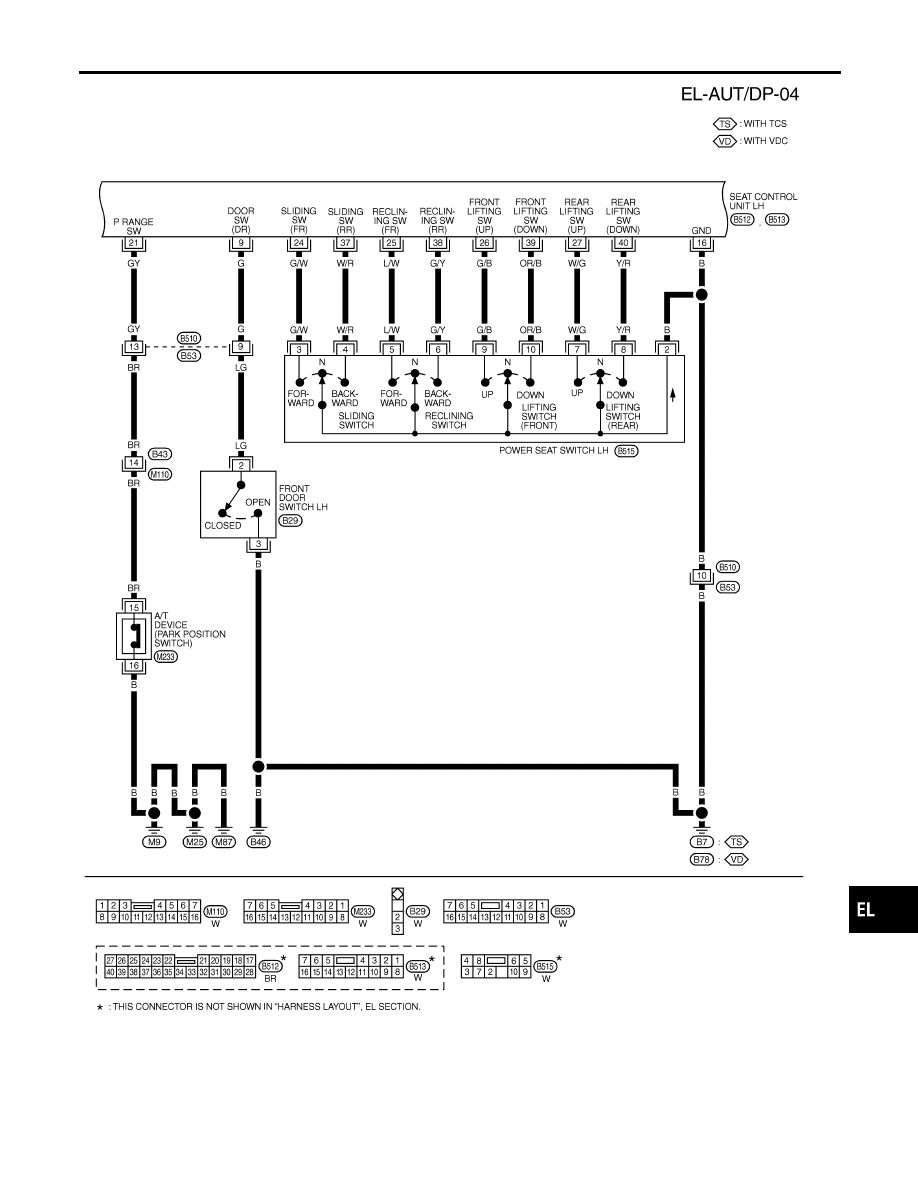

Wiring Diagram — AUT/DP — (Cont’d)

EL-225

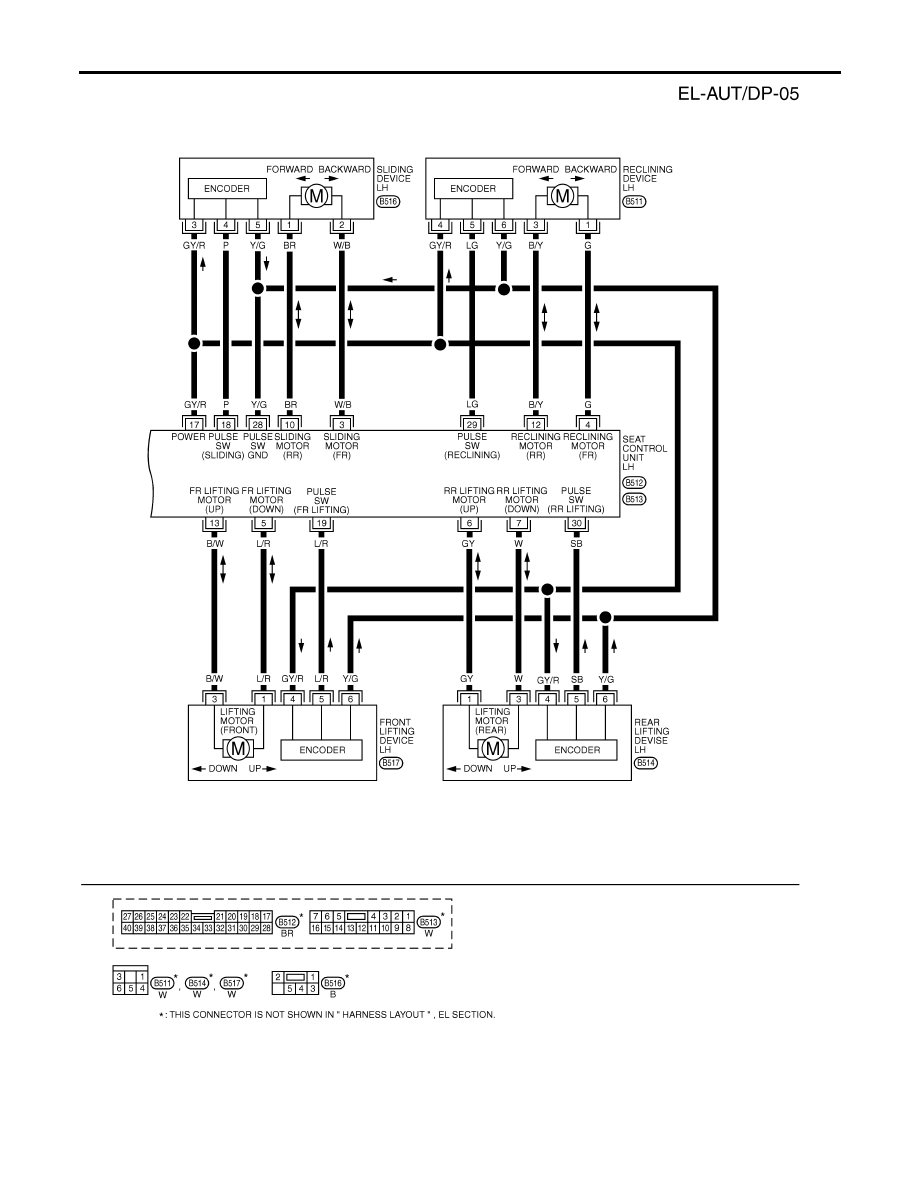

MEL651K

AUTOMATIC DRIVE POSITIONER

Wiring Diagram — AUT/DP — (Cont’d)

EL-226

On Board Diagnosis

NHEL0276

SEL263V

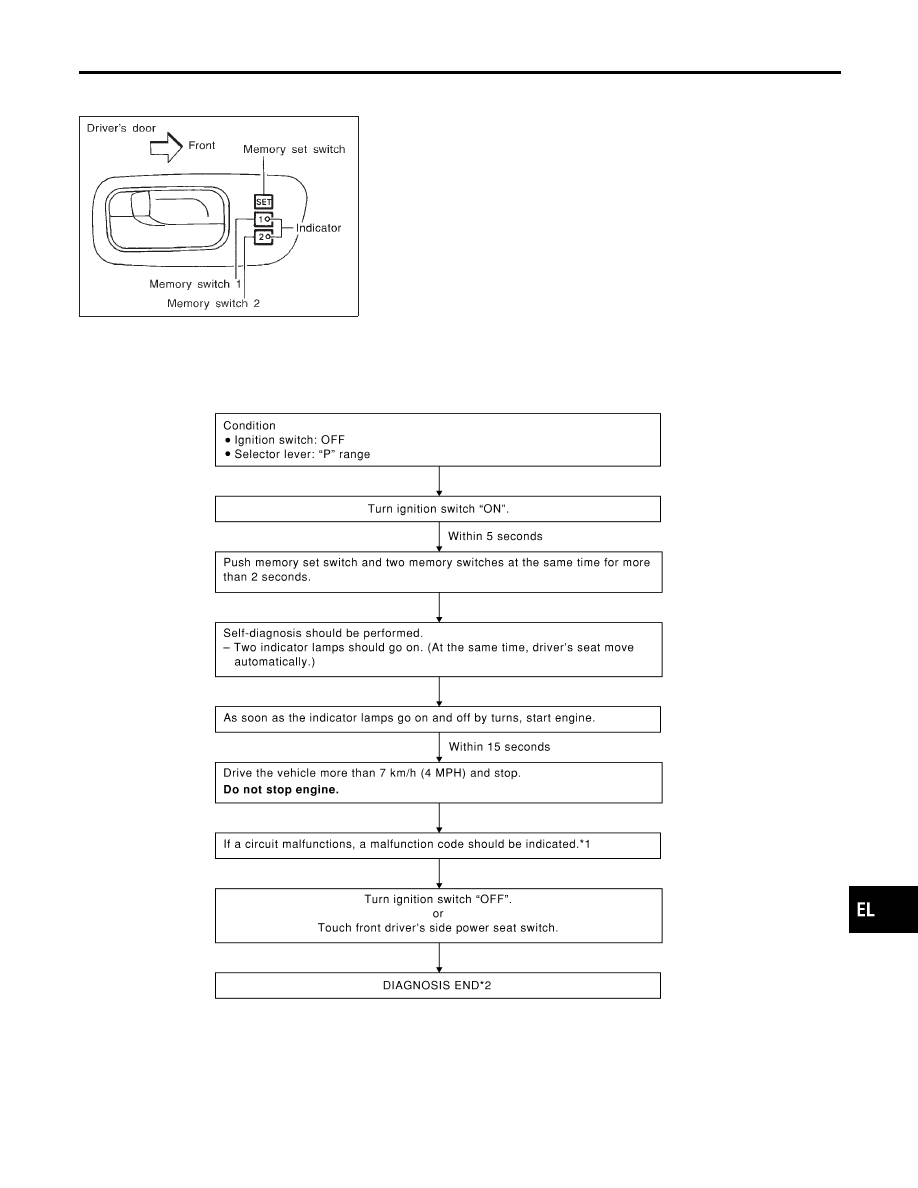

HOW TO PERFORM SELF-DIAGNOSIS

NHEL0276S01

SEL596W

*1: If no malfunction is indicated, self-diagnosis will end after the vehicle speed sensor diagnosis is performed.
*2: Diagnosis ends after self-diagnostic results have been indicated for 10 minutes if left unattended.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

AUTOMATIC DRIVE POSITIONER

On Board Diagnosis

EL-227

MALFUNCTION CODE TABLE

=NHEL0276S02

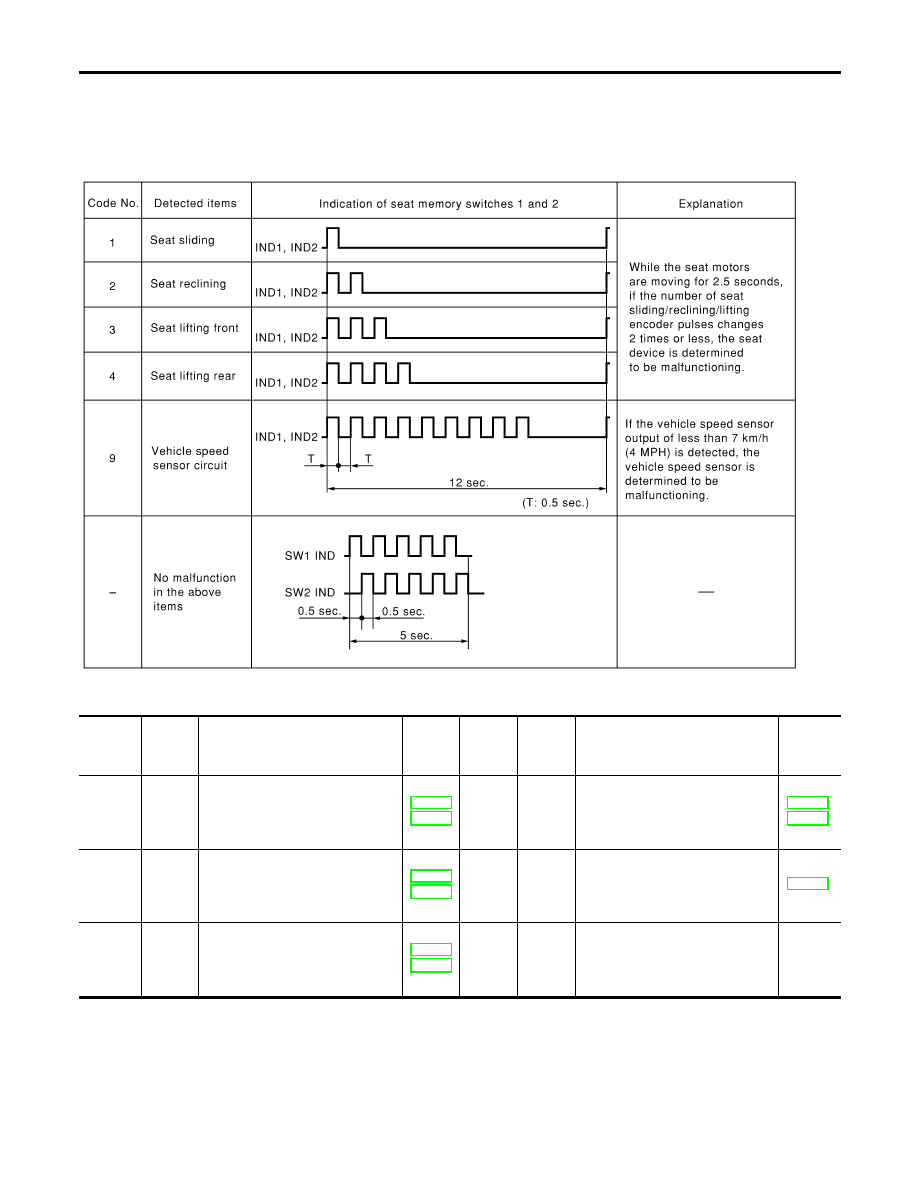

In this mode, a malfunction code is indicated by the number of flashes from the automatic drive positioner
indicator lamps (indicator lamp 1, indicator lamp 2) as shown below.

SEL597W

Code

No.

Detected

items

Diagnostic procedure

Refer-

ence
page

Code

No.

Detected

items

Diagnostic procedure

Refer-

ence
page

1

Seat

sliding

PROCEDURE 2

(Sliding encoder check)

PROCEDURE 6

(Sliding motor check)

EL-234
EL-242

4

Seat

lifting

rear

PROCEDURE 5

[Lifting encoder (rear) check]

PROCEDURE 9

[Lifting motor (rear) check]

EL-240
EL-245

2

Seat

reclining

PROCEDURE 3

(Reclining encoder check)

PROCEDURE 7

(Reclining motor check)

EL-236
EL-243

9

Vehicle

speed

sensor

PROCEDURE 12

(Vehicle speed sensor check)

EL-247

3

Seat

lifting

front

PROCEDURE 4

[Lifting encoder (front) check]

PROCEDURE 8

[Lifting motor (front) check]

EL-238
EL-244

AUTOMATIC DRIVE POSITIONER

On Board Diagnosis (Cont’d)

EL-228
