Infiniti I35 (A33). Manual - part 396

Wiring Diagram — DEF —

=NHEL0074

MEL655R

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

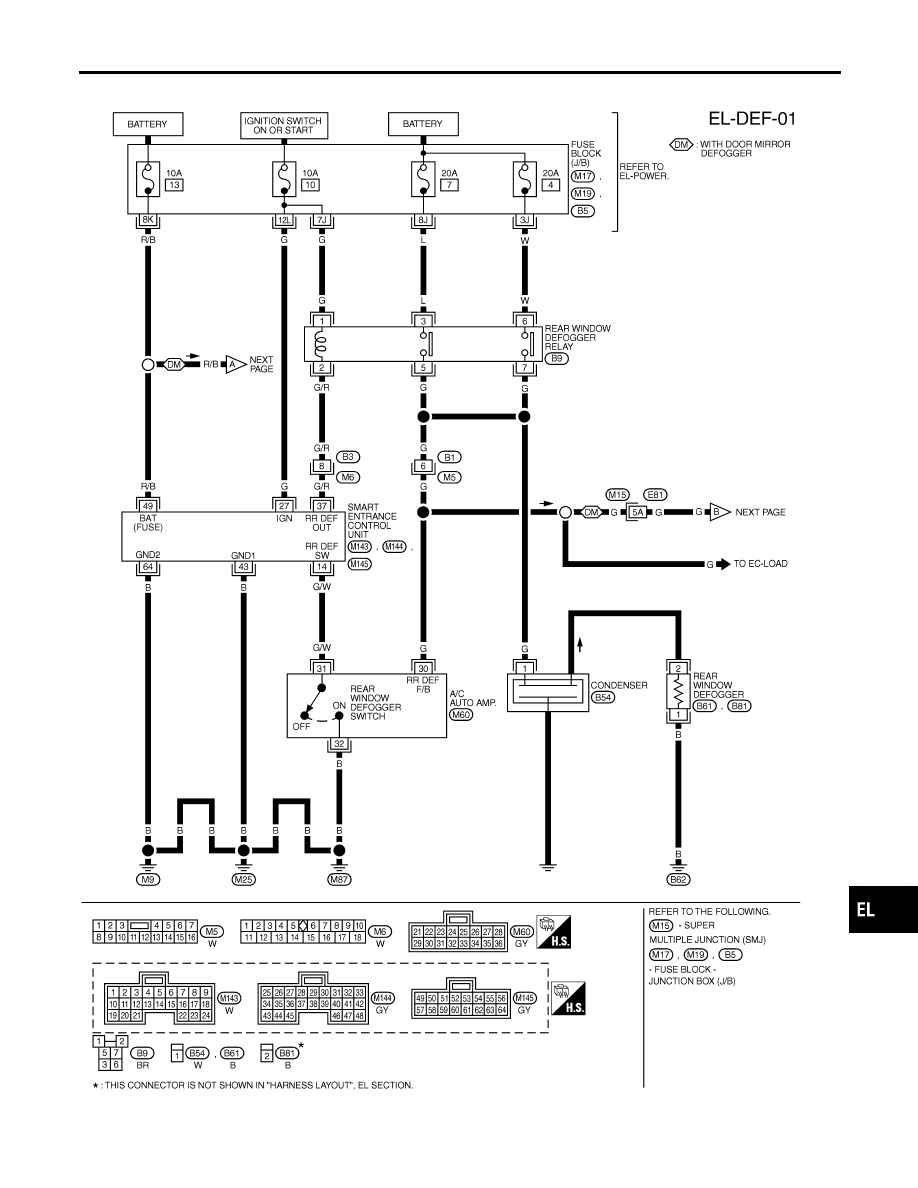

REAR WINDOW DEFOGGER

Wiring Diagram — DEF —

EL-185

MEL118N

SEL978XB

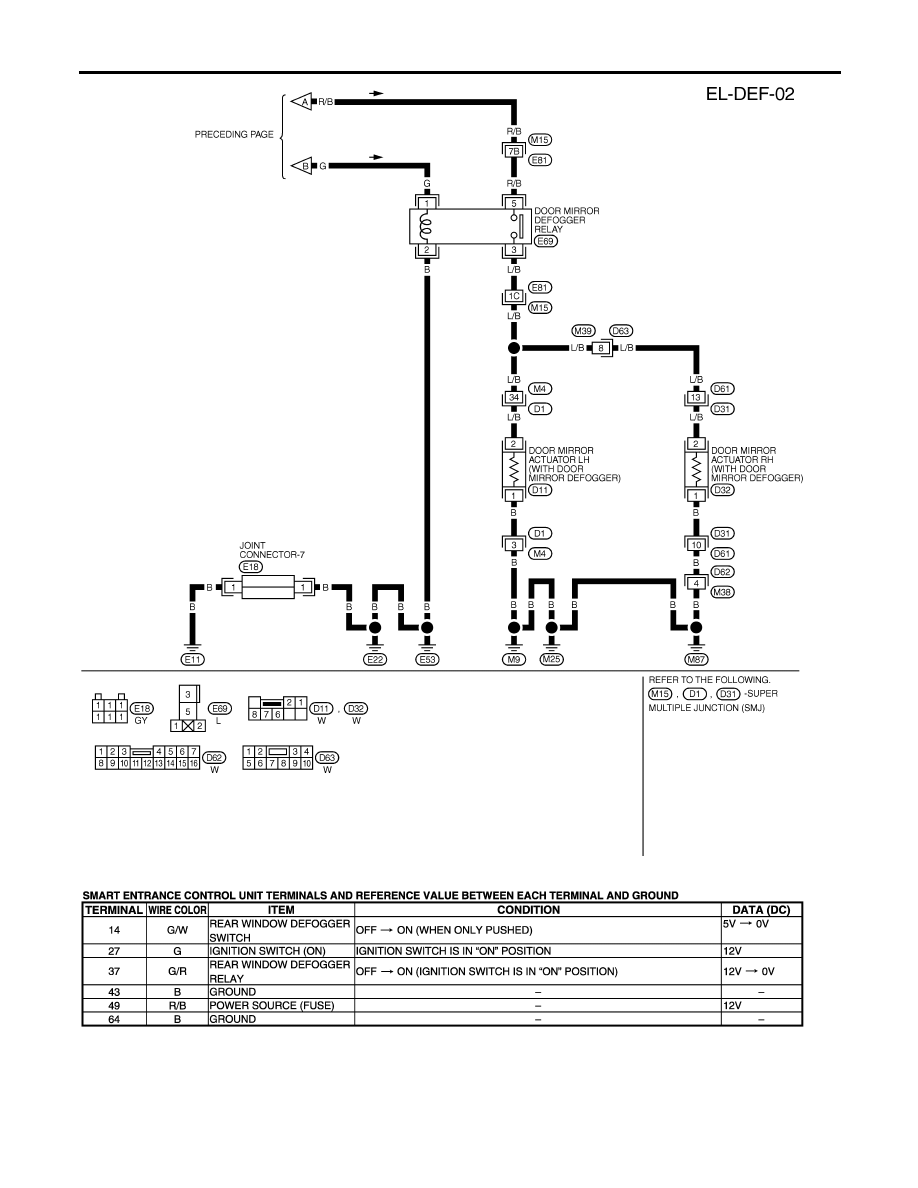

REAR WINDOW DEFOGGER

Wiring Diagram — DEF — (Cont’d)

EL-186

SEF289X

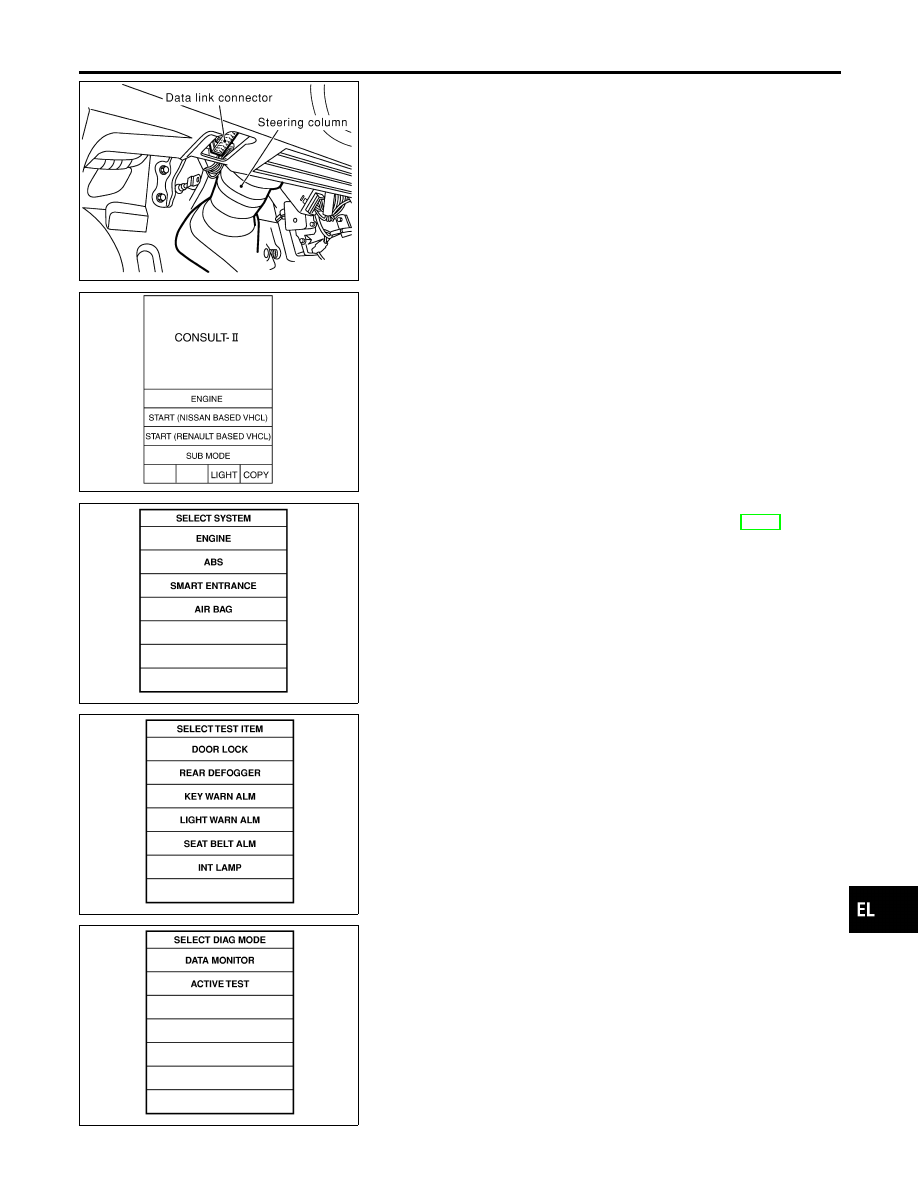

CONSULT-II Inspection Procedure

=NHEL0218

“REAR DEFOGGER”

NHEL0218S01

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” and “CONSULT-II CONVERTER” to
the data link connector.

SKIA3098E

3.

Turn ignition switch “ON”.

4.

Touch “START (NISSAN BASED VHCL)”.

SEL398Y

5.

Touch “SMART ENTRANCE”.
If “SMART ENTRANCE” is not indicated, go to GI-42.

SEL023X

6.

Touch “REAR DEFOGGER”.

SEL322W

7.

Select diagnosis mode.
“DATA MONITOR” and “ACTIVE TEST” are available.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

REAR WINDOW DEFOGGER

CONSULT-II Inspection Procedure

EL-187

CONSULT-II Application Items

NHEL0219

“REAR DEFOGGER”

NHEL0219S01

Data Monitor

NHEL0219S0101

Monitored Item

Description

IGN ON SW

Indicates [ON/OFF] condition of ignition switch.

REAR DEF SW

Indicates [ON/OFF] condition of rear window defogger switch.

Active Test

NHEL0219S0102

Test Item

Description

REAR DEFOGGER

This test is able to check rear window defogger operation. Rear window defogger activates
when “ON” on CONSULT-II screen is touched.

REAR WINDOW DEFOGGER

CONSULT-II Application Items

EL-188
