Wiring Diagram — COMPAS —

NHEL0308

MEL607Q

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

COMPASS

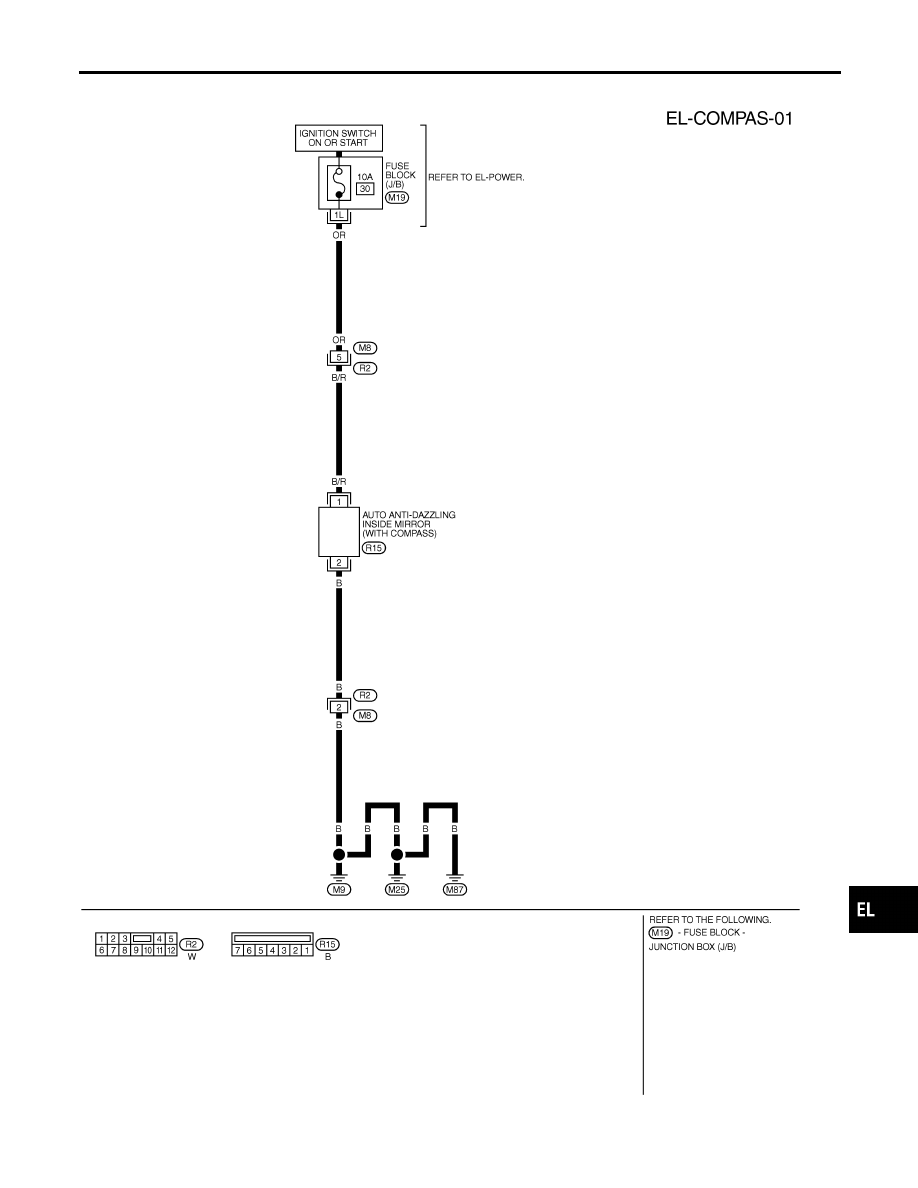

Wiring Diagram — COMPAS —

EL-149

Schematic

NHEL0049

MEL647R

WARNING LAMPS

Schematic

EL-150

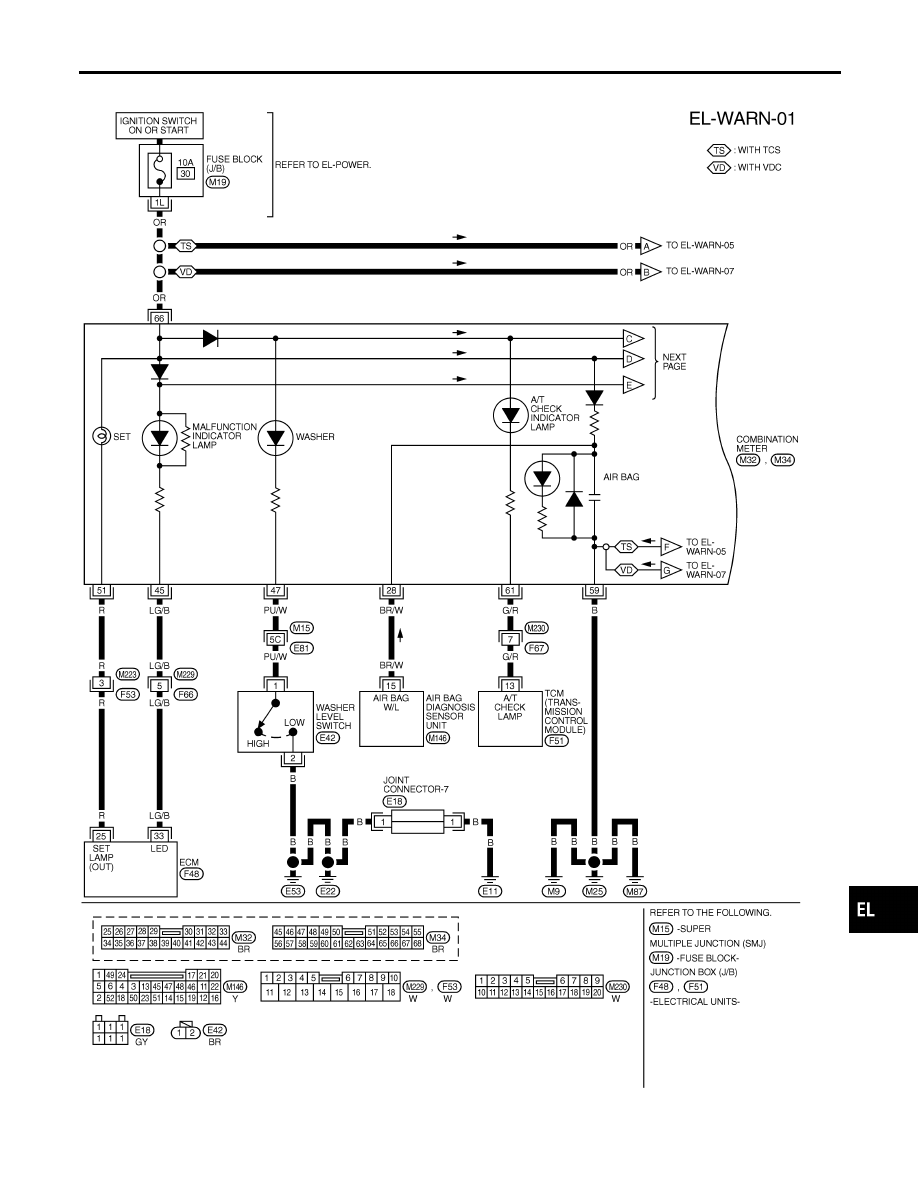

Wiring Diagram — WARN —

NHEL0050

MEL648R

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING LAMPS

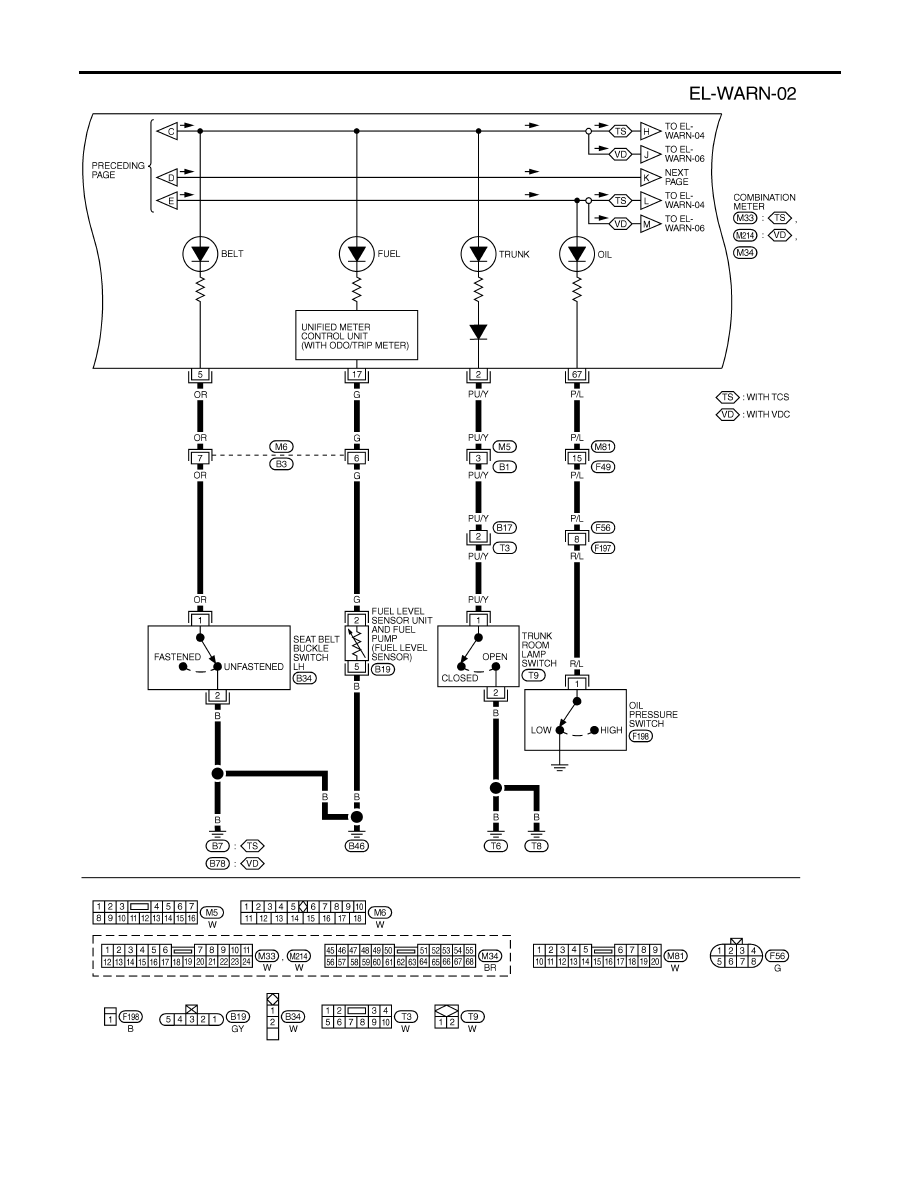

Wiring Diagram — WARN —

EL-151

MEL649R

WARNING LAMPS

Wiring Diagram — WARN — (Cont’d)

EL-152
