METERS AND GAUGES

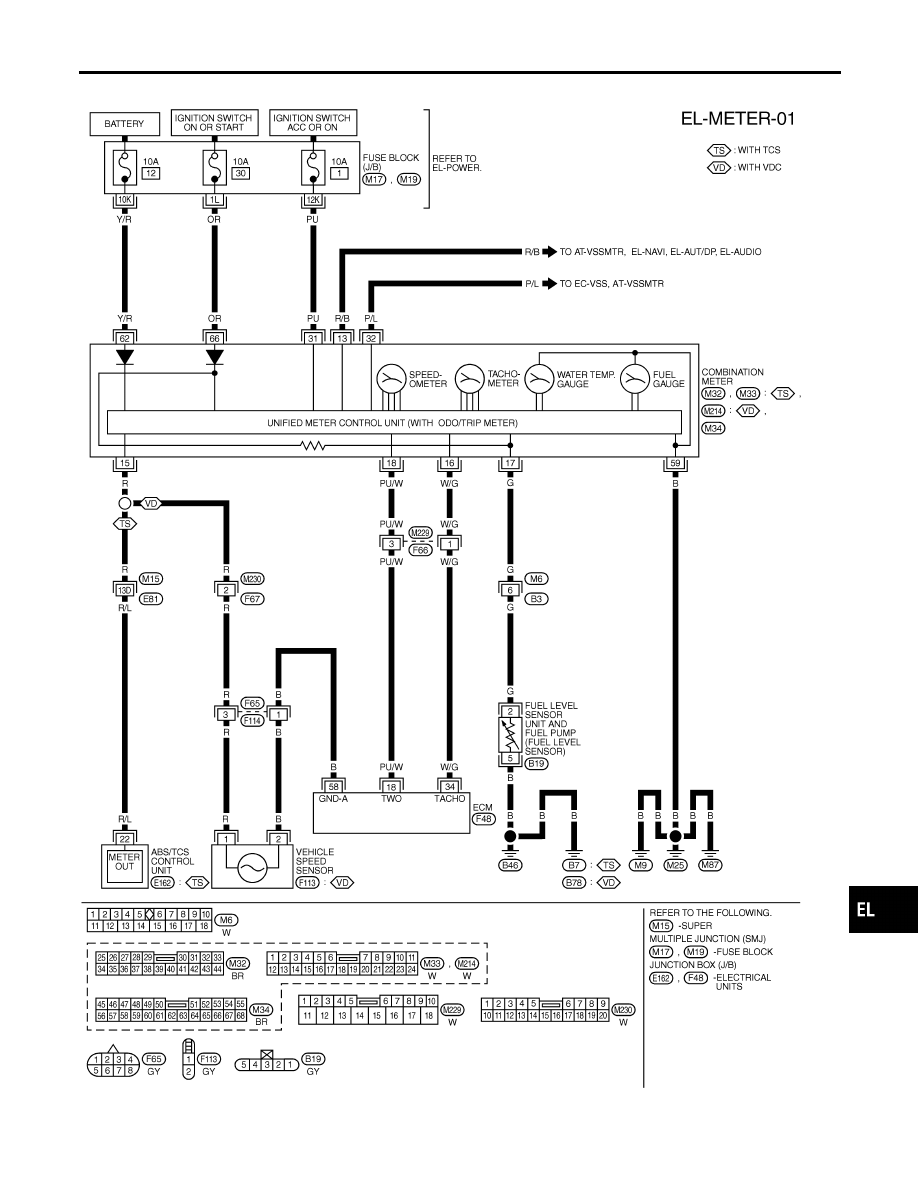

Wiring Diagram — METER —

EL-129

Meter/Gauge Operation and Odo/Trip Meter
Segment Check in Diagnosis Mode

NHEL0151

DIAGNOSIS FUNCTION

NHEL0151S01

I

Odo/trip meter segment can be checked in diagnosis mode.

I

Meters/gauges can be checked in diagnosis mode.

HOW TO ALTERNATE DIAGNOSIS MODE

NHEL0151S02

1.

Turn ignition switch to ON and change odo/trip meter to “TRIP
A”.

2.

Turn ignition switch to OFF.

3.

Turn ignition switch to ON when pushing odo/trip meter switch.

4.

Release odo/trip meter switch 1 second after ignition switch is
turned ON.

5.

Push odo/trip meter switch more than three times within 5
seconds.

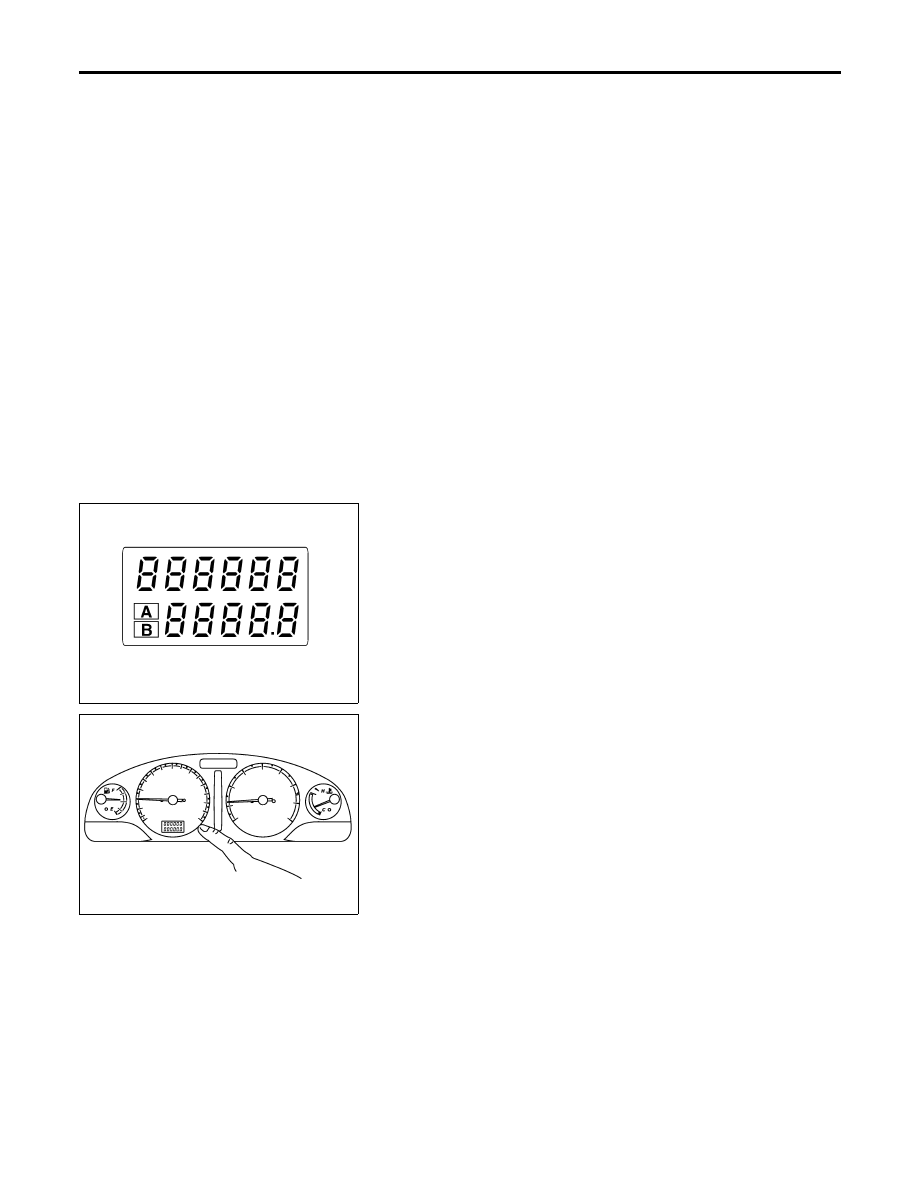

SEL176W

6.

All odo/trip meter segments should be turned on.

NOTE:
If some segments are not turned on, unified meter control unit with
odo/trip meter should be replaced.

At this point, the unified control meter is turned to diagnosis
mode.

SEL177W

7.

Push odo/trip meter switch. Indication of each meter/gauge
should be as shown left during pushing odo/trip meter switch
if it is no malfunctioning.

NOTE:
It takes about a few seconds for indication of fuel gauge and water
temperature gauge to become stable.

METERS AND GAUGES

Meter/Gauge Operation and Odo/Trip Meter Segment Check in Diagnosis Mode

EL-130

Trouble Diagnoses

NHEL0046

PRELIMINARY CHECK

NHEL0046S04

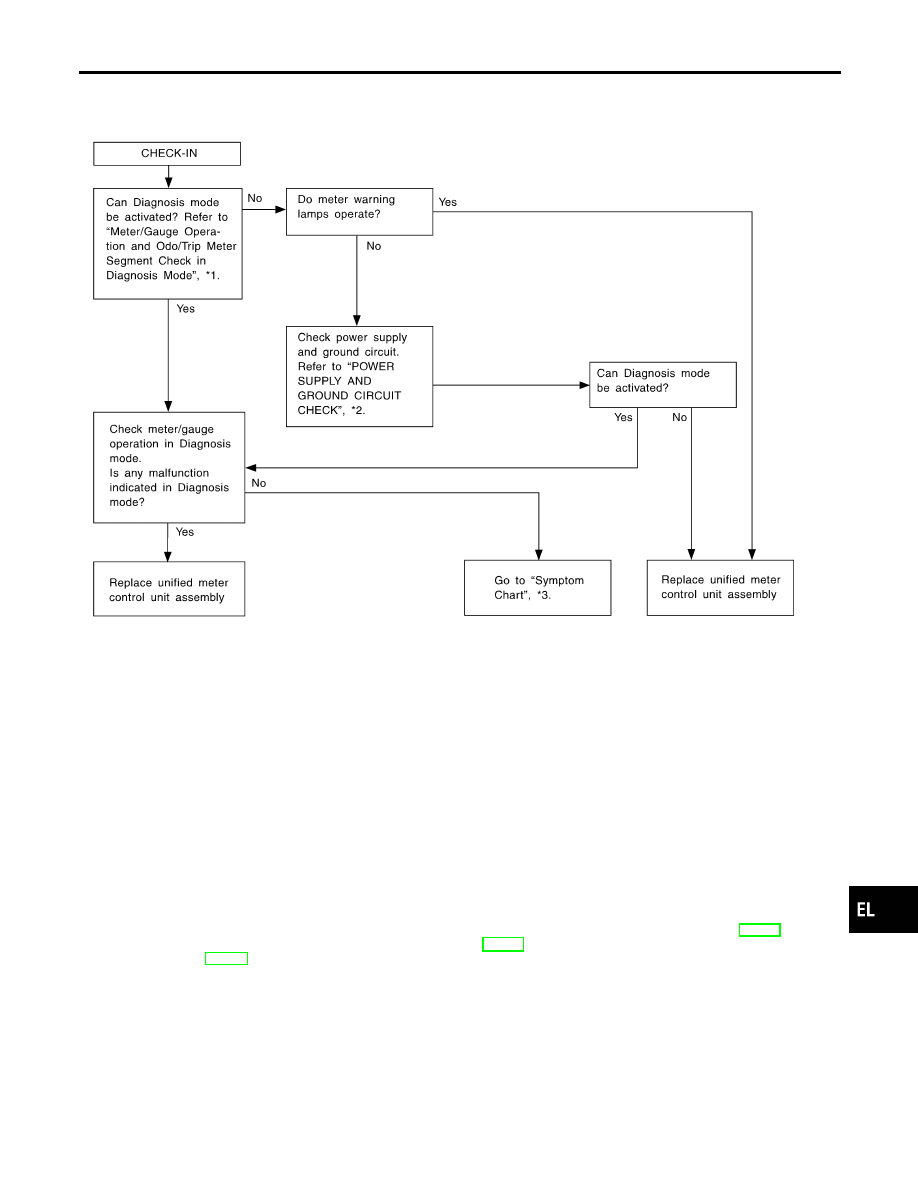

SEL479Y

*1: Meter/Gauge Operation and Odo/

Trip Meter Segment Check in
Diagnosis Mode (EL-130)

*2: POWER SUPPLY AND GROUND

CIRCUIT CHECK (EL-133)

*3: Symptom Chart (EL-132)

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

METERS AND GAUGES

Trouble Diagnoses

EL-131

SYMPTOM CHART

NHEL0046S11

Symptom

Possible causes

Repair order

One of speedometer/
tachometer/fuel gauge/
water temp. gauge is mal-
functioning.

1. Sensor signal

- Vehicle speed signal
- Engine revolution signal
- Fuel gauge
- Water temp. gauge

2. Unified meter control unit

1. Check the sensor for malfunctioning meter/gauge.

INSPECTION/VEHICLE SPEED SENSOR (Refer to
EL-134.)
INSPECTION/ENGINE REVOLUTION SIGNAL
(Refer to EL-136.)
INSPECTION/FUEL LEVEL SENSOR UNIT (Refer to
EL-137.)
INSPECTION/THERMAL TRANSMITTER (Refer to
EL-138.)

2. Replace unified meter control unit assembly.

Multiple meter/gauge are
malfunctioning. (except
odo/trip meter)

Unified meter control unit

Before starting trouble diagnoses below, perform PRELIMINARY
CHECK, EL-131.
