2

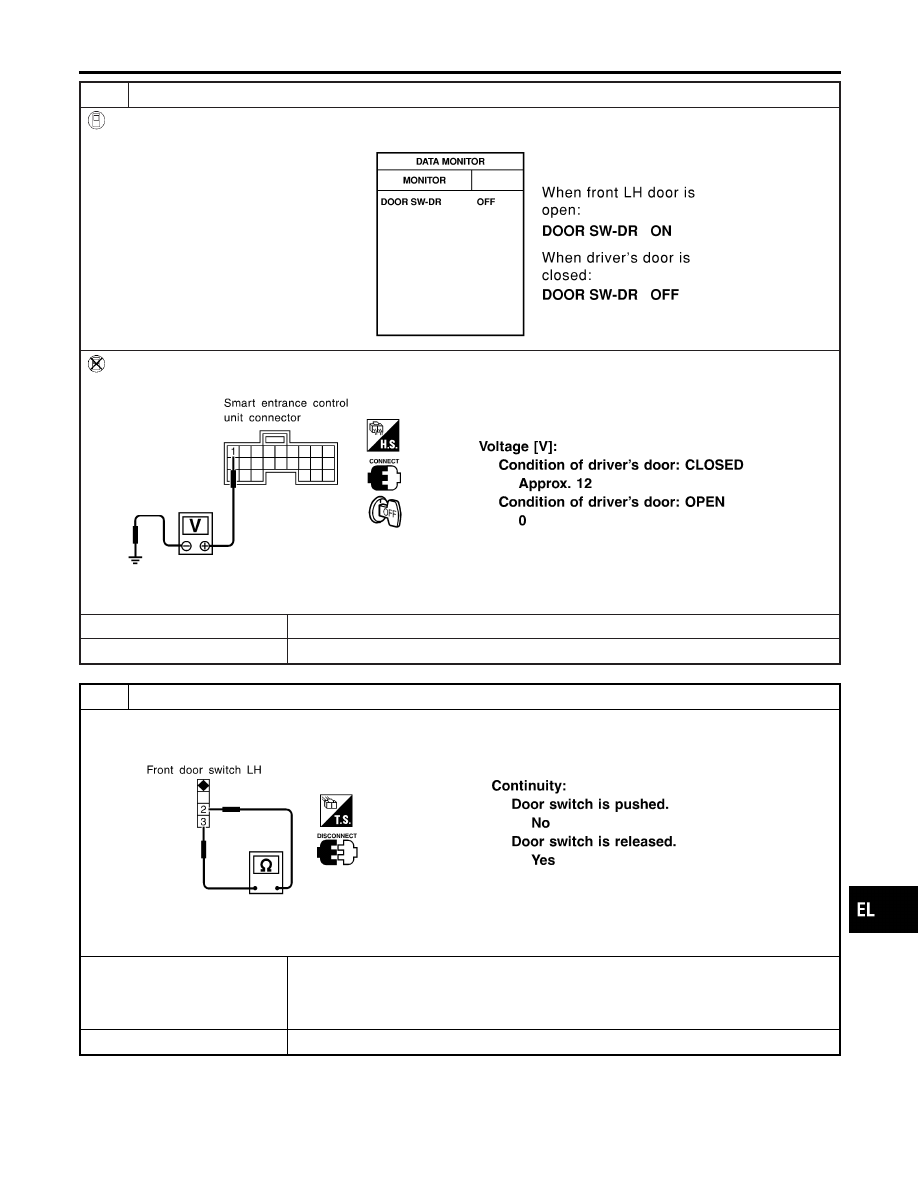

CHECK FRONT DOOR SWITCH LH INPUT SIGNAL

With CONSULT-II

Check driver door switch signal (“DOOR SW-DR”) in “DATA MONITOR” mode with CONSULT-II.

SEL319WA

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M143 terminal 1 (LG) and ground.

SEL004YC

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

CHECK FRONT DOOR SWITCH LH

Check continuity between front door switch LH connector B29 terminals 2 and 3.

SEL325WB

OK or NG

OK

©

Check the following.

I

Front door switch LH ground circuit and condition

I

Harness for open or short between smart entrance control unit and front door switch
LH

NG

©

Replace front door switch LH.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

Trouble Diagnoses for Interior Lamp Timer (Cont’d)

EL-113

4

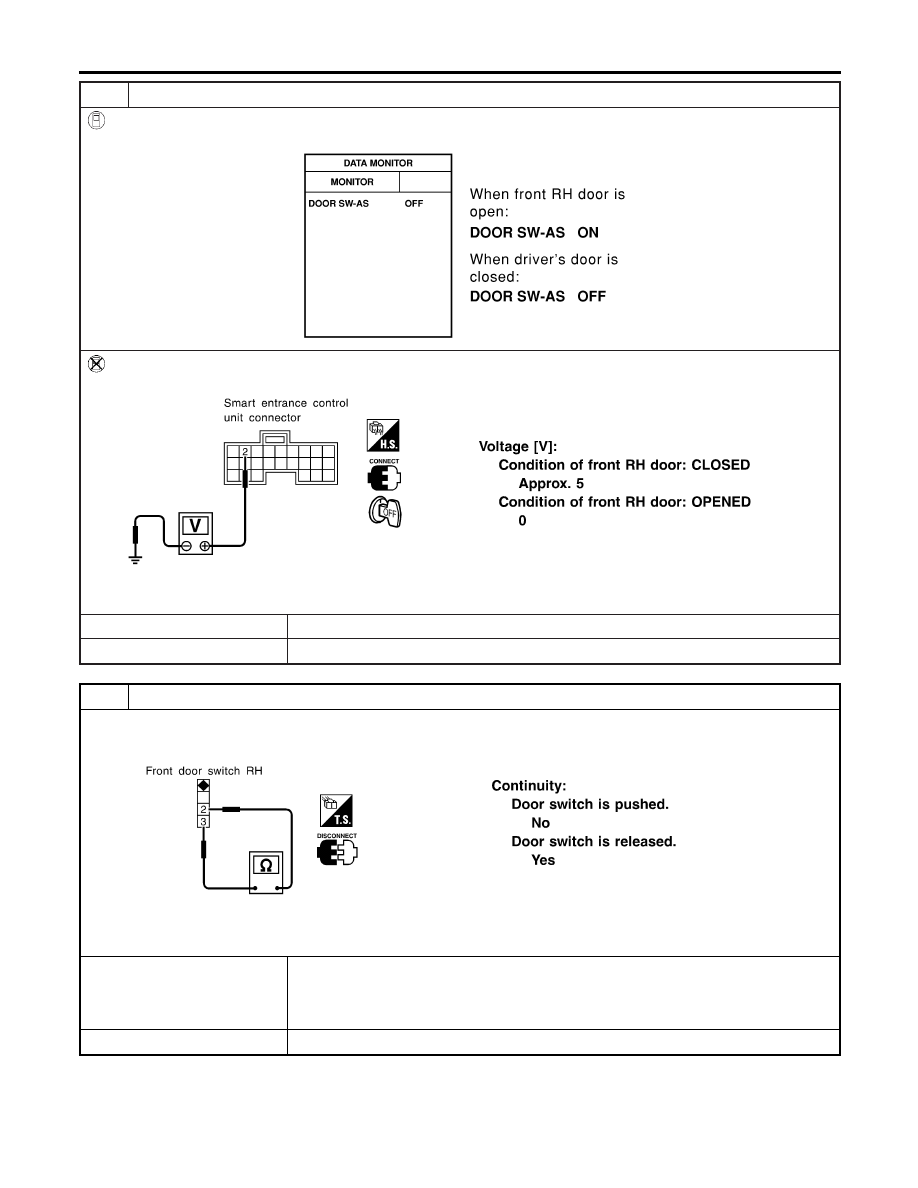

CHECK FRONT DOOR SWITCH RH INPUT SIGNAL

With CONSULT-II

Check front door switch RH signal (“DOOR SW-AS”) in “DATA MONITOR” mode with CONSULT-II.

SEL153Y

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M143 terminal 2 (R/L) and ground.

SEL152Y

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

5

CHECK FRONT DOOR SWITCH RH

Check continuity between front door switch RH connector B129 terminals 2 and 3.

SEL325WC

OK or NG

OK

©

Check the following.

I

Front door switch RH ground circuit and condition

I

Harness for open or short between smart entrance control unit and front door switch
RH

NG

©

Replace front door switch RH.

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

Trouble Diagnoses for Interior Lamp Timer (Cont’d)

EL-114

6

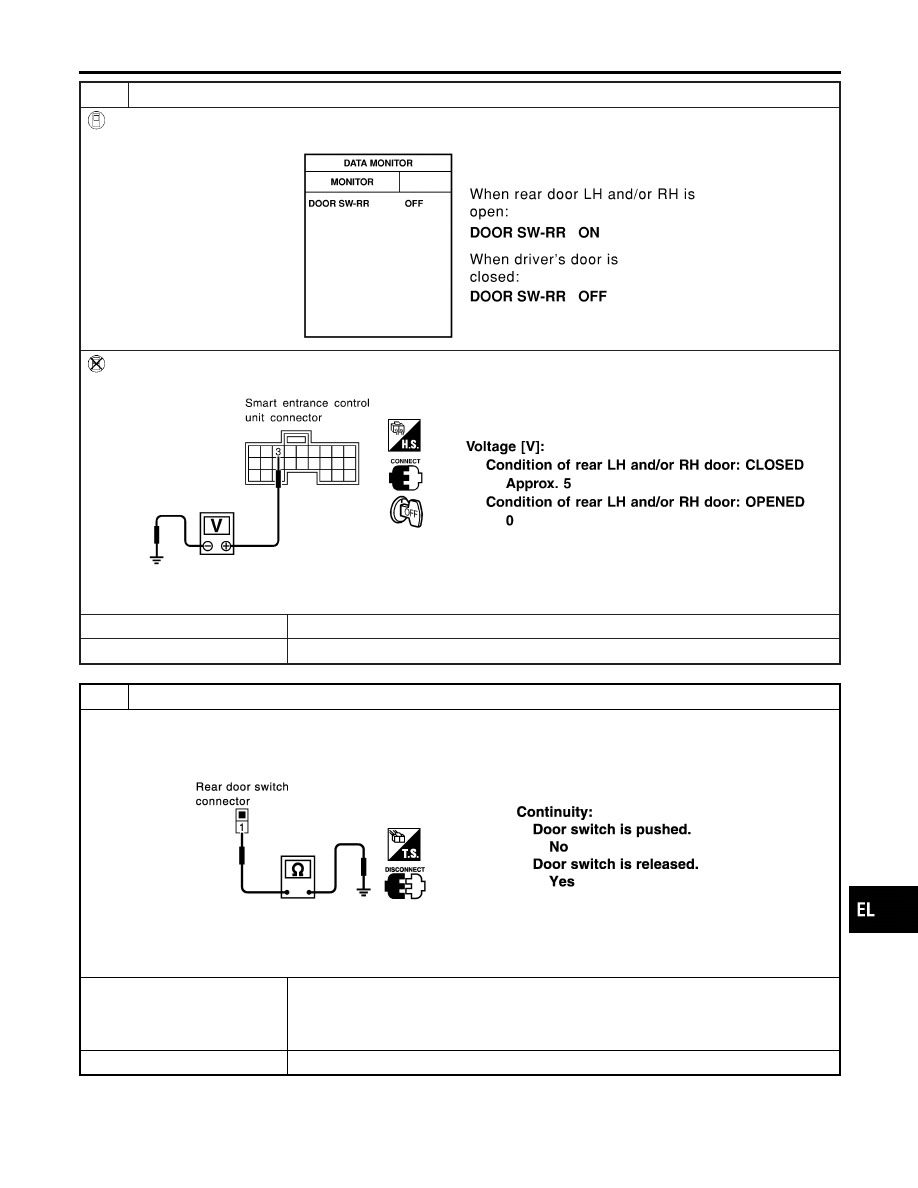

CHECK REAR DOOR SWITCHES LH AND RH INPUT SIGNAL

With CONSULT-II

Check door switches (“DOOR SW-RR”) in “DATA MONITOR” mode with CONSULT-II.

SEL154Y

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M143 terminals 3 (R/W) and ground.

SEL155Y

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 7.

7

CHECK REAR DOOR SWITCHES LH AND RH

1. Disconnect rear door switch LH and/or RH harness connector.
2. Check continuity between rear door switch LH and/or RH terminal 1 and ground.

SEL899Y

OK or NG

OK

©

Check the following.

I

Rear door switch LH and/or RH ground circuit or door switch ground condition

I

Harness for open or short between smart entrance control unit and rear door switch
LH and/or RH

NG

©

Replace rear door switch LH and/or RH.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

Trouble Diagnoses for Interior Lamp Timer (Cont’d)

EL-115

8

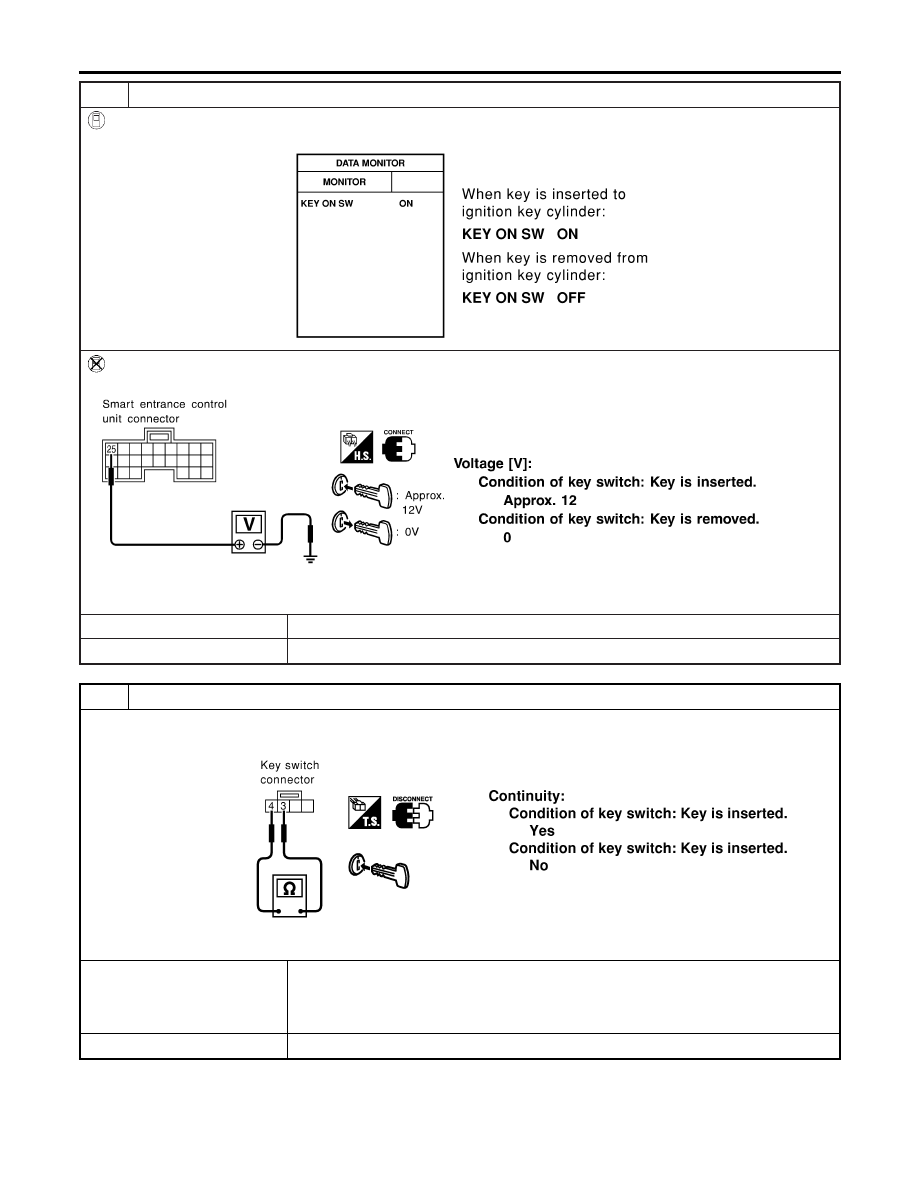

CHECK KEY SWITCH INPUT SIGNAL

With CONSULT-II

Check key switch (“KEY ON SW”) in “DATA MONITOR” mode with CONSULT-II.

SEL315W

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M144 terminal 25 (B/R) and ground.

SEL011Y

OK or NG

OK

©

GO TO 10.

NG

©

GO TO 9.

9

CHECK KEY SWITCH (INSERT)

Check continuity between key switch harness connector E154 terminals 3 and 4.

SEL549Y

OK or NG

OK

©

Check the following.

I

10A fuse [No. 13, located in fuse block (J/B)]

I

Harness for open or short between key switch and fuse

I

Harness for open or short between smart entrance control unit and key switch

NG

©

Replace key switch.

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

Trouble Diagnoses for Interior Lamp Timer (Cont’d)

EL-116
