SEF289X

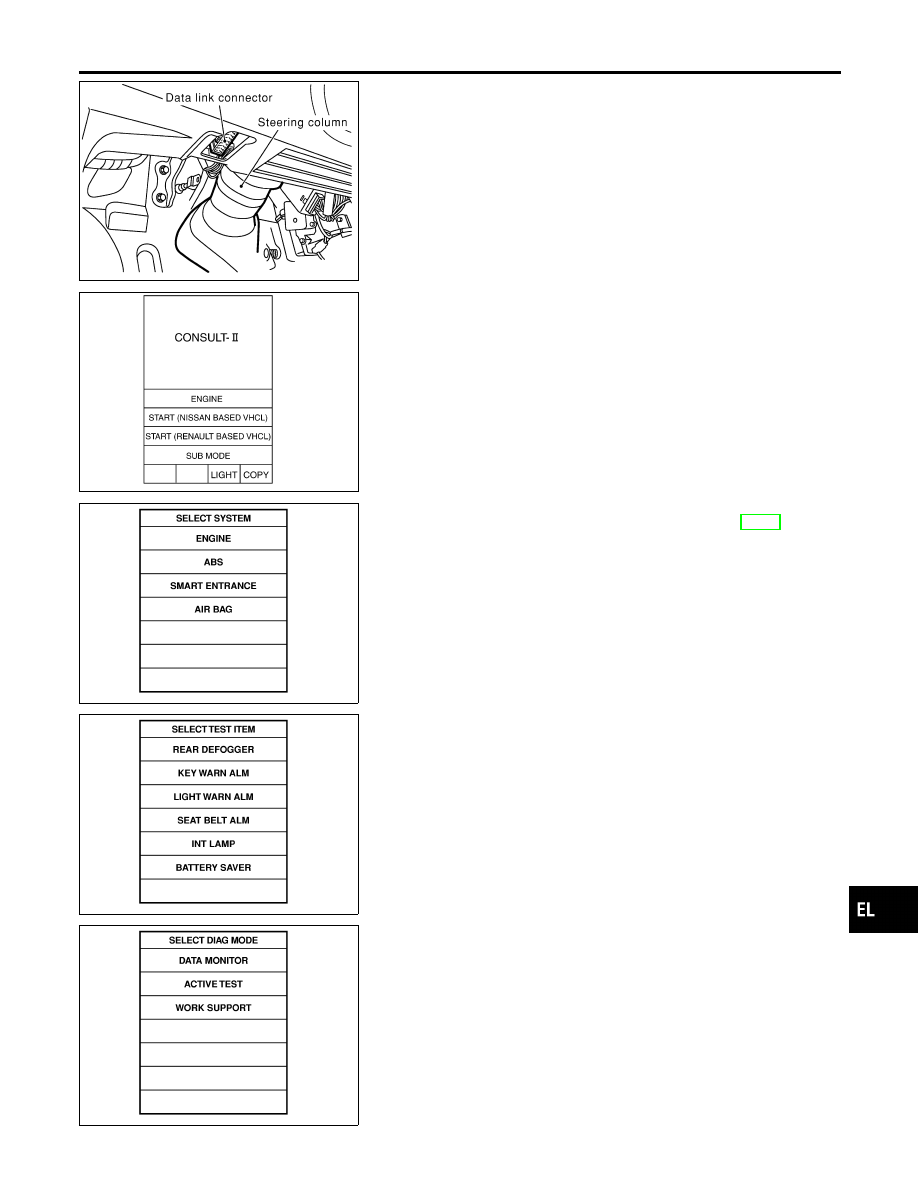

CONSULT-II Inspection Procedure

=NHEL0213

“INT LAMP”/“BATTERY SAVER”

NHEL0213S01

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” and “CONSULT-II CONVERTER” to
the data link connector.

SKIA3098E

3.

Turn ignition switch “ON”.

4.

Touch “START (NISSAN BASED VHCL)”.

SEL398Y

5.

Touch “SMART ENTRANCE”.
If “SMART ENTRANCE” is not indicated, go to GI-42.

SEL399Y

6.

Touch “INT LAMP” or “BATTERY SAVER”.

SEL400Y

7.

Select diagnosis mode.
“DATA MONITOR”, “ACTIVE TEST” and “WORK SUPPORT”
are available for “INT LAMP” and “BATTERY SAVER”.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

CONSULT-II Inspection Procedure

EL-109

CONSULT-II Application Items

NHEL0214

“INT LAMP”

NHEL0214S01

Data Monitor

NHEL0214S0101

Monitored Item

Description

IGN ON SW

Indicates [ON/OFF] condition of ignition switch.

DOOR SW-RR

Indicates [ON/OFF] condition of ignition switch.

KEY ON SW

Indicates [ON/OFF] condition of key switch.

DOOR SW-DR

Indicates [ON/OFF] condition of front door switch LH.

DOOR SW-AS

Indicates [ON/OFF] condition of front door switch RH.

LOCK SW DR/AS

Indicates [ON/OFF] condition of front door lock switch.

UNLK SW DR/AS

Indicates [ON/OFF] condition of front door lock switch.

KEY CYL LK-SW

Indicates [ON/OFF] condition of front door key cylinder switch.

KEY CYL UN-SW

Indicates [ON/OFF] condition of front door key cylinder switch.

LK BUTTON/SIG

Indicates [ON/OFF] condition of unlock signal from remote controller.

UN BUTTON/SIG

Indicates [ON/OFF] condition of unlock signal from remote controller.

Active Test

NHEL0214S0102

Test Item

Description

INT LAMP

This test enables to check interior lamp operation.
When “ON” on CONSULT-II screen is touched:

I

Interior lamp turns on when the switch is at DOOR.
(Smart entrance control unit supplies power and ground to interior lamp.)

IGN ILLUM

This test enables to check ignition key hole illumination operation. The illumination turns on when
“ON” on CONSULT-II screen is touched.

STEP LAMP

This test enables to check step lamp operation.
The illumination turns on when “ON” on CONSULT-II screen is touched.

Work Support

NHEL0214S0103

Work Item

Description

ROOM LAMP TIMER SET

Interior lamp timer mode can be changed by mode setting. Selects ON-OFF of the room lamp
illumination at the time the driver door is unlocked.

“BATTERY SAVER”

NHEL0214S02

Data Monitor

NHEL0214S0201

Monitored Item

Description

IGN ON SW

Indicates [ON/OFF] condition of ignition switch.

DOOR SW-RR

Indicates [ON/OFF] condition of ignition switch.

KEY ON SW

Indicates [ON/OFF] condition of key switch.

DOOR SW-DR

Indicates [ON/OFF] condition of front door switch LH.

DOOR SW-AS

Indicates [ON/OFF] condition of front door switch RH.

LOCK SW DR/AS

Indicates [ON/OFF] condition of front door lock switch.

UNLK SW DR/AS

Indicates [ON/OFF] condition of front door lock switch.

KEY CYL LK-SW

Indicates [ON/OFF] condition of front door key cylinder switch.

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

CONSULT-II Application Items

EL-110

Monitored Item

Description

KEY CYL UN-SW

Indicates [ON/OFF] condition of front door key cylinder switch.

LK BUTTON/SIG

Indicates [ON/OFF] condition of unlock signal from remote controller.

UN BUTTON/SIG

Indicates [ON/OFF] condition of unlock signal from remote controller.

Active Test

NHEL0214S0202

Test Item

Description

BATTERY SAVER

This test enables to check interior lamp, front step lamps, spot lamp, vanity mirror illuminations
and trunk room lamp operations.
When touch “ON” on CONSULT-II screen.

I

Interior lamp turns on when the switch is in ON.
(Smart entrance control unit supplies power to interior lamp.)

I

Front step lamps turn on when any doors are open.
(Smart entrance control unit supplies power to front step lamps.)

I

Spot lamp, vanity mirror illuminations, trunk room lamp turn on when the switch is in ON.
(Smart entrance control unit supplies power to Spot lamp, vanity mirror illuminations, trunk
room lamp.)

Work Support

NHEL0214S0203

Work Item

Description

ROOM LAMP BAT SAV SET

Interior lamp battery saver control period can be changed by mode setting. Selects interior lamp
battery saver control period between two modes.

I

MODE 1 (30 minutes)/MODE 2 (60 minutes)

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

CONSULT-II Application Items (Cont’d)

EL-111

Trouble Diagnoses for Interior Lamp Timer

=NHEL0215

DIAGNOSTIC PROCEDURE 1

NHEL0215S01

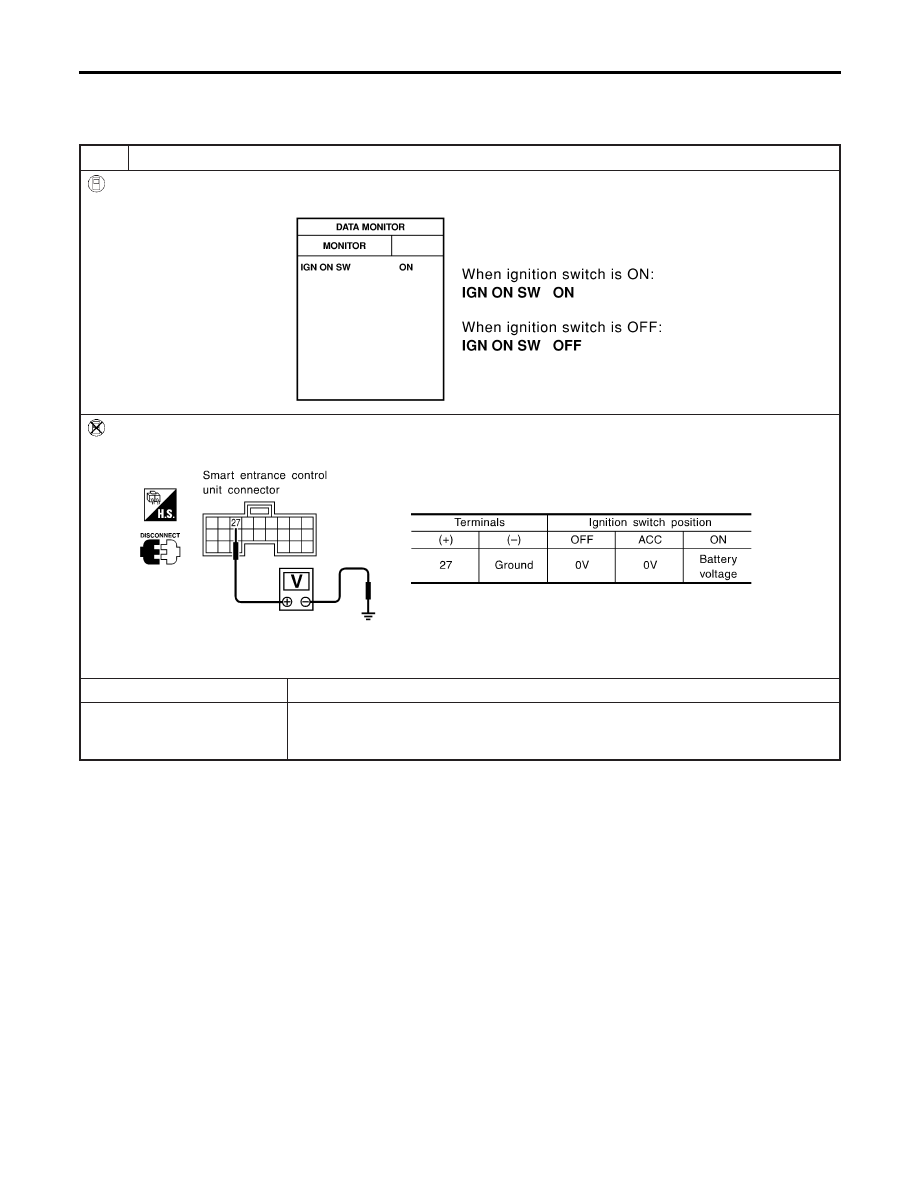

SYMPTOM: Interior lamp timer does not operate.

1

CHECK IGNITION ON SIGNAL

With CONSULT-II

Check ignition switch ON signal (“IGN ON SW”) in “DATA MONITOR” mode with CONSULT-II.

SEL318W

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M144 terminal 27 (G) and ground.

SEL003Y

OK or NG

OK

©

GO TO 2.

NG

©

Check the following.

I

10A fuse [No. 10, located in fuse block (J/B)]

I

Harness for open or short between smart entrance control unit and fuse

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

Trouble Diagnoses for Interior Lamp Timer

EL-112
