MEL641R

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

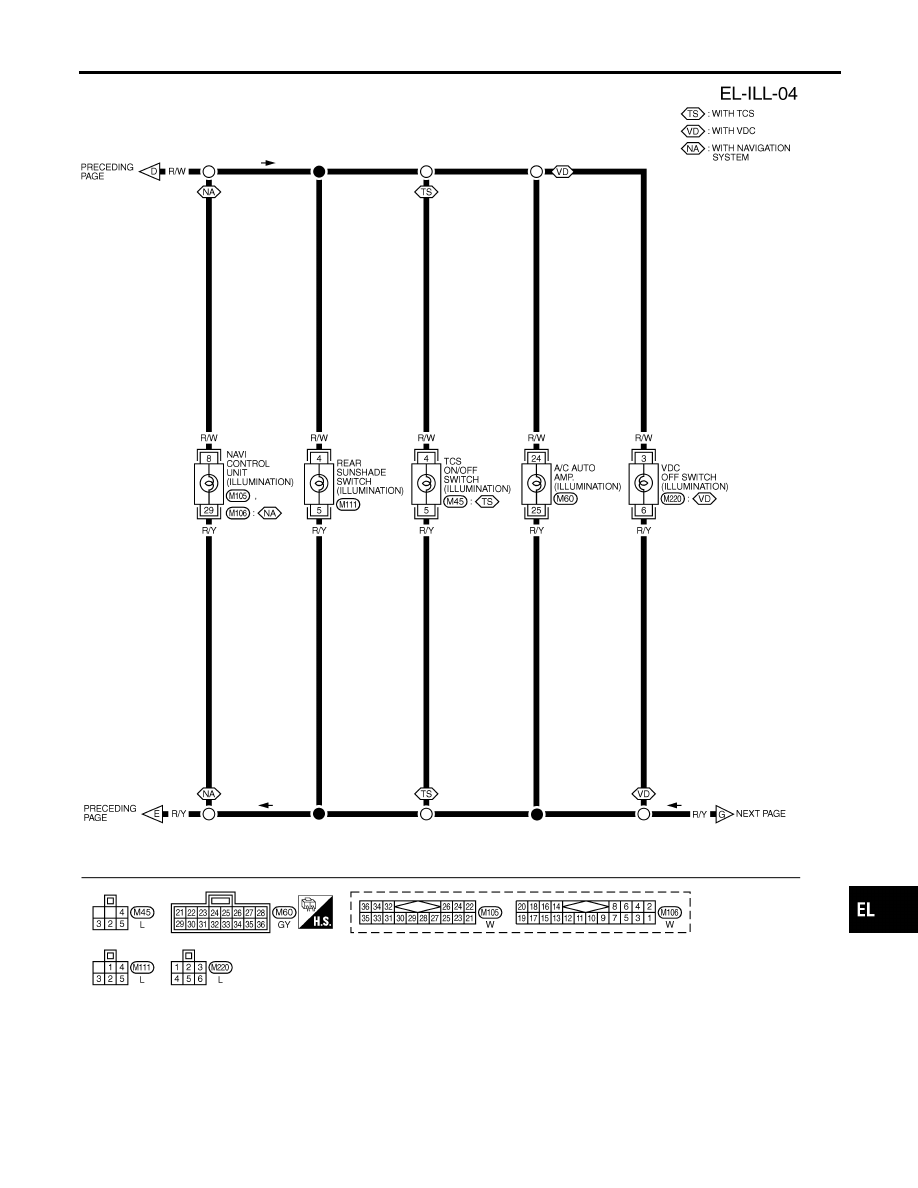

ILLUMINATION

Wiring Diagram — ILL — (Cont’d)

EL-97

MEL286O

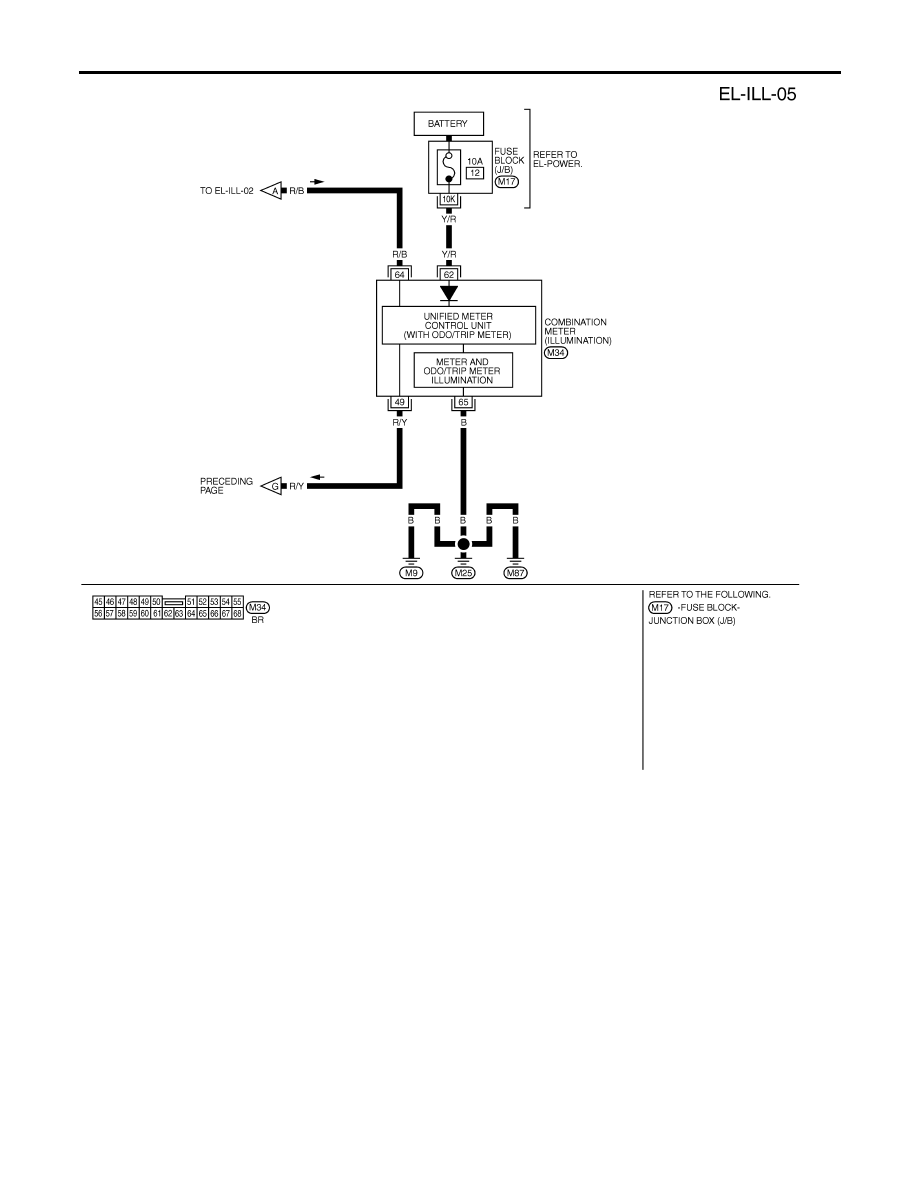

ILLUMINATION

Wiring Diagram — ILL — (Cont’d)

EL-98

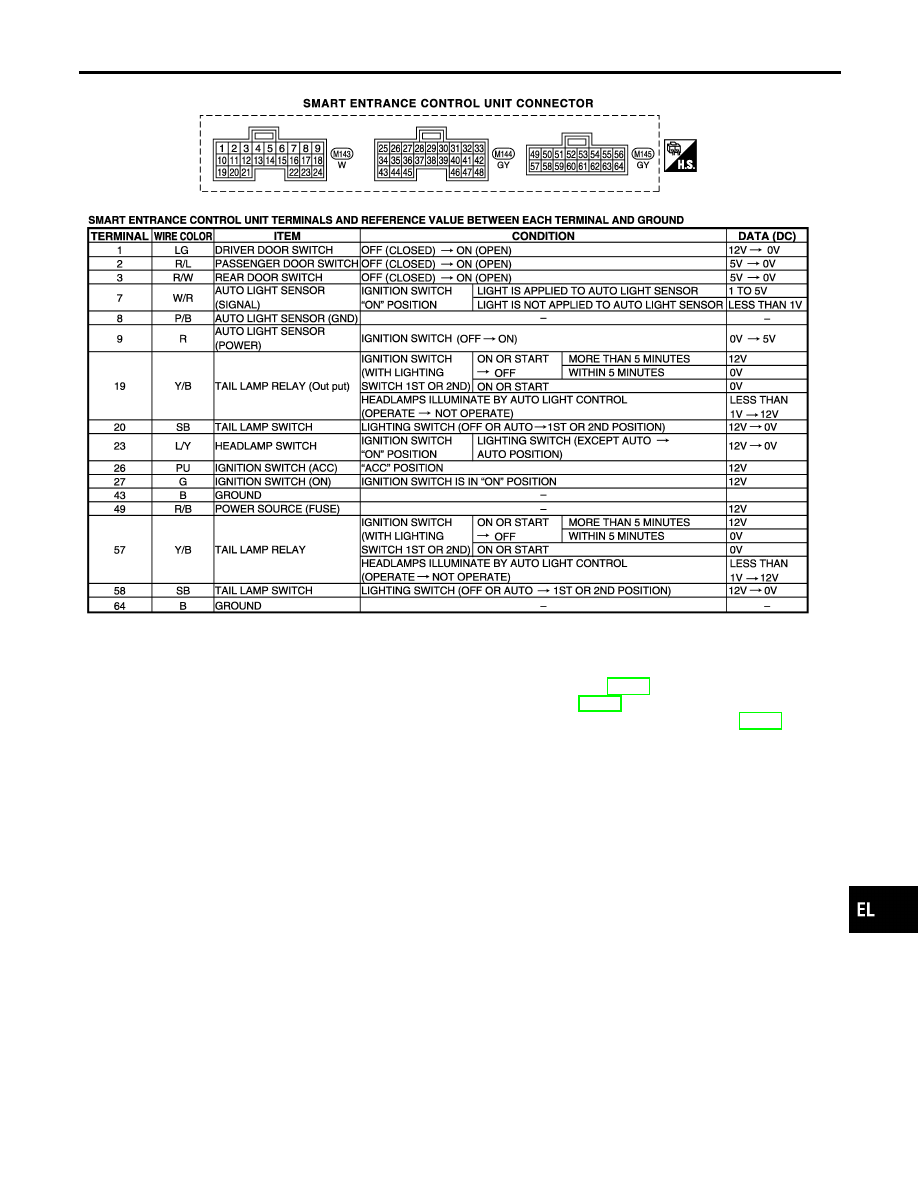

SEL548YA

NOTE:
For CONSULT-II Inspection Procedure, refer to “HEADLAMP (FOR USA)” (EL-46).
For CONSULT-II Application Items, refer to “HEADLAMP (FOR USA)” (EL-47).
Trouble Diagnoses for exterior lamp battery saver control, refer to “HEADLAMP (FOR USA)” (EL-47).

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

ILLUMINATION

Wiring Diagram — ILL — (Cont’d)

EL-99

System Description

NHEL0165

POWER SUPPLY AND GROUND

NHEL0165S01

Power is supplied at all times:

I

through 10A fuse [No. 13, located in the fuse block (J/B)]

I

to key switch terminal 3 and

I

to smart entrance control unit terminal 49.

When the key is removed from ignition key cylinder, power is interrupted:

I

through key switch terminal 4

I

to smart entrance control unit terminal 25.

With the ignition switch in the ON or START position, power is supplied:

I

through 10A fuse [No. 10, located in the fuse block (J/B)]

I

to smart entrance control unit terminal 27.

Ground is supplied:

I

to smart entrance control unit terminal 43 and 64

I

through body grounds terminals M9, M25 and M87.

When the front driver side door is opened, ground is supplied:

I

through body grounds B7 (with TCS) or B78 (with VDC) and B46

I

to front door switch LH terminal 3

I

from front door switch LH terminal 2

I

to smart entrance control unit terminal 1.

When the front passenger side door is opened, ground is supplied:

I

through body grounds B106 and B127

I

to front door switch RH terminal 3

I

from front door switch RH terminal 2

I

to smart entrance control unit terminal 2.

When any other door (except front door) is opened, ground is supplied to smart entrance control unit termi-
nal 3 in the same manner as the front door switch.
When the front driver side door is unlocked by the central switch, the smart entrance control unit receives a
ground signal:

I

through body grounds terminals M9, M25 and M87

I

to front power window main switch terminal 5 or

I

to front power window switch RH terminal 7

I

from front power window main switch terminal 8 or

I

from front power window switch RH terminal 11

I

to smart entrance control unit terminal 33.

When the front driver side door is unlocked by the front door key cylinder switch, the smart entrance control
unit receives a ground signal:

I

through body grounds terminals M9, M25 and M87

I

to front door key cylinder switch LH terminal 2

I

from front door key cylinder switch LH terminal 1

I

to front power window main switch terminal 19

I

from front power window main switch terminal 8

I

to smart entrance control unit terminal 33.

When a signal, or combination of signals is received by the smart entrance control unit, ground is supplied:

I

through smart entrance control unit terminal 31

I

to interior lamp terminal 2.

With power and ground supplied, the interior lamp illuminates.

SWITCH OPERATION

NHEL0165S02

When interior lamp switch is ON, ground is supplied:

I

through case grounds of interior lamp

I

to interior lamp.

INTERIOR, STEP, SPOT, VANITY MIRROR AND TRUNK ROOM LAMPS

System Description

EL-100
