CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-152.

©

INSPECTION END

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

INJECTOR

Diagnostic Procedure (Cont’d)

EC-701

CONSULT-II Reference Value in Data Monitor
Mode

NHEC0388

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

START SIGNAL

I

Ignition switch: ON

,

START

,

ON

OFF

,

ON

,

OFF

START SIGNAL

CONSULT-II Reference Value in Data Monitor Mode

EC-702

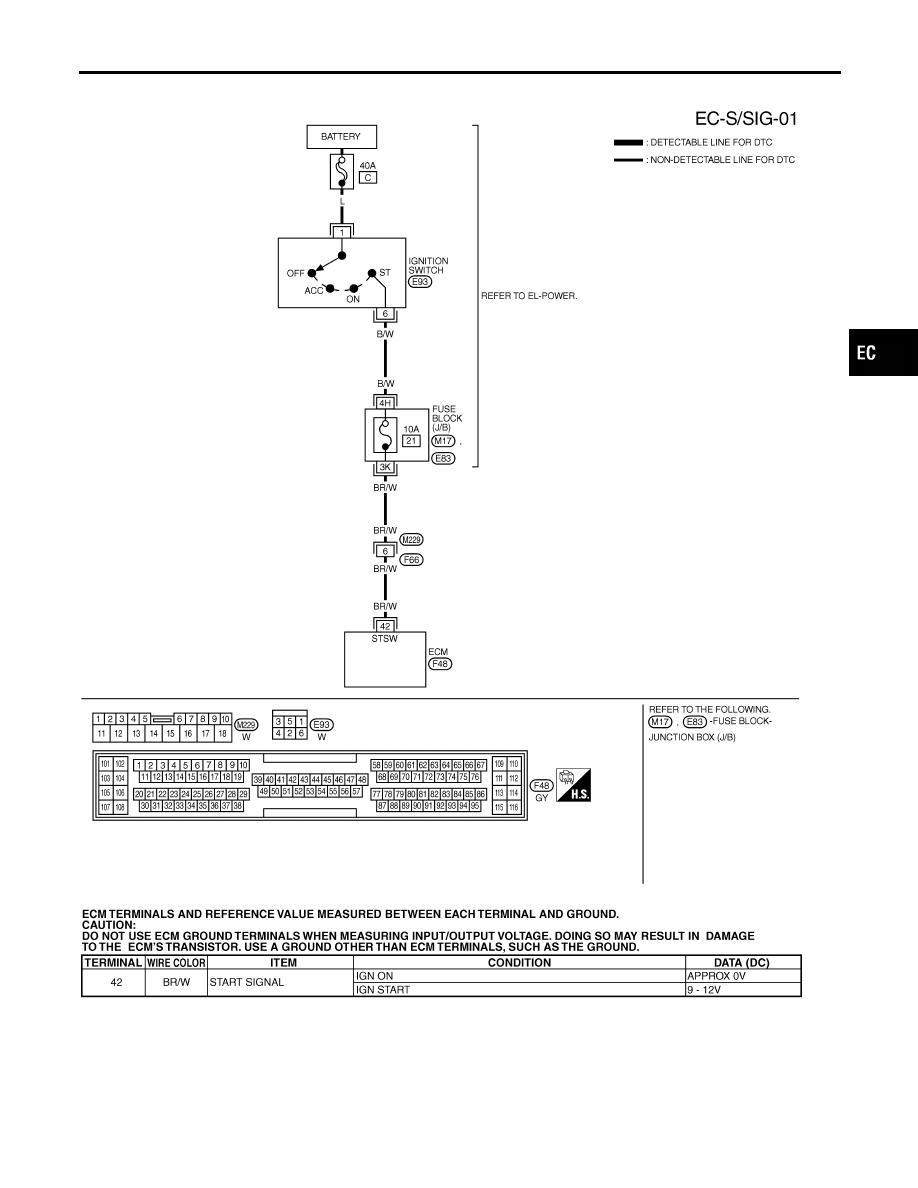

Wiring Diagram

=NHEC0390

MEC565D

SEF638XB

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

START SIGNAL

Wiring Diagram

EC-703

Diagnostic Procedure

NHEC0391

1

INSPECTION START

Do you have CONSULT-II?

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 3.

2

CHECK OVERALL FUNCTION

With CONSULT-II

1. Turn ignition switch ON.
2. Check “START SIGNAL” in “DATA MONITOR” mode with CONSULT-II under the following conditions.

SEF072YA

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 4.

3

CHECK OVERALL FUNCTION

Without CONSULT-II

Check voltage between ECM terminal 42 and ground under the following conditions.

SEF362XB

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 4.

START SIGNAL

Diagnostic Procedure
