Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

58

B

Sensor ground

[Engine is running]

I

Warm-up condition

I

Idle speed

Approximately 0V

64

OR

Accelerator pedal posi-
tion sensor 2 power
supply

[Ignition switch ON]

Approximately 2.5V

70

B/P

Accelerator pedal posi-
tion sensor 2 ground

[Ignition switch ON]

Approximately 0V

73

W

Accelerator pedal posi-
tion sensor 1

[Ignition switch ON]

I

Engine stopped

I

Shift lever: D

I

Accelerator pedal released

0.41 - 0.71V

[Ignition switch ON]

I

Engine stopped

I

Shift lever: D

I

Accelerator pedal fully depressed

More than 3.7V

74

W/B

Accelerator pedal posi-
tion sensor 2

[Ignition switch ON]

I

Engine stopped

I

Shift lever: D

I

Accelerator pedal released

0.08 - 0.48V

[Ignition switch ON]

I

Engine stopped

I

Shift lever: D

I

Accelerator pedal fully depressed

More than 1.8V

111

R

Sensor power supply

[Ignition switch ON]

Approximately 5V

Diagnostic Procedure

NHEC1384

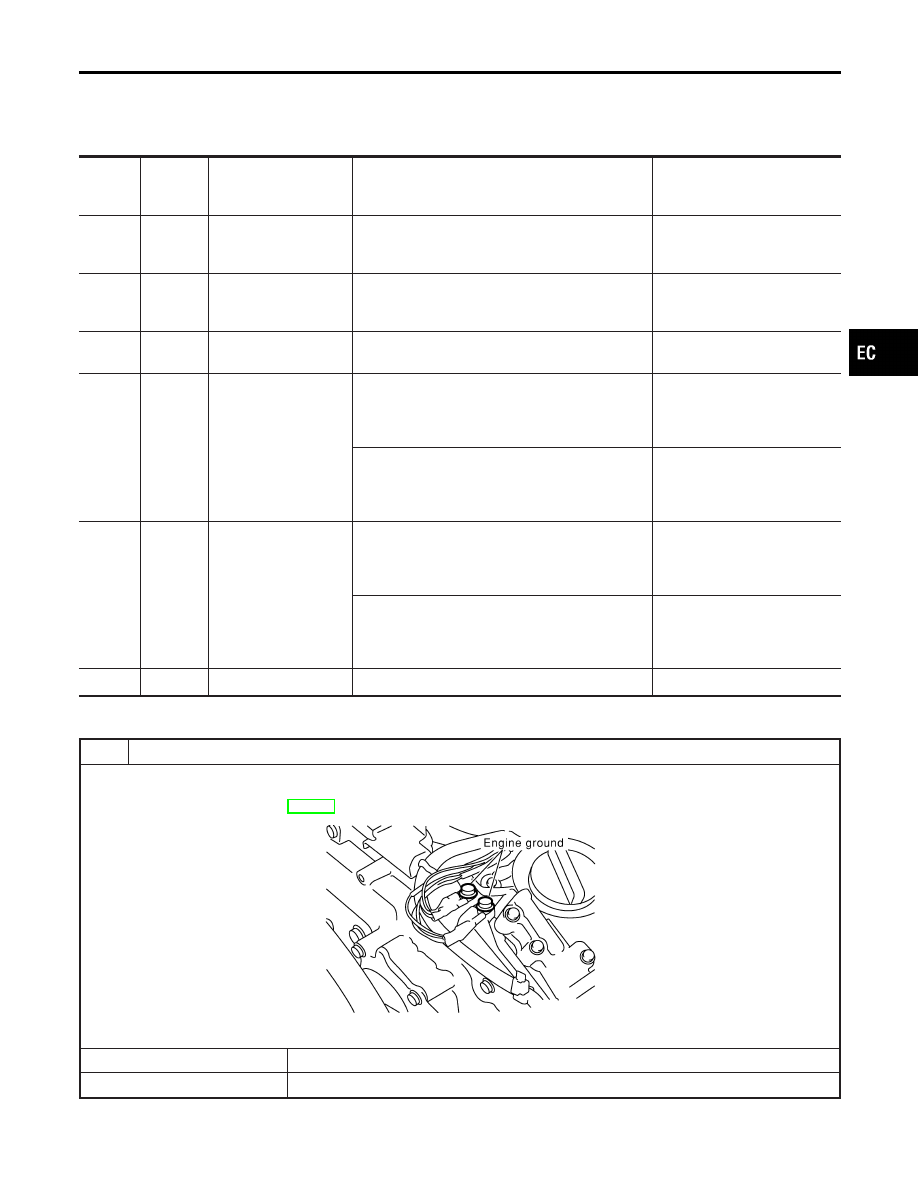

1

CHECK GROUND CONNECTIONS

1. Turn ignition switch OFF.
2. Loosen and retighten two engine ground screws.

Refer to “Ground Inspection”, EC-160.

SEC047D

OK or NG

OK

©

GO TO 2.

NG

©

Repair or replace ground connections.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P2138 APP SENSOR

Wiring Diagram (Cont’d)

EC-673

2

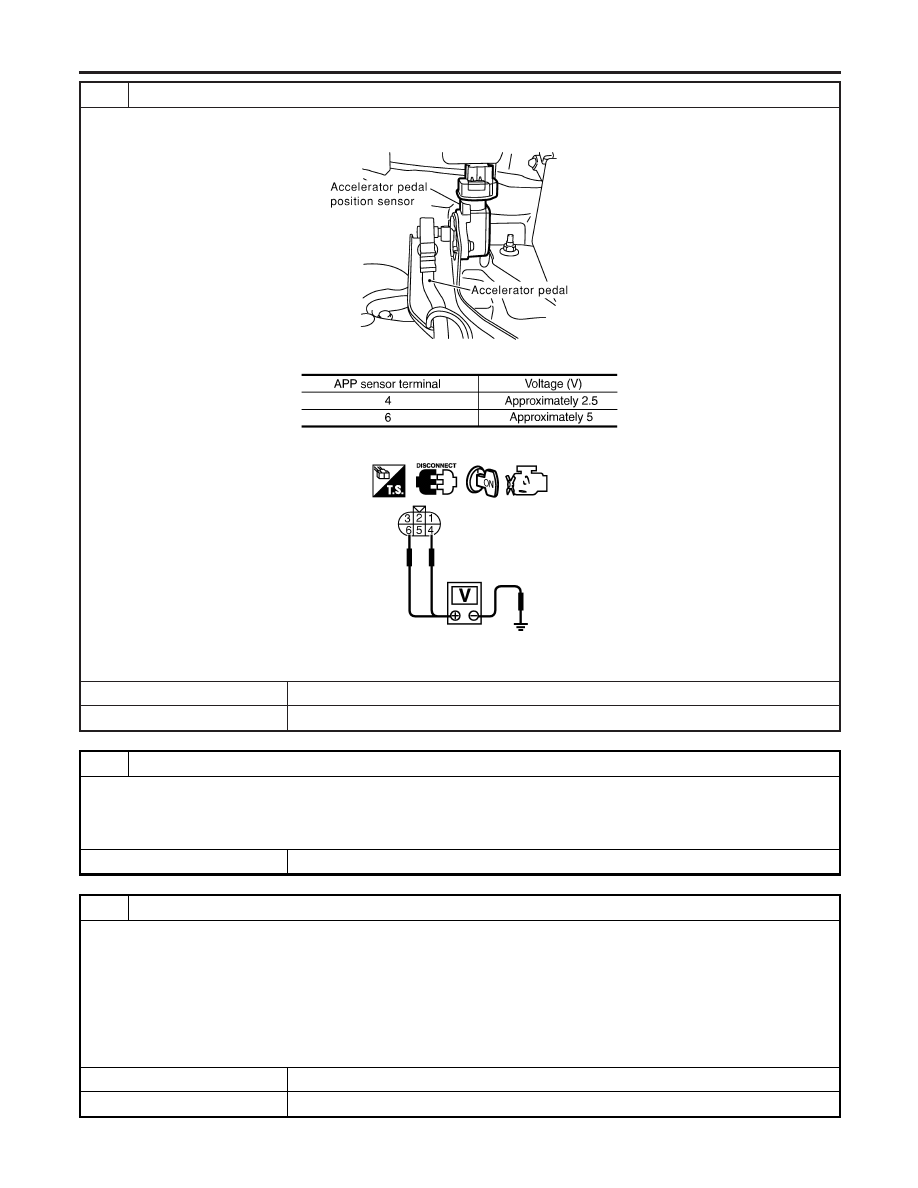

CHECK APP SENSOR POWER SUPPLY CIRCUIT

1. Disconnect accelerator pedal position (APP) sensor harness connector.
2. Turn ignition switch ON.

SEC081D

3. Check voltage between APP sensor terminals 4, 6 and ground with CONSULT-II or tester.

MTBL1167

SEC092D

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M229, F66

I

Harness connectors M223, F53

I

Harness for open or short between ECM and accelerator pedal position sensor

OK

©

Repair open circuit or short to ground or short to power in harness or connectors.

4

CHECK APP SENSOR GROUND CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch OFF.
2. Disconnect ECM harness connector.
3. Check harness continuity between APP sensor terminal 1 and ECM terminal 70, APP sensor terminal 3 and ECM termi-

nal 58.
Refer to Wiring Diagram.

Continuity should exist.

4. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

DTC P2138 APP SENSOR

Diagnostic Procedure (Cont’d)

EC-674

5

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M229, F66

I

Joint connector-20

I

Harness for open or short between ECM and accelerator pedal position sensor

©

Repair open circuit or short to ground or short to power in harness or connectors.

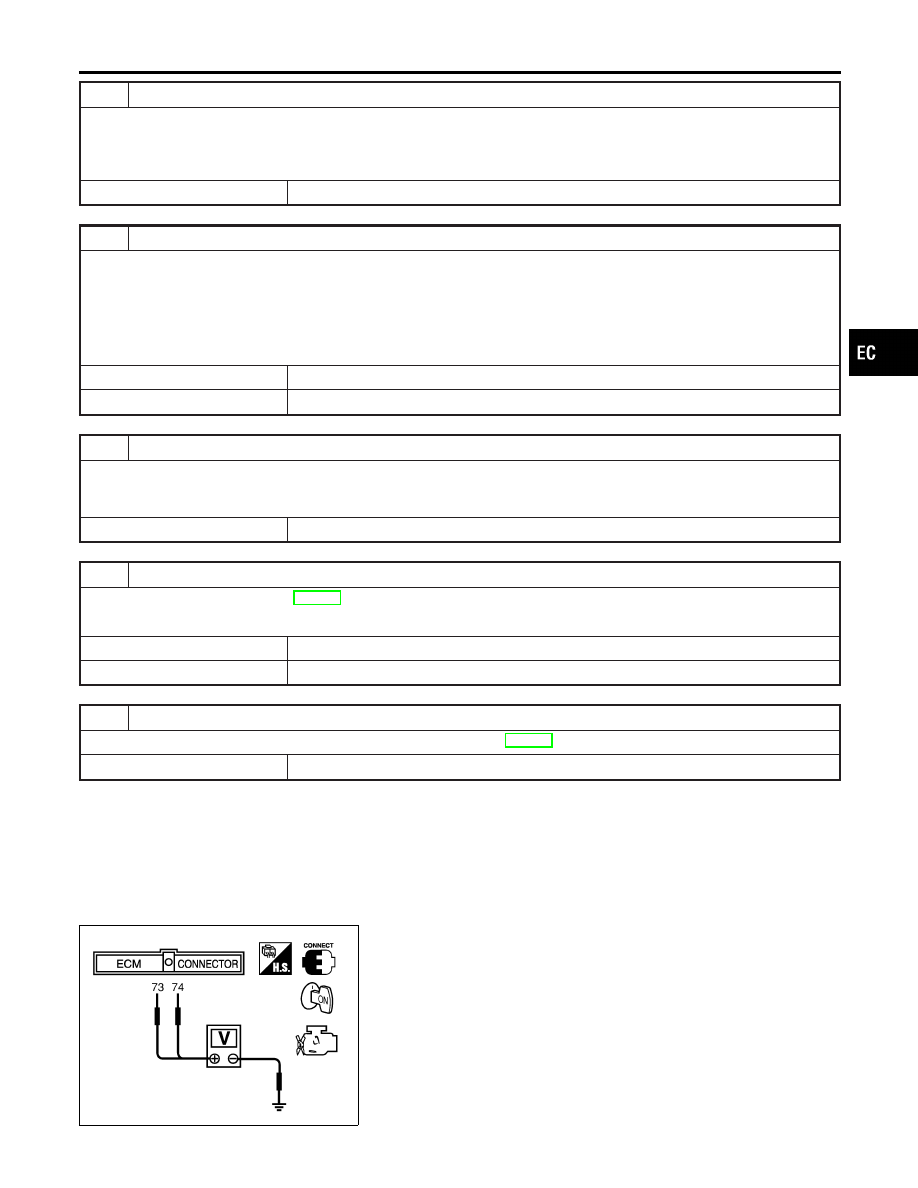

6

CHECK APP SENSOR INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Check harness continuity between ECM terminal 73 and APP sensor terminal 5, ECM terminal 74 and APP sensor ter-

minal 2.
Refer to Wiring Diagram

Continuity should exist.

2. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 7.

7

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors M229, F66

I

Harness for open or short between ECM and accelerator pedal position sensor

©

Repair open circuit or short to ground or short to power in harness or connectors.

8

CHECK APP SENSOR

Refer to “Component Inspection”, EC-675.

OK or NG

OK

©

GO TO 9.

NG

©

Replace accelerator pedal assembly.

9

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-152.

©

IINSPECTION END

SEC901C

Component Inspection

NHEC1385

ACCELERATOR PEDAL POSITION SENSOR
1.

Reconnect all harness connectors disconnected.

2.

Turn ignition switch ON.

3.

Check voltage between ECM terminals 73 (APP sensor 1
signal), 74 (APP sensor 2 signal) and ground under the follow-
ing conditions.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P2138 APP SENSOR

Diagnostic Procedure (Cont’d)

EC-675

Terminal

Accelerator pedal

Voltage

73
(Accelerator pedal posi-
tion sensor 1)

Released

0.41 - 0.71V

Fully depressed

More than 3.7V

74
(Accelerator pedal posi-
tion sensor 2)

Released

0.08 - 0.48V

Fully depressed

More than 1.8V

4.

If NG, replace accelerator pedal assembly.

5.

Perform “Accelerator Pedal Released Position Learning”,
EC-70.

6.

Perform “Throttle Valve Closed Position Learning”, EC-70.

7.

Perform “Idle Air Volume Learning”, EC-70.

DTC P2138 APP SENSOR

Component Inspection (Cont’d)

EC-676
