DTC P1229 SENSOR POWER SUPPLY

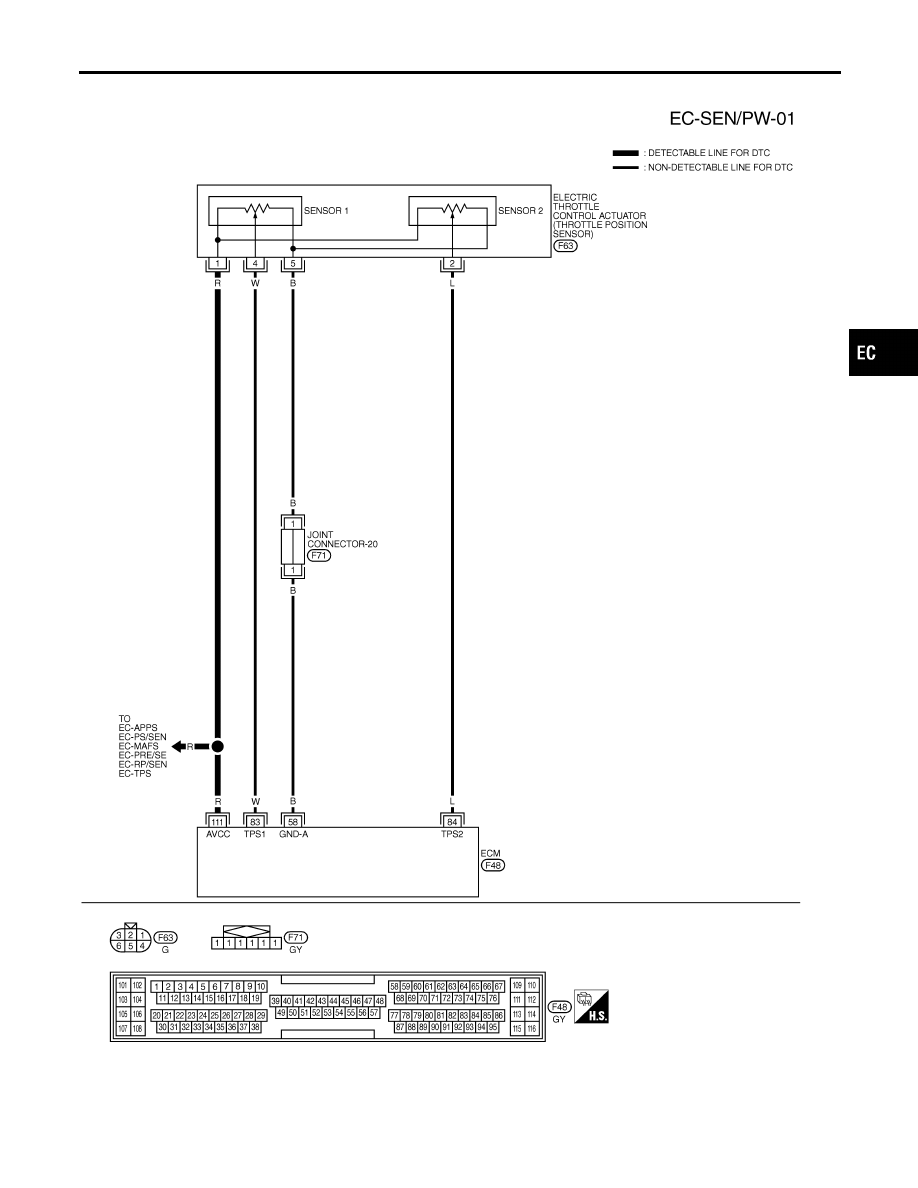

Wiring Diagram

EC-541

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

111

R

Sensor power supply

[Ignition switch ON]

Approximately 5V

Diagnostic Procedure

NHEC1359

1

CHECK GROUND CONNECTIONS

1. Turn ignition switch OFF.

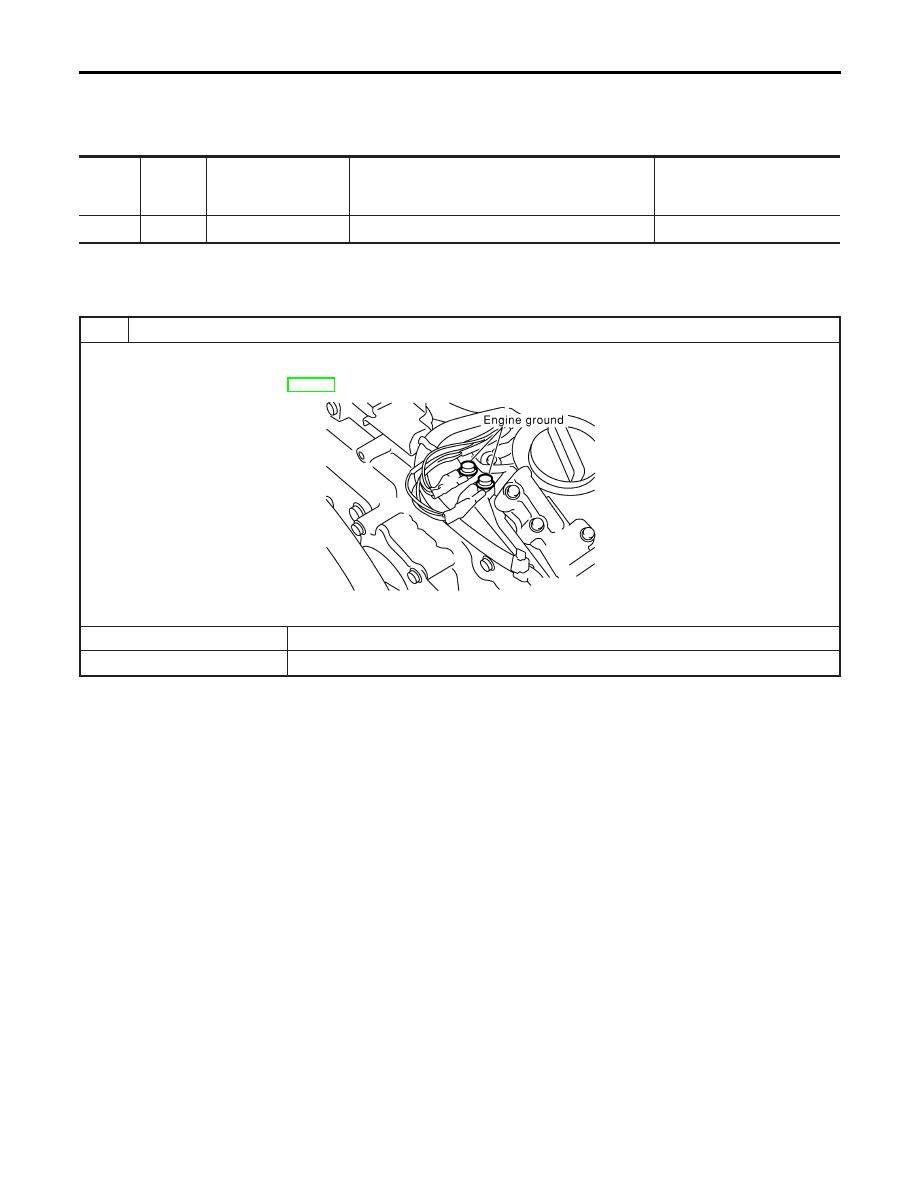

2. Loosen and retighten two engine ground screws.

Refer to “Ground Inspection”, EC-160.

SEC047D

OK or NG

OK

©

GO TO 2.

NG

©

Repair or replace ground connections.

DTC P1229 SENSOR POWER SUPPLY

Wiring Diagram (Cont’d)

EC-542

2

CHECK THROTTLE POSITION SENSOR POWER SUPPLY CIRCUIT

1. Disconnect electric throttle control actuator harness connector.
2. Turn ignition switch ON.

SEC054D

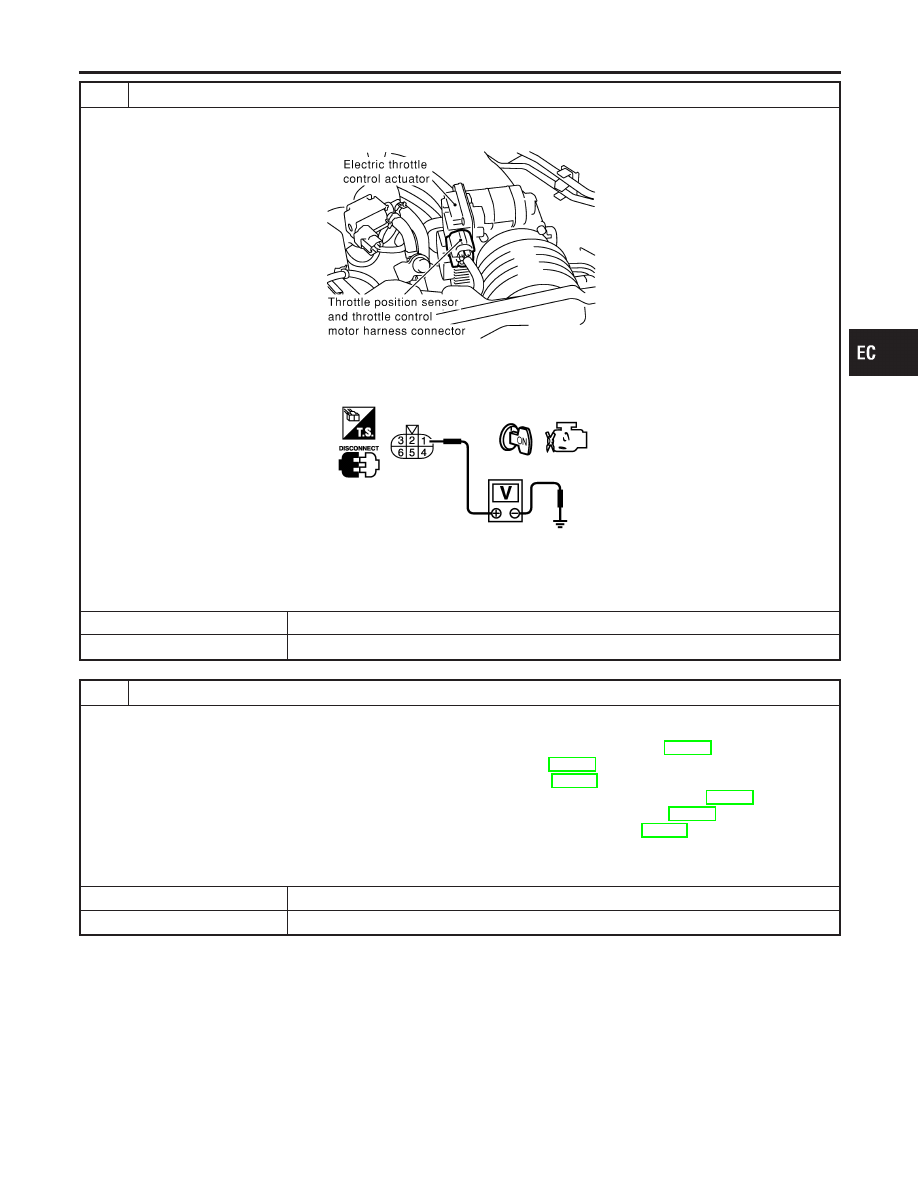

3. Check voltage between electric throttle control actuator terminal 1 and ground with CONSULT-II or tester.

PBIB0082E

Voltage: Approximately 5V

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 3.

3

CHECK SENSOR POWER SUPPLY CIRCUITS

Check the following.

I

Harness for short to power and short to ground, between the following terminals.
ECM terminal 111 and electric throttle control actuator terminal 1. Refer to “Wiring Diagram”, EC-541.
ECM terminal 111 and APP sensor terminal 6. Refer to “Wiring Diagram”, EC-652.
ECM terminal 111 and MAF sensor terminal 2. Refer to “Wiring Diagram”, EC-196.
ECM terminal 111 and EVAP control system pressure sensor terminal 1. Refer to “Wiring Diagram”, EC-378.
ECM terminal 111 and power steering pressure sensor terminal 1. Refer to “Wiring Diagram”, EC-438.
ECM terminal 111 and refrigerant pressure sensor terminal 1. Refer to “Wiring Diagram”, EC-718.

I

ECM pin terminal

OK or NG

OK

©

GO TO 4.

NG

©

Repair short to ground or short to power in harness or connectors.
