DTC P1122 ELECTRIC THROTTLE CONTROL FUNCTION

DTC Confirmation Procedure (Cont’d)

EC-461

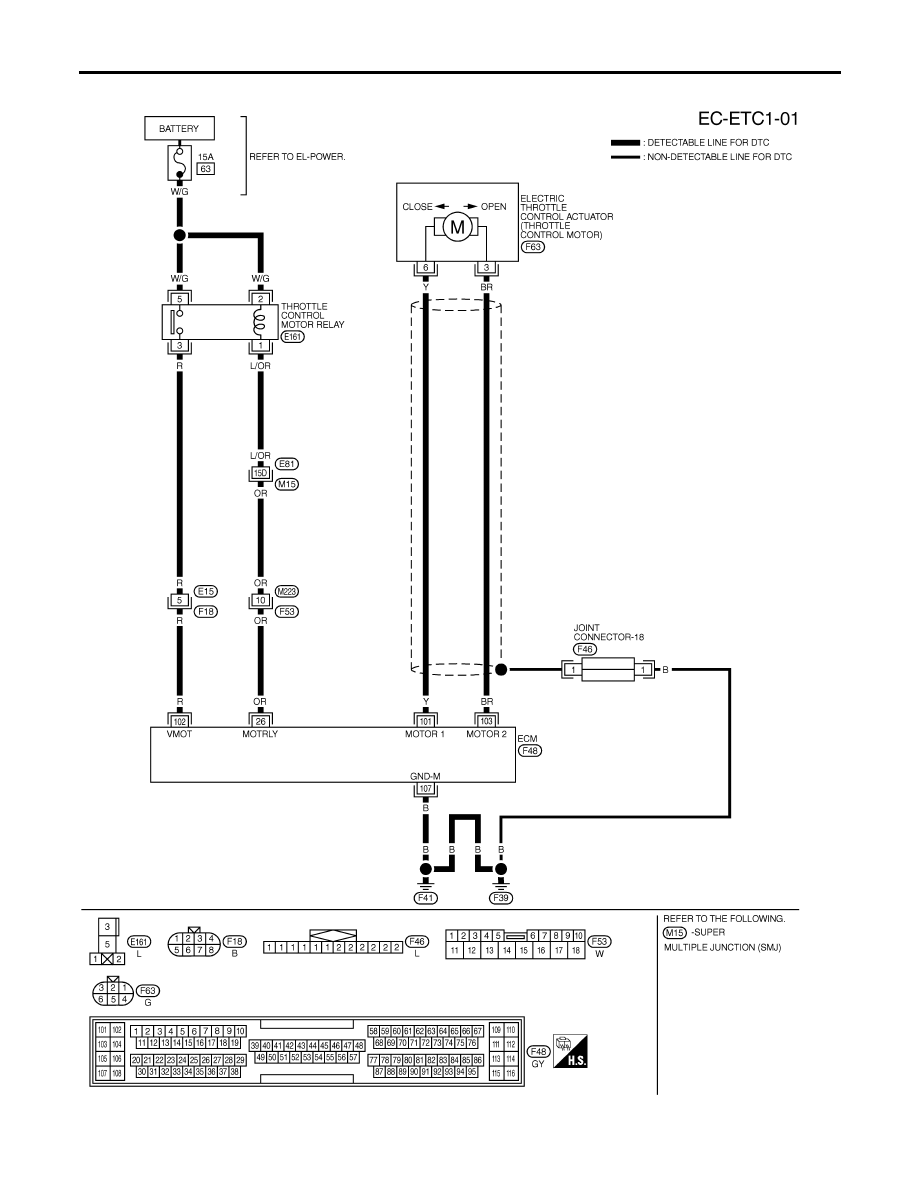

Wiring Diagram

NHEC1304

MEC359E

DTC P1122 ELECTRIC THROTTLE CONTROL FUNCTION

Wiring Diagram

EC-462

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

26

OR

Throttle control motor
relay

[Ignition switch OFF]

BATTERY VOLTAGE
(11 - 14V)

[Ignition switch ON]

0 - 1.0V

101

Y

Throttle control motor
(Open)

[Ignition switch ON]

I

Engine stopped

I

Shift lever position is D

I

Accelerator pedal is fully depressed

0 - 14V

★

SEC037D

102

R

Throttle control motor
relay power supply

[Ignition switch ON]

BATTERY VOLTAGE
(11 - 14V)

103

BR

Throttle control motor
(Close)

[Ignition switch ON]

I

Engine stopped

I

Shift lever position is D

I

Accelerator pedal is released

0 - 14V

★

SEC038D

107

B

Throttle control motor
ground

[Engine is running]

I

Idle speed

Approximately 0V

★

: Average voltage for pulse signal (Actual pulse signal can be confirmed by oscilloscope.)

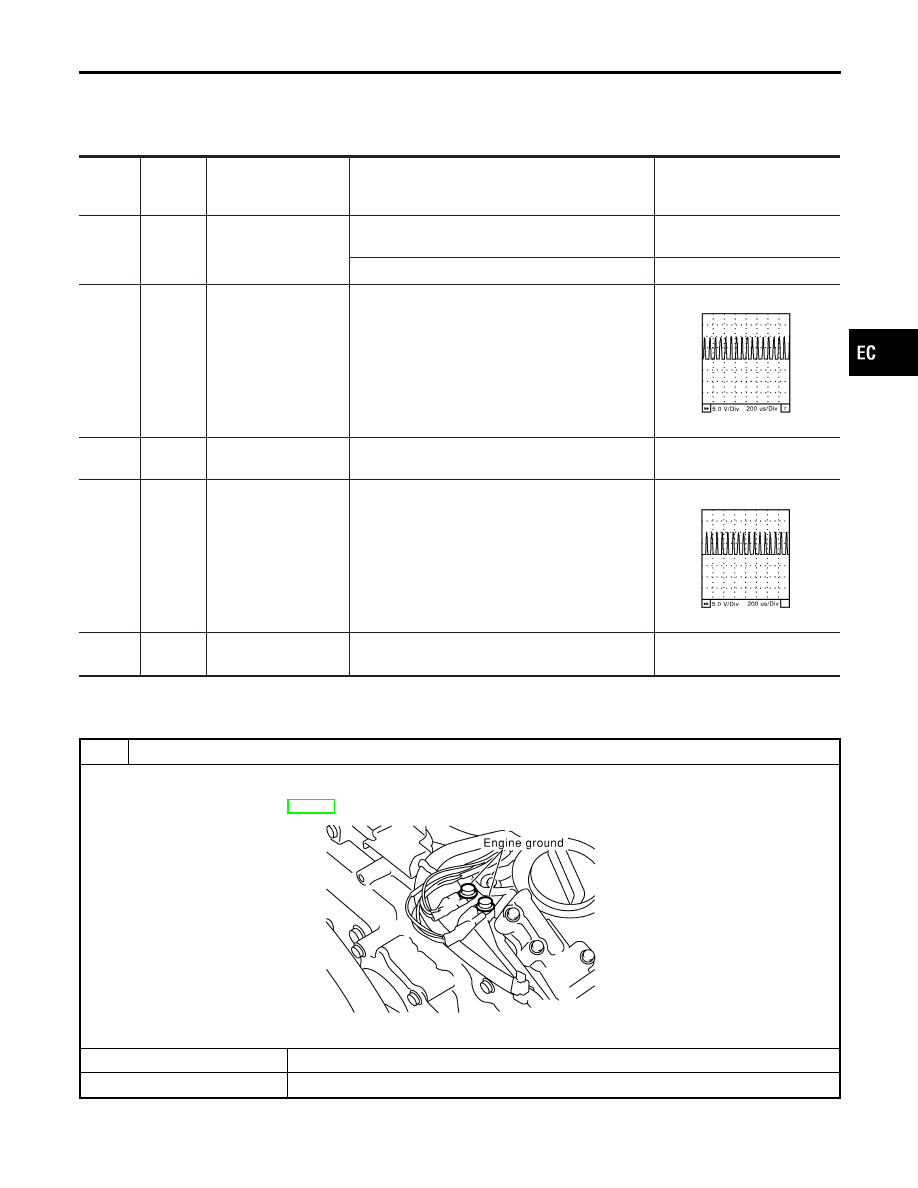

Diagnostic Procedure

NHEC1305

1

CHECK GROUND CONNECTIONS

1. Turn ignition switch OFF.
2. Loosen and retighten two engine ground screws.

Refer to “Ground Inspection”, EC-160.

SEC047D

OK or NG

OK

©

GO TO 2.

NG

©

Repair or replace ground connections.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1122 ELECTRIC THROTTLE CONTROL FUNCTION

Wiring Diagram (Cont’d)

EC-463

2

CHECK THROTTLE CONTROL MOTOR GROUND CIRCUIT FOR OPEN AND SHORT

1. Disconnect ECM harness connector.
2. Check harness continuity between ECM terminal 107 and ground.

Refer to Wiring Diagram.

Continuity should exist.

3. Also check harness for short to power.

OK or NG

OK

©

GO TO 3.

NG

©

Repair open circuit or short to power in harness or connectors.

3

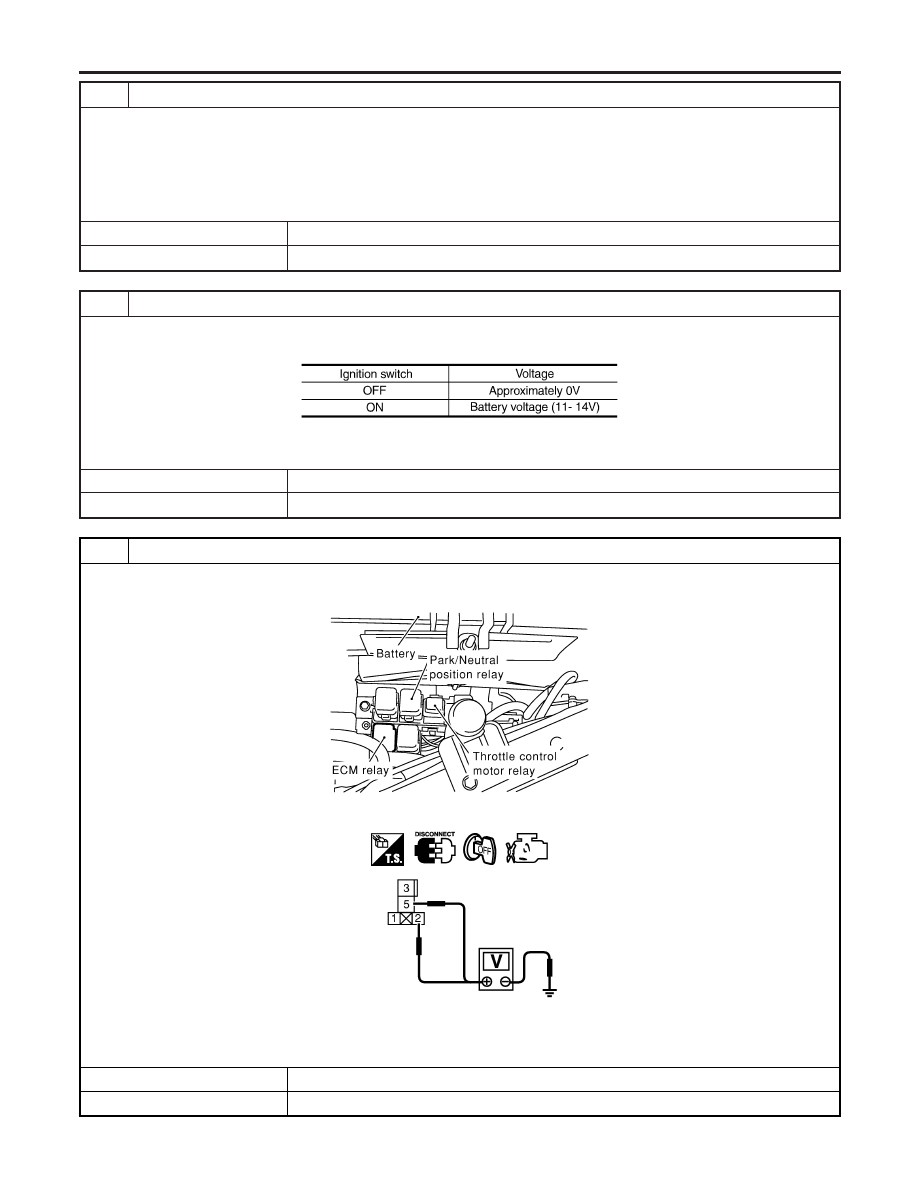

CHECK THROTTLE CONTROL MOTOR RELAY INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT-I

1. Reconnect harness connector disconnected.
2. Check voltage between ECM terminal 102 and ground under the following conditions with CONSULT-II or tester.

MTBL1168

OK or NG

OK

©

GO TO 12.

NG

©

GO TO 4.

4

CHECK THROTTLE CONTROL MOTOR RELAY POWER SUPPLY CIRCUIT

1. Turn ignition switch OFF.
2. Disconnect throttle control motor relay.

SEC044D

3. Check voltage between throttle control motor relay terminals 2, 5 and ground with CONSULT-II or tester.

SEC091D

Voltage: Battery voltage

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

DTC P1122 ELECTRIC THROTTLE CONTROL FUNCTION

Diagnostic Procedure (Cont’d)

EC-464
