CHECK PURGE FLOW

Without CONSULT-II

1. Start engine and warm it up to normal operating temperature.
2. Stop engine.

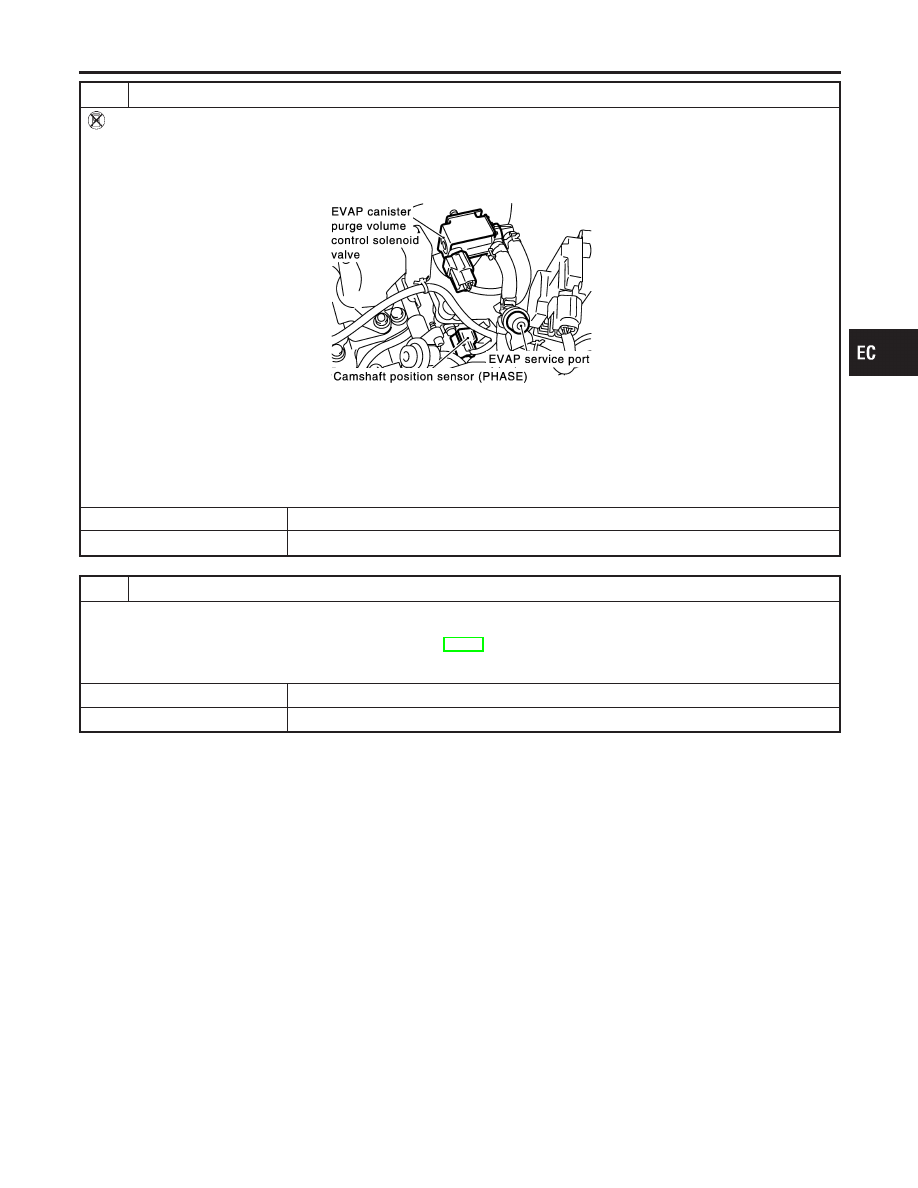

3. Disconnect vacuum hose connected to EVAP canister purge volume control solenoid valve at EVAP service port and

install vacuum gauge.

SEC929C

4. Start engine and let it idle for at least 80 seconds.
5. Check vacuum gauge indication when revving engine up to 2,000 rpm.

Vacuum should exist.

6. Release the accelerator pedal fully and let idle.

Vacuum should not exist.

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 4.

4

CHECK EVAP PURGE LINE

1. Turn ignition switch OFF.
2. Check EVAP purge line for improper connection or disconnection.

Refer to “EVAPORATIVE EMISSION LINE DRAWING”, EC-41.

OK or NG

OK

©

GO TO 5.

NG

©

Repair it.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0441 EVAP CONTROL SYSTEM

Diagnostic Procedure (Cont’d)

EC-341

5

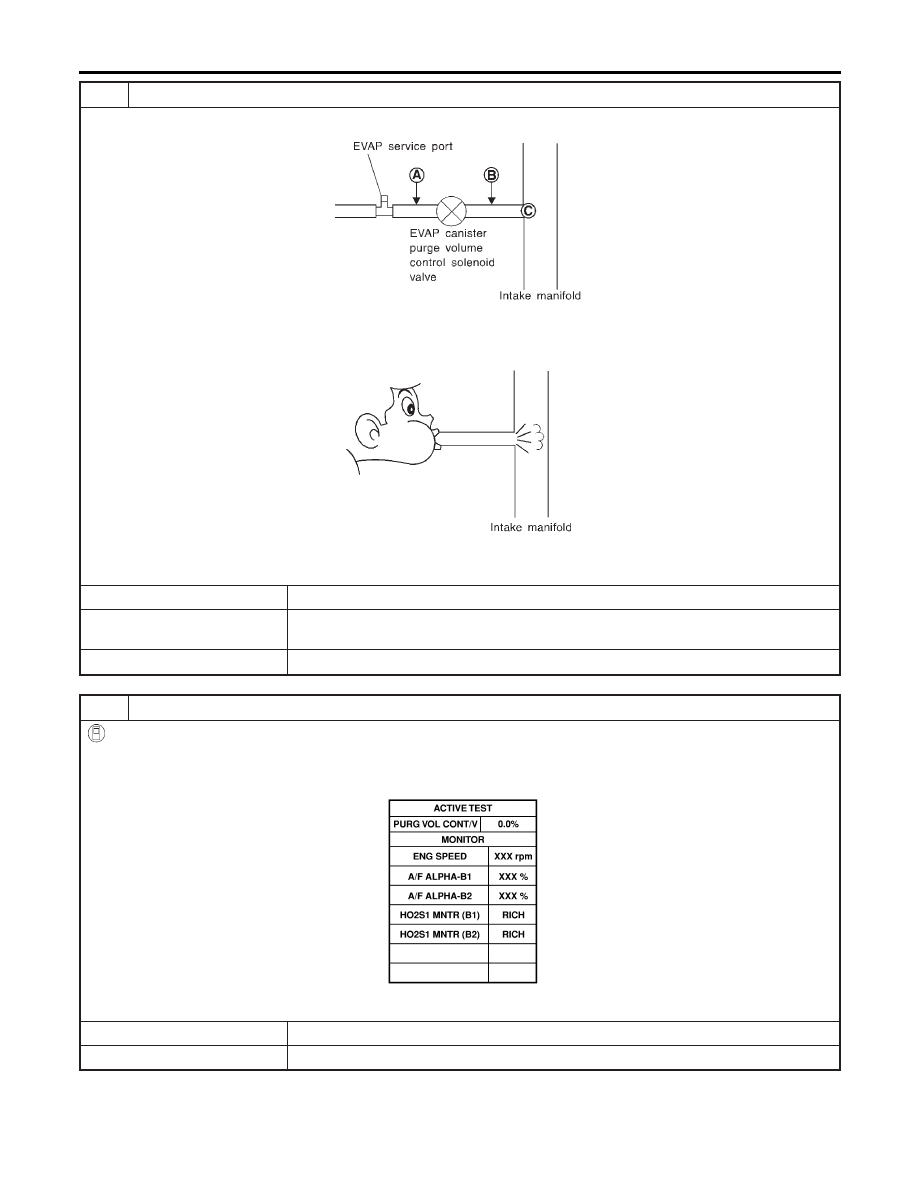

CHECK EVAP PURGE HOSE AND PURGE PORT

1. Disconnect purge hoses connected to EVAP service port A and EVAP canister purge volume control solenoid valve B.

SEF367U

2. Blow air into each hose and EVAP purge port C.
3. Check that air flows freely.

SEF368U

OK or NG

OK (With CONSULT-II)

©

GO TO 6.

OK (Without CONSULT-
II)

©

GO TO 7.

NG

©

Repair or clean hoses and/or purge port.

6

CHECK EVAP CANISTER PURGE VOLUME CONTROL SOLENOID VALVE

With CONSULT-II

1. Start engine.
2. Perform “PURG VOL CONT/V” in “ACTIVE TEST” mode with CONSULT-II. Check that engine speed varies according

to the valve opening.

SEC142D

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 7.

DTC P0441 EVAP CONTROL SYSTEM

Diagnostic Procedure (Cont’d)

EC-342

7

CHECK EVAP CANISTER PURGE VOLUME CONTROL SOLENOID VALVE

With CONSULT-II

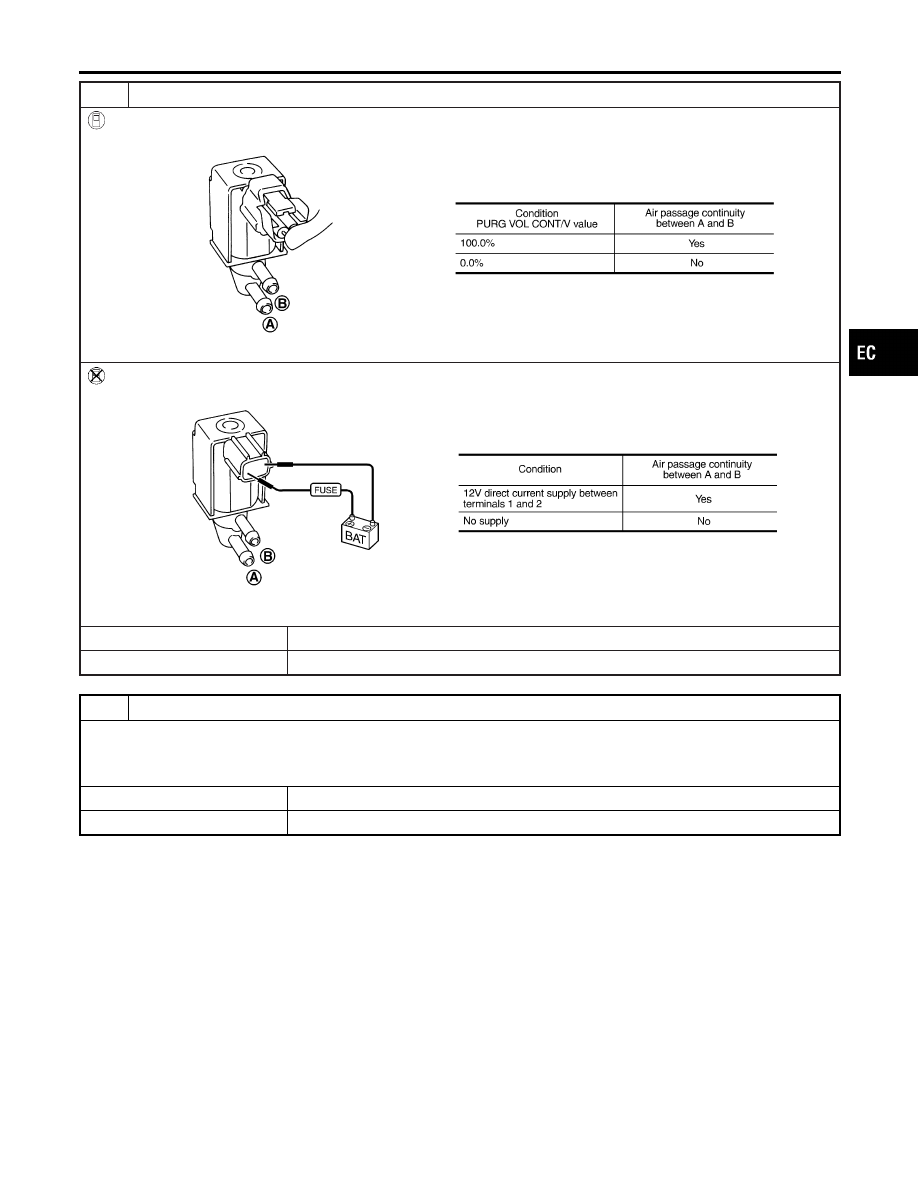

Check air passage continuity of EVAP canister purge volume control solenoid valve under the following conditions.

SEF334X

Without CONSULT-II

Check air passage continuity of EVAP canister purge volume control solenoid valve under the following conditions.

SEF335X

OK or NG

OK

©

GO TO 8.

NG

©

Replace EVAP canister purge volume control solenoid valve.

8

CHECK EVAP CONTROL SYSTEM PRESSURE SENSOR HOSE

1. Turn ignition switch OFF.
2. Check disconnection or improper connection of hose connected to EVAP control system pressure sensor.

OK or NG

OK

©

GO TO 9.

NG

©

Repair it.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0441 EVAP CONTROL SYSTEM

Diagnostic Procedure (Cont’d)

EC-343

9

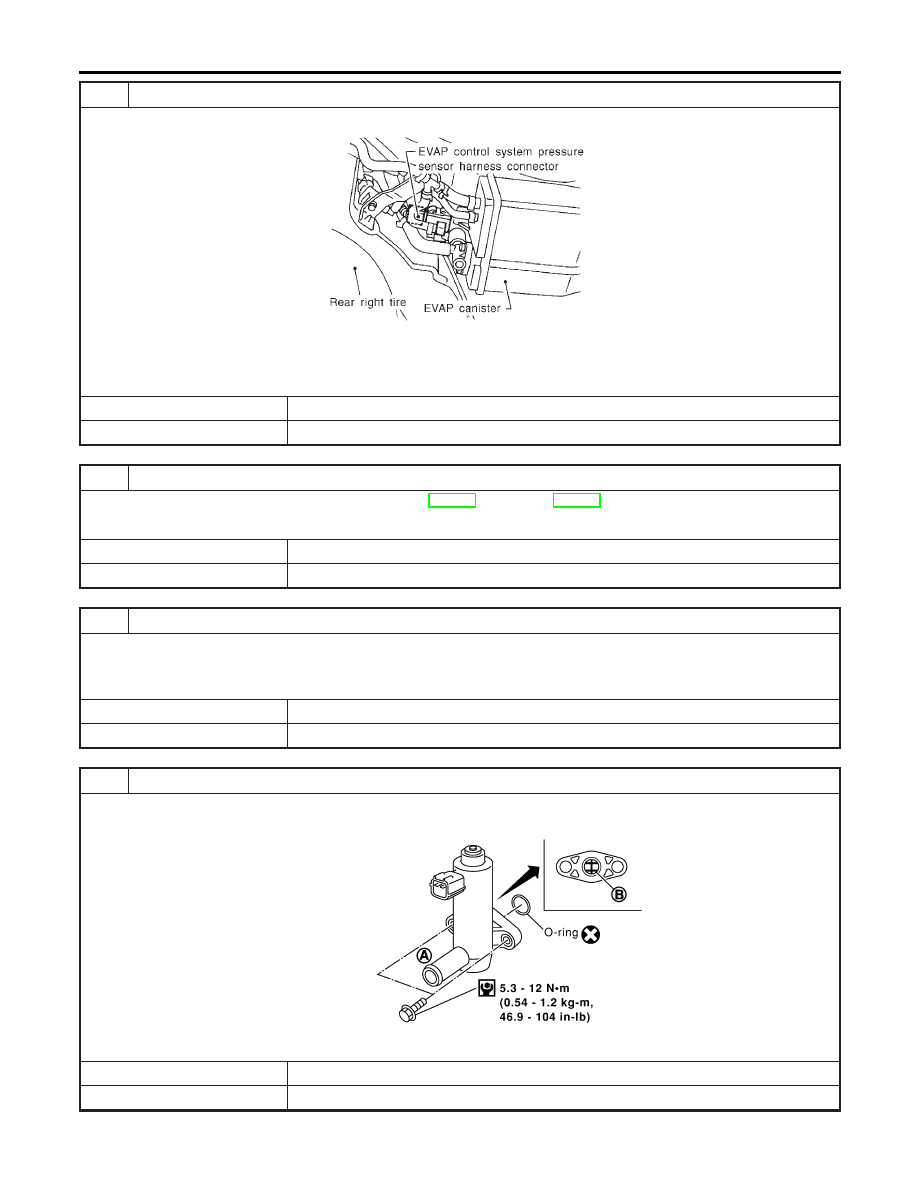

CHECK EVAP CONTROL SYSTEM PRESSURE SENSOR CONNECTOR
