5

CHECK THROTTLE POSITION SENSOR 1 INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Check harness continuity between ECM terminal 83 and electric throttle control actuator terminal 4.

Refer to Wiring Diagram.

Continuity should exist.

2. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 6.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

6

CHECK THROTTLE POSITION SENSOR

Refer to “Component Inspection”, EC-301.

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 7.

7

REPLACE ELECTRIC THROTTLE CONTROL ACTUATOR

1. Replace the electric throttle control actuator.
2. Perform “Throttle Valve Closed Position Learning”, EC-70.
3. Perform “Idle Air Volume Learning”, EC-70.

©

INSPECTION END

8

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-152.

©

INSPECTION END

SEC900C

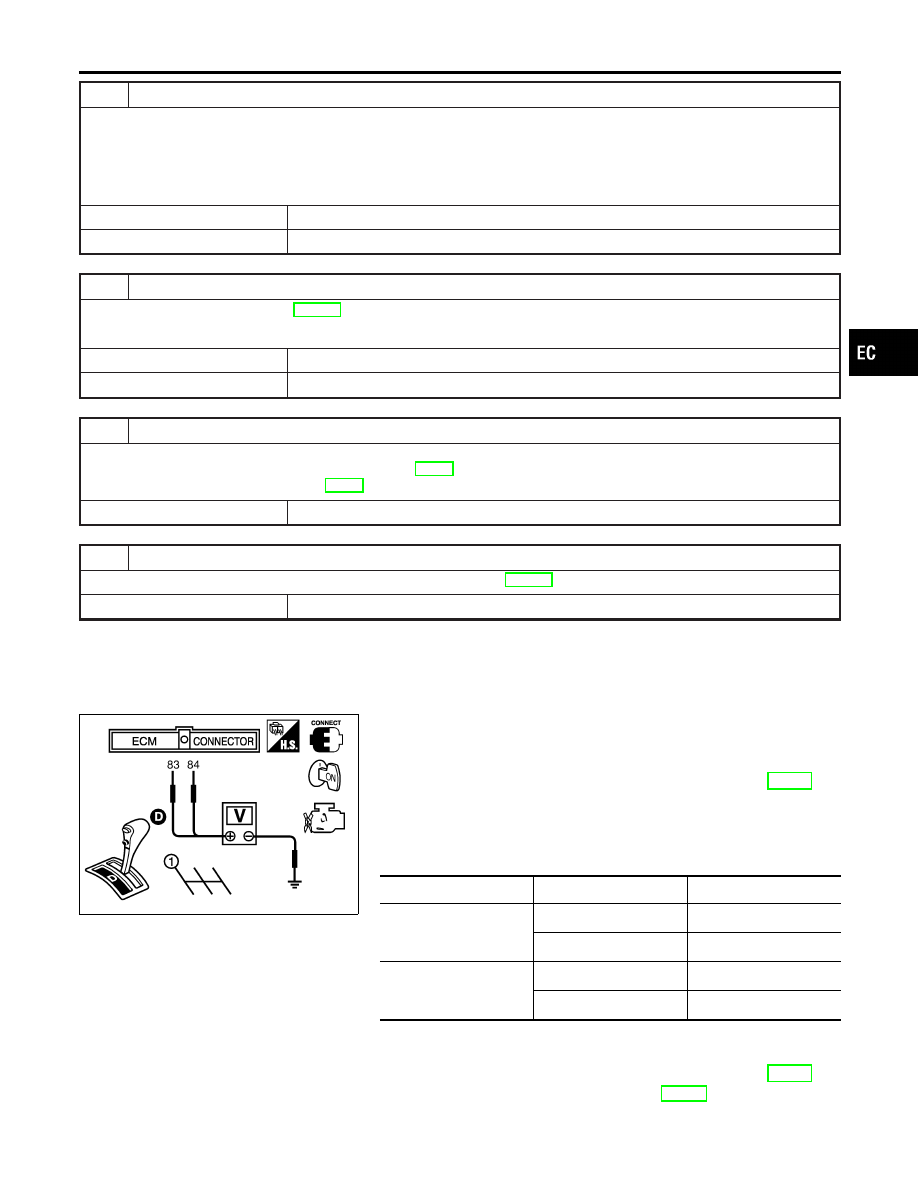

Component Inspection

NHEC1378

THROTTLE POSITION SENSOR
1.

Reconnect all harness connectors disconnected.

2.

Perform “Throttle Valve Closed Position Learning”, EC-70.

3.

Turn ignition switch ON.

4.

Set selector lever to D position.

5.

Check voltage between ECM terminals 83 (TP sensor 1), 84
(TP sensor 2) and ground under the following conditions.

Terminal

Accelerator pedal

Voltage

83
(Throttle position sensor
1)

Fully released

More than 0.36V

Fully depressed

Less than 4.75V

84
(Throttle position sensor
2)

Fully released

Less than 4.75V

Fully depressed

More than 0.36V

6.

If NG, replace electric throttle control actuator and go to the
next step.

7.

Perform “Throttle Valve Closed Position Learning”, EC-70.

8.

Perform “Idle Air Volume Learning”, EC-70.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0222, P0223 TP SENSOR

Diagnostic Procedure (Cont’d)

EC-301

On Board Diagnosis Logic

NHEC0929

When a misfire occurs, engine speed will fluctuate. If the engine
speed fluctuates enough to cause the CKP sensor signal to vary,
ECM can determine that a misfire is occurring.

Sensor

Input Signal to ECM

ECM function

Crankshaft position sensor (POS)

Engine speed

On board diagnosis of misfire

The misfire detection logic consists of the following two conditions.
1.

One Trip Detection Logic (Three Way Catalyst Damage)
On the first trip that a misfire condition occurs that can dam-
age the three way catalyst (TWC) due to overheating, the MIL
will blink.
When a misfire condition occurs, the ECM monitors the CKP
sensor signal every 200 engine revolutions for a change.
When the misfire condition decreases to a level that will not
damage the TWC, the MIL will turn off.
If another misfire condition occurs that can damage the TWC
on a second trip, the MIL will blink.
When the misfire condition decreases to a level that will not
damage the TWC, the MIL will remain on.
If another misfire condition occurs that can damage the TWC,
the MIL will begin to blink again.

2.

Two Trip Detection Logic (Exhaust quality deterioration)
For misfire conditions that will not damage the TWC (but will
affect vehicle emissions), the MIL will only light when the mis-
fire is detected on a second trip. During this condition, the ECM
monitors the CKP sensor signal every 1,000 engine revolu-
tions.
A misfire malfunction can be detected on any one cylinder or
on multiple cylinders.

DTC No.

Trouble diagnosis

name

DTC Detecting Condition

Possible Cause

P0300
0300

Multiple cylinder mis-
fire detected

Multiple cylinders misfire, No. 1 cylinder misfires,
No. 2 cylinder misfires, No. 3 cylinder misfires, No.
4 cylinder misfires, No. 5 cylinder misfires and No.
6 cylinder misfires.

I

Improper spark plug

I

Insufficient compression

I

Incorrect fuel pressure

I

The injector circuit is open or shorted

I

Injectors

I

Intake air leak

I

The ignition secondary circuit is open
or shorted

I

Lack of fuel

I

Drive plate

I

Heated oxygen sensor 1

I

Incorrect PCV hose connection

P0301
0301

No. 1 cylinder misfire
detected

P0302
0302

No. 2 cylinder misfire
detected

P0303
0303

No. 3 cylinder misfire
detected

P0304
0304

No. 4 cylinder misfire
detected

P0305
0305

No. 5 cylinder misfire
detected

P0306
0306

No. 6 cylinder misfire
detected

DTC P0300 - P0306 MULTIPLE CYLINDER MISFIRE, NO. 1 - 6 CYLINDER

MISFIRE

On Board Diagnosis Logic

EC-302

SEF213Y

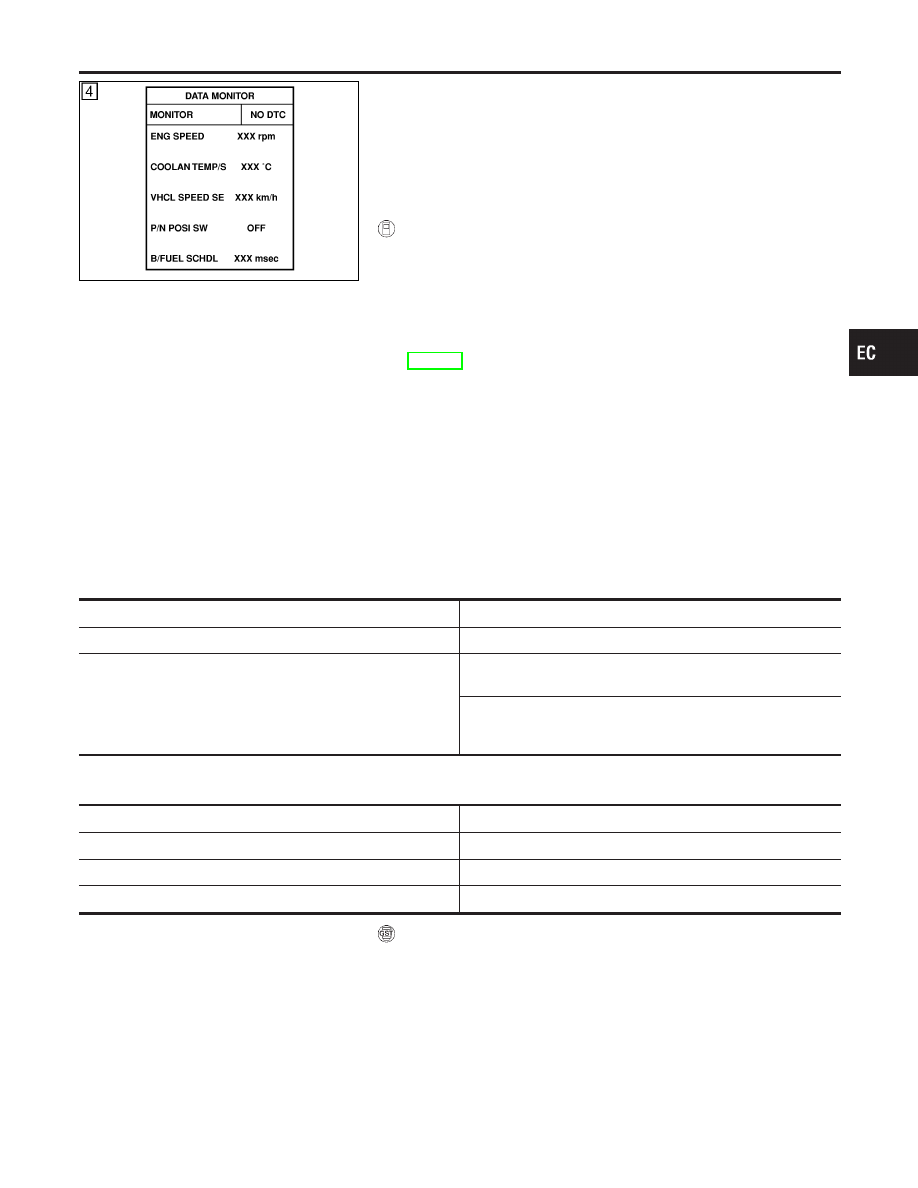

DTC Confirmation Procedure

NHEC0930

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If DTC Confirmation Procedure has been previously conducted,
always turn ignition switch OFF and wait at least 10 seconds before
conducting the next test.

WITH CONSULT-II

NHEC0930S01

1)

Turn ignition switch ON, and select “DATA MONITOR” mode
with CONSULT-II.

2)

Start engine and warm it up to normal operating temperature.

3)

Turn ignition switch OFF and wait at least 10 seconds.

4)

Restart engine and let it idle for about 15 minutes.

5)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-304.

NOTE:
If 1st trip DTC is not detected during above procedure, performing
the following procedure is advised.
1)

Turn ignition switch OFF and wait at least 10 seconds.

2)

Start engine and drive the vehicle under the similar conditions
to (1st trip) Freeze Frame Data for a certain time. Refer to the
table below.
Hold the accelerator pedal as steady as possible.

The similar conditions to (1st trip) Freeze Frame Data means the
vehicle operation that the following conditions should be satisfied
at the same time.

Engine speed

Engine speed in the freeze frame data

±

400 rpm

Vehicle speed

Vehicle speed in the freeze frame data

±

10 km/h (5 MPH)

Engine coolant temperature (T) condition

When the freeze frame data shows lower than 70°C (158°F),
T should be lower than 70°C (158°F).

When the freeze frame data shows higher than or equal to
70°C (158°F),
T should be higher than or equal to 70°C (158°F).

The time to driving varies according to the engine speed in the
freeze frame data.

Engine speed

Time

Around 1,000 rpm

Approximately 10 minutes

Around 2,000 rpm

Approximately 5 minutes

More than 3,000 rpm

Approximately 3.5 minutes

WITH GST

NHEC0930S02

Follow the procedure “With CONSULT-II” above.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0300 - P0306 MULTIPLE CYLINDER MISFIRE, NO. 1 - 6 CYLINDER

MISFIRE

DTC Confirmation Procedure

EC-303

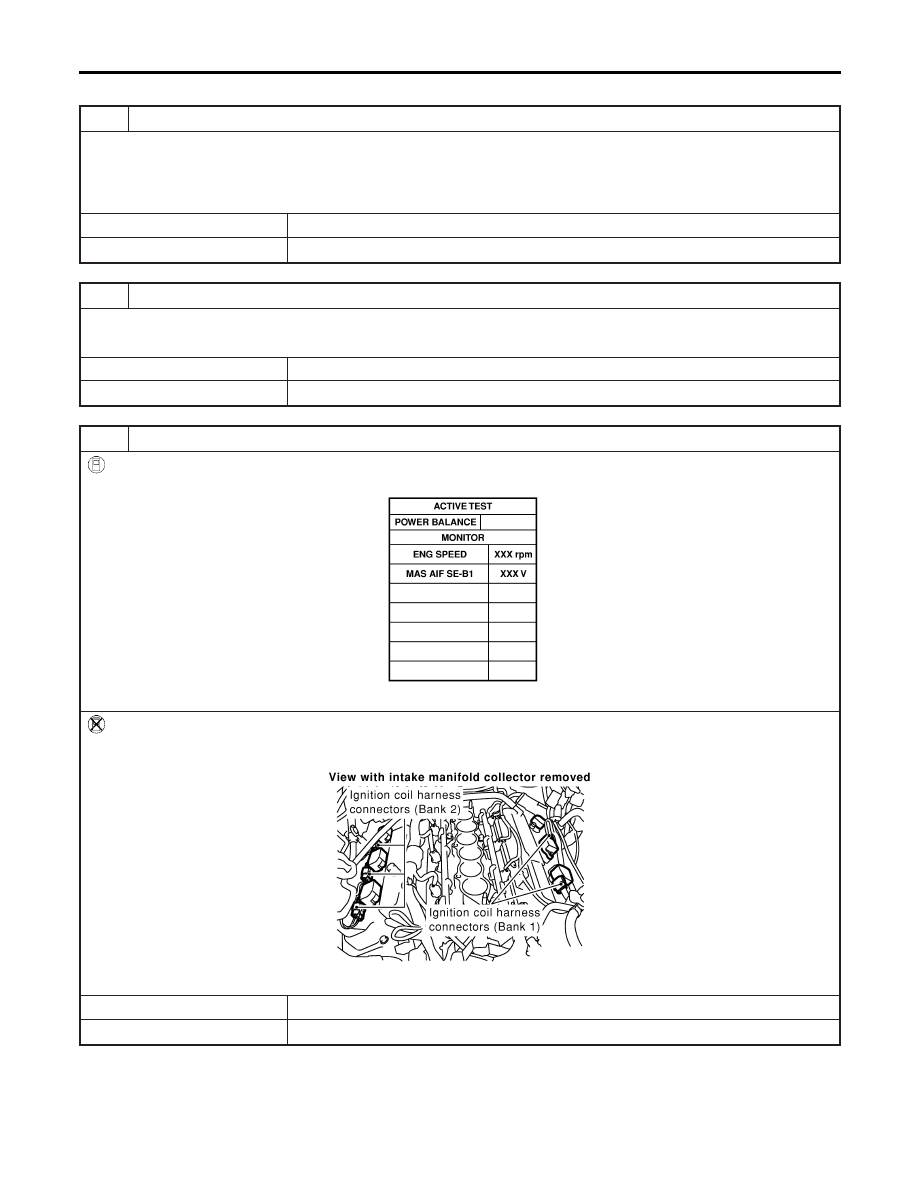

Diagnostic Procedure

NHEC0931

1

CHECK FOR INTAKE AIR LEAK

1. Start engine and run it at idle speed.
2. Listen for the sound of the intake air leak.
3. Check PCV hose connection.

OK or NG

OK

©

GO TO 2.

NG

©

Discover air leak location and repair.

2

CHECK FOR EXHAUST SYSTEM CLOGGING

1. Stop engine and visually check exhaust tube, three way catalyst and muffler for dents.

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace it.

3

PERFORM POWER BALANCE TEST

With CONSULT-II

1. Perform “POWER BALANCE” in “ACTIVE TEST” mode.

SEC136D

2. Is there any cylinder which does not produce a momentary engine speed drop?

Without CONSULT-II

When disconnecting each ignition coil harness connector one at a time, is there any cylinder which does not produce a
momentary engine speed drop?

SEC120D

Yes or No

Yes

©

GO TO 5.

No

©

GO TO 4.

DTC P0300 - P0306 MULTIPLE CYLINDER MISFIRE, NO. 1 - 6 CYLINDER

MISFIRE

Diagnostic Procedure
