SEF534P

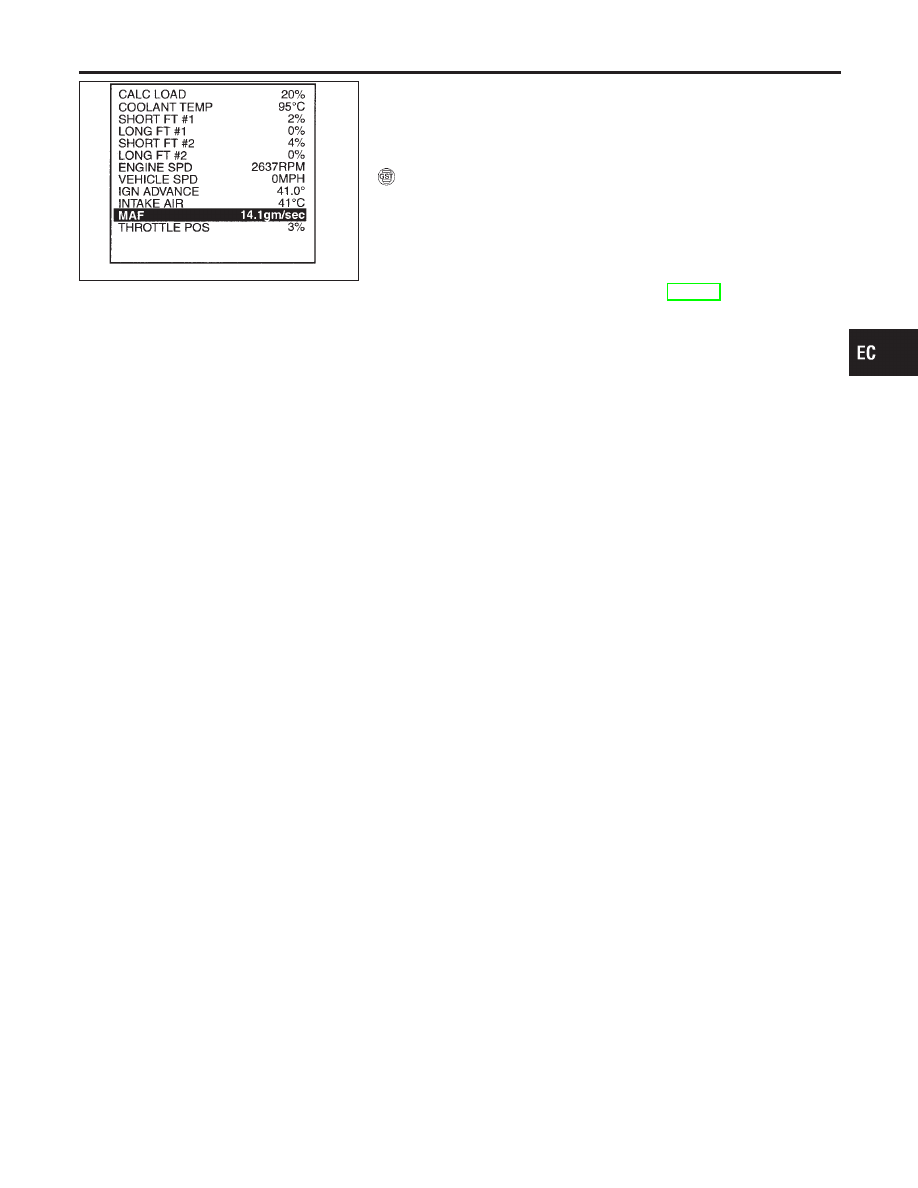

Overall Function Check

NHEC0845

PROCEDURE FOR MALFUNCTION B

NHEC0845S01

Use this procedure to check the overall function of the mass air flow
sensor circuit. During this check, a DTC might not be confirmed.

With GST

NHEC0845S0101

1)

Start engine and warm it up to normal operating temperature.

2)

Select “MODE 1” with GST.

3)

Check the mass air flow sensor signal with “MODE 1”.

4)

Check for linear mass air flow sensor signal value rise in
response to increases to about 4,000 rpm in engine speed.

5)

If NG, go to “Diagnostic Procedure”, EC-191.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0101 MAF SENSOR

Overall Function Check

EC-189

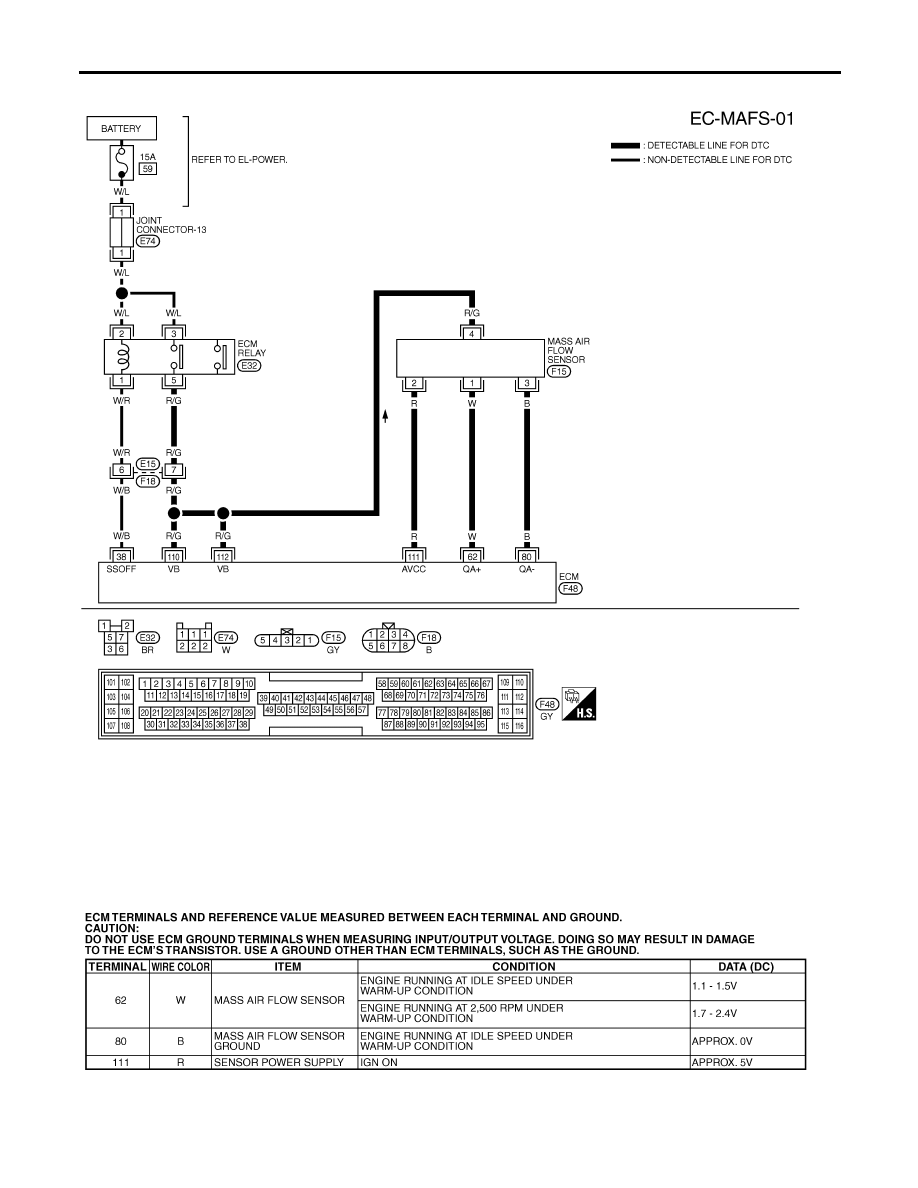

Wiring Diagram

NHEC0846

MEC531D

SEF650XE

DTC P0101 MAF SENSOR

Wiring Diagram

EC-190

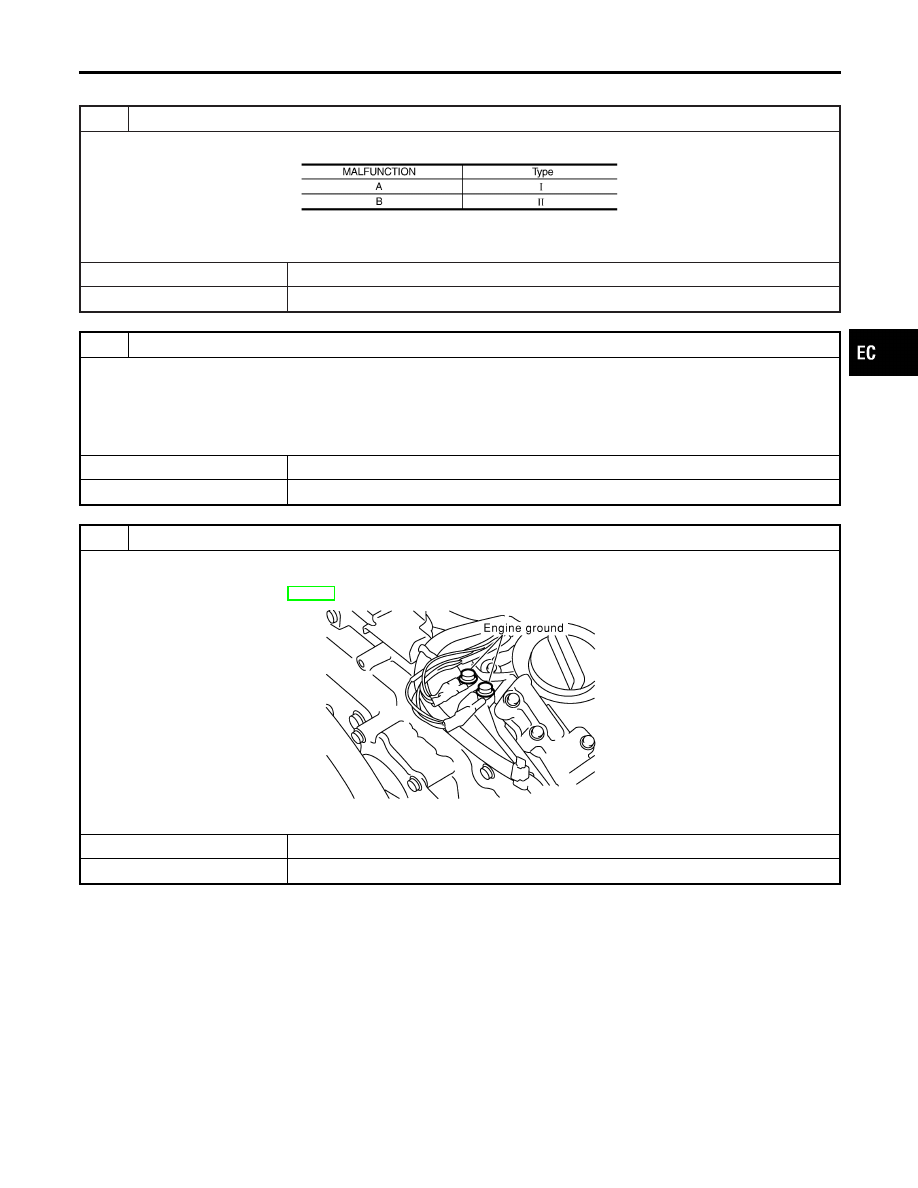

Diagnostic Procedure

NHEC0847

1

INSPECTION START

Which malfunction (A, B) is duplicated?

MTBL1142

Type I or Type II

Type I

©

GO TO 3.

Type II

©

GO TO 2.

2

CHECK INTAKE SYSTEM

Check the following for connection.

I

Air duct

I

Vacuum hoses

I

Intake air passage between air duct to intake manifold collector

OK or NG

OK

©

GO TO 3.

NG

©

Reconnect the parts.

3

CHECK GROUND CONNECTIONS

1. Turn ignition switch OFF.
2. Loosen and retighten two engine ground screws.

Refer to “Ground Inspection”, EC-160.

SEC047D

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace ground connections.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0101 MAF SENSOR

Diagnostic Procedure

EC-191

4

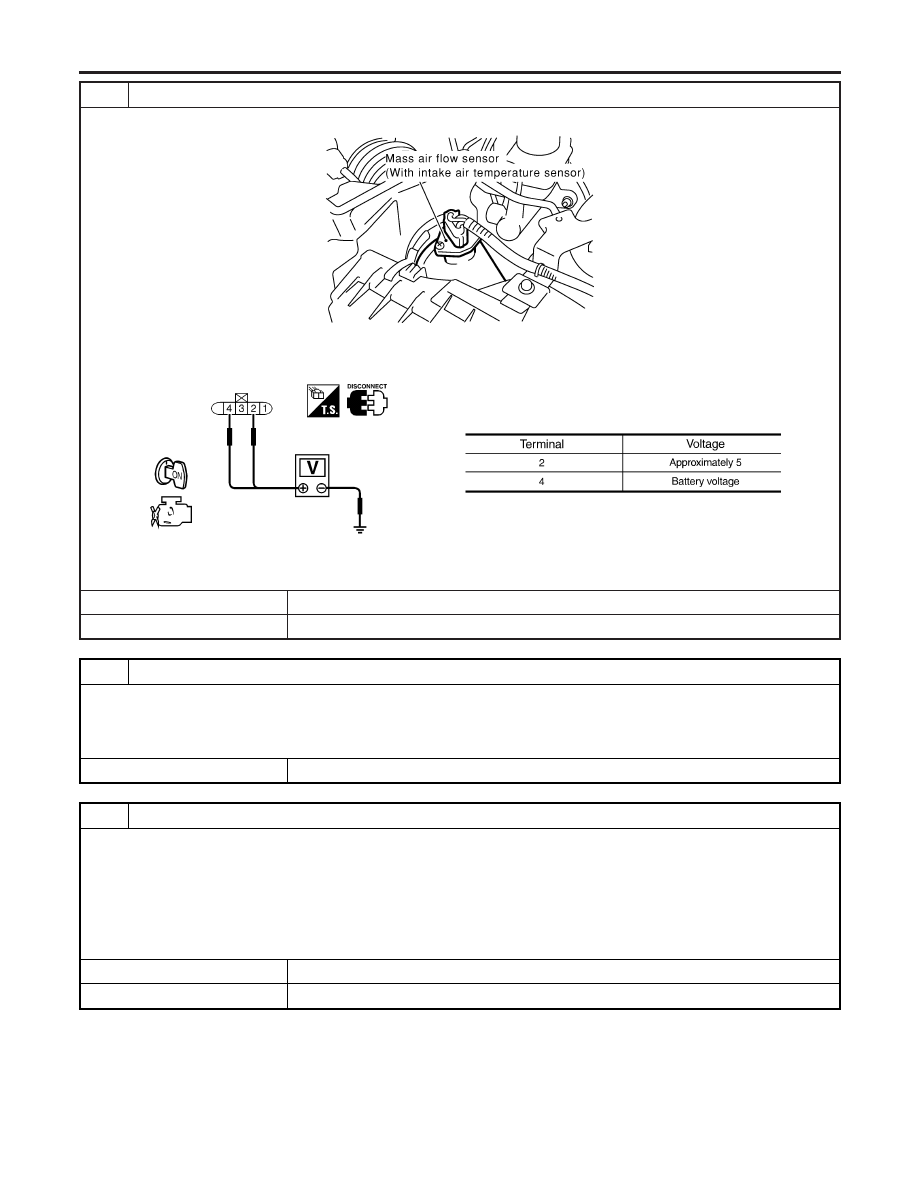

CHECK MAF SENSOR POWER SUPPLY CIRCUIT

1. Disconnect mass air flow (MAF) sensor harness connector.

SEC055D

2. Turn ignition switch ON.
3. Check voltage between MAF sensor terminals 2, 4 and ground with CONSULT-II or tester.

SEF297X

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

5

DETECT MALFUNCTIONING PART

Check the following.

I

Harness connectors E15, F18

I

Harness for open or short between ECM relay and mass air flow sensor

I

Harness for open or short between mass air flow sensor and ECM

©

Repair harness or connectors.

6

CHECK MAF SENSOR GROUND CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch OFF.
2. Disconnect ECM harness connector.
3. Check harness continuity between MAF sensor terminal 3 and ECM terminal 80.

Refer to Wiring Diagram.

Continuity should exist.

4. Also check harness for short to power.

OK or NG

OK

©

GO TO 7.

NG

©

Repair open circuit or short to power in harness or connectors.
