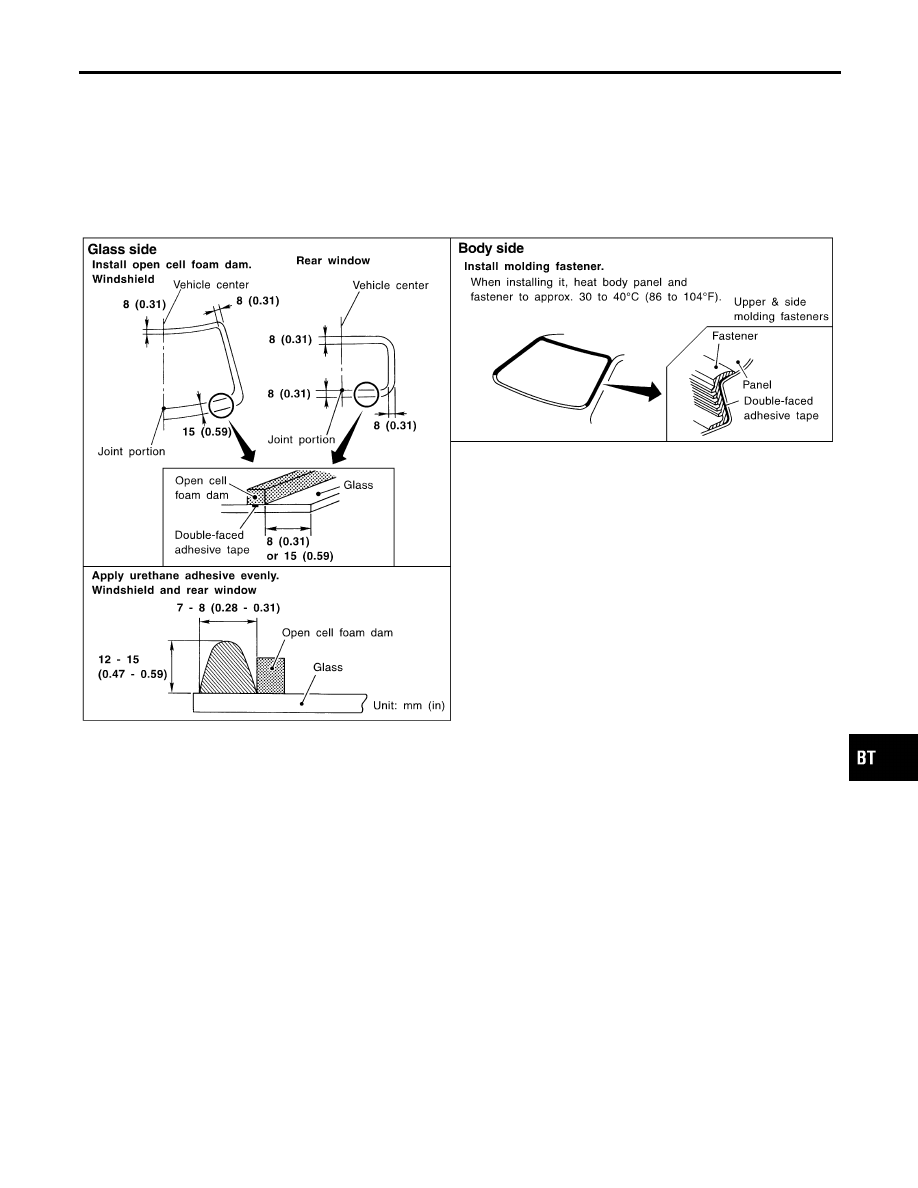

Infiniti I35 (A33). Manual - part 163

I

Do not leave primers or adhesive cartridge unattended
with their caps open or off.

I

The vehicle should not be driven for at least 24 hours or
until the urethane adhesive has completely cured. Curing
time varies depending on temperature and humidities. The
curing time will increase under higher temperatures and
lower humidities.

WINDSHIELD

NHBT0023S03

SBT823

Repairing Water Leaks for Windshield

NHBT0023S0301

Leaks can be repaired without removing and reinstalling glass.
If water is leaking between the urethane adhesive material and
body or glass, determine the extent of leakage. This can be
done by applying water to the windshield area while pushing
glass outward.
To stop the leak, apply primer (if necessary) and then urethane
adhesive to the leak point.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

HA

SC

EL

IDX

WINDSHIELD AND WINDOWS

Removal and Installation (Cont’d)

BT-63

Removal and Installation

NHBT0024

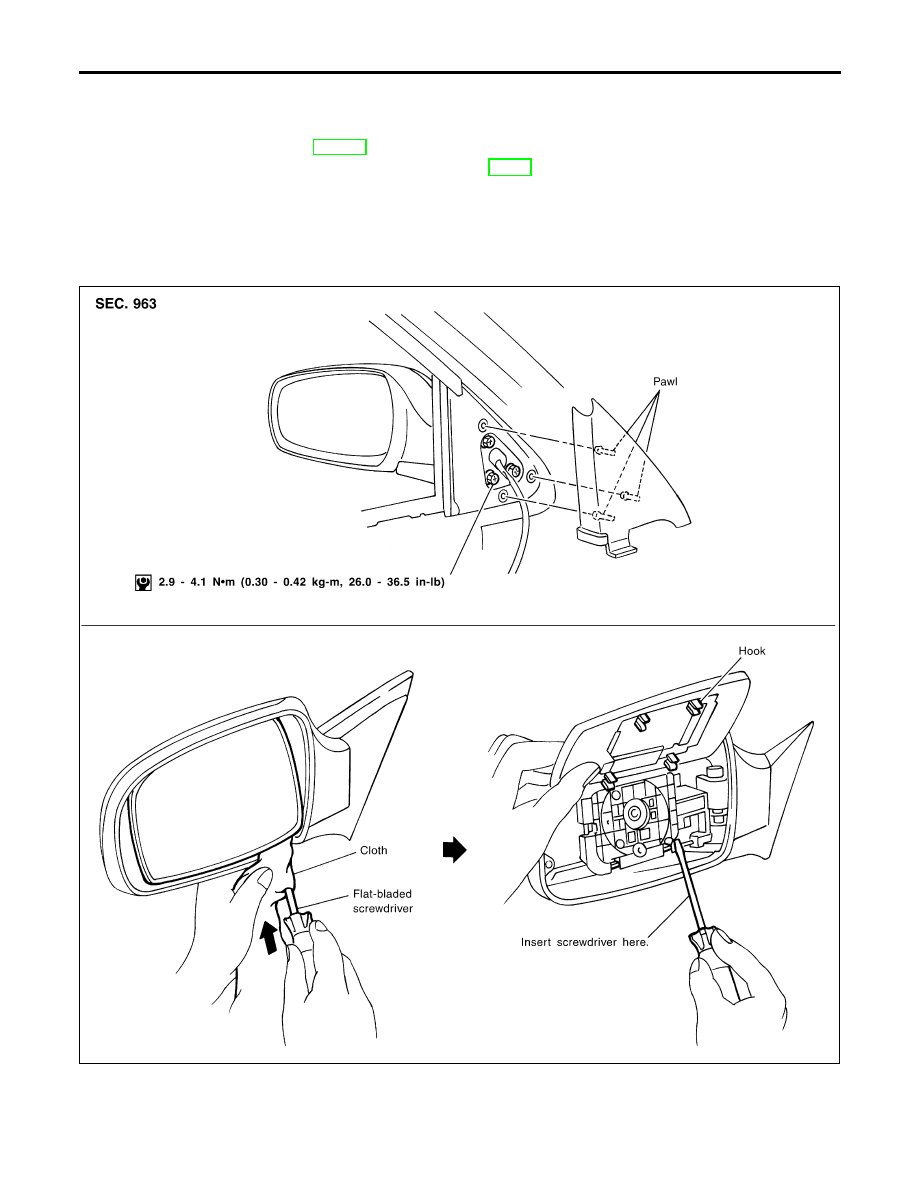

CAUTION:

Be careful not to scratch door rearview mirror body.

★

For Wiring Diagram, refer to EL-213, “DOOR MIRROR” for details.

1. Remove door trim. Refer to “DOOR TRIM” for details, BT-38.
2. Remove inner cover front corner of door.
3. Disconnect door mirror harness connector.
4. Remove door mirror harness clips.
5. Remove bolts securing door mirror assembly.
6. Remove the mirror glass. Do not insert screwdriver too far.

SBT813

DOOR MIRROR

Removal and Installation

BT-64

Removal and Installation

NHBT0025

REMOVAL

NHBT0025S01

SBT268AA

SBT822

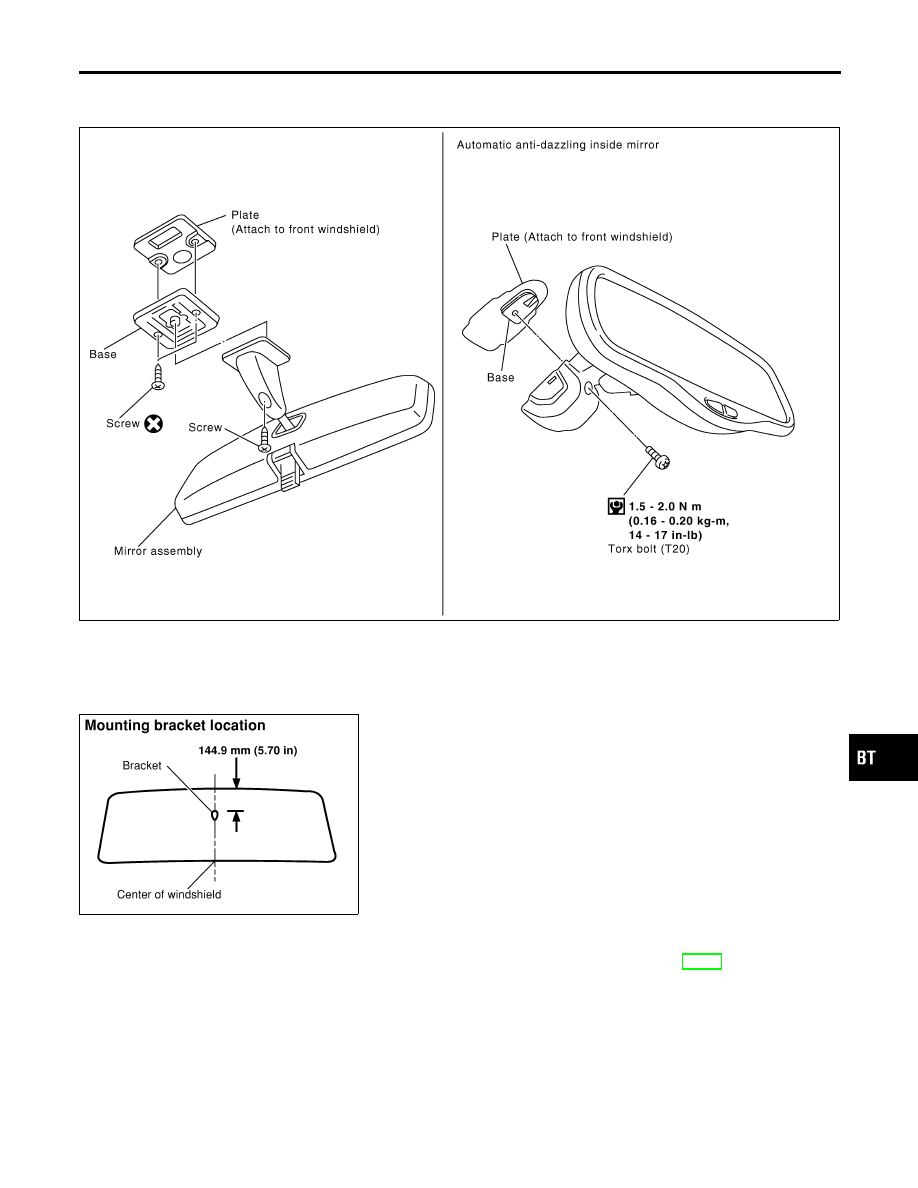

INSTALLATION

NHBT0025S02

1.

Install mirror base as follows:

a.

Determine mirror base position on windshield by measuring
from top of windshield to top of mirror base as shown in the
figure.

b.

Mark location on outside of windshield with wax pencil or
equivalent.

c.

Clean attaching point on inside of windshield with an alcohol-
saturated panel towel.

d.

Sand bonding surface of mirror base with sandpaper (No. 320
or No. 360).

e.

Clean bonding surface of mirror base with an alcohol-saturated
paper towel.

f.

Apply Genuine Mirror Adhesive (Refer to GI-53, “Recommended
Chemical Products and Sealants” or equivalent to bonding sur-
face of mirror base.

g.

Install mirror base at premarked position and press mirror base
against glass for 30 to 60 seconds.

h.

After five minutes, wipe off excess adhesive with an alcohol-
moistened paper towel.

2.

Install rearview mirror.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

HA

SC

EL

IDX

REAR VIEW MIRROR

Removal and Installation

BT-65

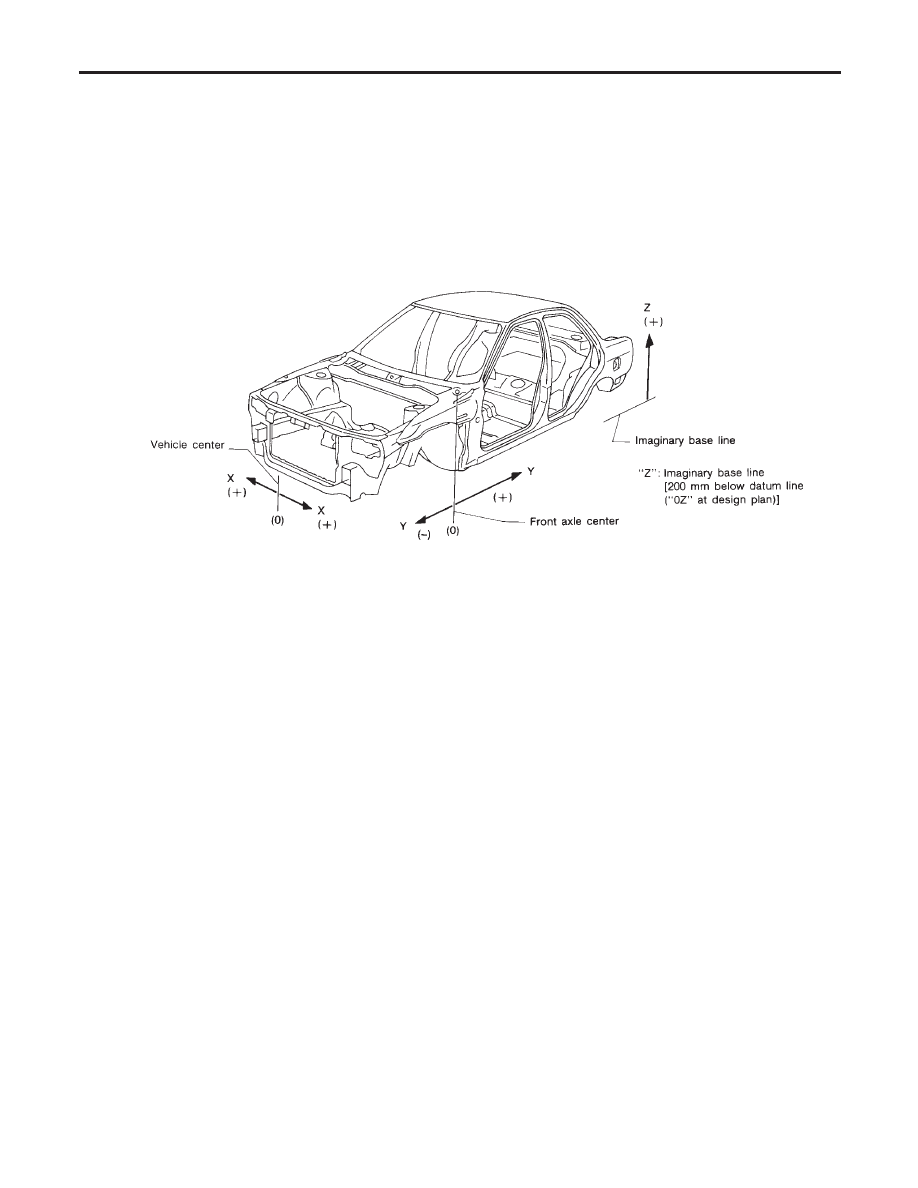

Alignment

NHBT0026

I

All dimensions indicated in figures are actual ones.

I

When using a tracking gauge, adjust both pointers to equal length. Then check the pointers and gauge
itself to make sure there is no free play.

I

When a measuring tape is used, check to be sure there is no elongation, twisting or bending.

I

Measurements should be taken at the center of the mounting holes.

I

An asterisk (*) following the value at the measuring point indicates that the measuring point on the other
side is symmetrically the same value.

I

The coordinates of the measurement points are the distances measured from the standard line of “X”, “Y”
and “Z”.

SBF874GB

BODY (ALIGNMENT)

Alignment

BT-66
