SBT775

3.

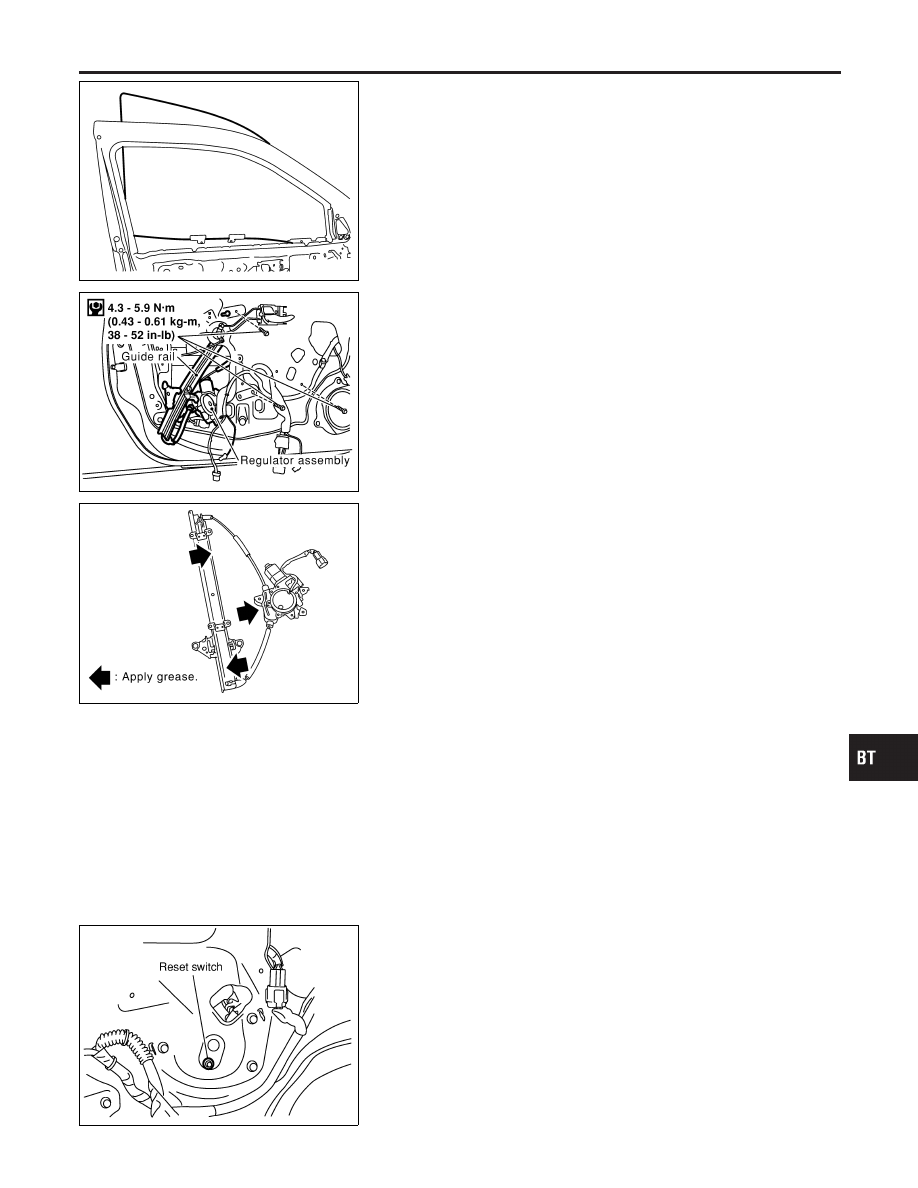

Hold door glass with both hands. While raising rear end of door
glass, remove door glass from sash and away from outside the
door.

SBT776-A

4.

Disconnect regulator assembly connector.

5.

Remove bolts securing regulator assembly and guide rail, then
remove regulator assembly and guide rail.

SBT777

Inspection

NHBT0007S0101

Check regulator assembly for the following parts. Replace malfunc-
tioning parts with new ones.

I

Wire for wear

I

Regulator for deformation

I

Sliding parts for lubrication

Front Door Limit Switch Reset

NHBT0008

RESET CONDITIONS

NHBT0008S01

After each of the following operations are performed, reset the limit
switch (with built-in motor).

I

Regulator removal and installation

I

Removal of motor from regulator

I

Operation of regulator as a single unit

I

Door glass removal and installation

I

Glass run removal and installation

SBT778

RESET PROCEDURES

NHBT0008S02

After installing each component to vehicle, follow the steps below.
1.

Raise glass to the top position.

2.

While pressing and holding reset switch, lower glass to the
bottom position.

3.

Release reset switch, and check reset switch returns to the
original position, and then raise the glass to the top position.

CAUTION:

Do not operate the glass automatically to raise the glass to the
top position.
Do not operate the door switch is turning on.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

HA

SC

EL

IDX

DOOR

Front Door Glass (Cont’d)

BT-23

Rear Door Glass

NHBT0009

I

Make sure that door glass is positioned in glass run groove.

I

Make sure that there is no abnormality when door glass is
raised or lowered.

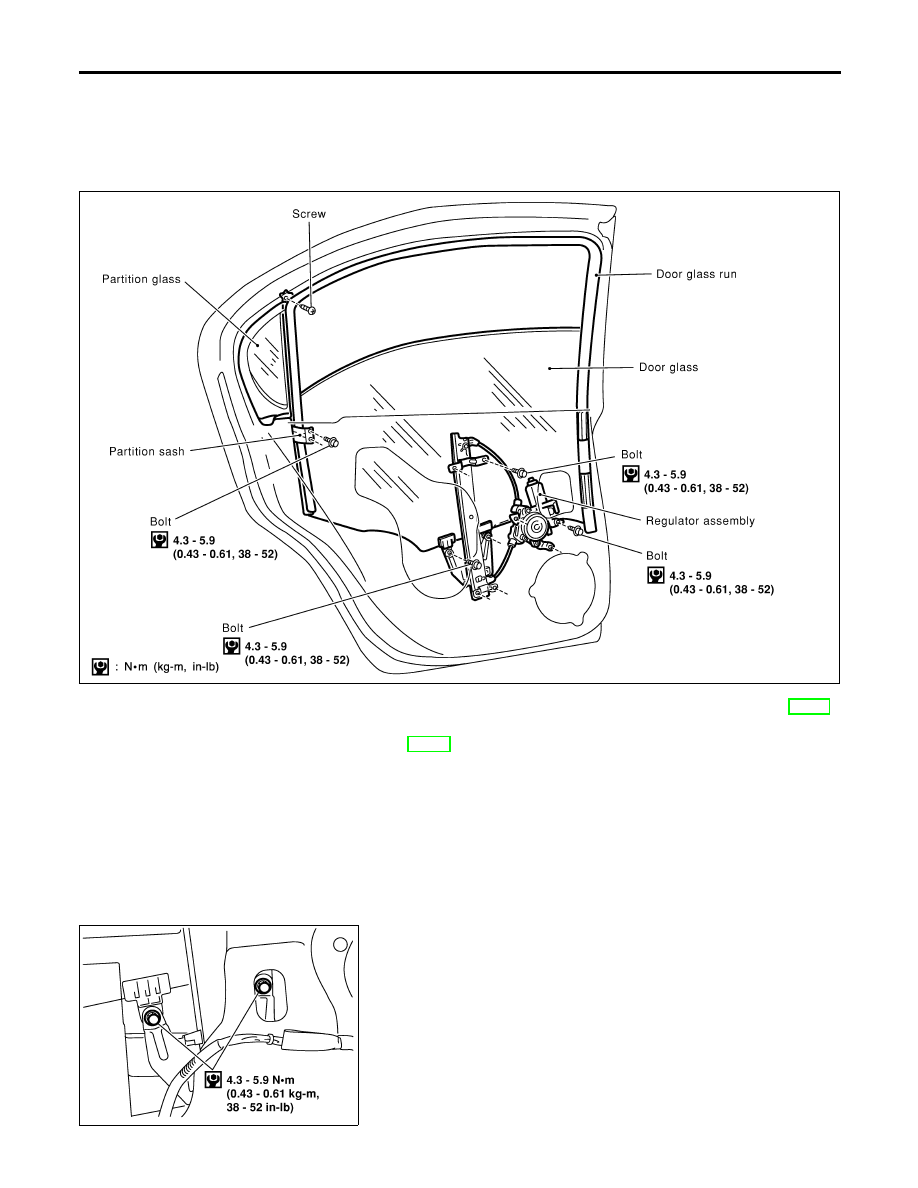

REAR DOOR GLASS AND REGULATOR

NHBT0009S01

SBT779

I

For removal of rear door trim, refer to “DOOR TRIM”, BT-38.

I

For removal of door outside molding, refer to “EXTERIOR”,
BT-44.

I

Remove sealing screen.

SBT780

1.

Using power window main switch, raise or lower door glass
until carrier plate securing bolts are visible.

2.

Remove bolts securing carrier plate.

DOOR

Rear Door Glass

BT-24

SBT781

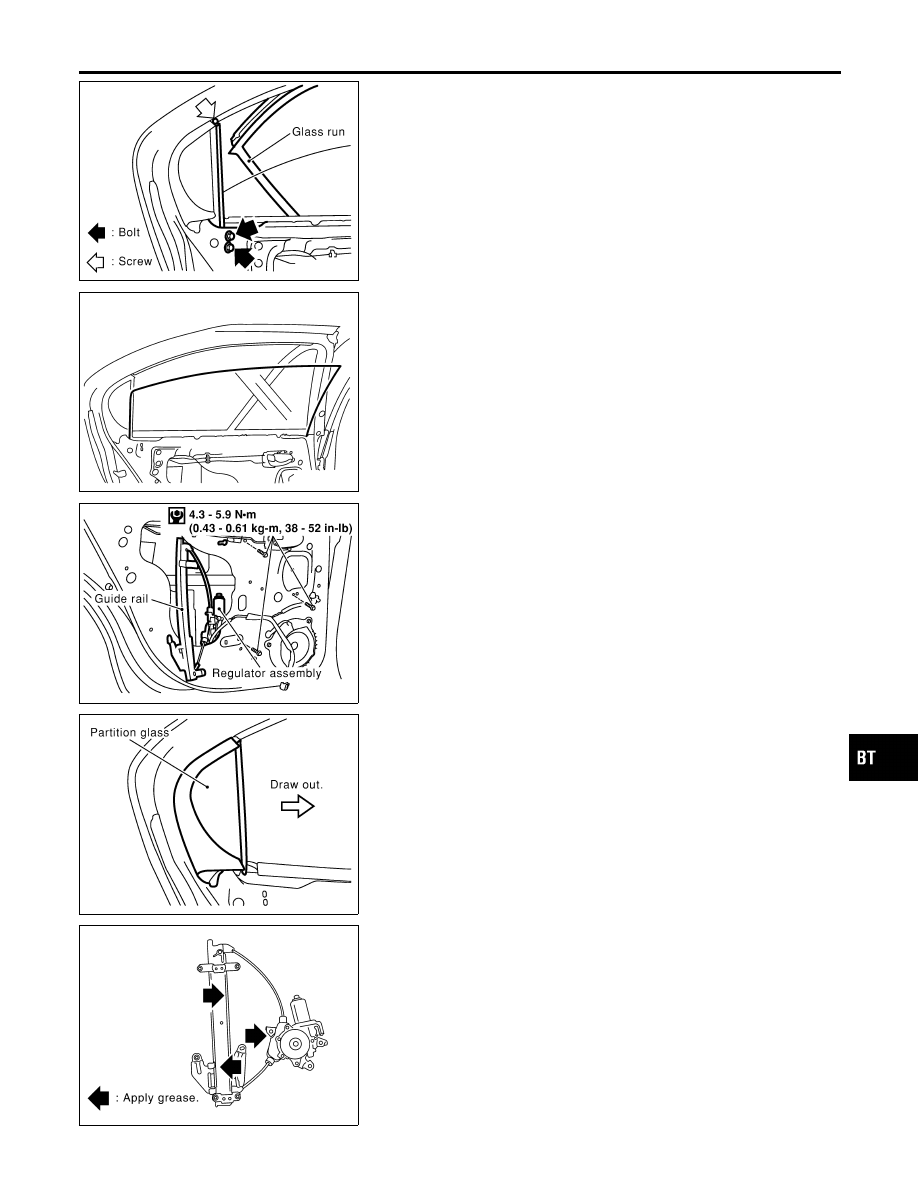

3.

Remove partition sash at glass run.

4.

Remove bolts and screw securing partition sash.

SBT782

5.

Hold door glass with both hands. While raising rear end of door
glass, remove door glass from sash and away from inside the
door.

SBT783

6.

Disconnect regulator assembly connector.

7.

Remove bolts securing regulator assembly and guide rail, then
remove regulator assembly and guide rail.

SBT784

8.

Remove partition glass.

SBT785

Inspection

NHBT0009S0101

Check regulator assembly for the following parts. Replace faulty
parts with new ones.

I

Wire for wear

I

Regulator for deformation

I

Sliding parts for lubrication

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

HA

SC

EL

IDX

DOOR

Rear Door Glass (Cont’d)

BT-25

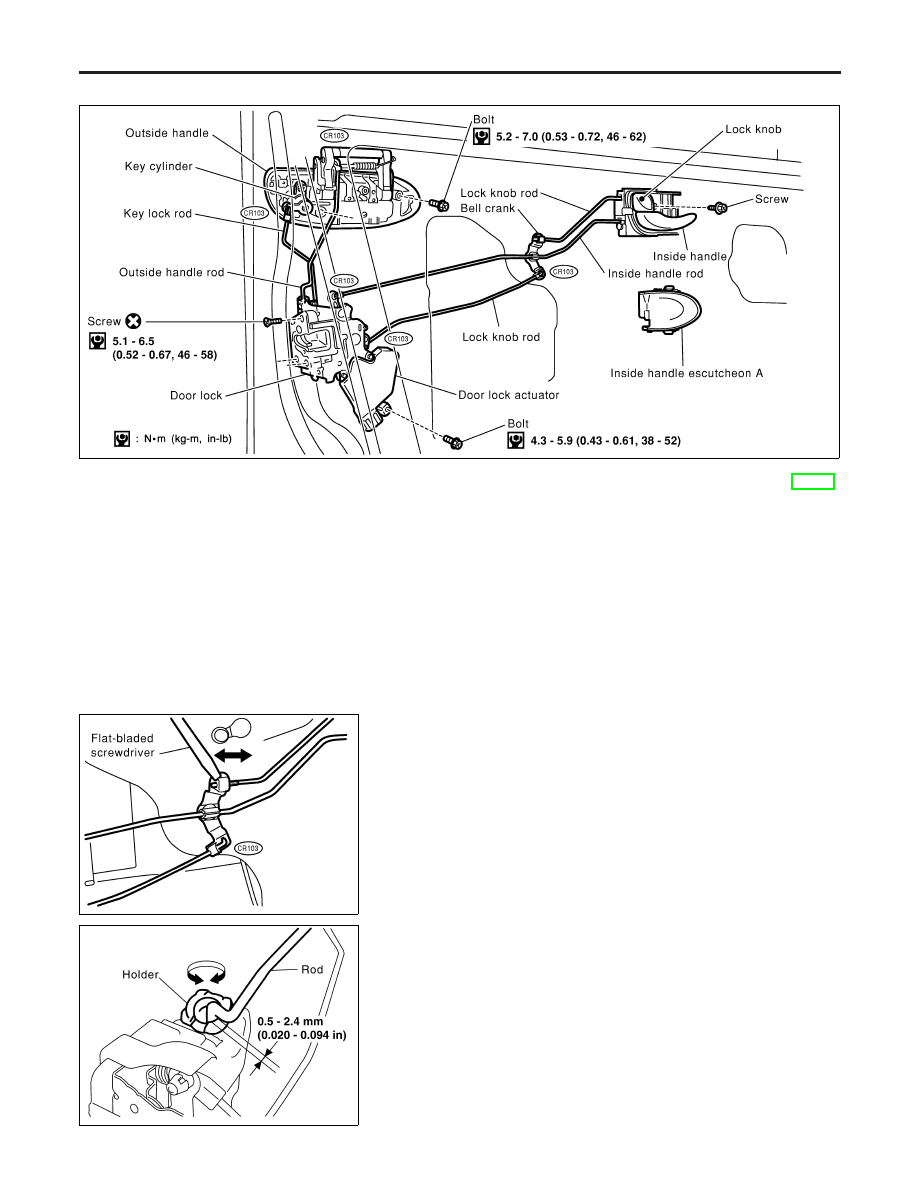

Front Door Lock

NHBT0010

SBT786

I

For removal of front door trim, refer to “DOOR TRIM”, BT-38.

I

Remove sealing screen.

SBT787

BELL CRANK ADJUSTMENT

NHBT0010S01

CAUTION:

Before adjusting bell crank, make sure that rod is installed to
inside handle.
After installing door lock and inside handle, set them in the lock
position. Using a flat-bladed screwdriver, expand rod holder.
Remove rod free play at joining area and set rod in position.
After adjusting bell crank adjustments have been made, operate
door lock knob, door lock switch and door key to make sure that
they lock and unlock properly.

SBT788

OUTSIDE HANDLE ROD ADJUSTMENT

NHBT0010S02

Rotate rod holder so that rod-to-holder clearance is adjusted as
shown in the figure at left.

CAUTION:

Make sure that rod-to-holder clearance is not “0” mm (0 in),
and that rod is not held pressed.

DOOR

Front Door Lock

BT-26
