Description

NHBT0003

I

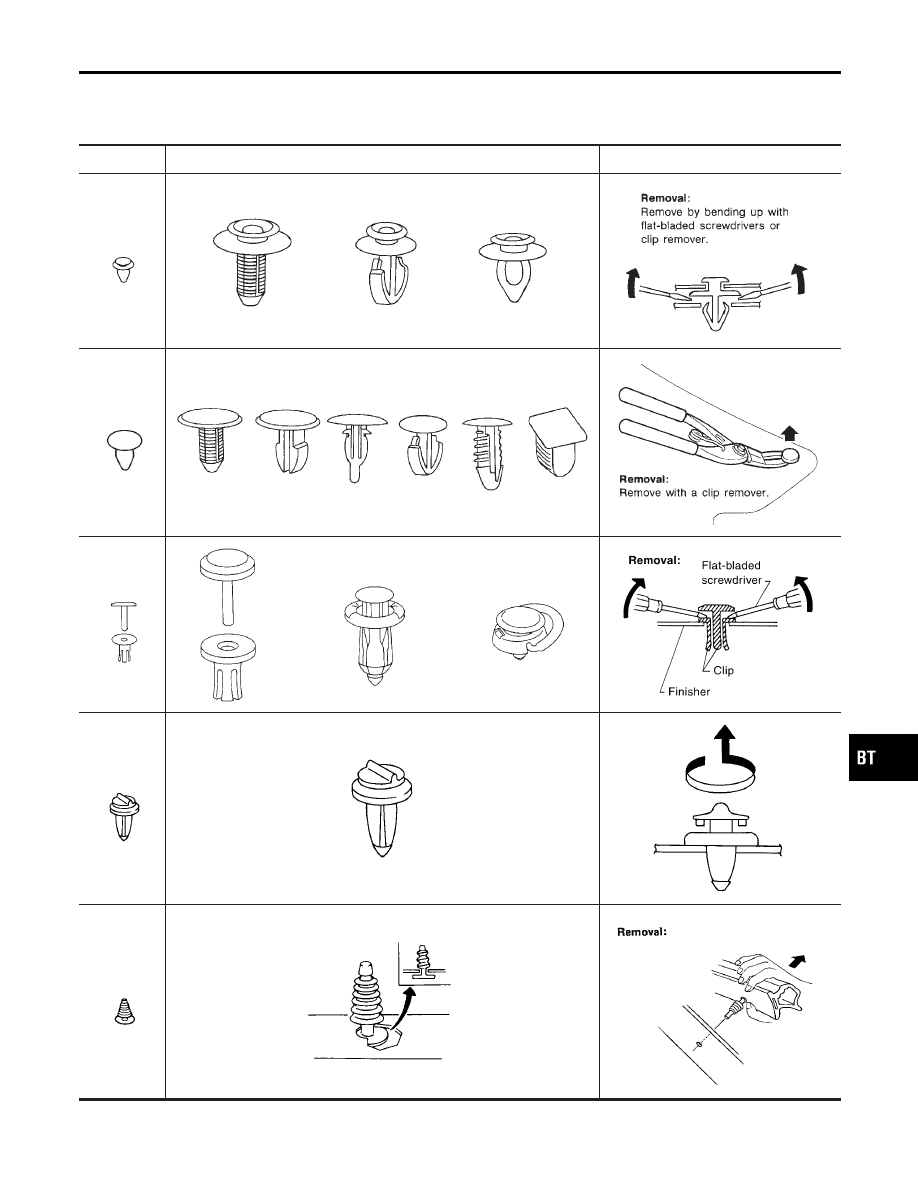

Clips and fasteners in BT section correspond to the following numbers and symbols.

I

Replace any clips and/or fasteners which are damaged during removal or installation.

Symbol No.

Shapes

Removal & Installation

C101

SBF302H

SBF367BA

C103

SBT095

SBF423H

C205

MBT080A

SBF638CA

C206

MBF519B

MBF520B

CE103

SBF104B

SBF147B

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

HA

SC

EL

IDX

CLIP AND FASTENER

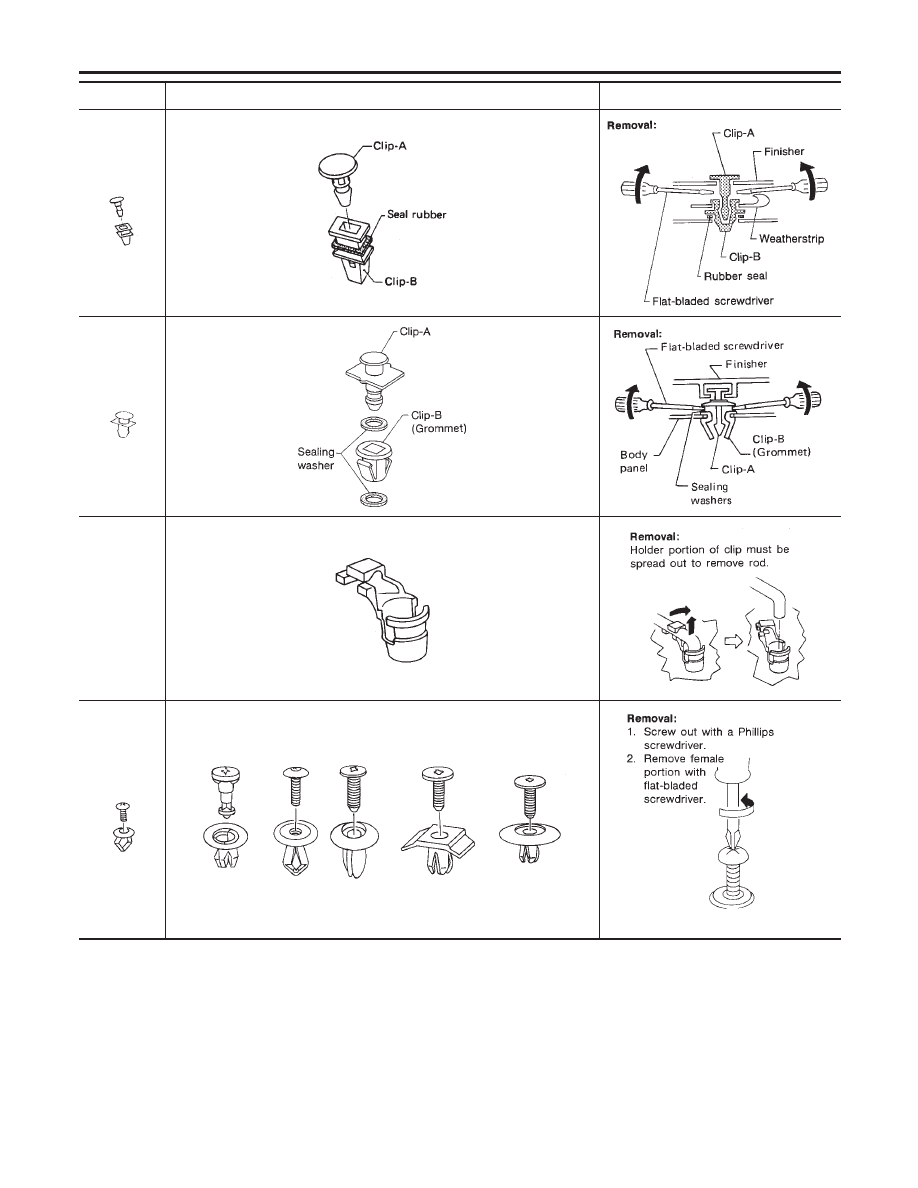

Description

BT-11

Symbol No.

Shapes

Removal & Installation

CF110

SBF648B

SBF649B

CF118

SBF151D

SBF259G

CR103

SBF768B

SBF770B

CS101

SBF078B

SBF992G

CLIP AND FASTENER

Description (Cont’d)

BT-12

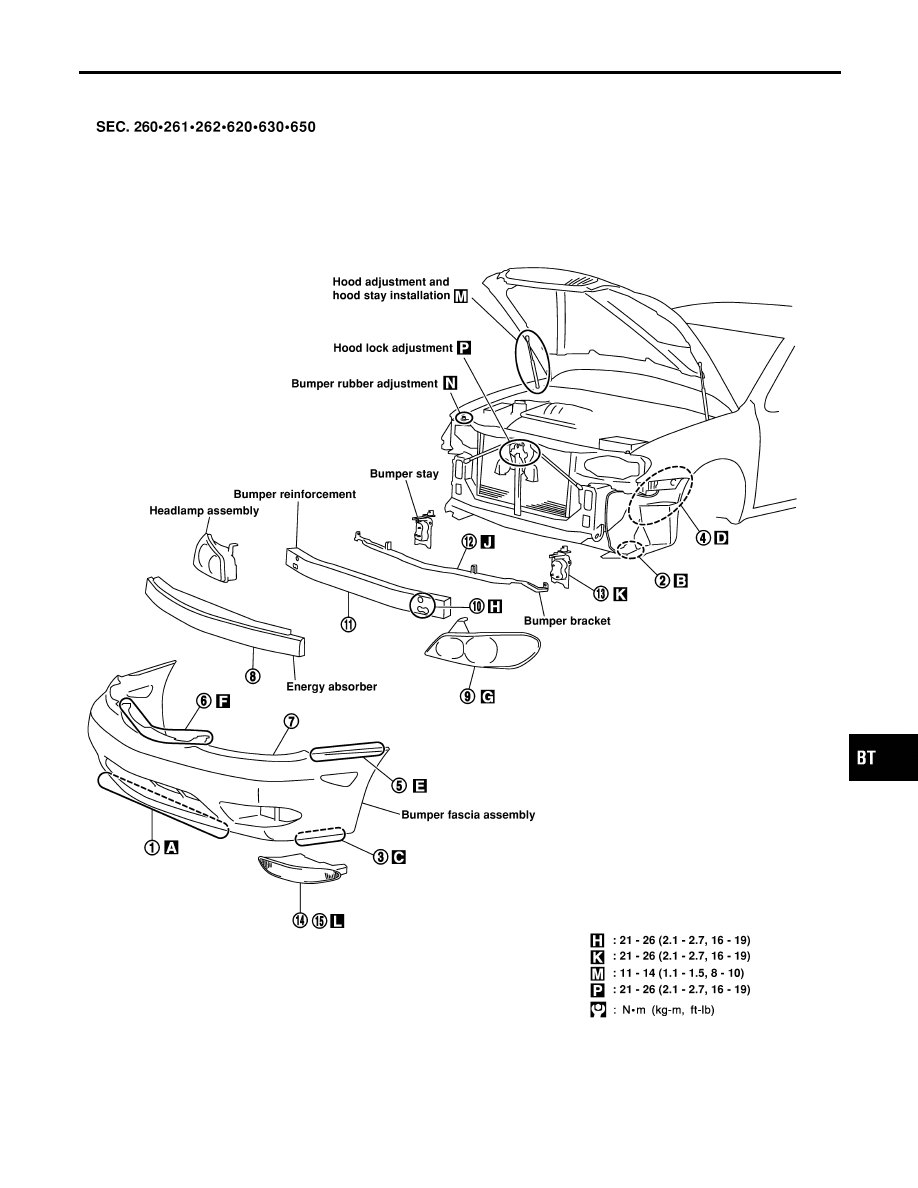

Removal and Installation

NHBT0004

SBT862

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

HA

SC

EL

IDX

BODY FRONT END

Removal and Installation

BT-13

REMOVAL

NHBT0004S02

I

When removing or installing hood, place a cloth or other padding on hood. This prevents vehicle body from
being scratched.

I

Bumper fascia is made of plastic. Do not use excessive force and be sure to keep oil away from it.

I

Hood adjustment: Adjust at hinge portion.

I

Hood lock adjustment: After adjusting, check hood lock control operation. Apply a coat of grease to hood
locks engaging mechanism.

I

Hood opener: Do not attempt to bend cable forcibly. Doing so increases effort required to unlock hood.

WARNING:

I

Be careful not to scratch hood stay when installing hood. A scratched stay may cause gas leak-
age.

I

The contents of the hood stay are under pressure. Do not take apart, puncture, apply heat or allow
fire near it.

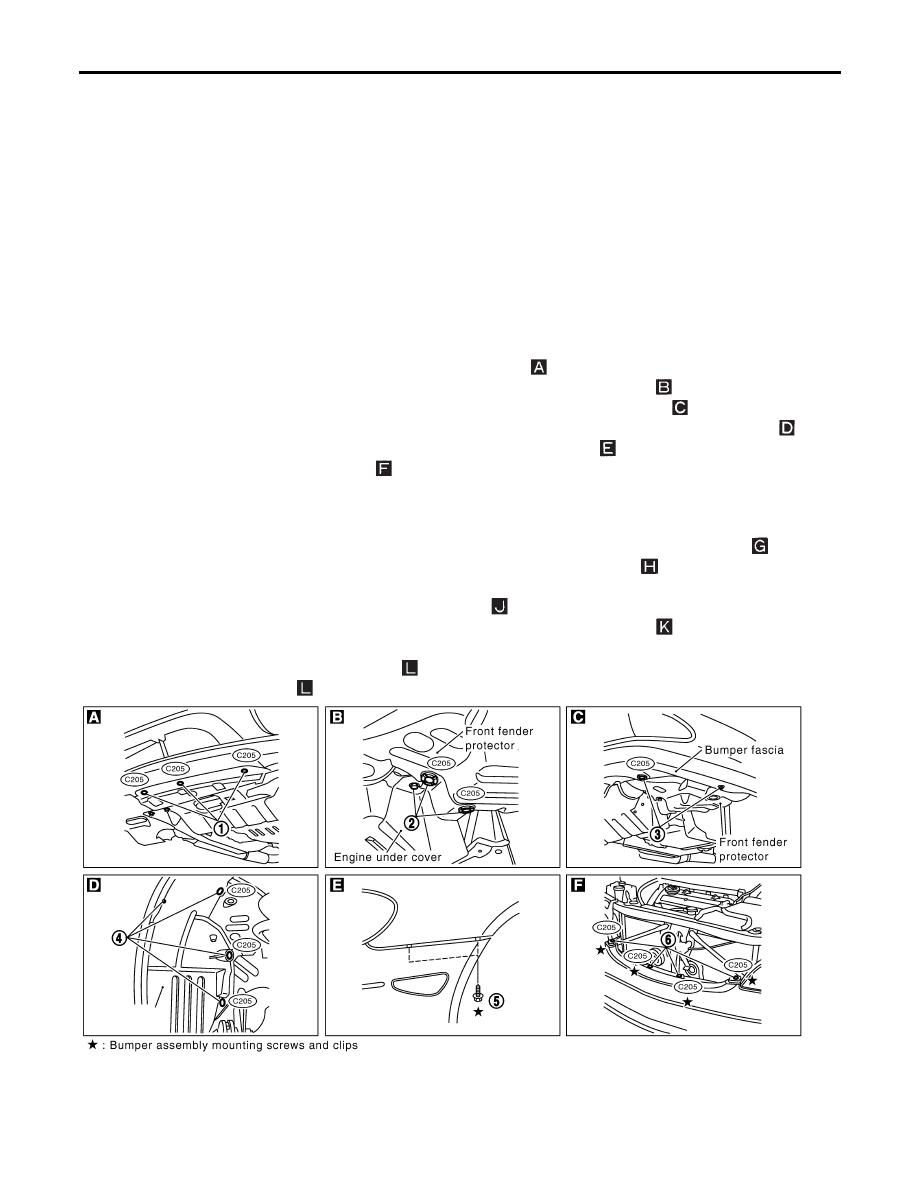

Front Bumper Assembly

NHBT0004S0201

1. Remove clips securing engine undercover to bumper fascia.
2. Remove clips and bolts securing left and right sides of front fender protectors.
3. Remove screws and clips securing left and right sides of front fender protectors.
4. Remove clips and screws securing left and right sides of front fender protectors in wheelhouse.
5. Remove screws securing left and right front fenders to bumper fascia.
6. Remove clips securing bumper fascia.
7. Extract bumper fascia assembly, then disconnect fog lamp assembly and side marker lamp harness con-

nectors.

8. Remove energy absorber.
9. Remove bolts and hook securing headlamp assembly, then disconnect harness connectors.
10. Remove nuts securing bumper reinforcement to left and right bumper stays.
11. Extract bumper reinforcement.
12. Remove bolts and nuts securing front bumper bracket.
13. Remove bolts and nut securing bumper stays, then remove the bumper stays.
Fog lamp assembly
14. Remove bolt securing fog lamp assembly.
15. Extract fog lamp assembly.

SBT861

BODY FRONT END

Removal and Installation (Cont’d)

BT-14
