4

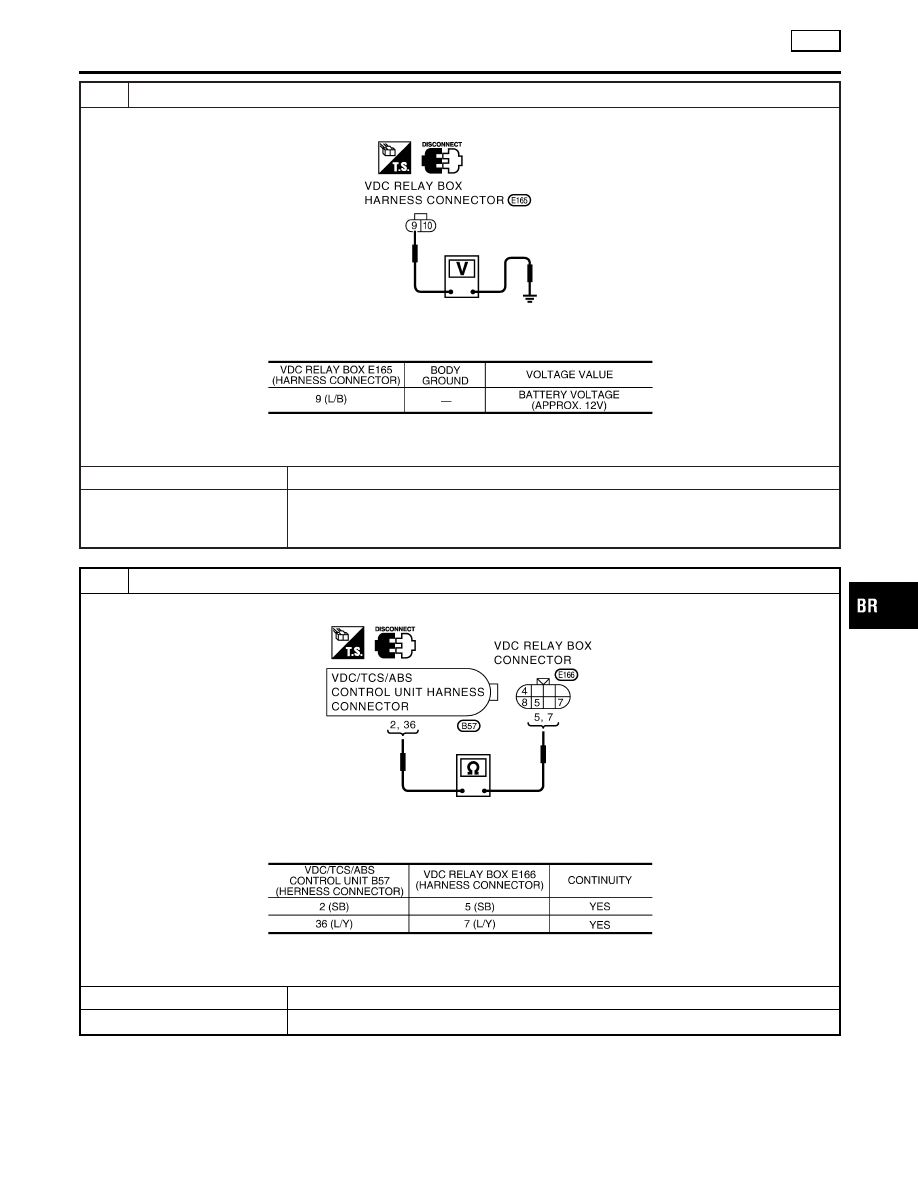

ACTUATOR RELAY POWER SUPPLY CIRCUIT INSPECTION

1. Disconnect VDC relay box connector E165.

SBR206F

2. Check the voltage between the harness connector E165 and body ground.

MTBL1392

Is inspection result OK?

Yes

©

GO TO 5.

No

©

I

Check the fuse 30A.

I

Check for continuity between the battery and the VDC relay box connector E165 ter-
minal No. 9. If it is not OK, replace the fuse or harness.

5

ACTUATOR RELAY POWER CIRCUIT CHECK

1. Disconnect connectors for the VDC/TCS/ABS control unit and the VDC relay box.

SBR208F

2. Check for continuity between the VDC/TCS/ABS control unit and the VDC relay box (harness connectors B57 and

E166).

MTBL1393

Is inspection result OK?

OK

©

GO TO 6.

NG

©

Harness disconnection between the VDC/TCS/ABS control unit and the VDC relay box.

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

VDC

Inspection 9 Actuator Relay and Circuit (Cont’d)

BR-149

6

ACTUATOR RELAY UNIT INSPECTION

Check the actuator relay as a unit.

Is inspection result OK?

OK

©

Check the VDC/TCS/ABS control unit power supply circuit.

NG

©

Replace the actuator relay.

Inspection 10 Stop Lamp Switch and Circuit

NHBR0279

Inspection procedure

1

SELF-DIAGNOSIS RESULT CHECK

Check the self-diagnosis results.

MTBL1286

Is “STOP LAMP SW” indicated in the self-diagnosis results?

©

GO TO 2.

2

STOP LAMP INSPECTION

1. Disconnect connectors for the stop lamp switch and the VDC/TCS/ABS control unit.
2. Securely connect them again.
3. Start the engine.
4. Repeat depressing the brake pedal carefully several times, then perform the self-diagnosis again.

Is the same self-diagnosis item indicated?

Yes

©

GO TO 3.

No

©

Repair or replace the poorly connected connector.

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

VDC

Inspection 9 Actuator Relay and Circuit (Cont’d)

BR-150

3

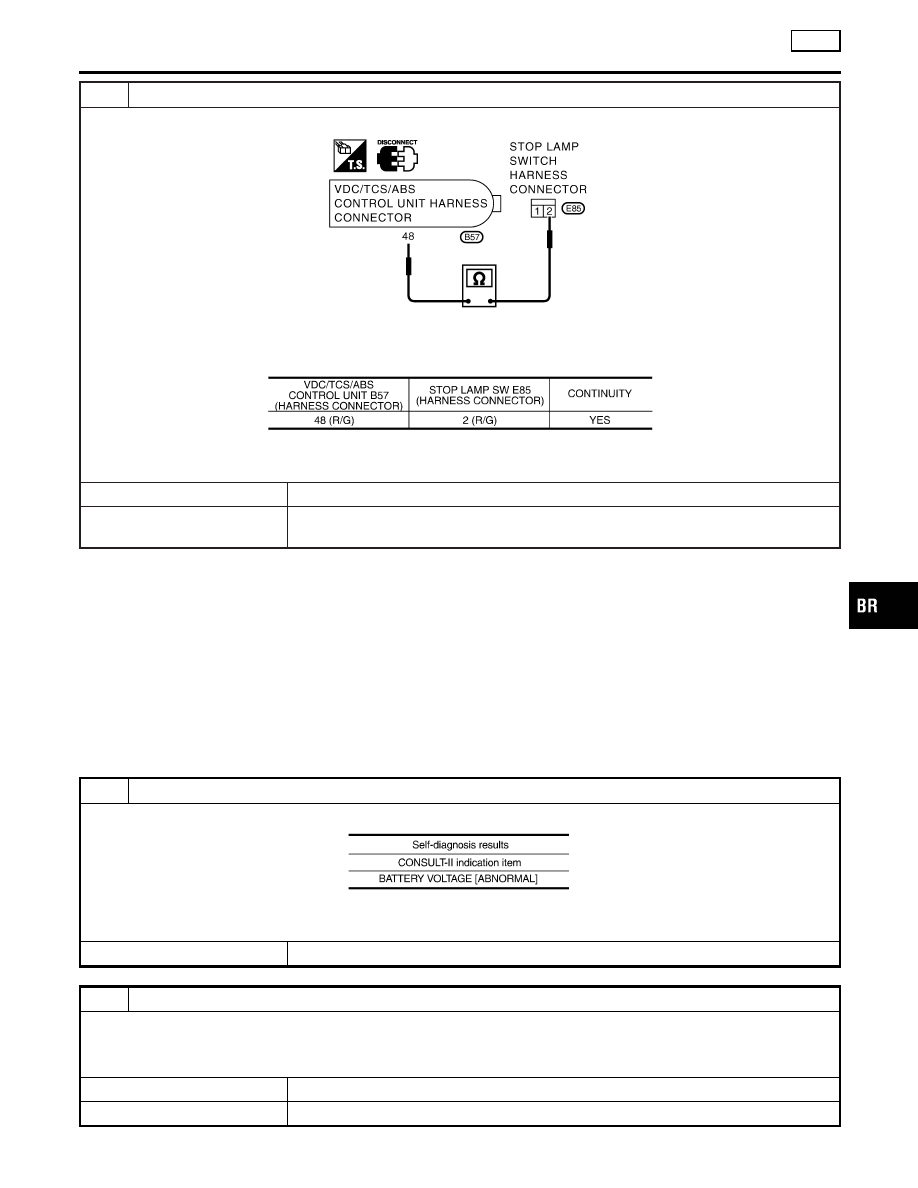

STOP LAMP SWITCH CIRCUIT CHECK

1. Disconnect connectors for the stop lamp switch and the VDC/TCS/ABS control unit.

SBR210F

2. Check for continuity between the stop lamp switch (harness connector E85) and the VDC/TCS/ABS control unit (har-

ness connector B57).

MTBL1394

Is inspection result OK?

OK

©

Perform the VDC/TCS/ABS control unit self-diagnosis again.

NG

©

Harness disconnection between the VDC/TCS/ABS control unit and the stop lamp
switch.

Inspection 11 VDC/TCS/ABS Control Unit
Power Supply Circuit

NHBR0280

Inspection procedure

1

SELF-DIAGNOSIS RESULT CHECK 1

Check the self-diagnosis results.

MTBL1288

Is “BATTERY VOLTAGE [ABNORMAL]” indicated in the self-diagnosis results?

©

GO TO 2.

2

SELF-DIAGNOSIS RESULT CHECK 2

1. Disconnect the VDC/TCS/ABS control unit connector B57. Securely connect them again.
2. Perform the self-diagnosis.

Is the same self-diagnosis item indicated?

Yes

©

GO TO 3.

No

©

Repair or replace the poorly connected connector.

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

VDC

Inspection 10 Stop Lamp Switch and Circuit (Cont’d)

BR-151

3

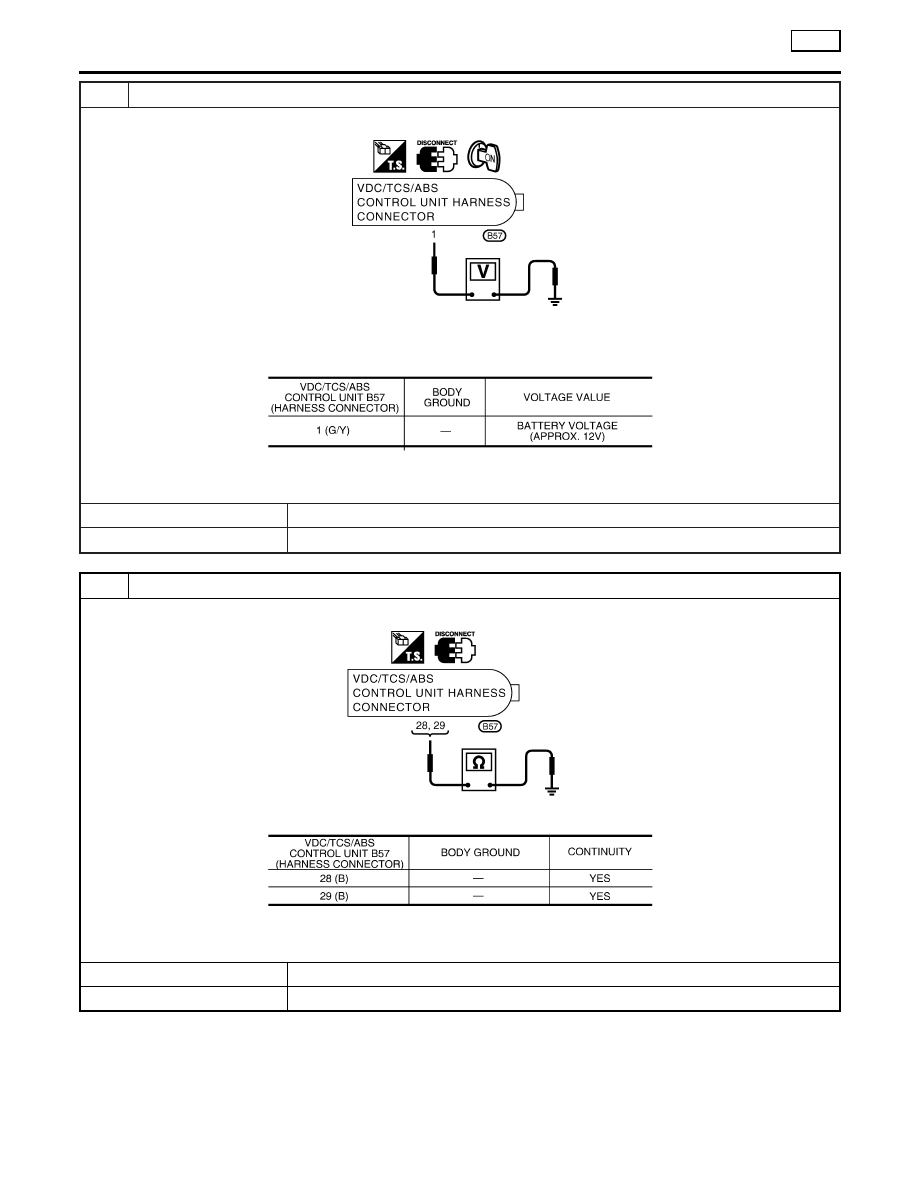

VDC/TCS/ABS CONTROL UNIT POWER SUPPLY CIRCUIT INSPECTION 1

1. Disconnect the VDC/TCS/ABS control unit connector B57.

SBR212F

2. Turn the ignition switch ON (engine not running), and check the voltage between the VDC/TCS/ABS control unit (har-

ness connector B57) and body ground.

MTBL1395

Is inspection result OK?

Yes

©

GO TO 4.

No

©

GO TO 5.

4

VDC/TCS/ABS CONTROL UNIT GROUND CIRCUIT INSPECTION 1

Check the VDC/TCS/ABS control unit ground circuit (harness connector B57).

SBR214F

MTBL1396

Is inspection result OK?

OK

©

Perform the VDC/TCS/ABS control unit self-diagnosis again.

NG

©

Harness disconnection or improper installation of the VDC/TCS/ABS control unit.

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

VDC

Inspection 11 VDC/TCS/ABS Control Unit Power Supply Circuit (Cont’d)

BR-152
