CHECK WARNING LAMP GROUND CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect connectors from ABS actuator and electric unit (control unit) E162.

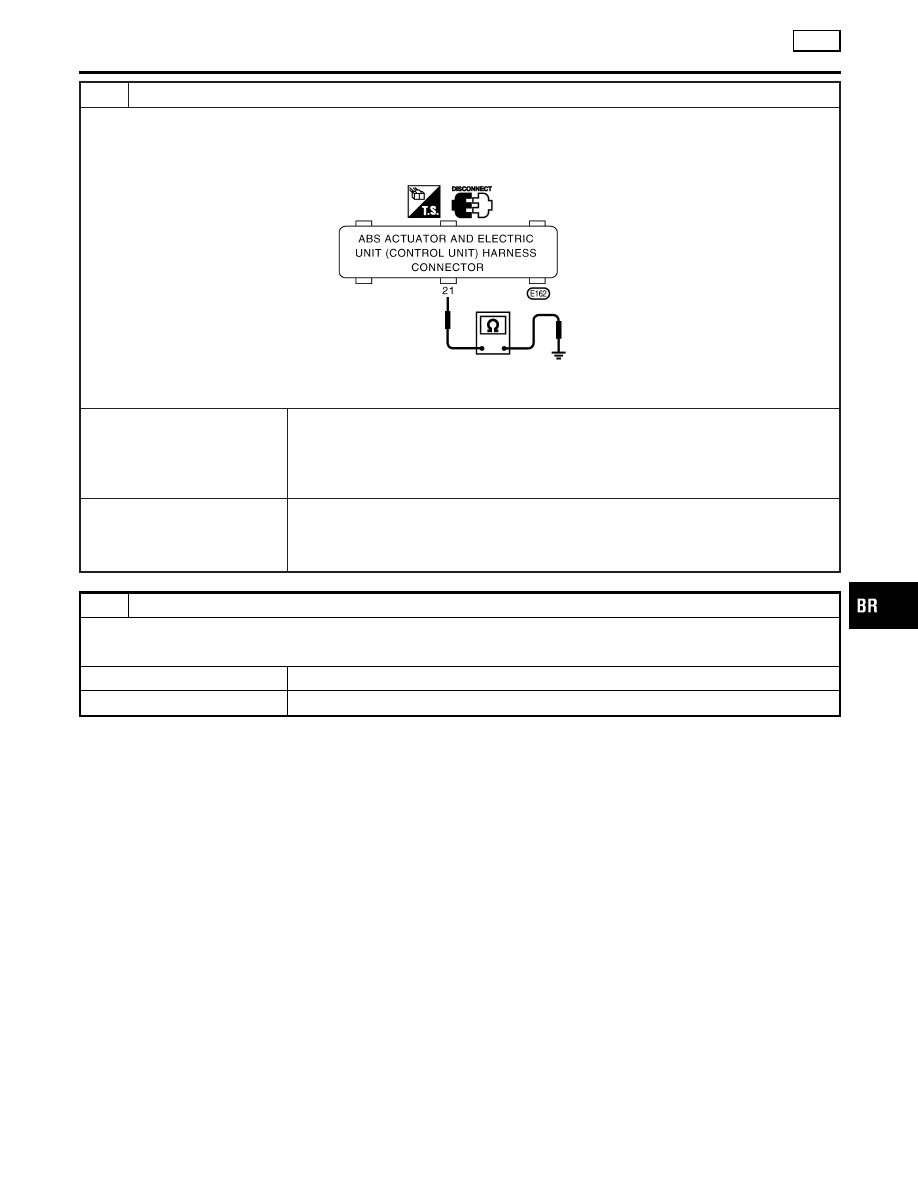

3. Check continuity between ABS actuator and electric unit (control unit) harness connector E162 terminal 21 (L/Y) and

body ground.

SBR172F

Does continuity exist?

Yes

©

Check the following.

I

Harness connector E162

I

Harness for open or short between ABS actuator and electric unit (control unit) and
fuse
If NG, repair harness or connectors.

No

©

Check ABS actuator and electric unit (control unit) connector E162 pin terminals for dam-
age or the connection of ABS actuator and electric unit (control unit) harness connector
E162. Reconnect ABS actuator and electric unit (control unit) harness connector E162.
Then retest.

5

REPLACE FUSE

Replace 10A fuse No. 31.

Does the fuse blow out when ignition switch is turned “ON”?

Yes

©

GO TO 6.

No

©

INSPECTION END

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

TCS

7. ABS Warning Lamp Stays On When Ignition Switch Is Turned On (Cont’d)

BR-81

6

CHECK ABS/TCS CONTROL UNIT POWER SUPPLY CIRCUIT

1. Disconnect ABS actuator and electric unit (control unit) connector E162.

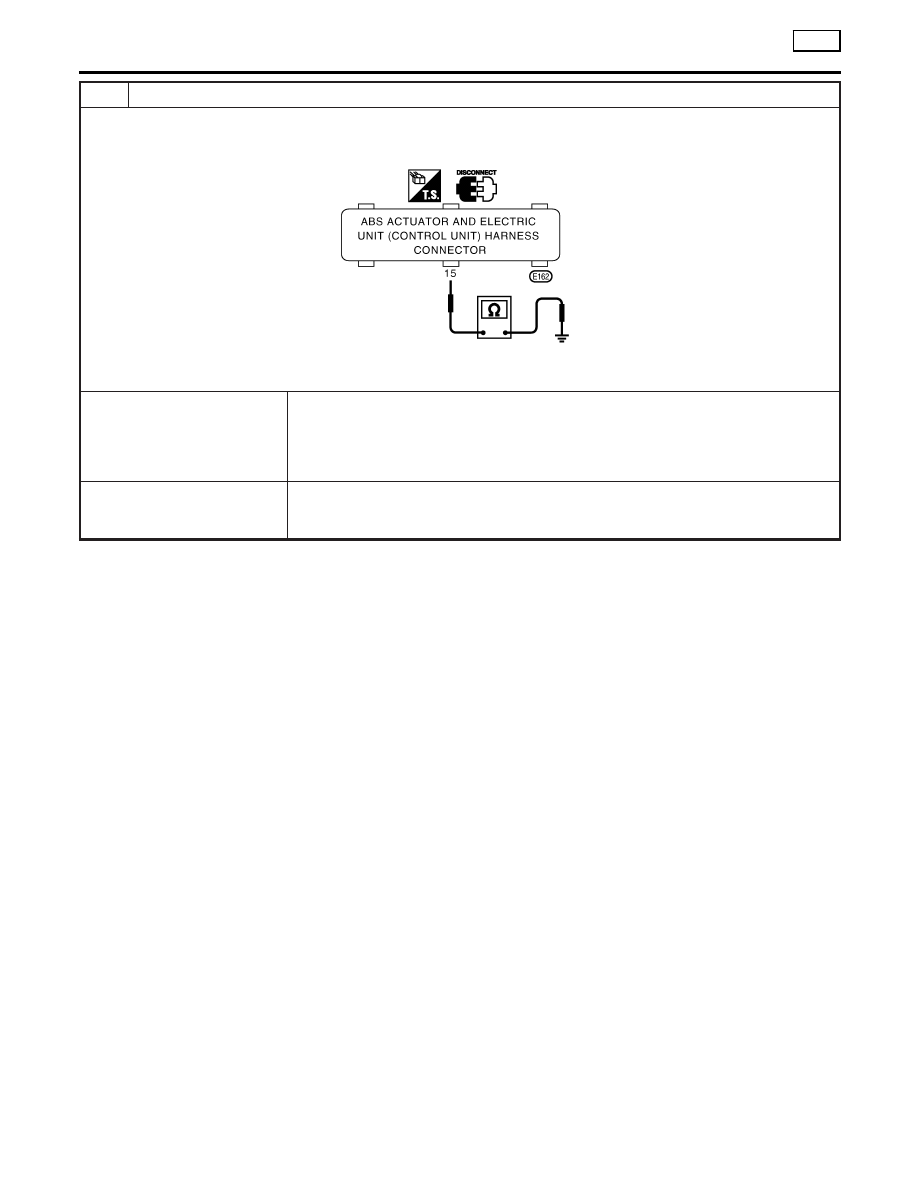

2. Check continuity between ABS actuator and electric unit (control unit) harness connector E162 terminal 15 (GY) and

body ground.

SBR173F

Does continuity exist?

Yes

©

Check the following.

I

Harness connector E162

I

Harness for open or short between ABS actuator and electric unit (control unit) and
fuse
If NG, repair harness or connectors.

No

©

Check ABS actuator and electric unit (control unit) connector E162 pin terminals for dam-
age or the connection of control unit harness connector E162. Reconnect ABS actuator
and electric unit (control unit) harness connector E162. Then retest.

TROUBLE DIAGNOSES FOR SYMPTOMS

TCS

7. ABS Warning Lamp Stays On When Ignition Switch Is Turned On (Cont’d)

BR-82

8. SLIP Indicator Lamp Does Not Come On
When Ignition Switch Is Turned On

=NHBR0195

1

INSPECTION START

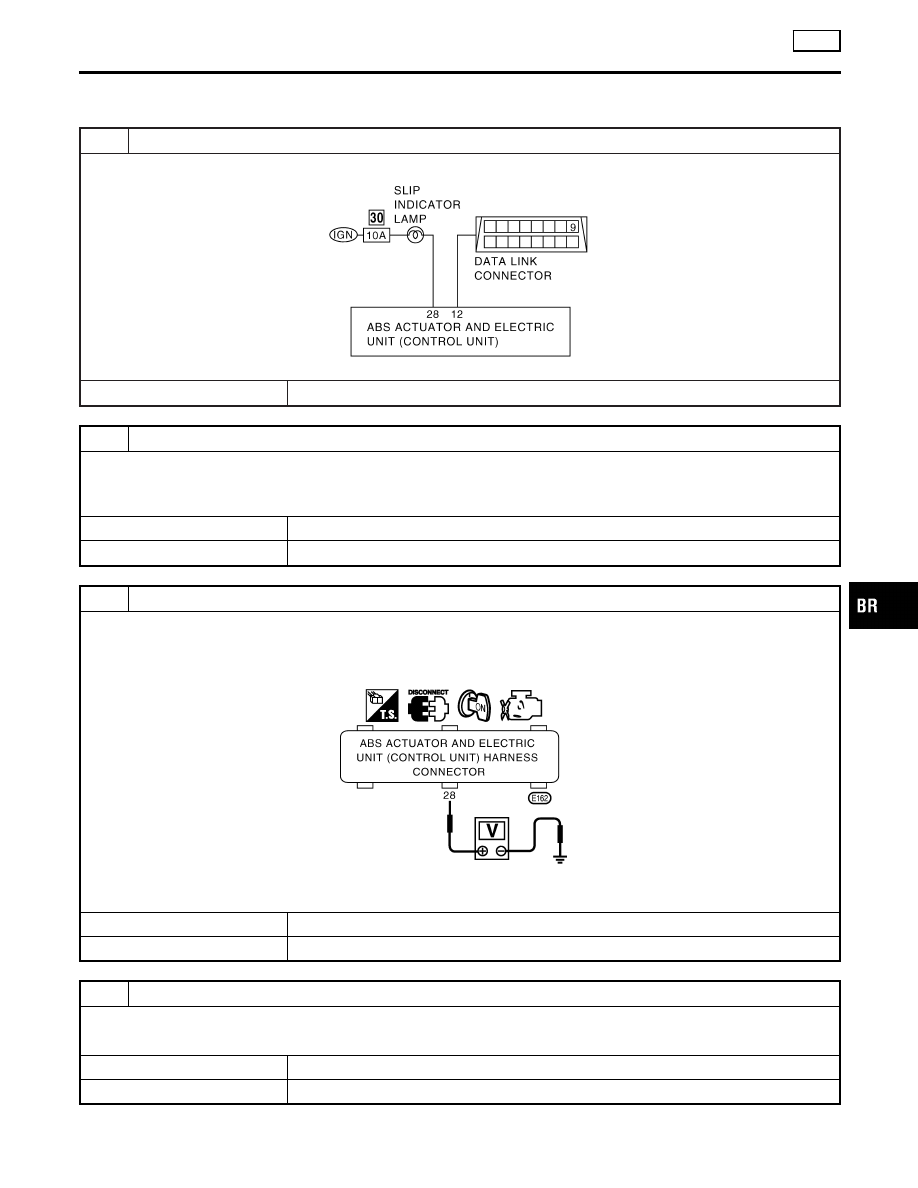

Indicator lamp circuit inspection

SBR174F

©

GO TO 2.

2

CHECK FUSE

Check 10A fuse No. 30 for ABS actuator and electric unit (control unit). For fuse layout, refer to “POWER SUPPLY ROUT-
ING” in EL section.

Is fuse OK?

Yes

©

GO TO 3.

No

©

Replace fuse.

3

CHECK CONTROL UNIT POWER SUPPLY CIRCUIT

1. Install 10A fuse.
2. Disconnect connector from ABS actuator and electric unit (control unit).
3. Check voltage between ABS actuator and electric unit (control unit) harness connector terminal 28 (L/R) and ground

after turning ignition switch “ON”.

SBR175F

Does battery voltage exist?

Yes

©

GO TO 5.

No

©

GO TO 4.

4

CHECK INDICATOR LAMP

Apply ground to ABS actuator and electric unit (control unit) connector E162 terminal 28 (L/R).

Does indicator lamp OK?

Yes

©

Replace ABS actuator and electric unit (control unit).

No

©

Check combination meter.

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

TCS

8. SLIP Indicator Lamp Does Not Come On When Ignition Switch Is Turned On

BR-83

5

CHECK CIRCUIT

1. Disconnect ABS actuator and electric unit (control unit) connector E162.

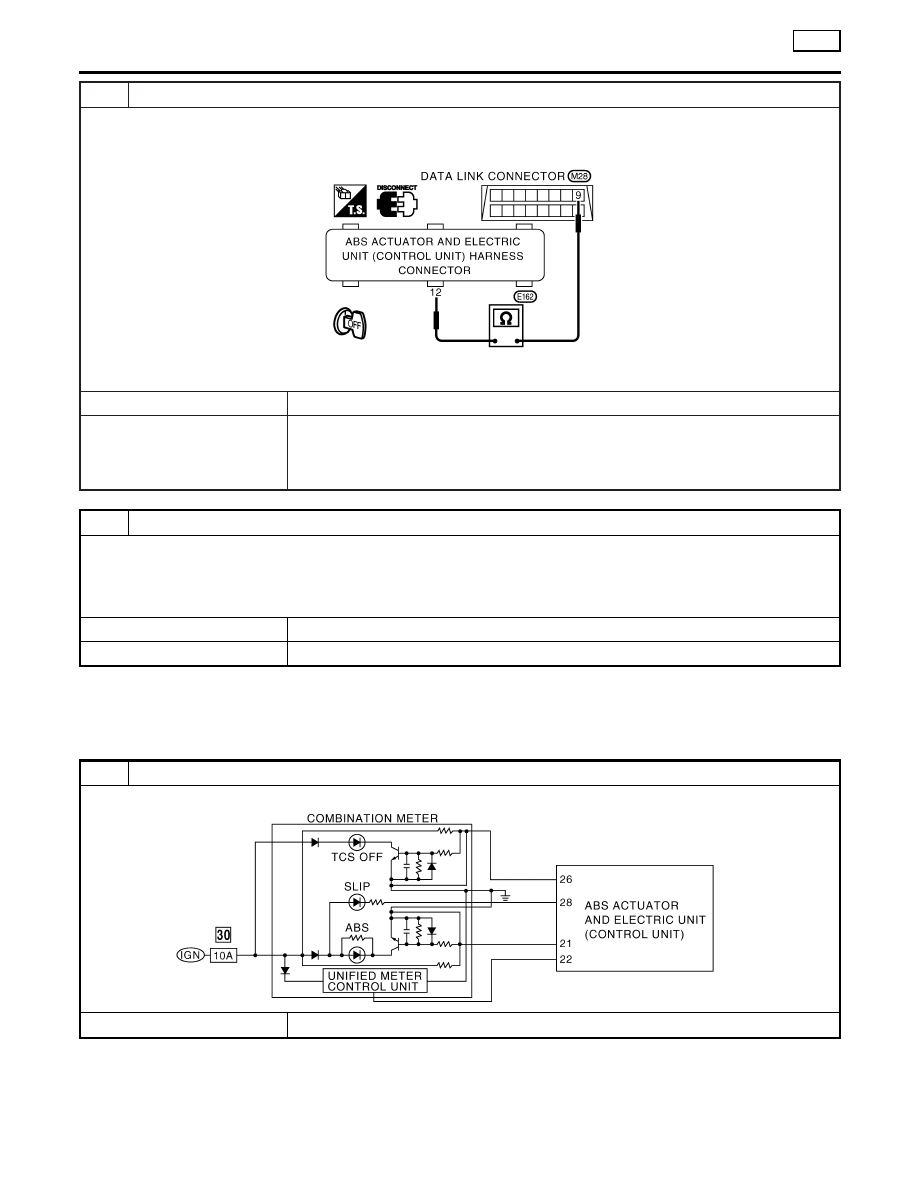

2. Check continuity between ABS actuator and electric unit (control unit) harness connector E162 terminal 12 (W/B) and

data link connector terminal 9 (P/B).

SBR176F

Does continuity exist?

Yes

©

GO TO 6.

No

©

Check the following.

I

Harness connectors E162, M28

I

Harness for open or short between ABS actuator and electric unit (control unit) and
data link connector

6

CHECK CONNECTOR

1. Disconnect connector from ABS actuator and electric unit (control unit) connector E162. Check terminals for damage or

loose connection. Then reconnect connector.

2. Carry out self-diagnosis again.

Does warning lamp activate again?

Yes

©

Check items the self-diagnosis detected as faulty.

No

©

INSPECTION END

9. TCS OFF Indicator Lamp Does Not Come On
When Ignition Switch Is Turned On

NHBR0196

1

INSPECTION START

Indicator lamp circuit inspection

SBR177F

©

GO TO 2.

TROUBLE DIAGNOSES FOR SYMPTOMS

TCS

8. SLIP Indicator Lamp Does Not Come On When Ignition Switch Is Turned On (Cont’d)

BR-84
