Infiniti I35 (A33). Manual - part 116

Diagnostic item

Diagnostic item is detected when ...

Reference

Page

A/T SIGNAL

CAN communication with TCM is not normal.

AT-104

*1: When “## ## SENSOR 2” is displayed, check power supply for TCS/ABS control unit in addition to wheel sensor circuit.
*2: When any diagnosis results is detested with “CAN COMM CIRCUIT” CAN communication circuit first.

SBR905E

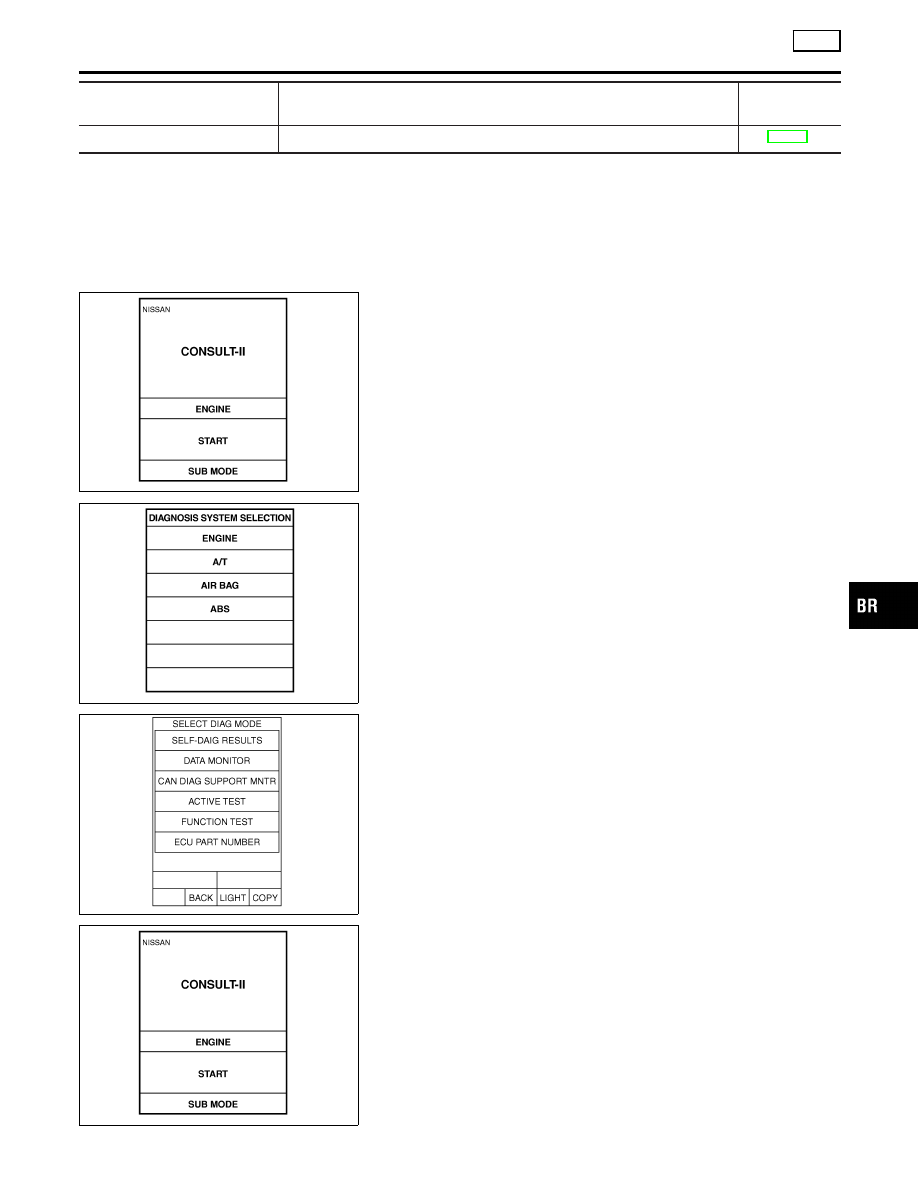

DATA MONITOR PROCEDURE

NHBR0152S03

1.

Turn ignition switch OFF.

2.

Connect CONSULT-II to data link connector.

3.

Turn ignition switch ON.

4.

Touch “START” on CONSULT-II screen.

PBR385C

5.

Touch “ABS”.

SFIA2435E

6.

Touch “DATA MONITOR”.

7.

Touch “SETTING” on “SELECT MONITOR ITEM” screen.

8.

Touch “START” on “SELECT MONITOR ITEM”.

SBR905E

ACTIVE TEST PROCEDURE

NHBR0152S04

I

When conducting Active test, vehicle must be stationary.

I

When ABS warning lamp or SLIP indicator lamp stays on,
never conduct Active test.

1.

Turn ignition switch OFF.

2.

Connect CONSULT-II to Data Link Connector.

3.

Start engine.

4.

Touch “START” on CONSULT-II screen.

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

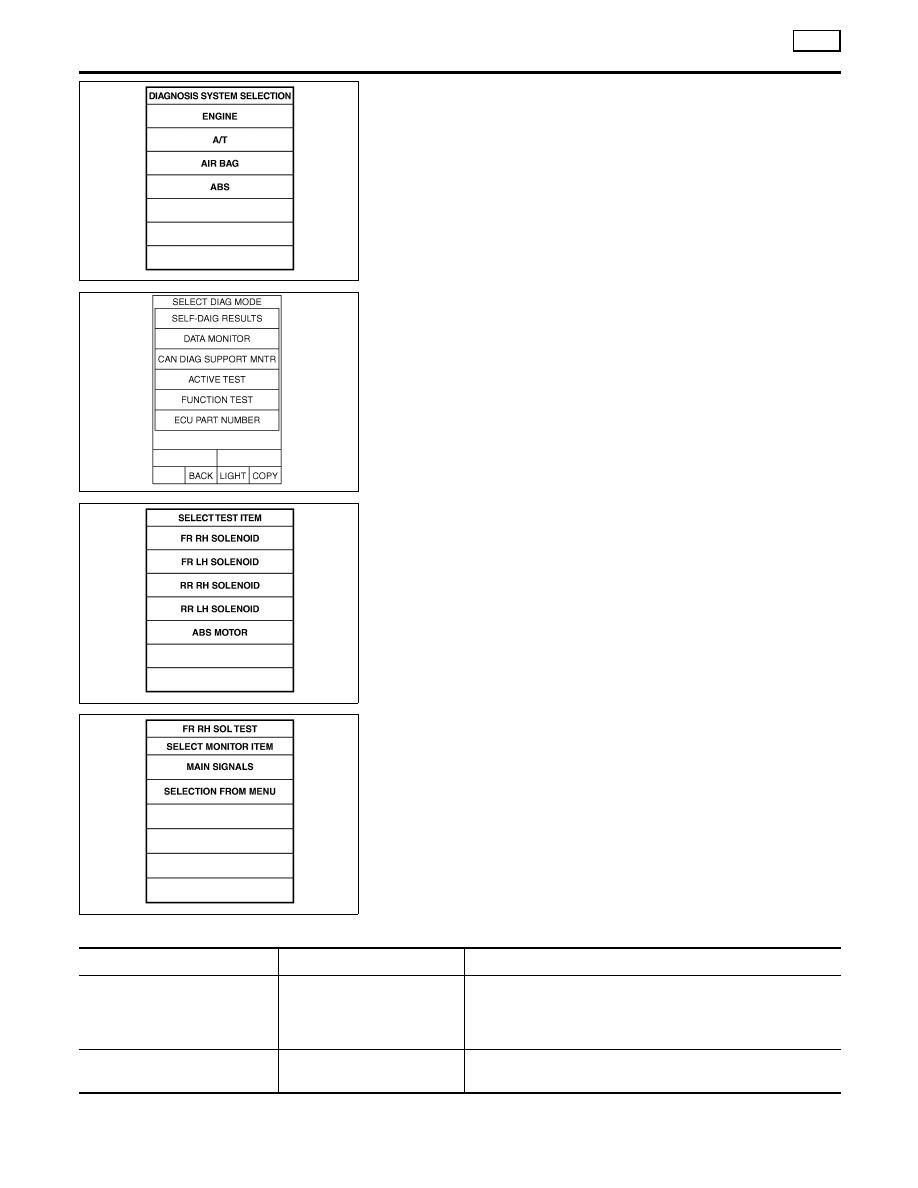

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

TCS

CONSULT-II Inspection Procedure (Cont’d)

BR-49

PBR385C

5.

Touch “ABS”.

SFIA2435E

6.

Touch “ACTIVE TEST”.

PBR976C

7.

Select active test item by touching screen.

PBR934C

8.

Touch “START”.

9.

Carry out the active test by touching screen key.

DATA MONITOR MODE

NHBR0152S05

MONITOR ITEM

CONDITION

SPECIFICATION

FR RH SENSOR
FR LH SENSOR
RR RH SENSOR
RR LH SENSOR

Drive vehicle.
(Each wheel is rotating.)

Displays computed vehicle speed from wheel sensor signal.
Almost the same speed as speedometer.

STOP LAMP SW

Turn ignition switch ON and
depress brake pedal.

Depress the pedal: ON
Release the pedal: OFF

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

TCS

CONSULT-II Inspection Procedure (Cont’d)

BR-50

MONITOR ITEM

CONDITION

SPECIFICATION

ENGINE SPEED

Engine running

With engine stopped: 0 rpm

With engine running: Almost in accordance with tachometer
display

FR RH IN SOL
FR RH OUT SOL
FR LH IN SOL
FR LH OUT SOL
RR RH IN SOL
RR RH OUT SOL
RR LH IN SOL
RR LH OUT SOL

Ignition switch is turned ON or
engine is running.

Operating conditions for each solenoid valve are indicated.
ABS is not operating: OFF

ACTUATOR RLY

Ignition switch is turned ON or
engine is running.

Displays ON/OFF condition of ABS actuator relay.
When turning ignition switch ON, ABS actuator relay is oper-
ated.

MOTOR RELAY

ABS is not operating: OFF
ABS is operating: ON

ABS WARN LAMP

Warning lamp is turned on: ON
Warning lamp is turned off: OFF

BATTERY VOLT

Power supply voltage for control unit

GEAR

A/T gear position signal
detected by TCM is displayed.

Gear position:
1st: 1
2nd: 2
3rd: 3
4th: 4

NEXT GR POSI

A/T next gear position is dis-
played.

Gear position:
1st: 1
2nd: 2
3rd: 3
4th: 4

OFF SW

ON/OFF condition of signal
from TCS switch is displayed.

TCS OFF S/W (all the time switch is pressed): ON
TCS OFF S/W (released): OFF

OFF LAMP

I

TCS OFF condition is dis-
played.

I

The condition of malfunc-
tioning TCS is displayed.

TCS OFF indicator “OFF”: OFF
TCS OFF indicator “ON”: ON

SLIP LAMP

The TCS functioning state is
displayed by detecting rear
wheel slip.

SLIP indicator “ON”: ON
SLIP indicator “OFF”: OFF

SLCT LVR POSI

Shift lever position detected
through TCM is displayed.

1st: 1
2nd: 2
3rd: 3
4th: 4
D range: D
N range: N
R range: R
P range: P

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

TCS

CONSULT-II Inspection Procedure (Cont’d)

BR-51

ACTIVE TEST MODE

NHBR0152S06

TEST ITEM

CONDITION

JUDGEMENT

FR RH SOL
FR LH SOL
RR RH SOL
RR LH SOL

Ignition switch is turned ON.

Brake fluid pressure control operation

IN SOL

OUT SOL

UP (Increase):

OFF

OFF

KEEP (Hold):

ON

OFF

DOWN (Decrease):

ON

ON*

ABS MOTOR

ABS actuator motor
ON: Motor runs
OFF: Motor stops

NOTE:
Active test will automatically stop ten seconds after the test starts. (TEST IS STOPPED monitor shows ON.)
*: “ON” lasts for 1 to 2 seconds after toutching screen, then it goes to “OFF”.

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

TCS

CONSULT-II Inspection Procedure (Cont’d)

BR-52
