DESCRIPTION

TCS

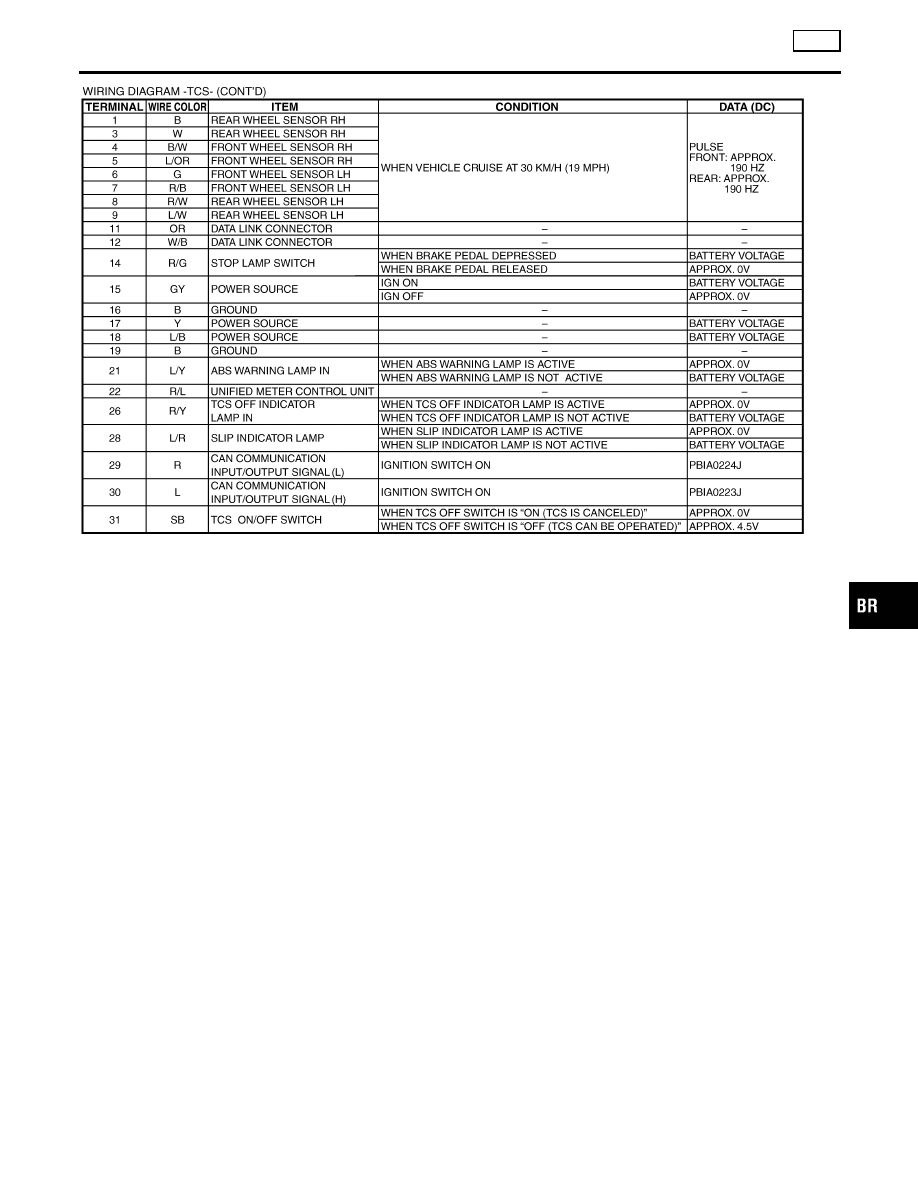

Wiring Diagram — TCS — (Cont’d)

BR-45

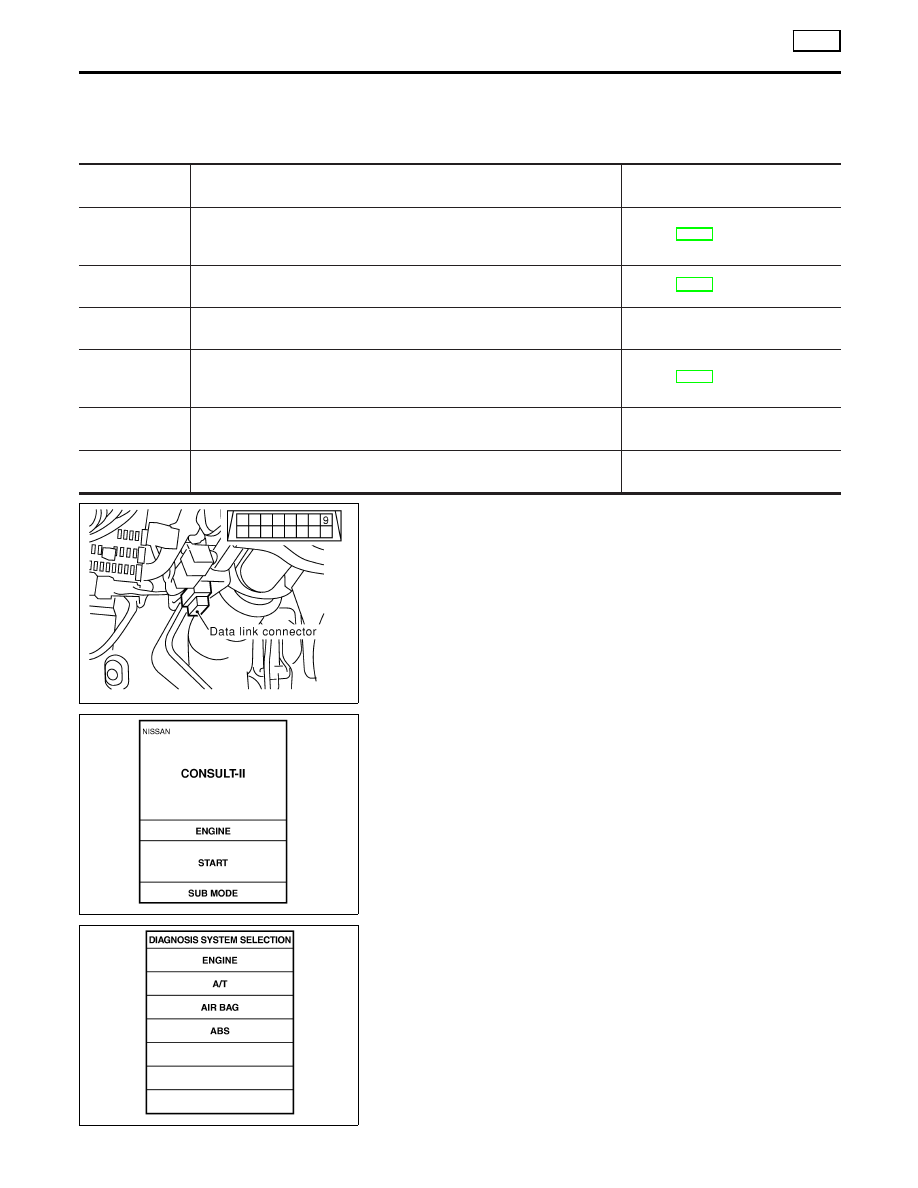

CONSULT-II Functions

NHBR0151

CONSULT-II MAIN FUNCTION

NHBR0151S01

In a diagnosis function (main function), there are “SELF-DIAGNOSTIC RESULTS”, “DATA MONITOR”, “CAN
DIAG SUPPORT MNTR”, “ACTIVE TEST”, “FUNCTION TEST”, “ECU PART NUMBER”.

Diagnostic test
mode

Function

Reference

SELF-DIAG-
NOSTIC
RESULTS

Self-diagnostic results can be read and erased quickly.

Refer to BR-46.

DATA MONITOR

Input/Output data in the ABS actuator and electric unit (control unit) can
be read.

Refer to BR-49.

CAN DIAG SUP-
PORT MNTR

The results of transmit/receive diagnosis of communication can be read.

—

ACTIVE TEST

Diagnostic Test Mode in which CONSULT-II drives some actuators apart
from the ABS actuator and electric unit (control unit) and also shifts some
parameters in a specified range.

Refer to BR-49.

FUNCTION
TEST

Conducted by CONSULT-II instead of a technician to determine whether
each system is “OK” or “NG”.

—

ECU PART
NUMBER

ABS actuator and electric unit (control unit) part number can be read.

—

SBR535E

CONSULT-II Inspection Procedure

NHBR0152

SELF-DIAGNOSIS PROCEDURE

NHBR0152S01

1.

Turn ignition switch OFF.

2.

Connect CONSULT-II to Data Link Connector.

3.

Start engine.

4.

Drive vehicle over 30 km/h (19 MPH) or more for at least one
minute.

SBR905E

5.

Stop vehicle with engine running and touch “START” on CON-
SULT-II screen.

PBR385C

6.

Touch “ABS”.

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

TCS

CONSULT-II Functions

BR-46

SFIA2435E

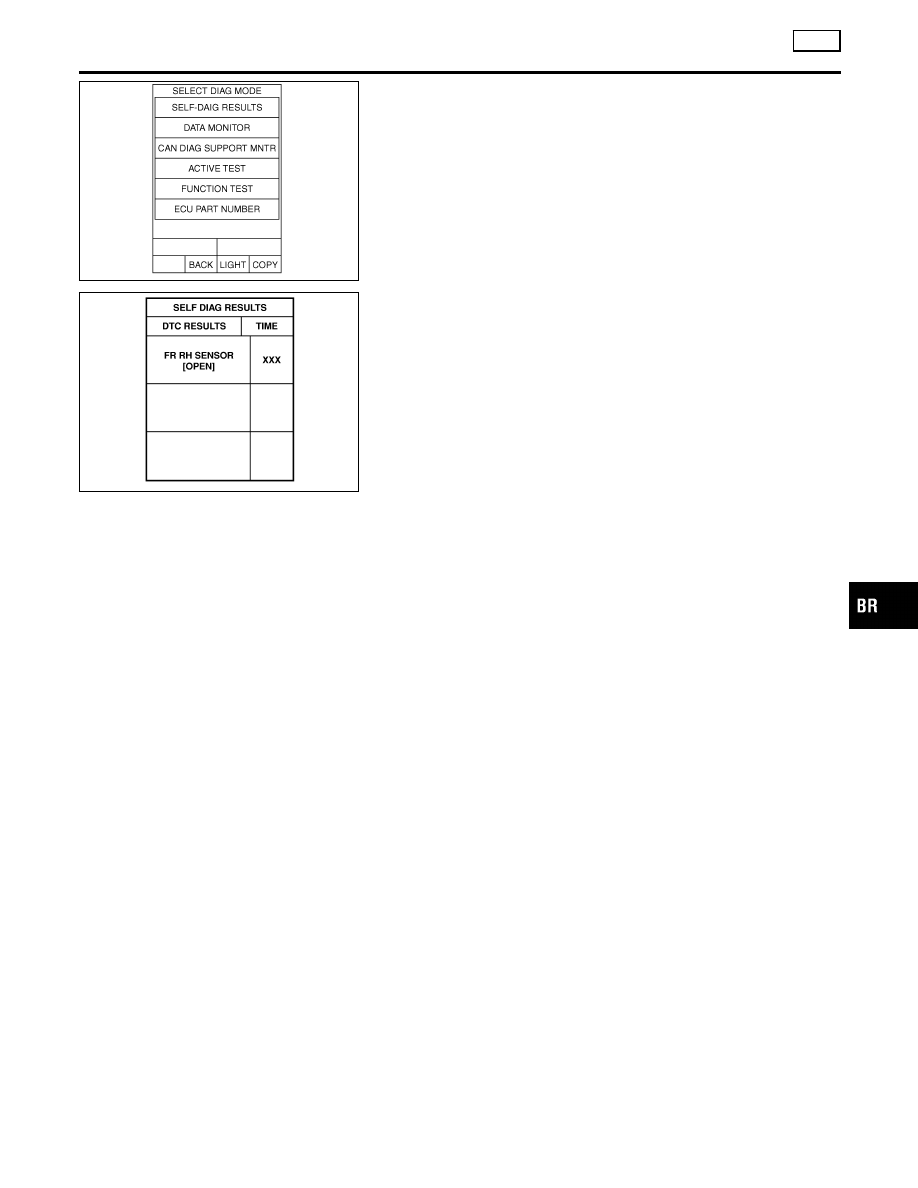

7.

Touch “SELF DIAGNOSIS RESULTS”.

I

The screen shows the detected malfunction and how many
times the ignition switch has been turned since the malfunc-
tion.

8.

Make the necessary repairs following the diagnostic proce-
dures.

SBR561E

9.

After the malfunctions are repaired, erase the self-diagnostic
results stored in the control unit by touching “ERASE”.

10. Check ABS warning lamp, SLIP indicator lamp, TCS OFF indi-

cator lamp for deactivation after driving vehicle over 30 km/h
(19 MPH) or more for at least one minute.

NOTE:
“SELF-DIAG RESULTS” screen shows the detected malfunction
and how many times the ignition switch has been turned since the
malfunction.

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

TCS

CONSULT-II Inspection Procedure (Cont’d)

BR-47

SELF-DIAGNOSTIC RESULTS MODE

=NHBR0152S02

Diagnostic item

Diagnostic item is detected when ...

Reference

Page

FR RH SENSOR-1

I

Circuit for front right wheel sensor is open.
(An abnormally high input voltage is entered.)

BR-61

FR LH SENSOR-1

I

Circuit for front left wheel sensor is open.
(An abnormally high input voltage is entered.)

BR-61

RR RH SENSOR-1

I

Circuit for rear right wheel sensor is open.
(An abnormally high input voltage is entered.)

BR-61

RR LH SENSOR-1

I

Circuit for rear left wheel sensor is open.
(An abnormally high input voltage is entered.)

BR-61

FR RH SENSOR-2

I

Circuit for front right wheel sensor is shorted.
(An abnormally low input voltage is entered.)

BR-61

FR LH SENSOR-2

I

Circuit for front left wheel sensor is shorted.
(An abnormally low input voltage is entered.)

BR-61

RR RH SENSOR-2

I

Circuit for rear right wheel sensor is shorted.
(An abnormally low input voltage is entered.)

BR-61

RR LH SENSOR-2

I

Circuit for rear left wheel sensor is shorted.
(An abnormally low input voltage is entered.)

BR-61

ABS SENSOR
[ABNORMAL SIGNAL]

I

Teeth damage on sensor rotor or improper installation of wheel sensor.
(Abnormal wheel sensor signal is entered.)

BR-61

ABS ACTUATOR RELAY
[ABNORMAL]

I

Actuator solenoid valve relay is ON, even control unit sends off signal.

I

Actuator solenoid valve relay is OFF, even control unit sends on signal.

BR-65

PUMP MOTOR

I

Circuit for actuator motor is open or shorted.

I

Actuator motor relay is stuck.

BR-68

BATTERY VOLTAGE
[ABNORMAL]

I

Power source voltage supplied to ABS/TCS control unit is abnormally low or
high.

BR-70

CONTROLER FAILURE

I

Function of calculation in ABS/TCS control unit has failed.

BR-72

FR LH IN ABS SOL

I

Circuit of the front LH wheel inlet solenoid valve is open or short, or the
control line is open or short to the power supply or the ground.

BR-65

FR LH OUT ABS SOL

I

Circuit of the front LH wheel outlet solenoid valve is open or short, or the
control line is open or short to the power supply or the ground.

BR-65

RR RH IN ABS SOL

I

Circuit of the rear RH wheel inlet solenoid valve is open or short, or the con-
trol line is open or short to the power supply or the ground.

BR-65

RR RH OUT ABS SOL

I

Circuit of the rear RH wheel outlet solenoid valve is open or short, or the
control line is open or short to the power supply or the ground.

BR-65

FR RH IN ABS SOL

I

Circuit of the front RH wheel inlet solenoid valve is open or short, or the
control line is open or short to the power supply or the ground.

BR-65

FR RH OUT ABS SOL

I

Circuit of the front RH wheel outlet solenoid valve is open or short, or the
control line is open or short to the power supply or the ground.

BR-65

RR LH IN ABS SOL

I

Circuit of the rear LH wheel inlet solenoid valve is open or short, or the con-
trol line is open or short to the power supply or the ground.

BR-65

RR LH OUT ABS SOL

I

Circuit of the rear LH wheel outlet solenoid valve is open or short, or the
control line is open or short to the power supply or the ground.

BR-65

ENGINE SIGNAL 1, 2, 3, 4

Engine related part has malfunction.

EC-137

CAN COMM CIRCUIT*2

I

CAN communication line is open or short.

I

TCS/ABS control unit internal malfunction.

I

Power supply for ECM is interrupted instantane ously for approx. 0.5 sec-
onds or more.

EL-227

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

TCS

CONSULT-II Inspection Procedure (Cont’d)

BR-48
