SAT096F

6.

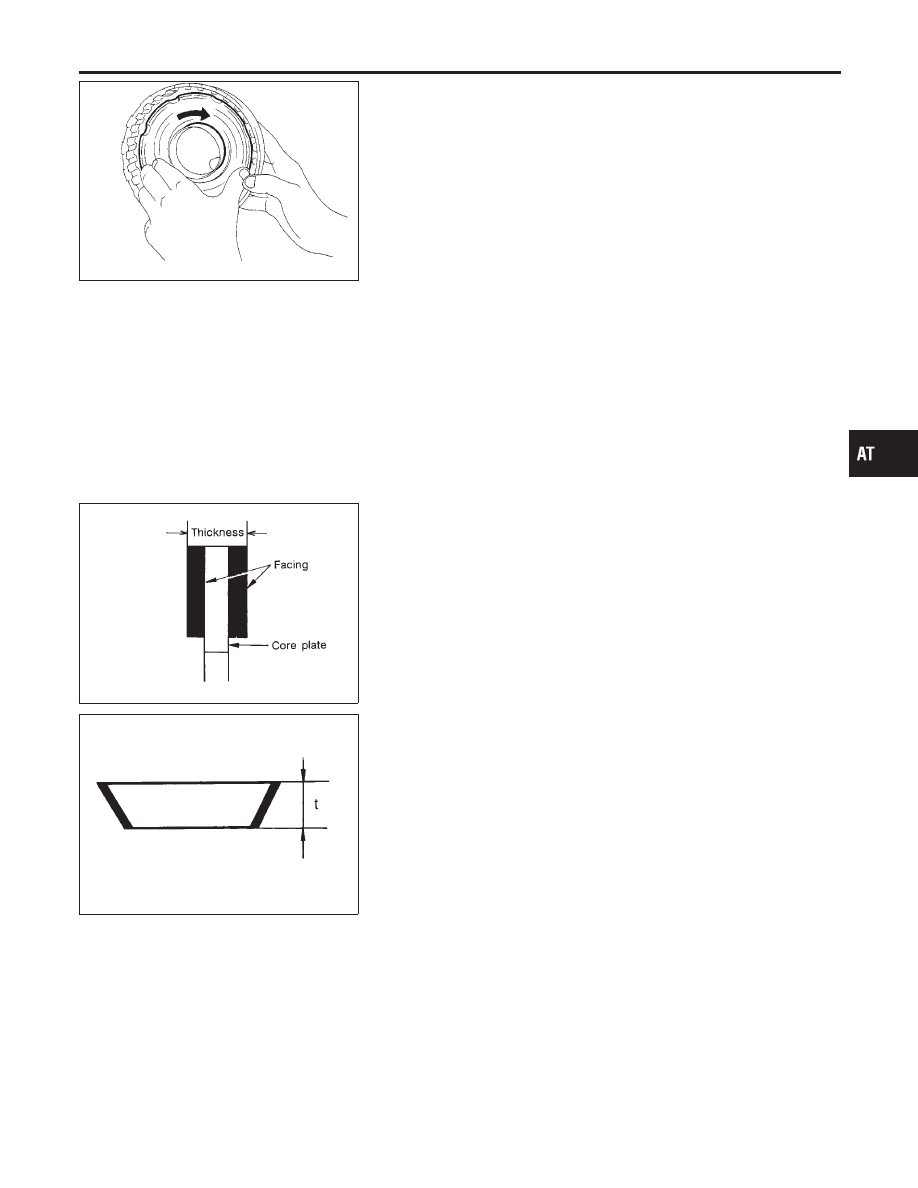

Remove piston from reverse clutch drum by turning it.

7.

Remove D-ring and oil seal from piston.

INSPECTION

NHAT0147

Reverse Clutch Snap Ring, Spring Retainer and Return
Springs

NHAT0147S01

I

Check for deformation, fatigue or damage.
If necessary, replace.

SAT162D

Reverse Clutch Drive Plates

NHAT0147S02

I

Check facing for burns, cracks or damage.

I

Measure thickness of facing.

Thickness of drive plate:

Standard value: 1.6 mm (0.063 in)
Wear limit: 1.4 mm (0.055 in)

I

If not within wear limit, replace.

SAT163D

Reverse Clutch Dish Plates

NHAT0147S03

I

Check for deformation or damage.

I

Measure thickness of dish plate.

Thickness of dish plate: 3.08 mm (0.1213 in)

I

If deformed or fatigued, replace.

Reverse Clutch Piston

NHAT0147S04

I

Make sure that check balls are not fixed.

I

Apply compressed air to check ball oil hole opposite the return
spring. Make sure there is no air leakage.

I

Apply compressed air to oil hole on return spring side to make
sure that air leaks past ball.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Reverse Clutch (Cont’d)

AT-329

SAT097FB

ASSEMBLY

NHAT0148

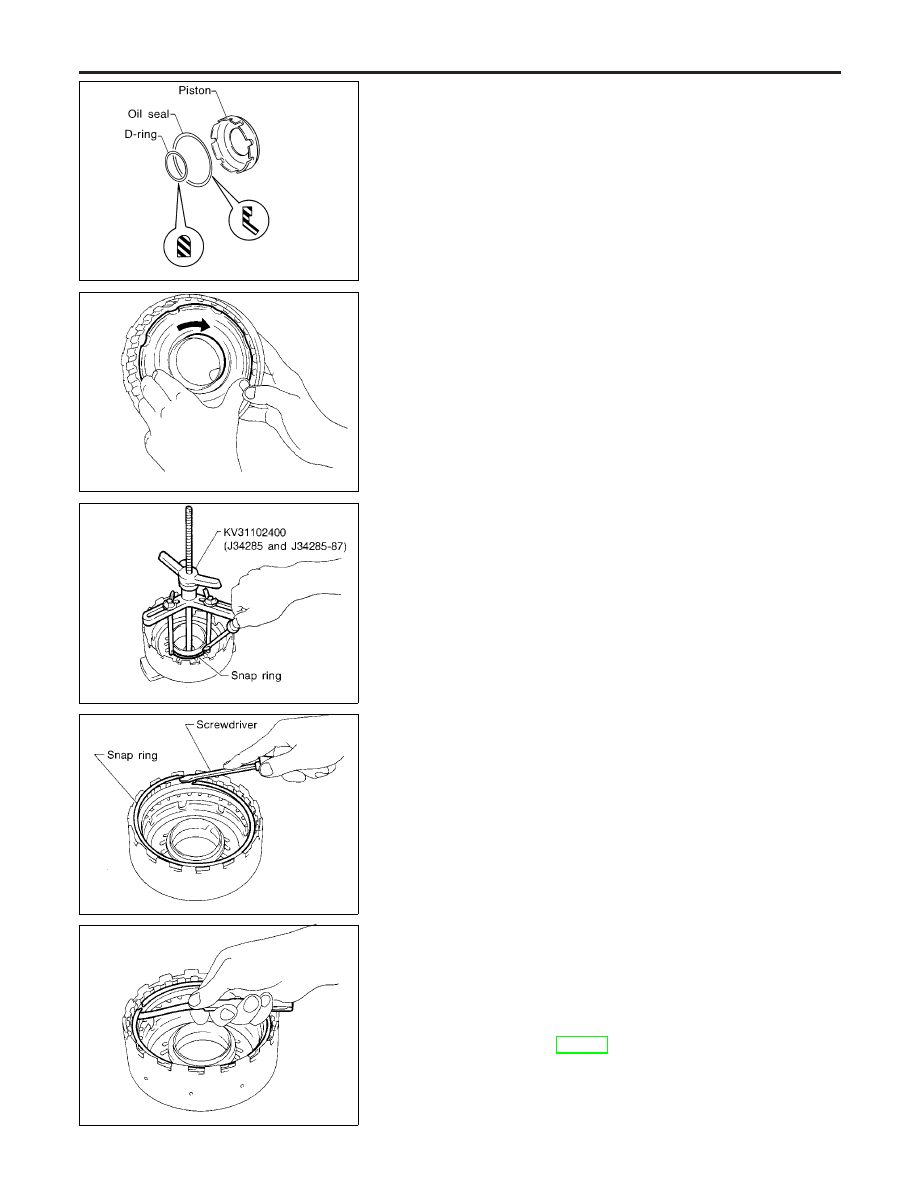

1.

Install D-ring and oil seal on piston.

I

Take care with the direction of oil seal.

I

Apply ATF to both parts.

SAT096F

2.

Install piston assembly by turning it slowly.

I

Apply ATF to inner surface of drum.

SAT094F

3.

Install return springs and spring retainer on piston.

4.

Set Tool on spring retainer and install snap ring while com-
pressing return springs.

I

Set Tool directly over return springs.

SAT093F

5.

Install drive plates, driven plates, retaining plate and dish
plates.

I

Take care with order of plates.

6.

Install snap ring.

SAT105F

7.

Measure clearance between retaining plate and snap ring. If
not within allowable limit, select proper retaining plate.

Specified clearance:

Standard 0.5 - 0.8 mm (0.020 - 0.031 in)
Allowable limit 1.2 mm (0.047 in)

Retaining plate:

Refer to SDS, AT-383.

REPAIR FOR COMPONENT PARTS

Reverse Clutch (Cont’d)

AT-330

SAT092F

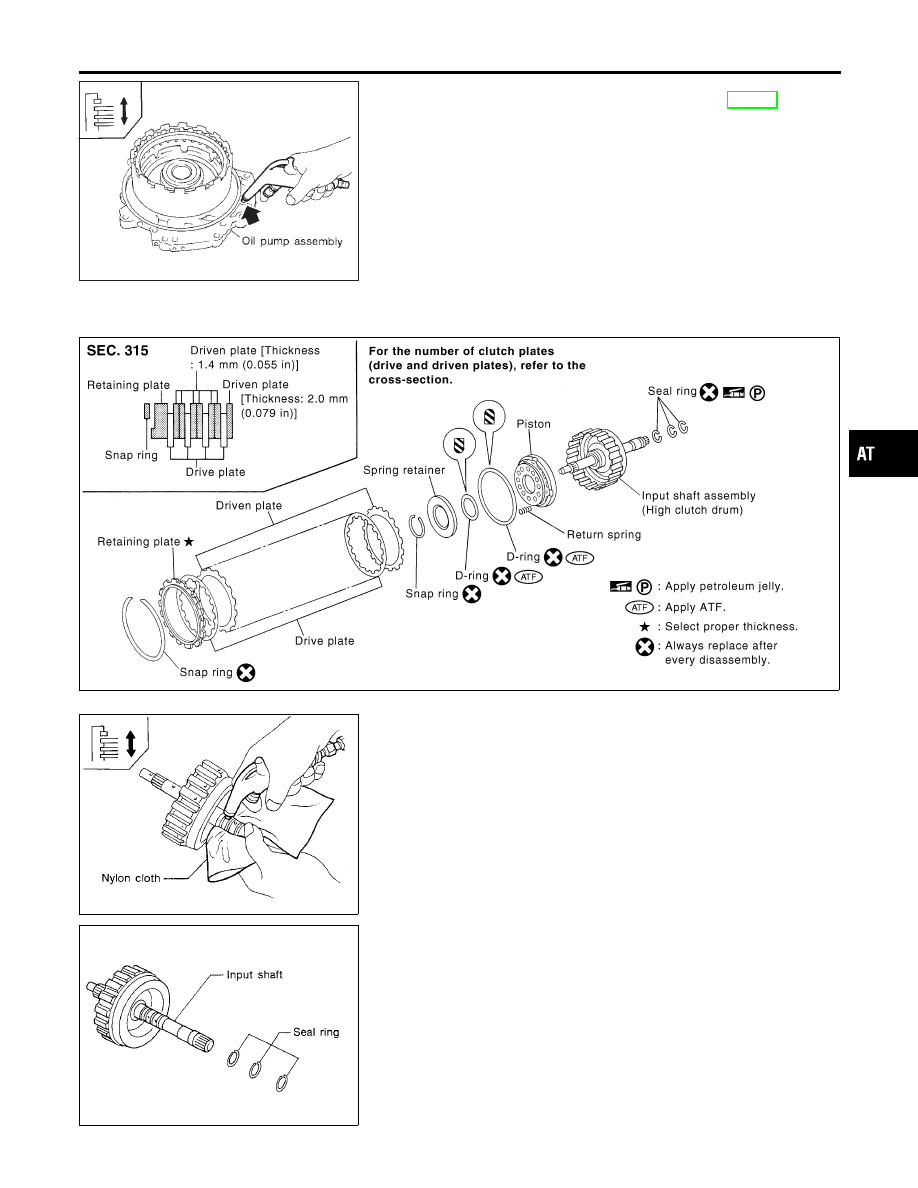

8.

Check operation of reverse clutch.
Refer to “DISASSEMBLY”, “Reverse Clutch”, AT-328.

High Clutch

COMPONENTS

NHAT0149

SAT844K

SAT176D

DISASSEMBLY

NHAT0150

1.

Check operation of high clutch.

a.

Apply compressed air to oil hole of input shaft with nylon cloth.

I

Stop up hole on opposite side of input shaft with nylon
cloth.

b.

Check to see that retaining plate moves to snap ring.

c.

If retaining plate does not contact snap ring:

I

D-ring might be damaged.

I

Oil seal might be damaged.

I

Fluid might be leaking past piston check ball.

SAT177D

2.

Remove seal rings from input shaft.

I

Always replace when removed.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Reverse Clutch (Cont’d)

AT-331

SAT095F

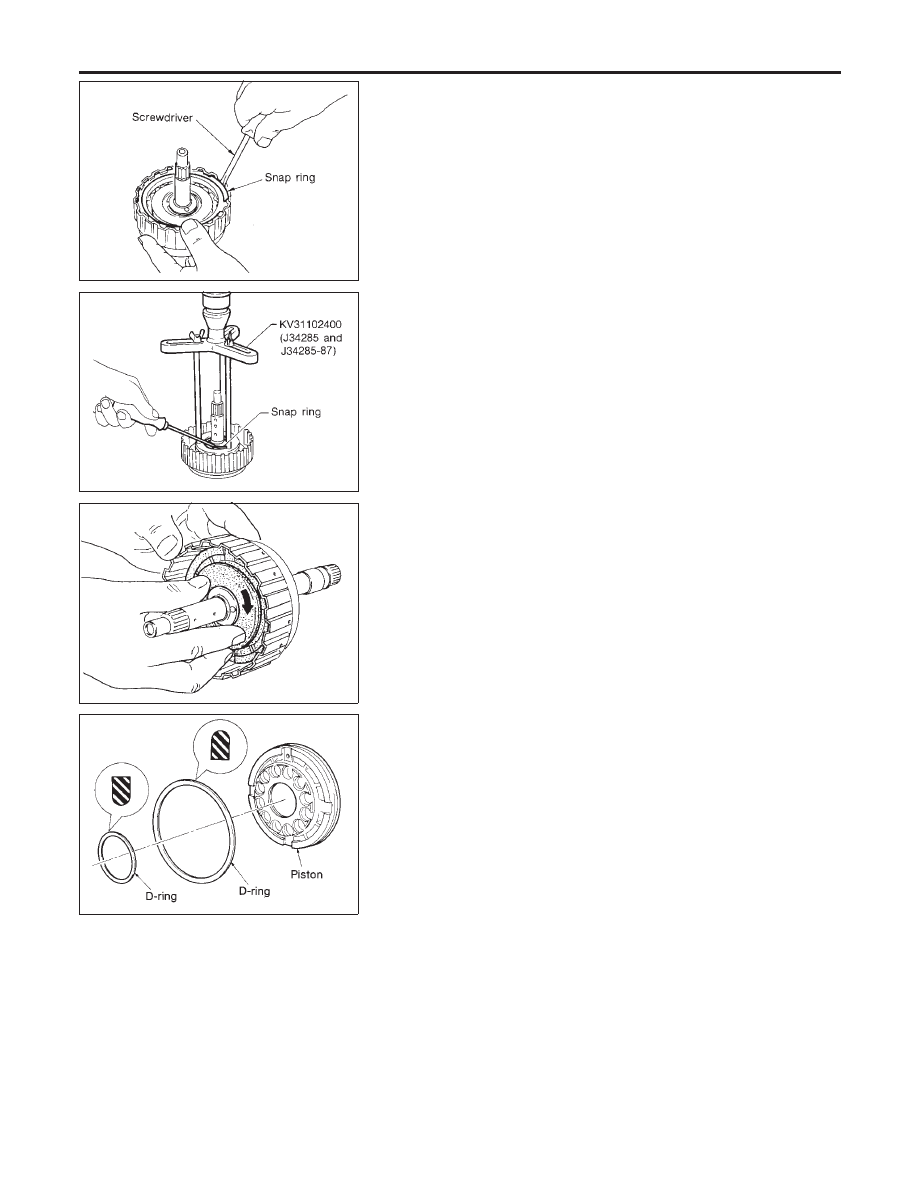

3.

Remove snap ring.

4.

Remove drive plates, driven plates and retaining plate.

SAT108F

5.

Set Tool on spring retainer and remove snap ring from high
clutch drum while compressing return springs.

I

Set Tool directly over springs.

I

Do not expand snap ring excessively.

6.

Remove spring retainer and return springs.

SAT111F

7.

Remove piston from high clutch drum by turning it.

SAT371FA

8.

Remove D-rings from piston.

INSPECTION

NHAT0151

High Clutch Snap Ring, Spring Retainer and Return
Springs

NHAT0151S01

I

Check for deformation, fatigue or damage.
If necessary, replace.

I

When replacing spring retainer and return springs,
replace them as a set.

REPAIR FOR COMPONENT PARTS

High Clutch (Cont’d)
