Retainer Plate (Upper body)

NHAT0140S02

Unit: mm (in)

No.

Name of control valve

Width A

Length B

22

Pilot valve

6.0 (0.236)

21.5 (0.846)

30

1st reducing valve

34

3-2 timing valve

17

Torque converter relief valve

9

1-2 accumulator valve

38.5 (1.516)

25

1-2 accumulator piston valve

21

Overrun clutch reducing valve

24.0 (0.945)

5

Cooler check valve

14

Torque converter clutch control valve

28.0 (1.102)

I

Install proper retainer plates.
Refer to “Control Valve Upper Body”, AT-322.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Control Valve Upper Body (Cont’d)

AT-325

Control Valve Lower Body

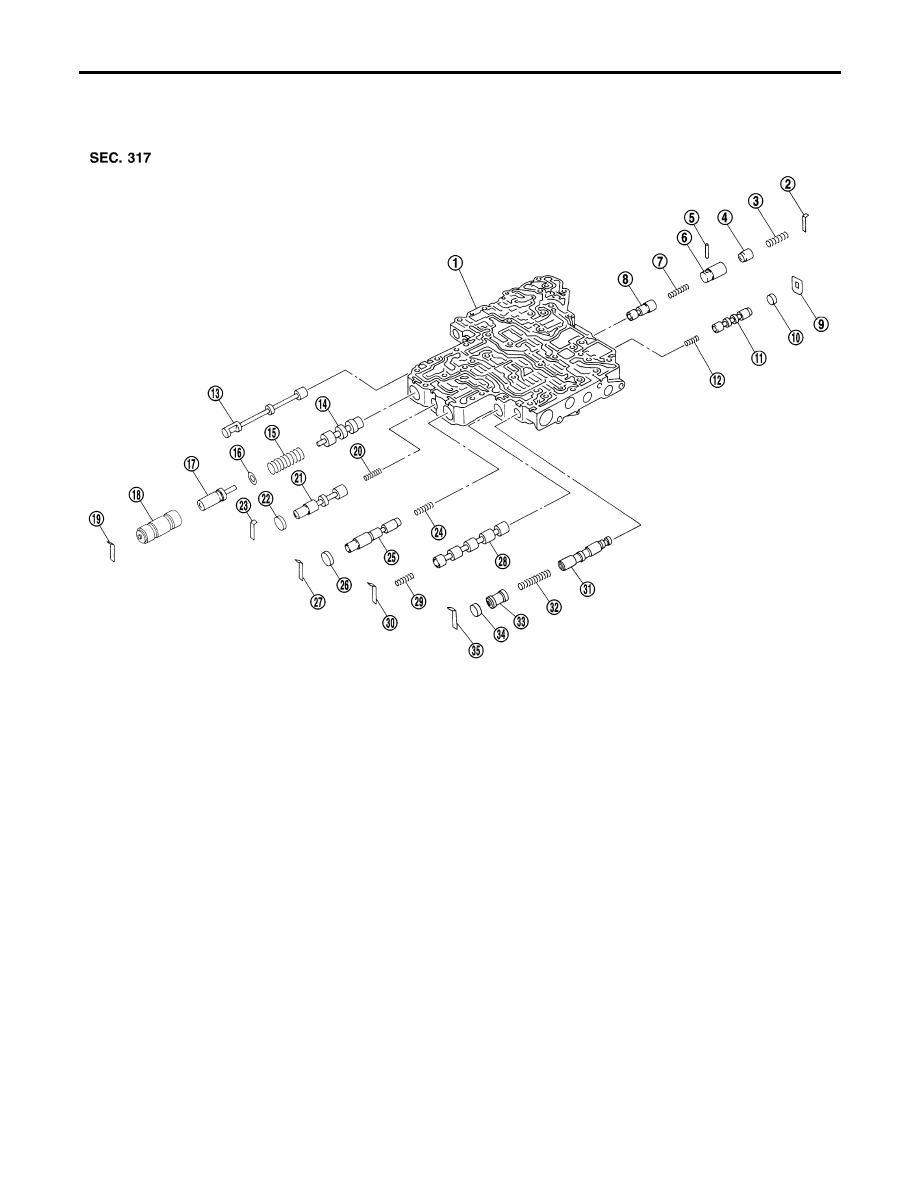

COMPONENTS

=NHAT0141

Apply ATF to all components before installation.

SAT773J

1.

Lower body

2.

Retainer plate

3.

Return spring

4.

Piston

5.

Parallel pin

6.

Sleeve

7.

Return spring

8.

Pressure modifier valve

9.

Retainer plate

10. Plug
11. Shift valve B
12. Return spring

13. Manual valve
14. Pressure regulator valve
15. Return spring
16. Spring seat
17. Plug
18. Sleeve
19. Retainer plate
20. Return spring
21. Overrun clutch control valve
22. Plug
23. Retainer plate
24. Return spring

25. Accumulator control valve
26. Plug
27. Retainer plate
28. Shift valve A
29. Return spring
30. Retainer plate
31. Shuttle valve
32. Return spring
33. Plug
34. Plug
35. Retainer plate

REPAIR FOR COMPONENT PARTS

Control Valve Lower Body

AT-326

SAT550G

DISASSEMBLY

NHAT0142

I

Remove valves at retainer plate.
For removal procedures, refer to “DISASSEMBLY”, “Control
Valve Upper Body”, AT-323.

SAT138D

INSPECTION

NHAT0143

Valve Springs

NHAT0143S01

I

Check each valve spring for damage or deformation. Also
measure free length and outer diameter.

Inspection standard:

Refer to SDS, AT-382.

I

Replace valve springs if deformed or fatigued.

Control Valves

NHAT0143S02

I

Check sliding surfaces of control valves, sleeves and plugs for
damage.

SAT550A

ASSEMBLY

NHAT0144

I

Install control valves.
For installation procedures, refer to “ASSEMBLY”, “Control
Valve Upper Body”, AT-324.

SAT089F

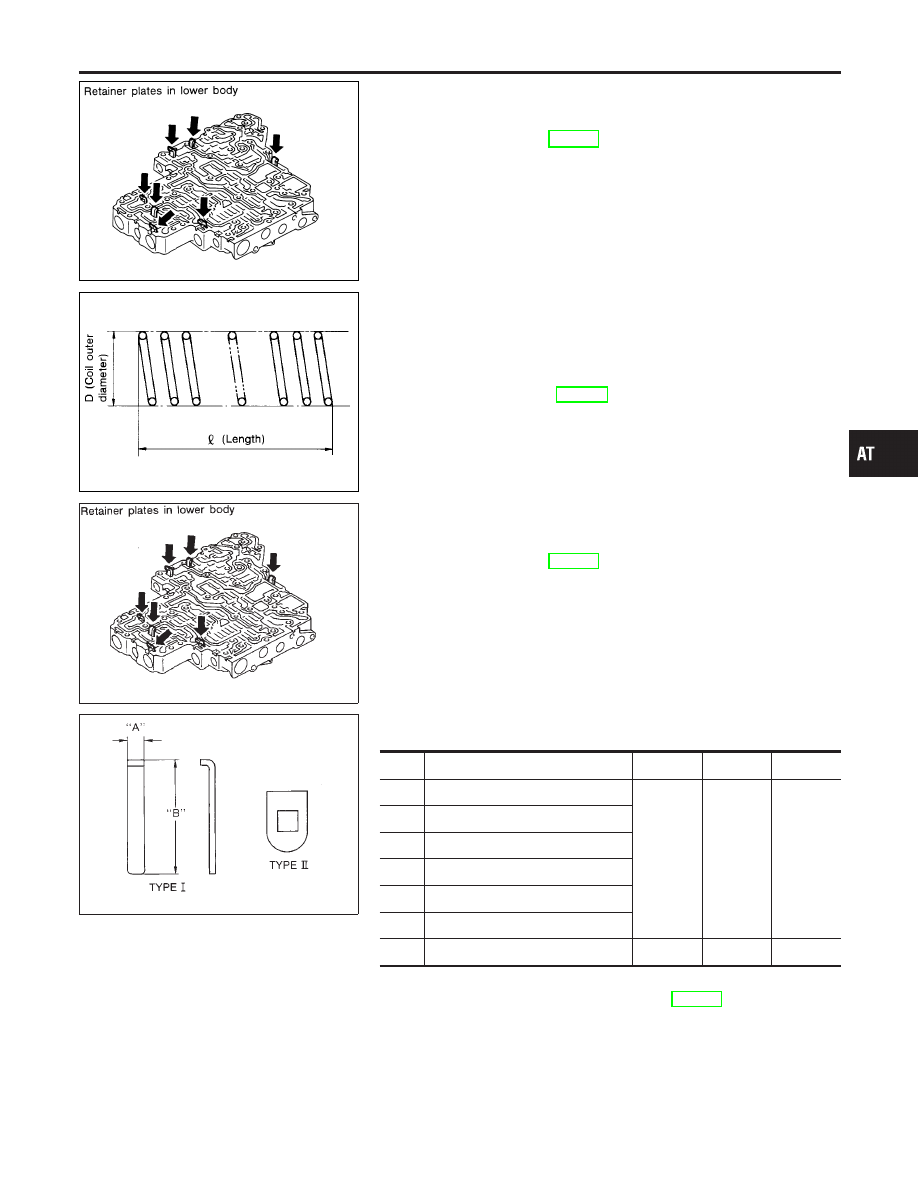

Retainer Plate (Lower body)

NHAT0144S01

Unit: mm (in)

No.

Name of control valve and plug

Width A

Length B

Type

19

Pressure regulator valve

6.0

(0.236)

28.0

(1.102)

I

27

Accumulator control valve

30

Shift valve A

23

Overrun clutch control valve

2

Pressure modifier valve

35

Shuttle valve

9

Shift valve B

—

—

II

I

Install proper retainer plates.
Refer to “Control Valve Lower Body”, AT-326.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

REPAIR FOR COMPONENT PARTS

Control Valve Lower Body (Cont’d)

AT-327

Reverse Clutch

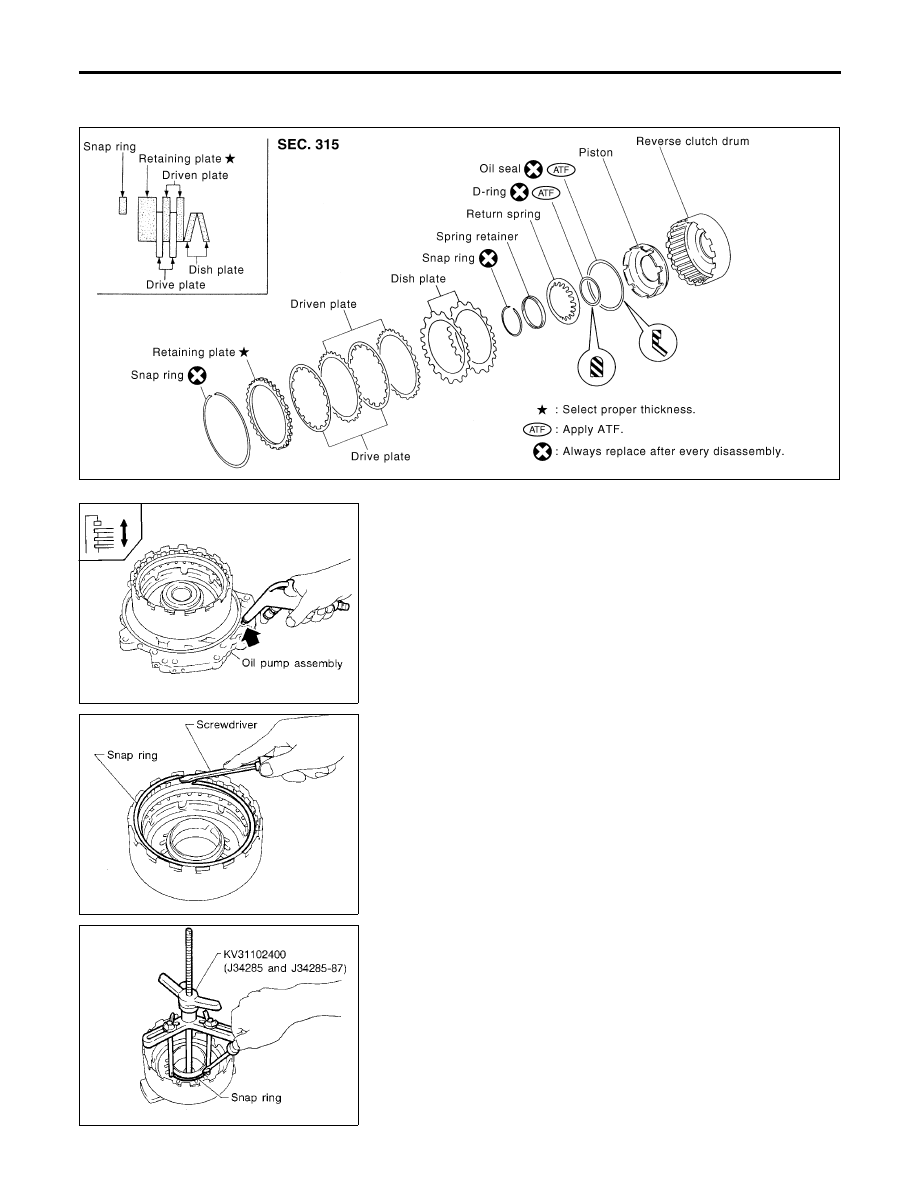

COMPONENTS

NHAT0145

SAT843K

SAT092F

DISASSEMBLY

NHAT0146

1.

Check operation of reverse clutch

a.

Install seal ring onto drum support of oil pump cover and install
reverse clutch assembly. Apply compressed air to oil hole.

b.

Check to see that retaining plate moves to snap ring.

c.

If retaining plate does not contact snap ring:

I

D-ring might be damaged.

I

Oil seal might be damaged.

I

Fluid might be leaking past piston check ball.

SAT093F

2.

Remove snap ring.

3.

Remove drive plates, driven plates, retaining plate, and dish
plates.

SAT094F

4.

Set Tool on spring retainer and remove snap ring from reverse
clutch drum while compressing return springs.

I

Set Tool directly over springs.

I

Do not expand snap ring excessively.

5.

Remove spring retainer and return springs.

REPAIR FOR COMPONENT PARTS

Reverse Clutch
