Shift Lock Control Unit Reference Values

NHAT0281

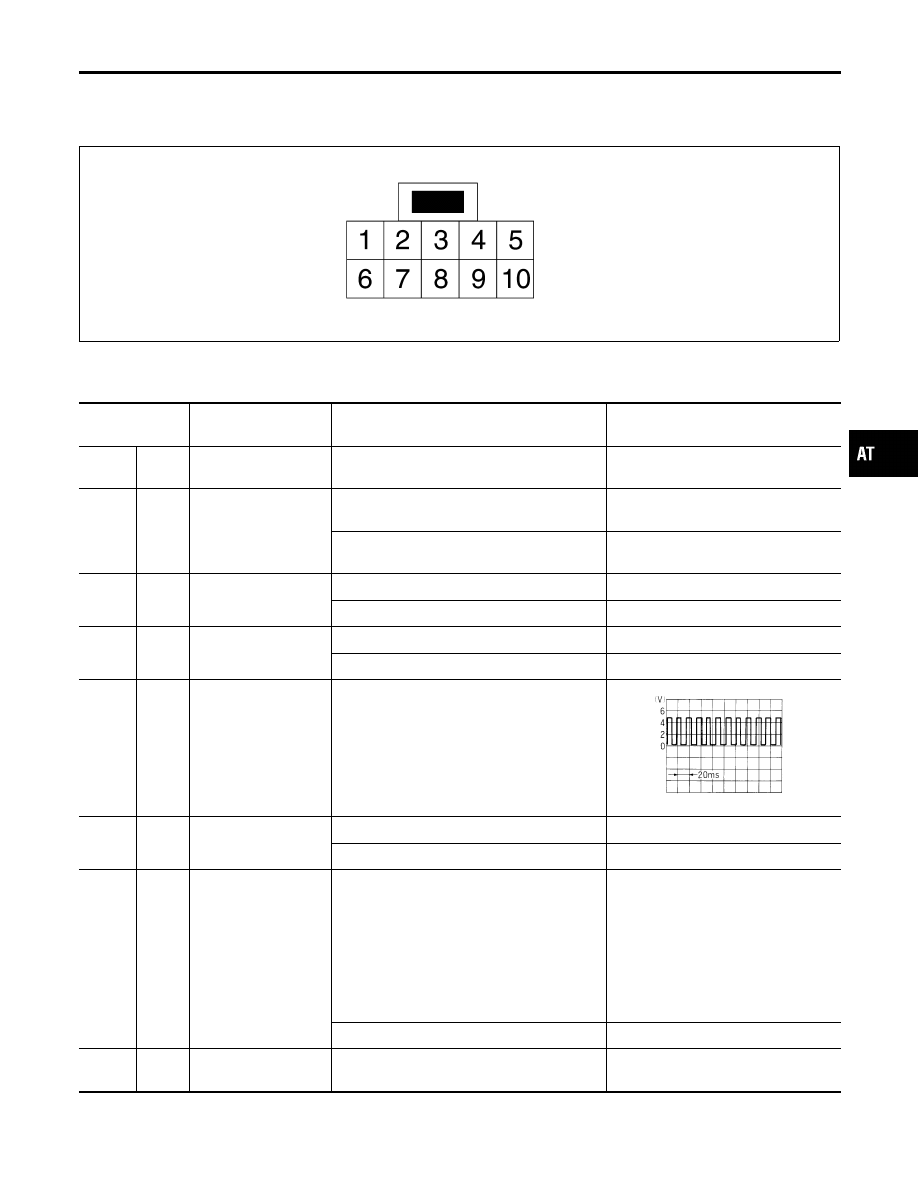

SHIFT LOCK HARNESS CONNECTOR TERMINAL
LAYOUT

NHAT0281S01

SCIA2004E

SHIFT LOCK CONTROL UNIT INSPECTION TABLE

NHAT0281S02

Data are reference values.

Terminal No.

(Wire color)

Item

Condition

Judgement standard

1

(R/B)

8

(B)

Power source

Always

Battery voltage

2

(L)

8

(B)

Detention switch (for
key)

When selector lever is not in “P” position with
key inserted.

Battery voltage

When selector lever is in “P” position with key
inserted.

Approx. 0V

3

(GY)

8

(B)

Detention switch (for
shift)

When selector lever is not in “P” position.

Battery voltage

When selector lever is in “P” position.

Approx. 0V

4

(R/G)

8

(B)

Stop lamp switch

When brake pedal is depressed

Battery voltage

When brake pedal is released

Approx. 0V

5

(P/L)

8

(B)

Vehicle speed signal
(8pulse signal)

Speed meter is operated

ELF1084D

6

(G/Y)

8

(B)

Ignition signal

Ignition switch: OFF

Approx. 0V

Ignition switch: ON

Battery voltage

7

(R/W)

8

(B)

Shift lock solenoid

I

When selector lever is in “P” position, brake
pedal is depressed, and ignition switch is
ON.

I

When selector lever is not in “P” position,
ignition switch is ON, and vehicle speed is
10 km/h or less.

I

For 3 minutes after selector lever is not in
“P” position, vehicle speed is 10 km/h or
less, and ignition switch is ON

,

OFF.

Approx. 0V

Except the above

Battery voltage

8

(B)

—

Ground

—

Approx. 0V

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

A/T SHIFT LOCK SYSTEM

Shift Lock Control Unit Reference Values

AT-277

Terminal No.

(Wire color)

Item

Condition

Judgement standard

9

(G)

8

(B)

Key lock solenoid

When selector lever is not in “P” position.

Battery voltage for approx. 0.1 sec.
(Note)

When selector lever is in “P” position.

Approx. 0V

10

(W/G)

8

(B)

Key unlock solenoid

When selector lever is in “P” position with
ignition switch is OFF.

Battery voltage for approx. 0.1 sec.
(Note)

When selector lever is not in “P” position with
ignition switch is OFF.

Approx. 0V

NOTE:
Make sure that the pointer swings only momentarily because the output time is so short. If the inspection is done with an oscilloscope,
it should be observed that the power source voltage lasts for 3.5 to 10 ms.

SCIA3167E

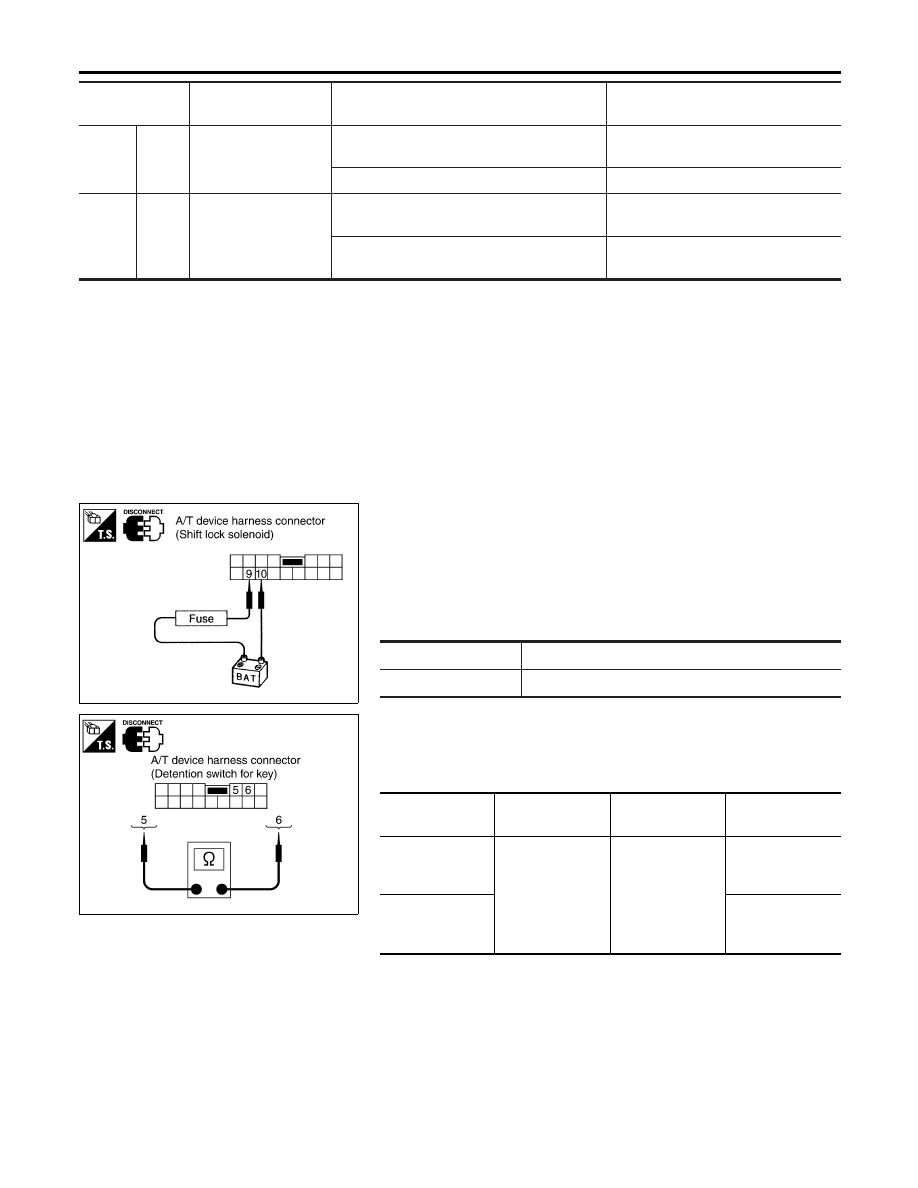

Component Inspection

NHAT0280

SHIFT LOCK SOLENOID

NHAT0280S01

I

Check operation by applying battery voltage to the A/T device
harness connector terminal.

CAUTION:

Be sure to apply the voltage of the correct polarity to the
respective terminals. Otherwise, the part may be damaged.

Connector No.

Terminal No. (Wire color)

M223

9 (R/B) (Battery voltage) - 10 (R/W) (Ground)

SCIA3166E

DETENTION SWITCH

NHAT0280S02

For Key:

NHAT0280S0201

I

Check continuity between terminals of the A/T device harness
connector terminals.

Condition

Connector No.

Terminal No.

(Wire color)

Continuity

When selector
lever is in “P”
position.

M223

5 (B/R) - 6 (L)

No

When selector
lever is not in “P”
position.

Yes

A/T SHIFT LOCK SYSTEM

Shift Lock Control Unit Reference Values (Cont’d)

AT-278

SCIA3165E

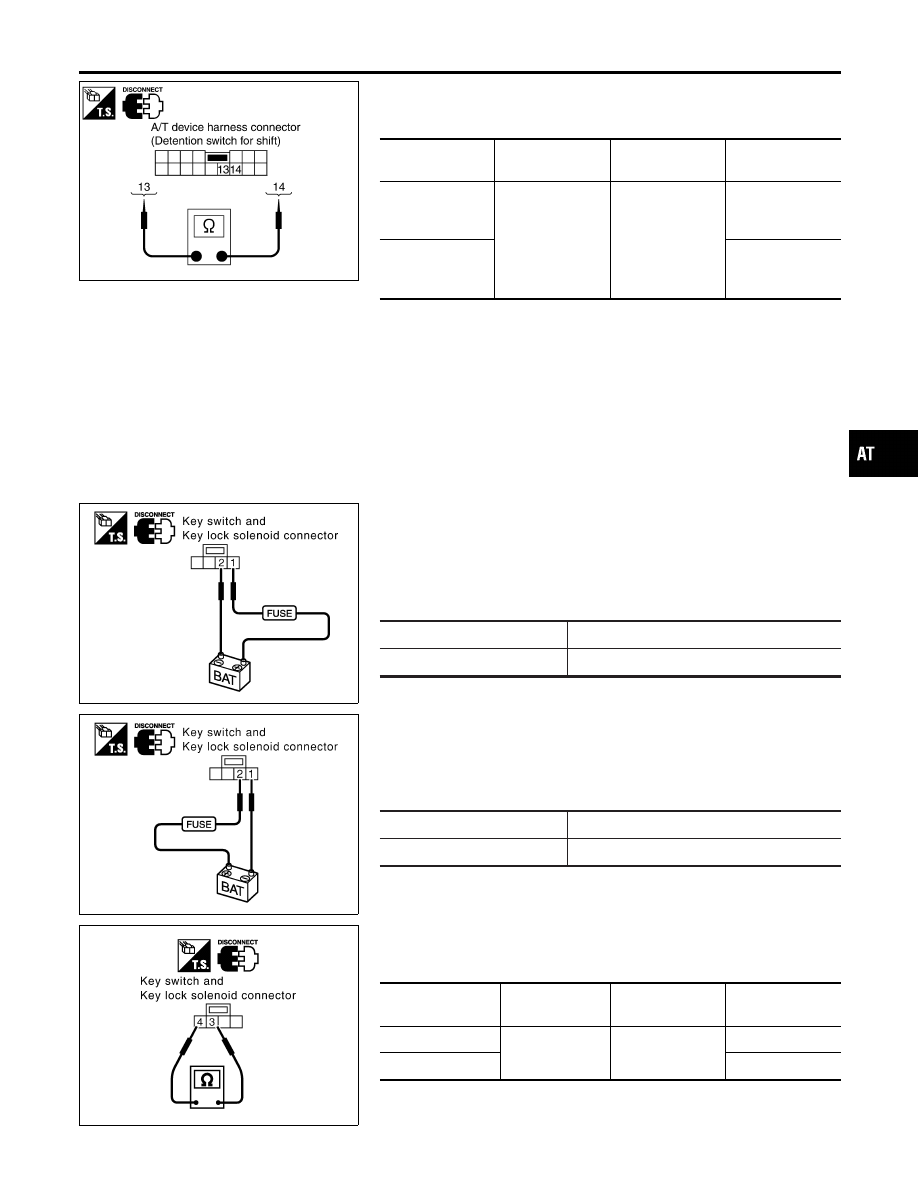

For shift:

NHAT0280S0202

I

Check continuity between terminals of the A/T device harness
connector terminals.

Condition

Connector No.

Terminal No.

(Wire color)

Continuity

When selector
lever is in “P”
position.

M223

13 (R/B) - 14 (GY)

No

When selector
lever is not in “P”
position.

Yes

SAT851K

KEY LOCK SOLENOID

NHAT0280S03

Key Lock

NHAT0280S0301

I

Check operation by applying battery voltage to key switch and
key lock solenoid connector.

CAUTION:

Be careful not to cause burnout of the harness.

Connector No.

Terminal No. (Wire color)

E154

1 (G) (Battery voltage) - 2 (W/G) (Ground)

SAT597K

Key Unlock

NHAT0280S0302

I

Check operation by applying battery voltage to key switch and
key lock solenoid connector.

CAUTION:

Be careful not to cause burnout of the harness.

Connector No.

Terminal No. (Wire color)

E154

2 (W/G) (Battery voltage) - 1 (G) (Ground)

SAT853K

KEY SWITCH

NHAT0280S04

I

Check continuity between terminals of the key switch and key
lock solenoid connector.

Condition

Connector No.

Terminal No.

(Wire color)

Continuity

Key inserted

E154

3 (R/B) - 4 (B/R)

Yes

Key withdrawn

No

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

A/T SHIFT LOCK SYSTEM

Component Inspection (Cont’d)

AT-279

PCIA0055E

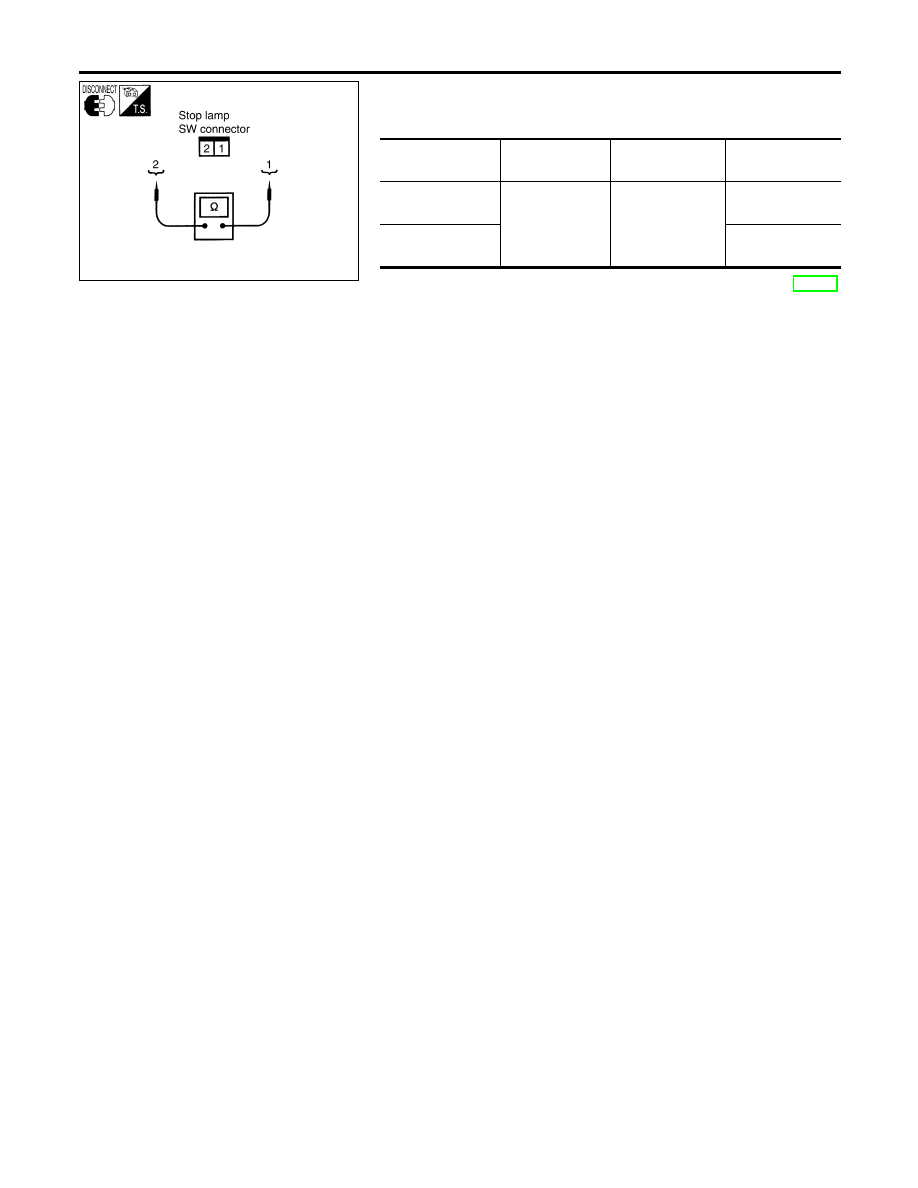

STOP LAMP SWITCH
