Infiniti I35 (A33). Manual - part 64





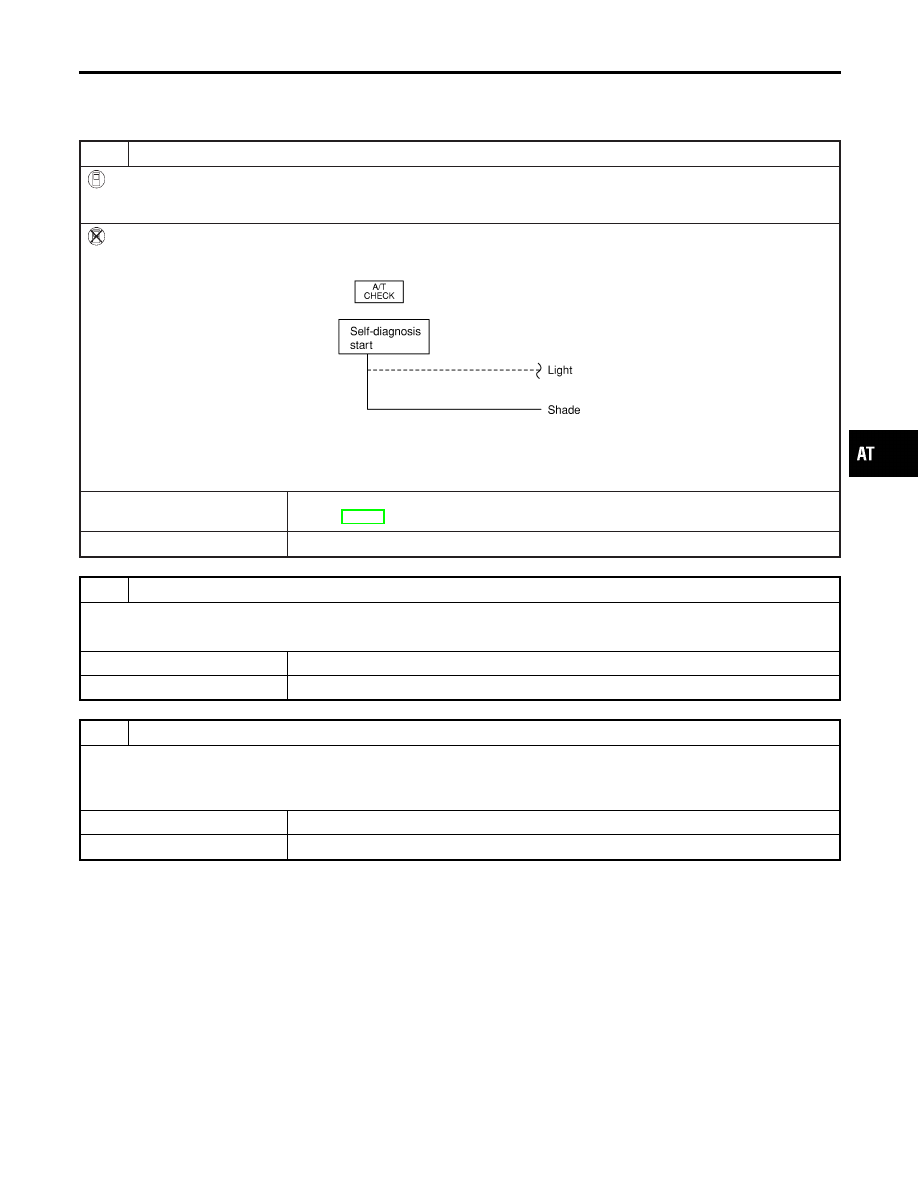

Lock-up Is Not Released

=NHAT0101

SYMPTOM:
Lock-up is not released when accelerator pedal is released.

1

CHECK ACCELERATOR PEDAL POSITION SENSOR (THROTTLE POSITION SENSOR) CIRCUIT

With CONSULT-II

Does “TCM INPUT SIGNALS” in “DATA MONITOR” show damage to accelerator pedal position sensor (throttle position
sensor) circuit?

Without CONSULT-II

Does self-diagnosis show damage to accelerator pedal position sensor (throttle position sensor) circuit?

SAT555K

Yes or No

Yes

©

Check accelerator pedal position sensor (throttle position sensor) circuit. Refer to “DTC
P1705”, AT-188.

No

©

GO TO 2.

2

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 3.

3

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

Lock-up Is Not Released

AT-253

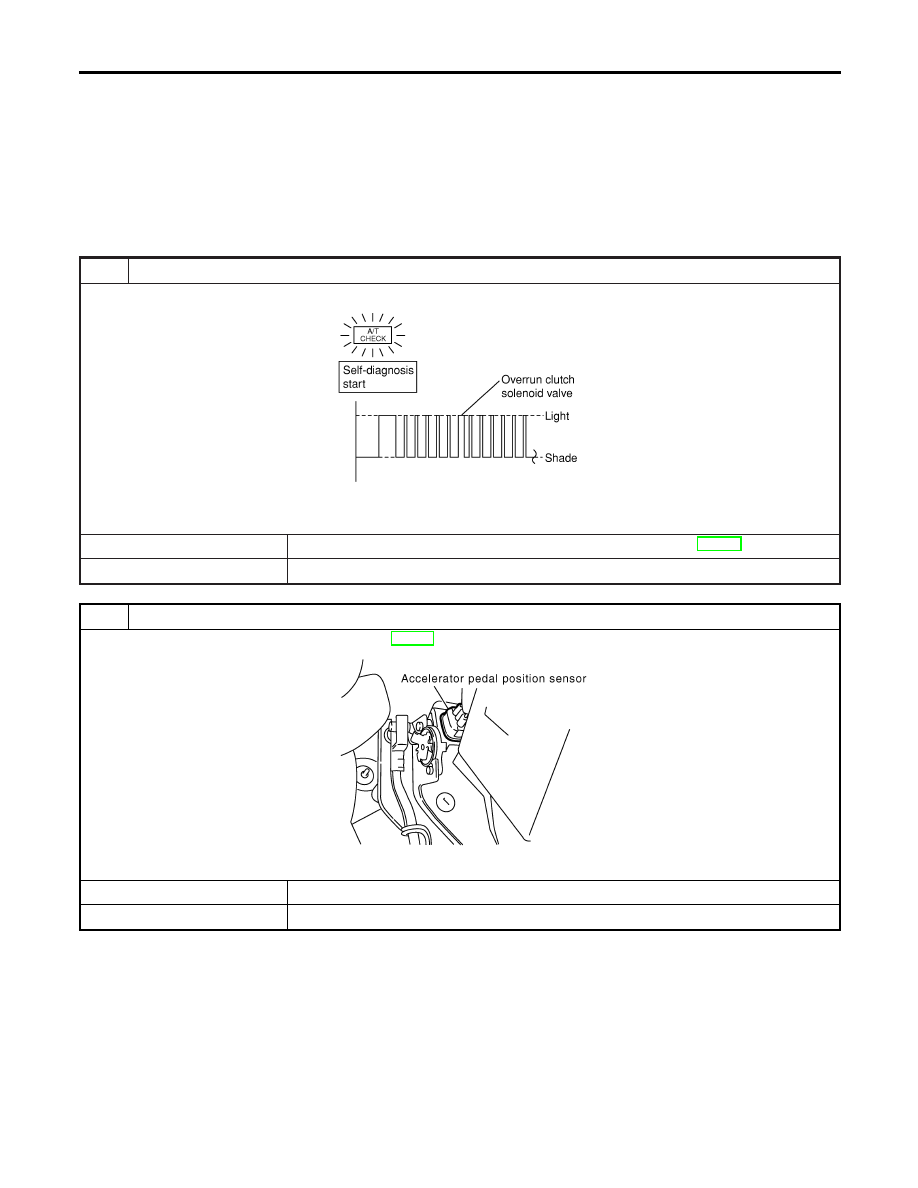

Engine Speed Does Not Return To Idle (Light
Braking D

4

D

3

)

=NHAT0102

SYMPTOM:

I

Engine speed does not smoothly return to idle when A/T
shifts from D

4

to D

3

.

I

Vehicle does not decelerate by engine brake when turning
A/T selector lever D to 3rd position.

I

Vehicle does not decelerate by engine brake when shifting
A/T from D to 2nd position.

1

CHECK SELF-DIAGNOSTIC RESULTS

Does self-diagnosis show damage to overrun clutch solenoid valve circuit after cruise test?

SAT548K

Yes or No

Yes

©

Check overrun clutch solenoid valve circuit. Refer to “DTC P1760”, AT-195.

No

©

GO TO 2.

2

CHECK ACCELERATOR PEDAL POSITION SENSOR

Check accelerator pedal position sensor. Refer to AT-188, “DTC P1705”.

SAT516KB

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace accelerator pedal position sensor.

TROUBLE DIAGNOSES FOR SYMPTOMS

Engine Speed Does Not Return To Idle (Light Braking D

4

D

3

)

AT-254

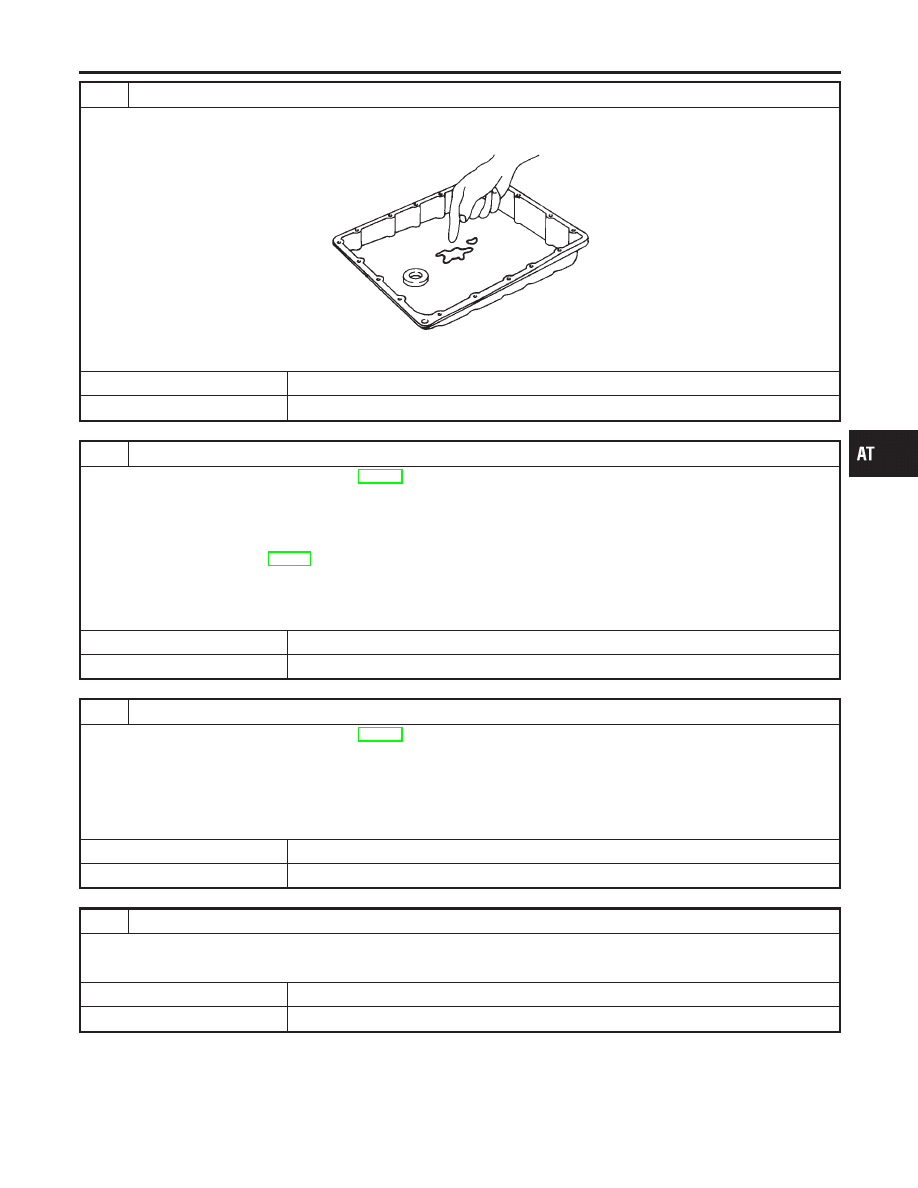

3

CHECK A/T FLUID CONDITION

1. Remove oil pan.
2. Check A/T fluid condition.

SAT171B

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

4

DETECT MALFUNCTIONING ITEM

1. Remove control valve assembly. Refer to AT-282.
2. Check the following items:

I

Overrun clutch control valve

I

Overrun clutch reducing valve

I

Overrun clutch solenoid valve

3. Disassemble A/T. Refer to AT-293.
4. Check the following item:

I

Overrun clutch assembly

OK or NG

OK

©

GO TO 6.

NG

©

Repair or replace damaged parts.

5

DETECT MALFUNCTIONING ITEM

1. Remove control valve assembly. Refer to AT-282.
2. Check the following items:

I

Overrun clutch control valve

I

Overrun clutch reducing valve

I

Overrun clutch solenoid valve

OK or NG

OK

©

GO TO 6.

NG

©

Repair or replace damaged parts.

6

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 7.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

Engine Speed Does Not Return To Idle (Light Braking D

4

D

3

) (Cont’d)

AT-255

7

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

Engine Speed Does Not Return To Idle (Light Braking D

4

D

3

) (Cont’d)

AT-256
