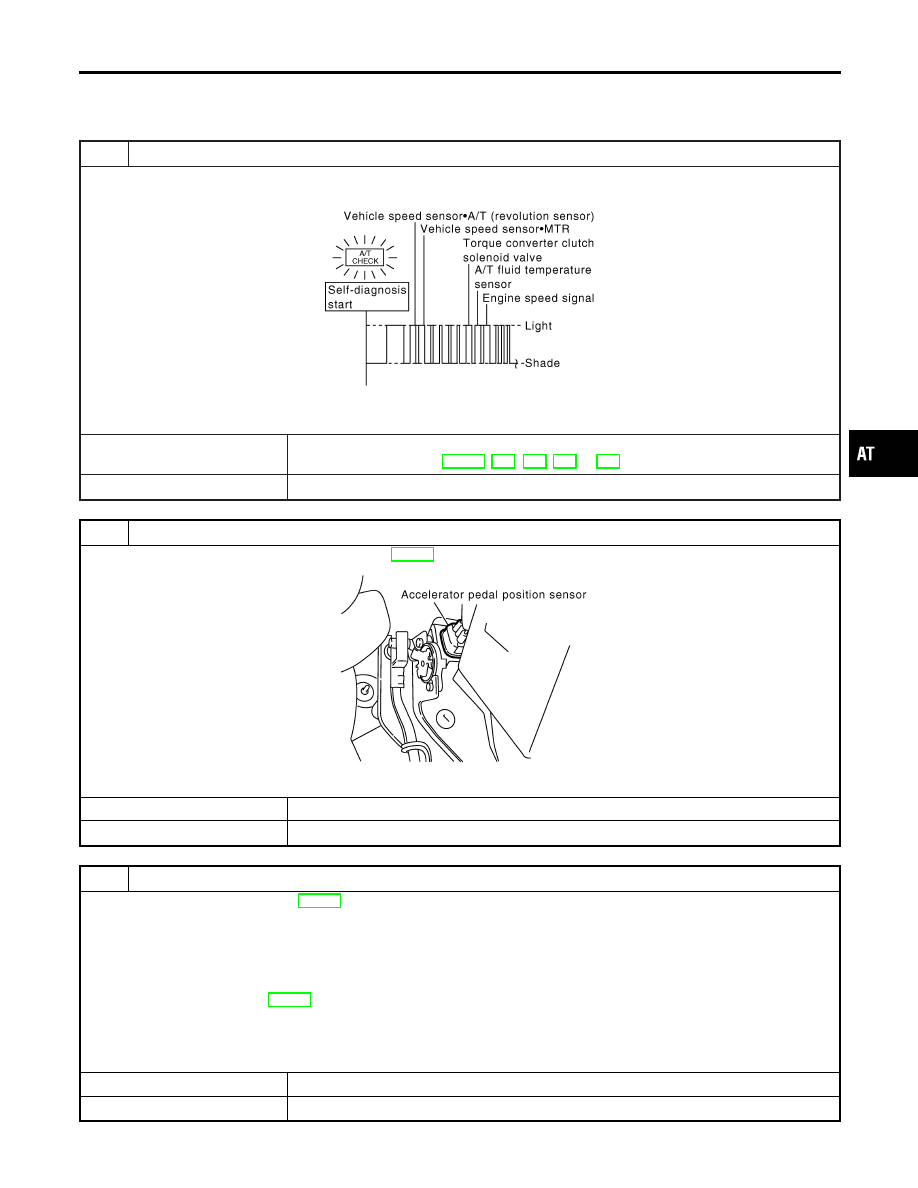

A/T Does Not Perform Lock-up

=NHAT0099

SYMPTOM:
A/T does not perform lock-up at the specified speed.

1

CHECK SELF-DIAGNOSTIC RESULTS

Does self-diagnosis show damage to A/T fluid temperature sensor, vehicle speed sensor·A/T (revolution sensor), engine
speed signal, torque converter clutch solenoid valve or vehicle speed·MTR after cruise test?

SAT734K

Yes or No

Yes

©

Check damaged circuit. Refer to “DTC P0710, P0720, P0725, P0740 or VEHICLE
SPEED SENSOR·MTR”, AT-114, 120, 125, 157 or 206.

No

©

GO TO 2.

2

CHECK ACCELERATOR PEDAL POSITION SENSOR

Check accelerator pedal position sensor. Refer to AT-188, “DTC P1705”.

SAT516KB

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace accelerator pedal position sensor.

3

DETECT MALFUNCTIONING ITEM

1. Remove control valve. Refer to AT-282.
2. Check the following items:

I

Torque converter clutch control valve

I

Torque converter relief valve

I

Pilot valve

I

Pilot filter

3. Disassemble A/T. Refer to AT-293.
4. Check the following item:

I

Torque converter

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

A/T Does Not Perform Lock-up

AT-249

4

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 5.

5

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

A/T Does Not Perform Lock-up (Cont’d)

AT-250

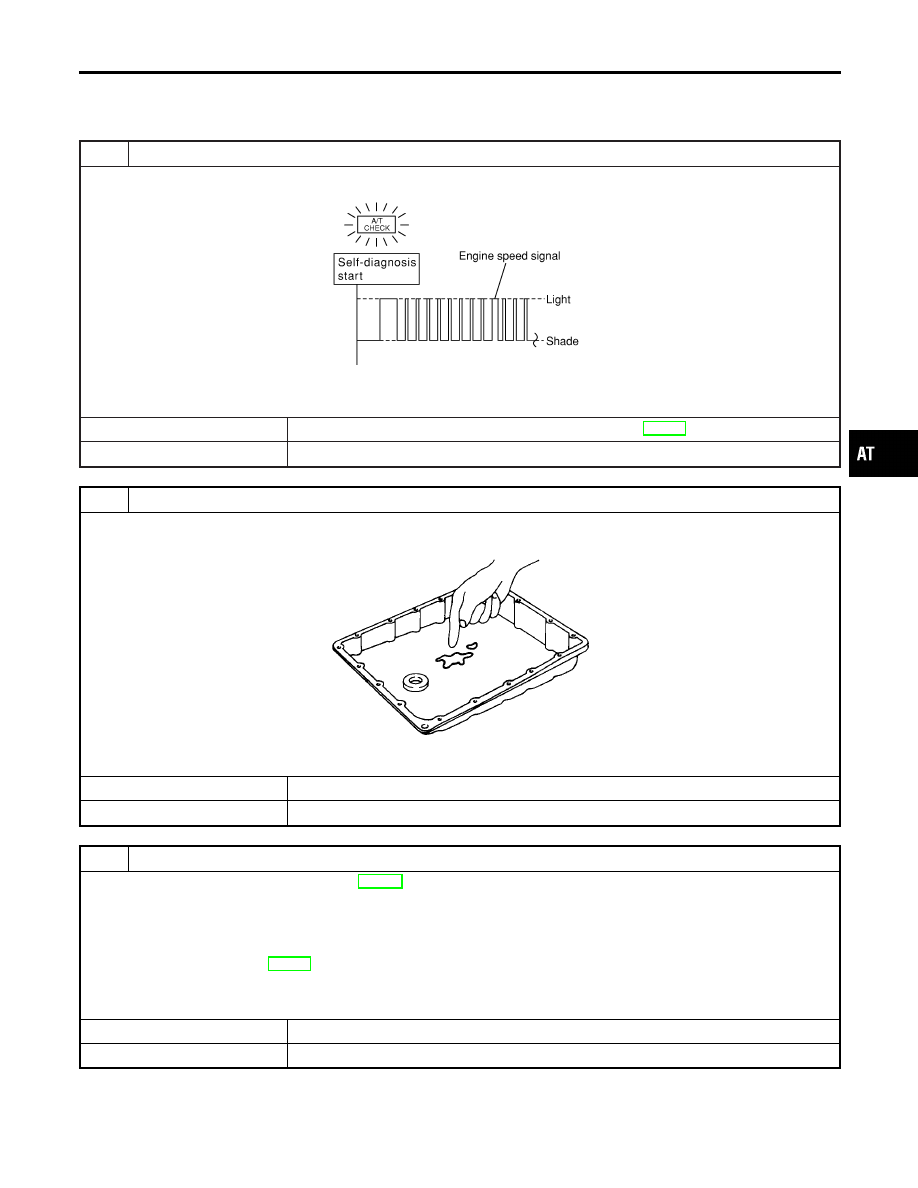

A/T Does Not Hold Lock-up Condition

=NHAT0100

SYMPTOM:
A/T does not hold lock-up condition for more than 30 seconds.

1

CHECK SELF-DIAGNOSTIC RESULTS

Does self-diagnosis show damage to engine speed signal circuit after cruise test?

SAT551K

Yes or No

Yes

©

Check engine speed signal circuit. Refer to “DTC P0725”, AT-125.

No

©

GO TO 2.

2

CHECK A/T FLUID CONDITION

1. Remove oil pan.
2. Check A/T fluid condition.

SAT171B

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

DETECT MALFUNCTIONING ITEM

1. Remove control valve assembly. Refer to AT-282.
2. Check the following items:

I

Torque converter clutch control valve

I

Pilot valve

I

Pilot filter

3. Disassemble A/T. Refer to AT-293.
4. Check torque converter and oil pump assembly.

OK or NG

OK

©

GO TO 5.

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

A/T Does Not Hold Lock-up Condition

AT-251

4

DETECT MALFUNCTIONING ITEM

1. Remove control valve assembly. Refer to AT-282.
2. Check the following items:

I

Torque converter clutch control valve

I

Pilot valve

I

Pilot filter

OK or NG

OK

©

GO TO 5.

NG

©

Repair or replace damaged parts.

5

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 6.

6

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

A/T Does Not Hold Lock-up Condition (Cont’d)

AT-252
