7

DETECT MALFUNCTIONING ITEM

1. Remove control valve assembly. Refer to AT-282.
2. Check the following items:

I

Shift valve B

I

Shift solenoid valve B

I

Pilot valve

I

Pilot filter

OK or NG

OK

©

GO TO 8.

NG

©

Repair or replace damaged parts.

8

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 9.

9

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

A/T Does Not Shift: D

2

→

D

3

(Cont’d)

AT-245

A/T Does Not Shift: D

3

→

D

4

=NHAT0098

SYMPTOM:

I

A/T does not shift from D

3

to D

4

at the specified speed.

I

A/T must be warm before D

3

to D

4

shift will occur.

1

CHECK SYMPTOM

Are “Vehicle Does Not Creep Forward In D, 2nd or 1st Position” and “Vehicle Cannot Be Started From D

1

” OK?

Yes or No

Yes

©

GO TO 2.

No

©

Go to “Vehicle Does Not Creep Forward In D, 2nd or 1st Position” and “Vehicle Cannot
Be Started From D

1

”, AT-234, AT-237.

2

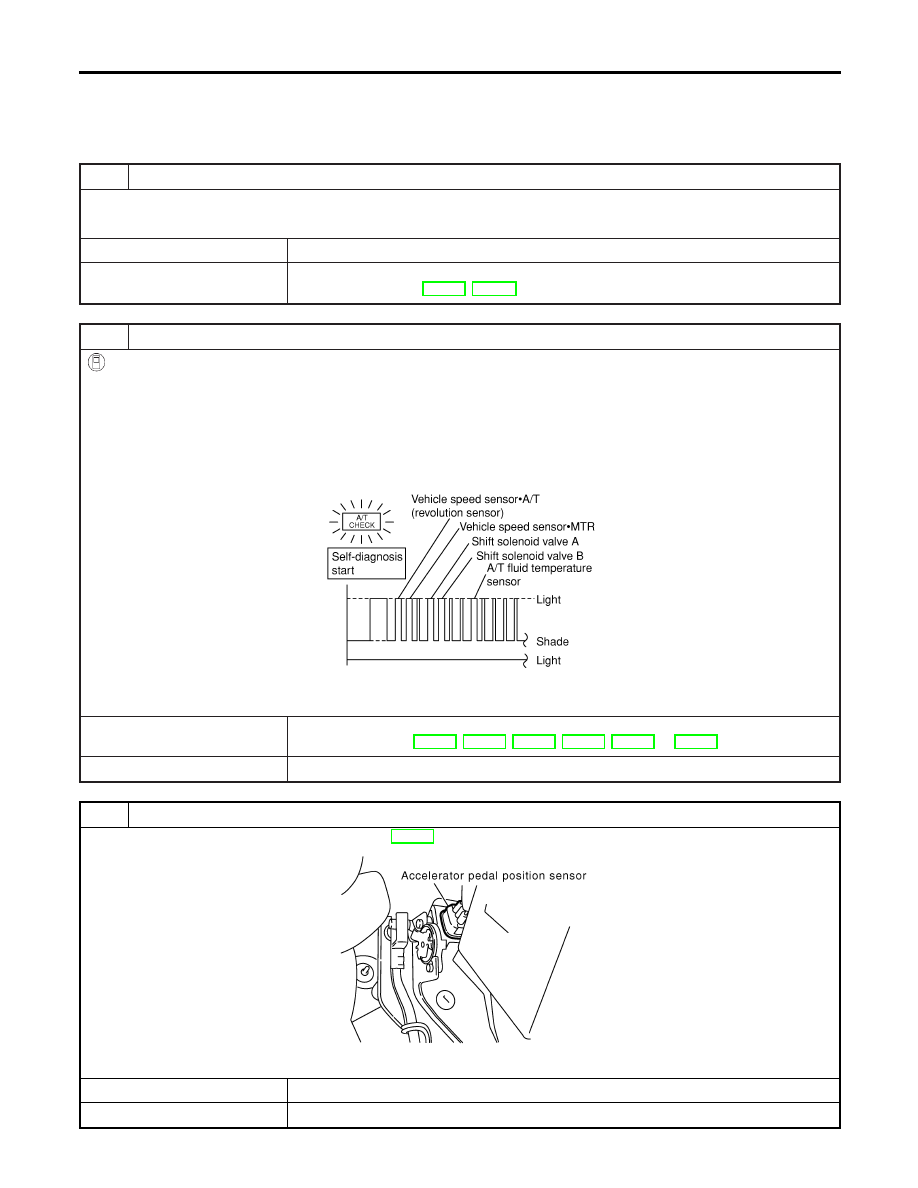

CHECK SELF-DIAGNOSTIC RESULTS

With CONSULT-II

Does self-diagnosis, after cruise test, show damage to any of the following circuits?

I

Park/neutral position (PNP) switch

I

3rd position switch

I

A/T fluid temperature sensor

I

Vehicle speed sensor·A/T (revolution sensor)

I

Shift solenoid valve A or B

I

Vehicle speed sensor·MTR

SAT586K

Yes or No

Yes

©

Check damaged circuit. Refer to “DTC P0705, P0710, P0720, P0750, P0755 or VHCL
SPEED SEN·MTR”, AT-108, AT-114, AT-120, AT-178, AT-183 or AT-206.

No

©

GO TO 3.

3

CHECK ACCELERATOR PEDAL POSITION SENSOR

Check accelerator pedal position sensor. Refer to AT-188, “DTC P1705”.

SAT516KB

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace accelerator pedal position sensor.

TROUBLE DIAGNOSES FOR SYMPTOMS

A/T Does Not Shift: D

3

→

D

4

AT-246

4

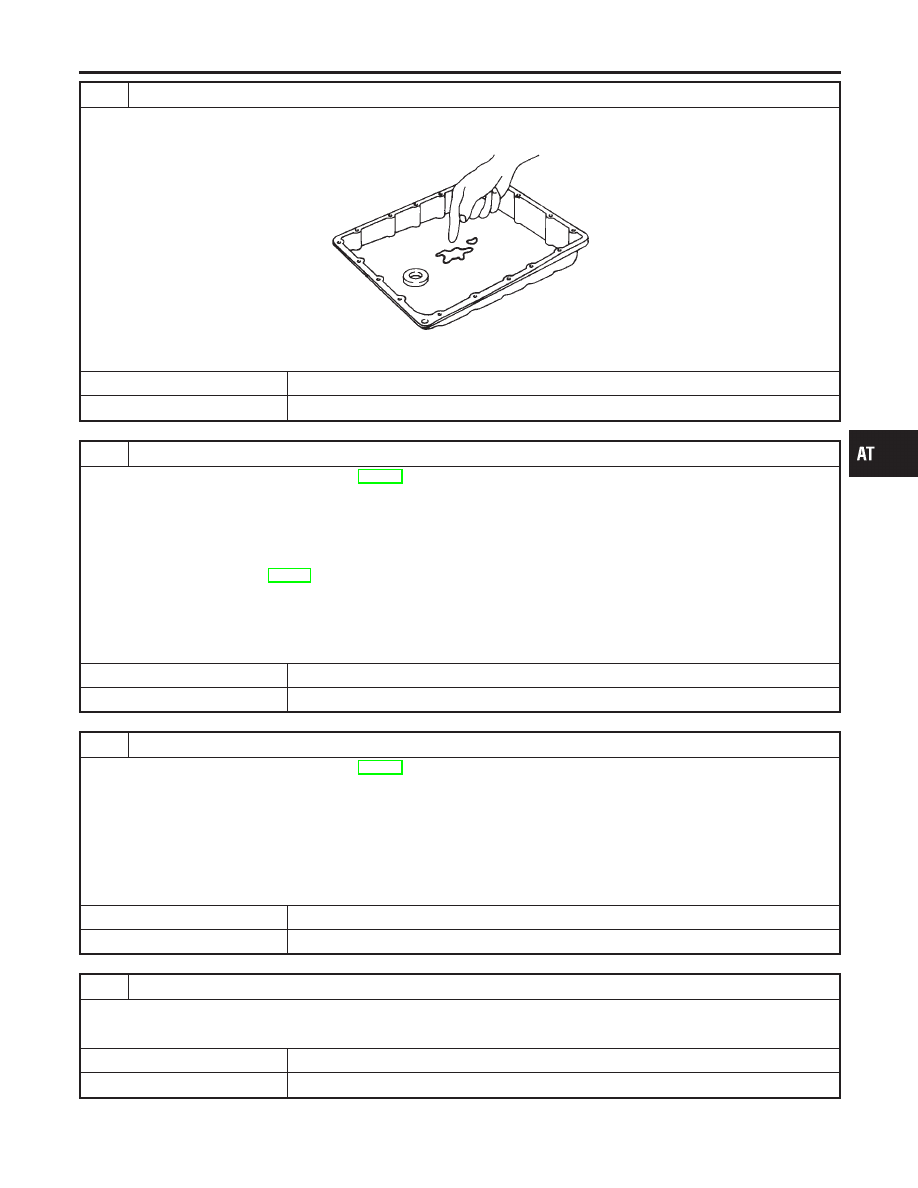

CHECK A/T FLUID CONDITION

1. Remove oil pan.
2. Check A/T fluid condition.

SAT171B

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

5

DETECT MALFUNCTIONING ITEM

1. Remove control valve assembly. Refer to AT-282.
2. Check the following items:

I

Shift valve A

I

Shift solenoid valve A

I

Pilot valve

I

Pilot filter

3. Disassemble A/T. Refer to AT-293.
4. Check the following items:

I

Servo piston assembly

I

Brake band

OK or NG

OK

©

GO TO 7.

NG

©

Repair or replace damaged parts.

6

DETECT MALFUNCTIONING ITEM

1. Remove control valve assembly. Refer to AT-282.
2. Check the following items:

I

Shift valve A

I

Overrun clutch control valve

I

Shift solenoid valve A

I

Pilot valve

I

Pilot filter

OK or NG

OK

©

GO TO 7.

NG

©

Repair or replace damaged parts.

7

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 8.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

A/T Does Not Shift: D

3

→

D

4

(Cont’d)

AT-247

8

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

A/T Does Not Shift: D

3

→

D

4

(Cont’d)
