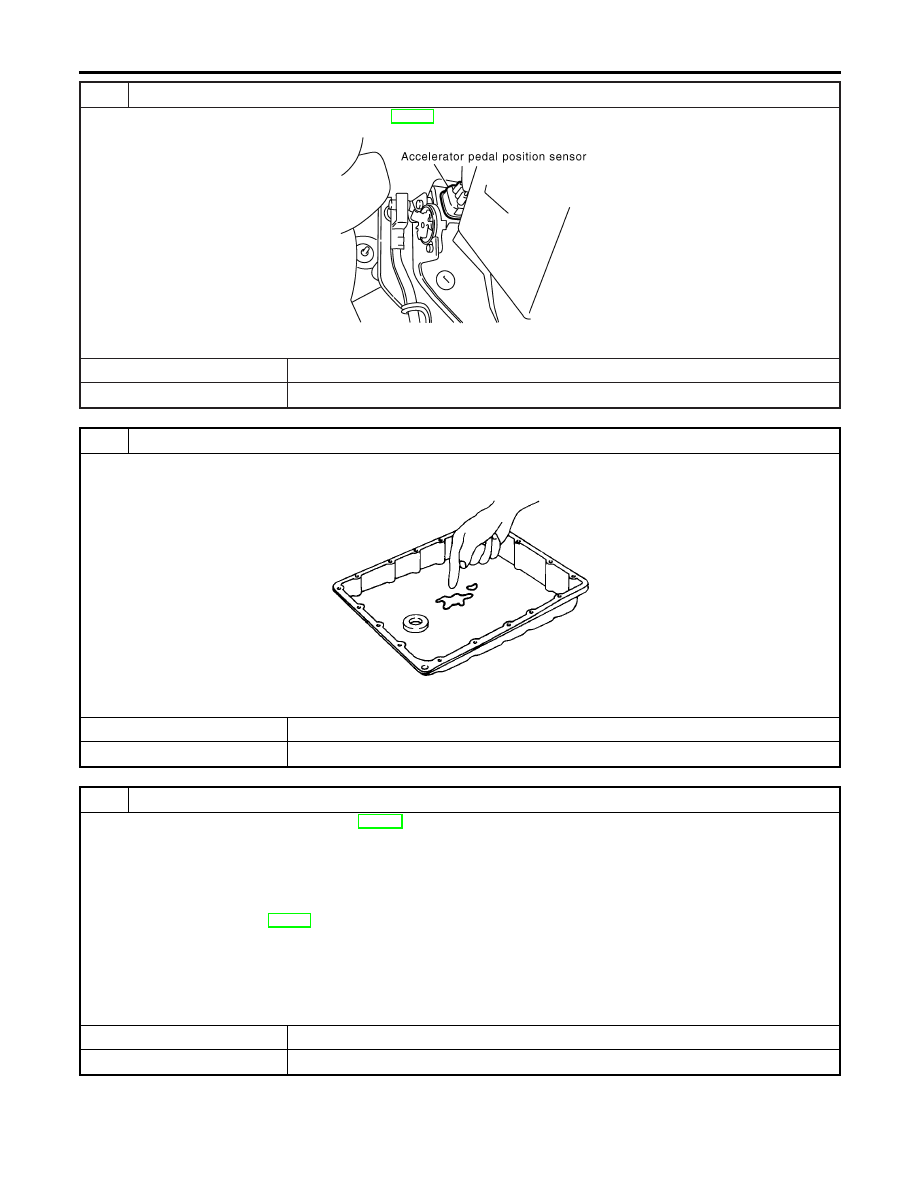

4

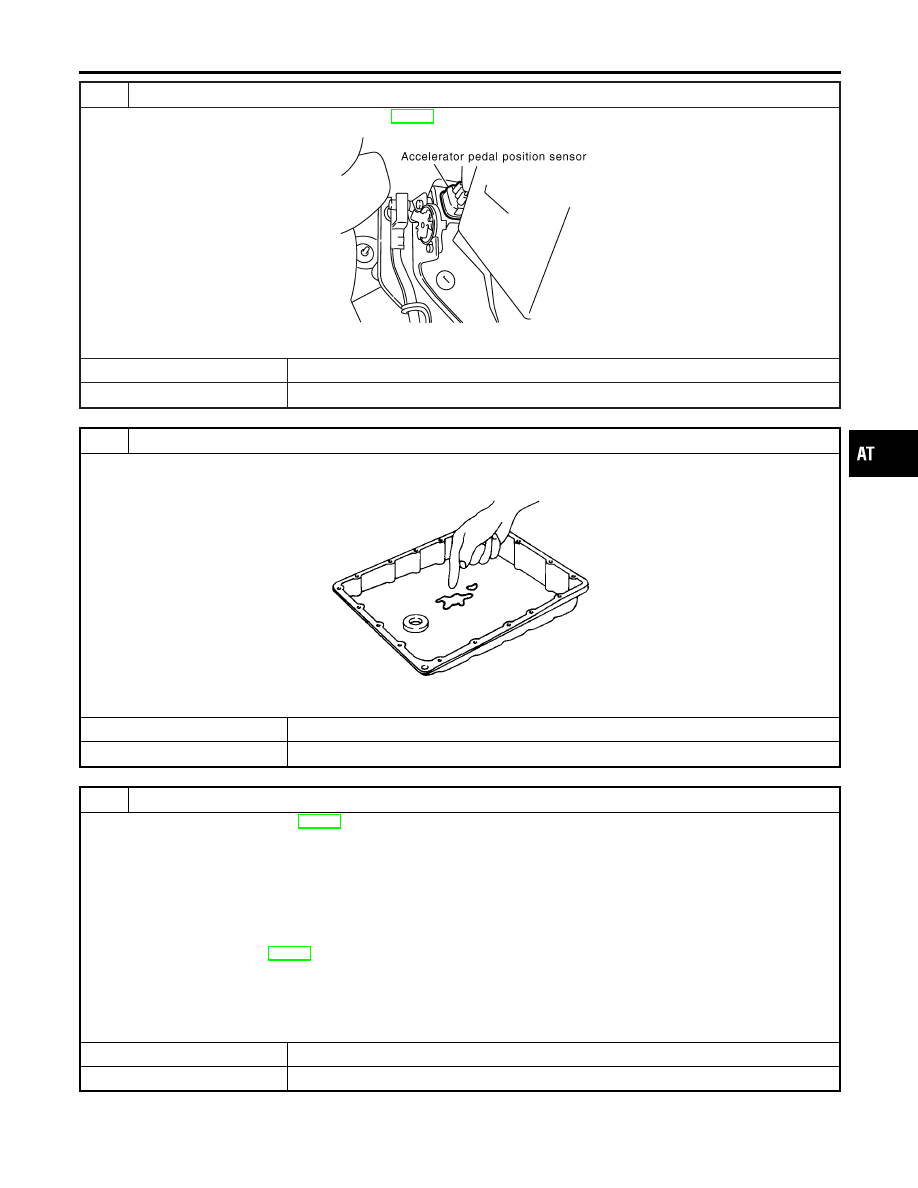

CHECK ACCELERATOR PEDAL POSITION SENSOR

Check accelerator pedal position sensor. Refer to AT-188, “DTC P1705”.

SAT516KB

OK or NG

OK

©

GO TO 5.

NG

©

Repair or replace accelerator pedal position sensor.

5

CHECK A/T FLUID CONDITION

1. Remove oil pan.
2. Check A/T fluid condition.

SAT171B

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 6.

6

DETECT MALFUNCTIONING ITEM

1. Remove control valve. Refer to AT-282.
2. Check the following items:

I

Shift valve A

I

Shift valve B

I

Shift solenoid valve A

I

Shift solenoid valve B

I

Pilot valve

I

Pilot filter

3. Disassemble A/T. Refer to AT-293.
4. Check the following items:

I

Servo piston assembly

I

Brake band

OK or NG

OK

©

GO TO 8.

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

A/T Does Not Shift: D

1

→

D

2

or Does Not Kickdown: D

4

→

D

2

(Cont’d)

AT-241

7

DETECT MALFUNCTIONING ITEM

1. Remove control valve. Refer to AT-282.
2. Check the following items:

I

Shift valve A

I

Shift valve B

I

Shift solenoid valve A

I

Shift solenoid valve B

I

Pilot valve

I

Pilot filter

OK or NG

OK

©

GO TO 8.

NG

©

Repair or replace damaged parts.

8

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 9.

9

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

A/T Does Not Shift: D

1

→

D

2

or Does Not Kickdown: D

4

→

D

2

(Cont’d)

AT-242

A/T Does Not Shift: D

2

→

D

3

=NHAT0097

SYMPTOM:
A/T does not shift from D

2

to D

3

at the specified speed.

1

CHECK SYMPTOM

Are “Vehicle Does Not Creep Forward In D, 2nd or 1st Position” and “Vehicle Cannot Be Started From D

1

” OK?

Yes or No

Yes

©

GO TO 2.

No

©

Go to “Vehicle Does Not Creep Forward In D, 2nd or 1st Position” and “Vehicle Cannot
Be Started From D

1

”, AT-234, AT-237.

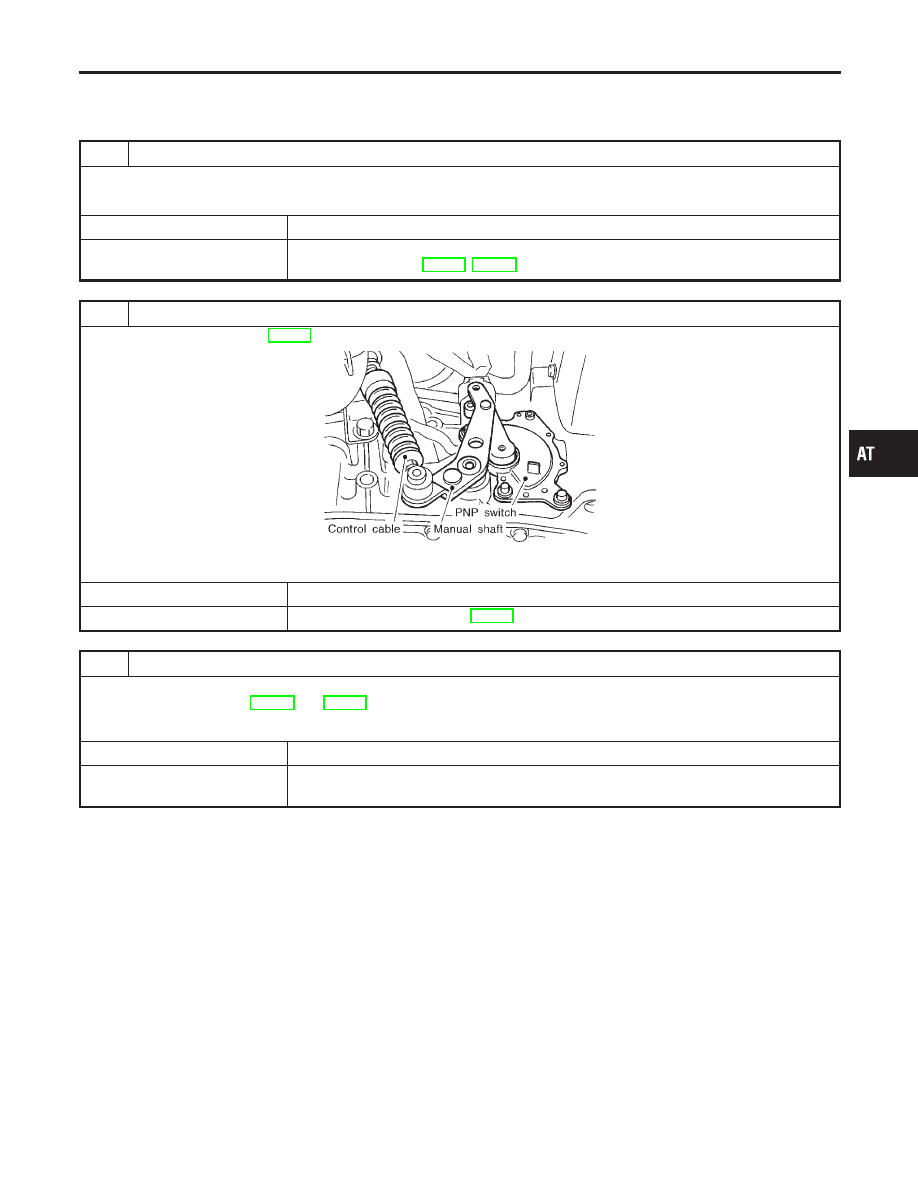

2

ADJUST CONTROL CABLE

Check control cable. Refer to AT-284.

SAT023JA

OK or NG

OK

©

GO TO 3.

NG

©

Adjust control cable. Refer to AT-284.

3

CHECK VEHICLE SPEED SENSOR·A/T AND VEHICLE SPEED SENSOR·MTR CIRCUIT

Check vehicle speed sensor·A/T (revolution sensor) and vehicle speed sensor·MTR circuit. Refer to “DTC P0720 and
VHCL SPEED SEN·MTR”, AT-120 and AT-206.

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace vehicle speed sensor·A/T (revolution sensor) and vehicle speed
sensor·MTR circuits.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

A/T Does Not Shift: D

2

→

D

3

AT-243

4

CHECK ACCELERATOR PEDAL POSITION SENSOR

Check accelerator pedal position sensor. Refer to AT-188, “DTC P1705”.

SAT516KB

OK or NG

OK

©

GO TO 5.

NG

©

Repair or replace accelerator pedal position sensor.

5

CHECK A/T FLUID CONDITION

1. Remove oil pan.
2. Check A/T fluid condition.

SAT171B

OK or NG

OK

©

GO TO 7.

NG

©

GO TO 6.

6

DETECT MALFUNCTIONING ITEM

1. Remove control valve assembly. Refer to AT-282.
2. Check the following items:

I

Shift valve B

I

Shift solenoid valve B

I

Pilot valve

I

Pilot filter

3. Disassemble A/T. Refer to AT-293.
4. Check the following items:

I

Servo piston assembly

I

High clutch assembly

I

Brake band

OK or NG

OK

©

GO TO 8.

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

A/T Does Not Shift: D

2

→

D

3

(Cont’d)
