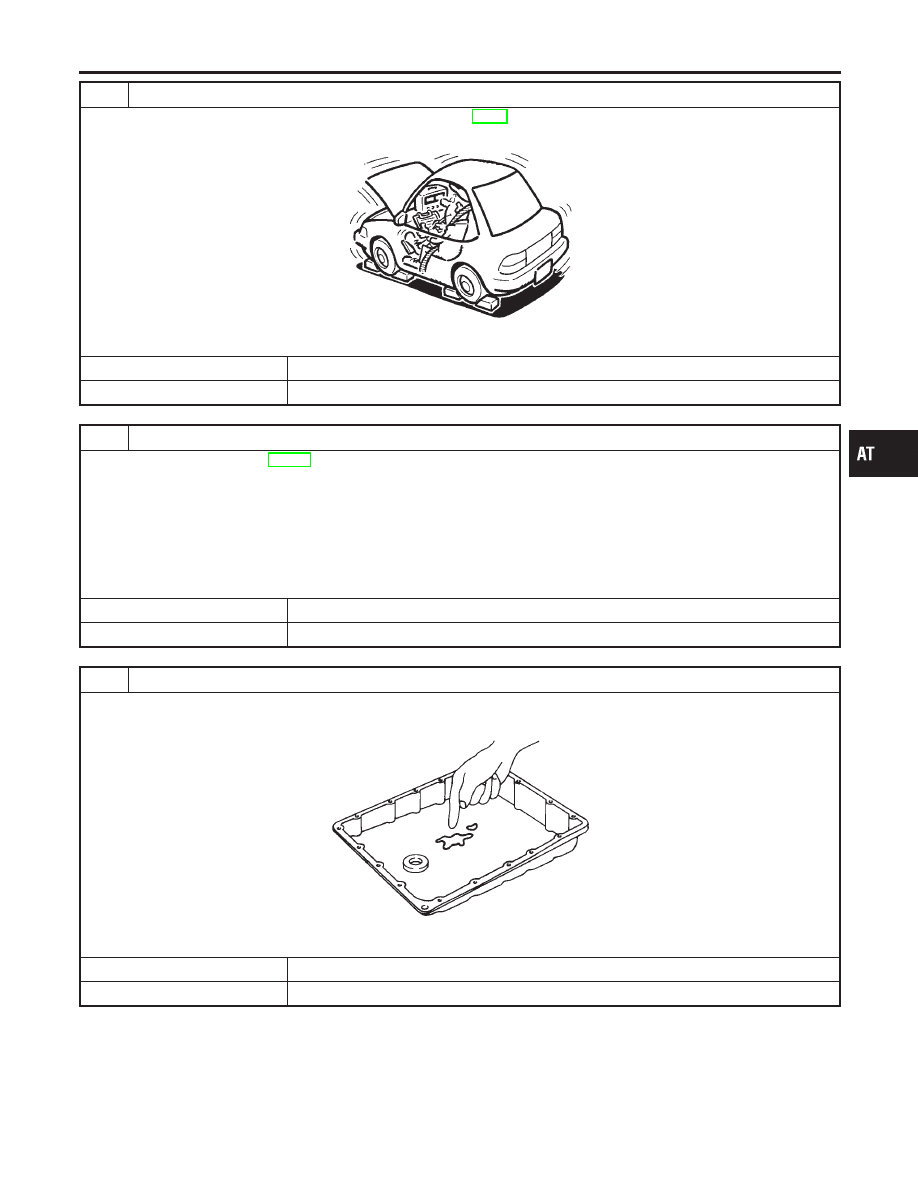

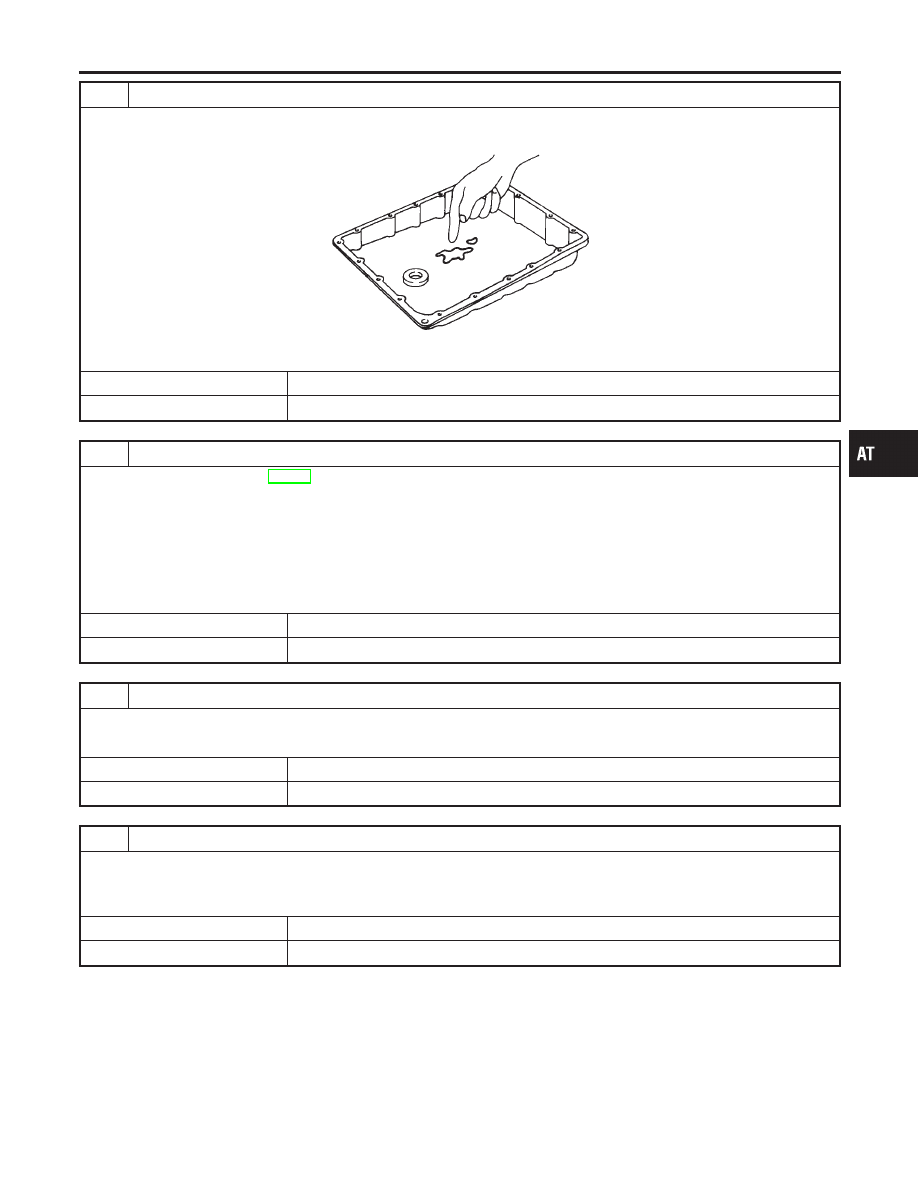

CHECK A/T FLUID CONDITION

1. Remove oil pan.
2. Check A/T fluid condition.

SAT171B

OK or NG

OK

©

GO TO 9.

NG

©

GO TO 8.

8

DETECT MALFUNCTIONING ITEM

1. Disassemble A/T. Refer to AT-293.
2. Check the following items:

I

Reverse clutch assembly

I

High clutch assembly

I

Low & reverse brake assembly

I

Forward clutch assembly

I

Overrun clutch assembly

OK or NG

OK

©

GO TO 9.

NG

©

Repair or replace damaged parts.

9

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 10.

10

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

Vehicle Does Not Creep Backward In R Position (Cont’d)

AT-233

Vehicle Does Not Creep Forward in D, 2nd or
1st Position

=NHAT0094

SYMPTOM:
Vehicle does not creep forward when selecting D, 2nd or 1st
position.

1

CHECK A/T FLUID LEVEL

Check A/T fluid level again.

SAT638A

OK or NG

OK

©

GO TO 2.

NG

©

Refill ATF.

2

CHECK LINE PRESSURE

Check line pressure at idle with selector lever in D position. Refer to AT-68, “LINE PRESSURE TEST”.

SAT494G

OK or NG

OK

©

GO TO 4.

NG

©

GO TO 3.

3

DETECT MALFUNCTIONING ITEM

1. Remove control valve assembly. Refer to AT-282.
2. Check the following items:

I

Valves to control line pressure (Pressure regulator valve, pressure modifier valve, pilot valve and pilot filter)

I

Line pressure solenoid valve

3. Disassemble A/T. Refer to AT-293.
4. Check the following item:

I

Oil pump assembly

OK or NG

OK

©

GO TO 4.

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

Vehicle Does Not Creep Forward in D, 2nd or 1st Position

AT-234

4

CHECK STALL REVOLUTION

Check stall revolution with selector lever in D position. Refer to AT-64, “STALL TEST”.

SAT493G

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

5

DETECT MALFUNCTIONING ITEM

1. Disassemble A/T. Refer to AT-293.
2. Check the following items:

I

Forward clutch assembly

I

Forward one-way clutch

I

Low one-way clutch

I

Reverse clutch assembly

I

High clutch assembly

OK or NG

OK

©

GO TO 6.

NG

©

Repair or replace damaged parts.

6

CHECK A/T FLUID CONDITION

1. Remove oil pan.
2. Check A/T fluid condition.

SAT171B

OK or NG

OK

©

GO TO 8.

NG

©

GO TO 7.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SYMPTOMS

Vehicle Does Not Creep Forward in D, 2nd or 1st Position (Cont’d)

AT-235

7

DETECT MALFUNCTIONING ITEM

1. Disassemble A/T. Refer to AT-293.
2. Check the following items:

I

Forward clutch assembly

I

Forward one-way clutch

I

Low one-way clutch

I

Reverse clutch assembly

I

High clutch assembly

OK or NG

OK

©

GO TO 8.

NG

©

Repair or replace damaged parts.

8

CHECK SYMPTOM

Check again.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 9.

9

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

TROUBLE DIAGNOSES FOR SYMPTOMS

Vehicle Does Not Creep Forward in D, 2nd or 1st Position (Cont’d)

AT-236
