Infiniti I35 (A33). Manual - part 49

3

CHECK INPUT SIGNAL (Without CONSULT-II)

Without CONSULT-II

1. Turn ignition switch to ON position. (Do not start engine.)

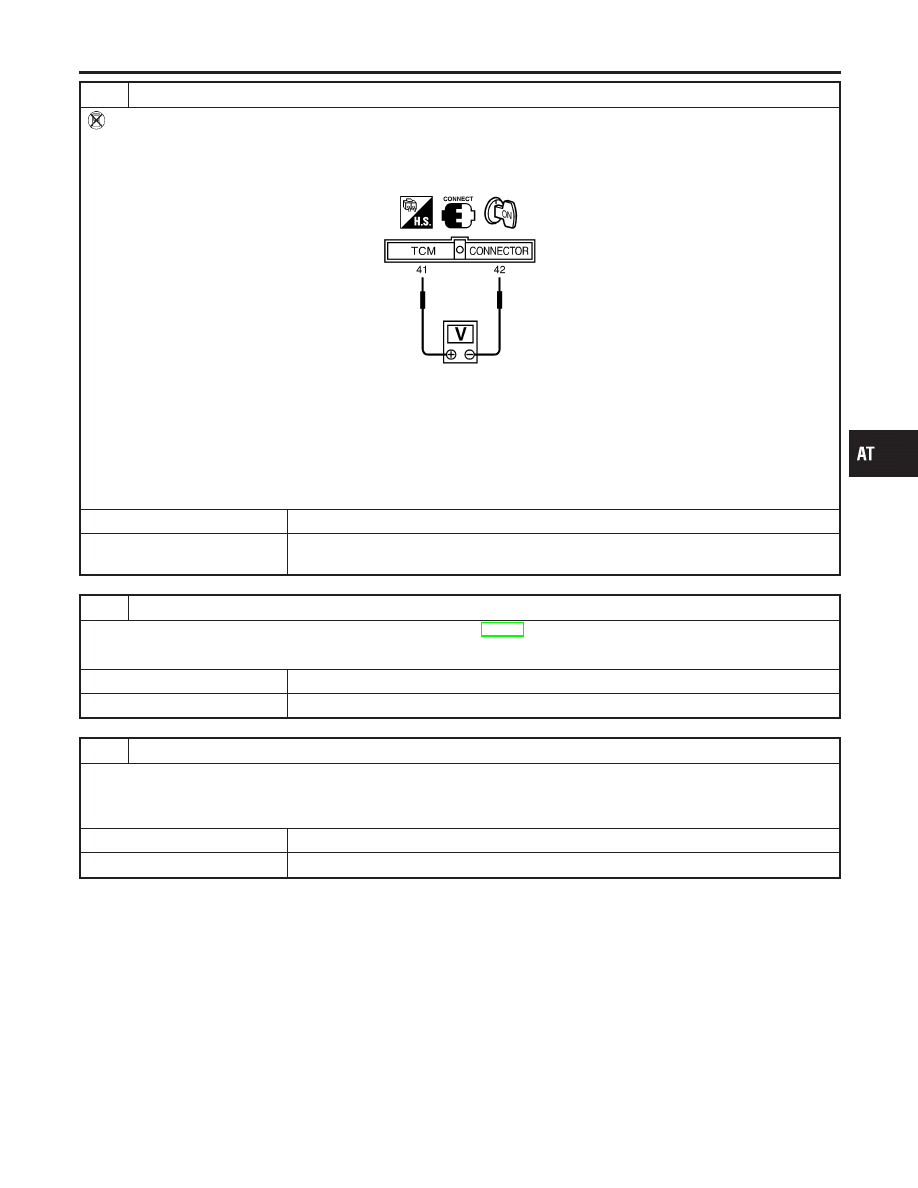

2. Check voltage between TCM harness connector F50 terminals 41 (W) and 42 (B) while accelerator pedal is depressed

slowly.

SAT349JC

Voltage:

Fully-closed throttle valve:

Approximately 0.5V

Fully-open throttle valve:

Approximately 4V

(Voltage rises gradually in response to throttle position.)

OK or NG

OK

©

GO TO 4.

NG

©

Check harness for short or open between ECM and TCM regarding accelerator pedal
position sensor circuit.

4

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-190.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 5.

5

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1705 ACCELERATOR PEDAL POSITION SENSOR (THROTTLE

POSITION SENSOR)

Diagnostic Procedure (Cont’d)

AT-193

SAT820K

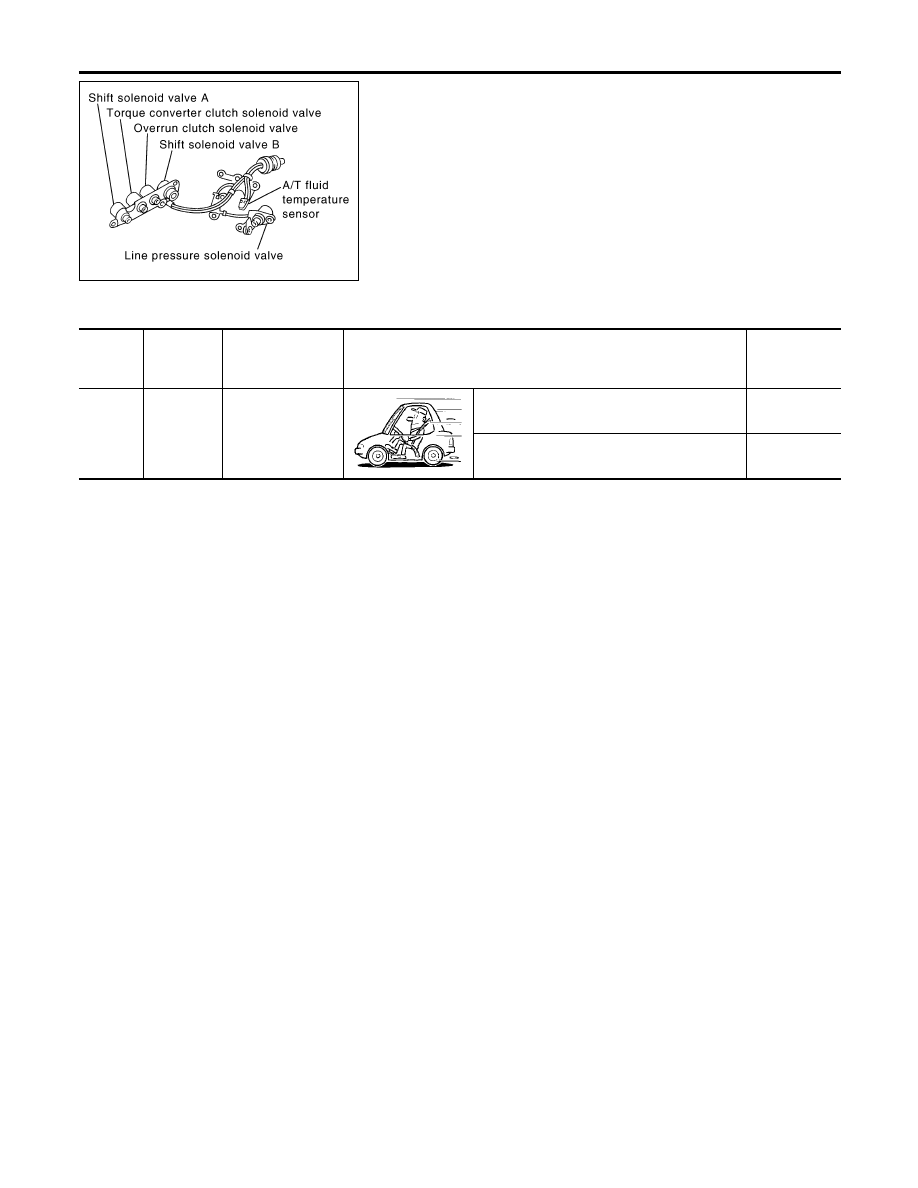

Description

NHAT0076

The overrun clutch solenoid valve is activated by the TCM in
response to signals sent from the park/neutral position (PNP)
switch, 3rd position switch, vehicle speed and accelerator pedal
position sensor (throttle position sensors). The overrun clutch
operation will then be controlled.

TCM TERMINALS AND REFERENCE VALUE

NHAT0076S01

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

20

BR/Y

Overrun clutch
solenoid valve

When overrun clutch solenoid valve operates.

Battery volt-
age

When overrun clutch solenoid valve does not
operate.

0V

On Board Diagnosis Logic

NHAT0243

Diagnostic trouble code O/R CLTCH SOL/CIRC with CONSULT-II
or P1760 without CONSULT-II is detected when TCM detects an
improper voltage drop when it tries to operate the solenoid valve.

Possible Cause

NHAT0244

Check the following items.

I

Harness or connectors
(The solenoid circuit is open or shorted.)

I

Overrun clutch solenoid valve

DTC P1760 OVERRUN CLUTCH SOLENOID VALVE

Description

AT-194

SAT014K

SEF949Y

Diagnostic Trouble Code (DTC) Confirmation
Procedure

NHAT0245

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DIAGNOSTIC TROUBLE CODE CONFIRMATION PROCE-
DURE” has been previously conducted, always turn ignition switch
OFF and wait at least 10 seconds before conducting the next test.
TESTING CONDITION:
Always drive vehicle on a level road to improve accuracy of
test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

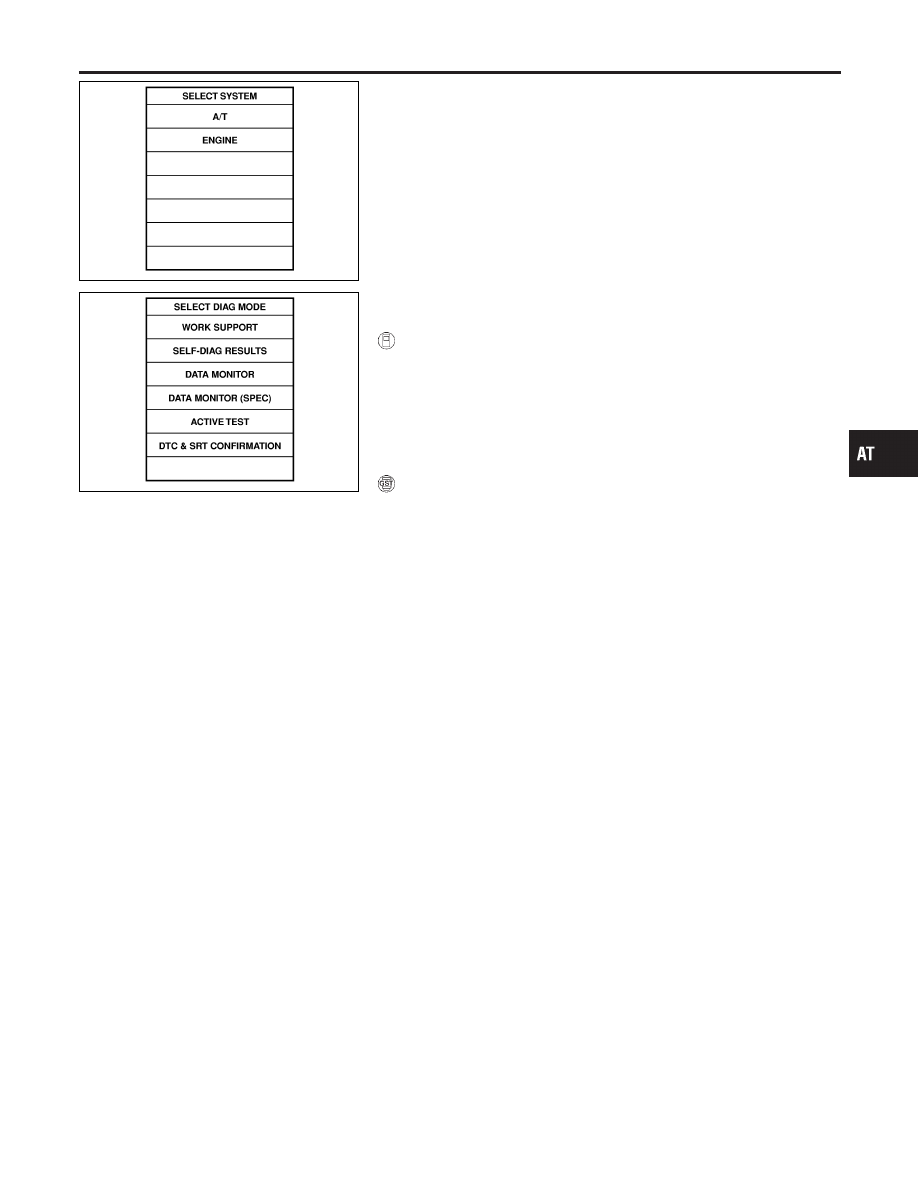

WITH CONSULT-II

NHAT0245S01

1)

Turn ignition switch ON and select “DATA MONITOR” mode for
“ENGINE” with CONSULT-II.

2)

Start engine.

3)

Accelerate vehicle to a speed of more than 10 km/h (6 MPH)
with D position.

4)

Release accelerator pedal completely with 3rd position.

WITH GST

NHAT0245S02

Follow the procedure “With CONSULT-II”.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1760 OVERRUN CLUTCH SOLENOID VALVE

Diagnostic Trouble Code (DTC) Confirmation Procedure

AT-195

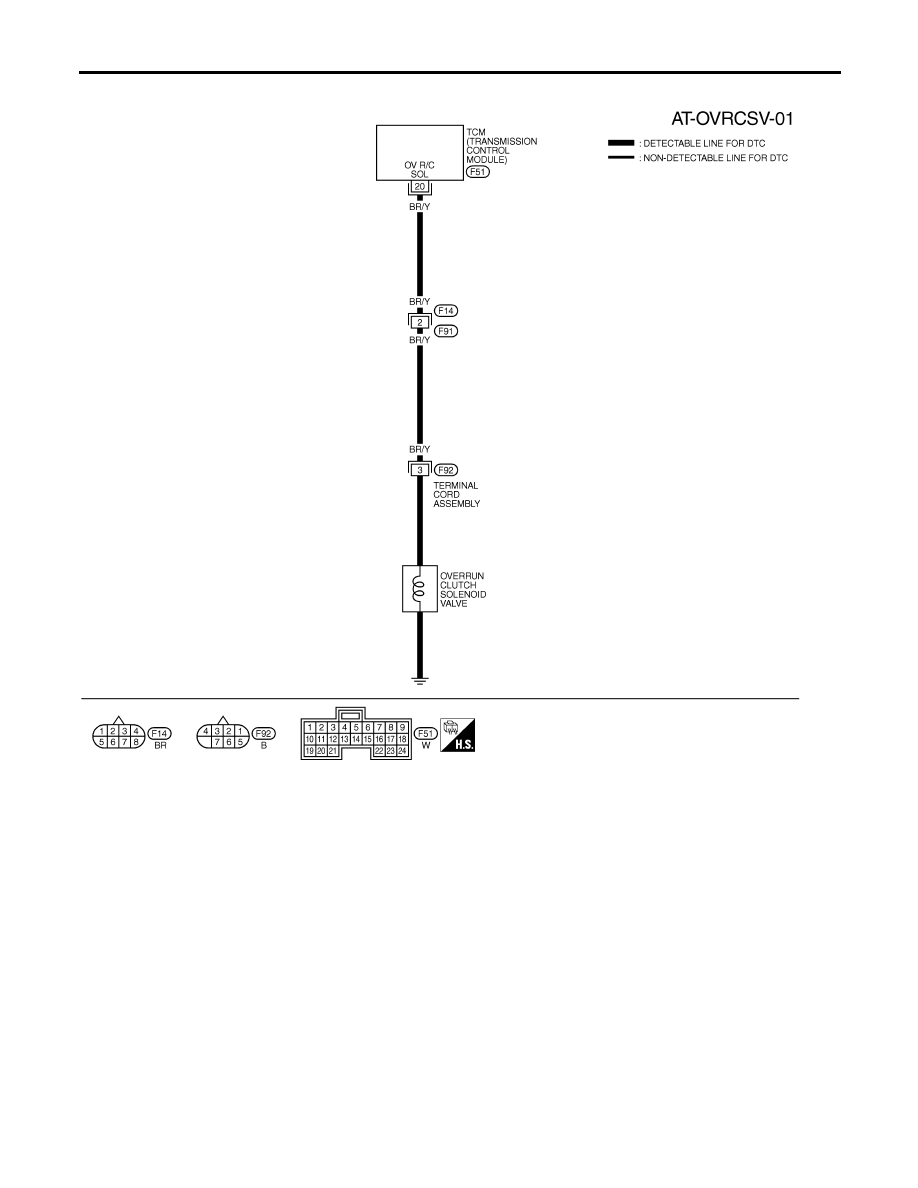

Wiring Diagram — AT — OVRCSV

NHAT0077

MAT486B

DTC P1760 OVERRUN CLUTCH SOLENOID VALVE

Wiring Diagram — AT — OVRCSV

AT-196
