On Board Diagnosis Logic

=NHAT0240

Diagnostic trouble code TP SEN/CIRC A/T with CONSULT-II or
P1705 without CONSULT-II is detected when TCM receives an
excessively low or high voltage from the sensor.

Possible Cause

NHAT0241

Check the following items.

I

Harness or connectors
(The sensor circuit is open or shorted.)

I

Accelerator pedal position sensor

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1705 ACCELERATOR PEDAL POSITION SENSOR (THROTTLE

POSITION SENSOR)

On Board Diagnosis Logic

AT-189

SAT014K

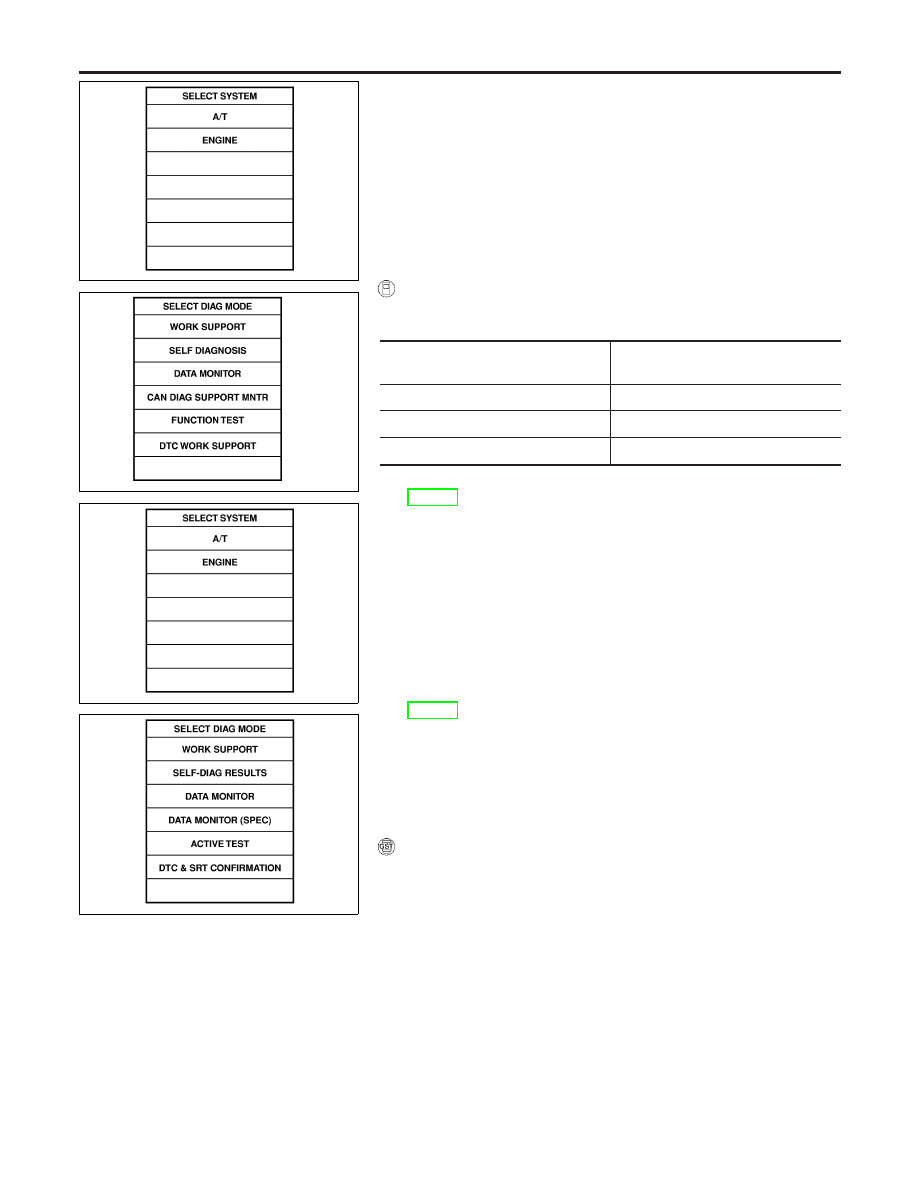

Diagnostic Trouble Code (DTC) Confirmation
Procedure

NHAT0242

SAT860K

SAT014K

SEF949Y

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch OFF and wait at least 10 seconds before
conducting the next test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

WITH CONSULT-II

NHAT0242S01

1)

Turn ignition switch ON and select “DATA MONITOR” mode for
“A/T” with CONSULT-II.

Accelerator pedal condition

Accelerator pedal position sensor

(THRTL POS SEN)

Fully released

Approx. 0.5V

Partially depressed

0.5 - 4V

Fully depressed

Approx. 4V

If the check result is NG, go to “DIAGNOSTIC PROCEDURE”,
AT-192.
If the check result is OK, go to following step.

2)

Turn ignition switch ON and select “DATA MONITOR” mode for
“ENGINE” with CONSULT-II.

3)

Start engine and maintain the following conditions for at least
3 consecutive seconds. Then release accelerator pedal com-
pletely.
VHCL SPEED SE: 10 km/h (6 MPH) or more
THRTL POS SEN (accelerator pedal position sensor):
Approximately 3V or less
Selector lever: D position
If the check result is NG, go to “DIAGNOSTIC PROCEDURE”,
AT-192.
If the check result is OK, go to following step.

4)

Maintain the following conditions for at least 3 consecutive
seconds. Then release accelerator pedal completely.
VHCL SPEED SE: 10 km/h (6 MPH) or more
Accelerator pedal: Wide open throttle
Selector lever: D position

WITH GST

NHAT0242S02

Follow the procedure “With CONSULT-II”.

DTC P1705 ACCELERATOR PEDAL POSITION SENSOR (THROTTLE

POSITION SENSOR)

Diagnostic Trouble Code (DTC) Confirmation Procedure

AT-190

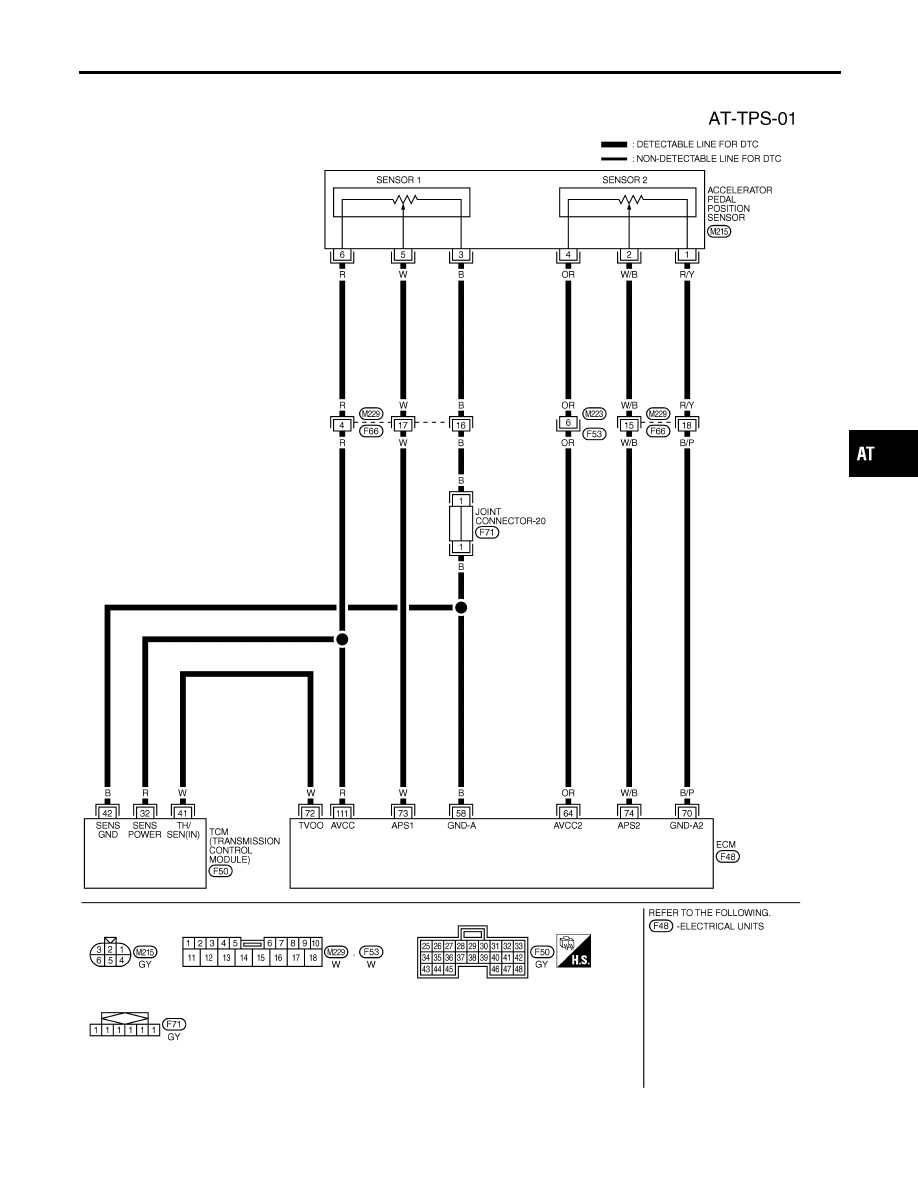

Wiring Diagram — AT — TPS

NHAT0074

MAT485B

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1705 ACCELERATOR PEDAL POSITION SENSOR (THROTTLE

POSITION SENSOR)

Wiring Diagram — AT — TPS

AT-191

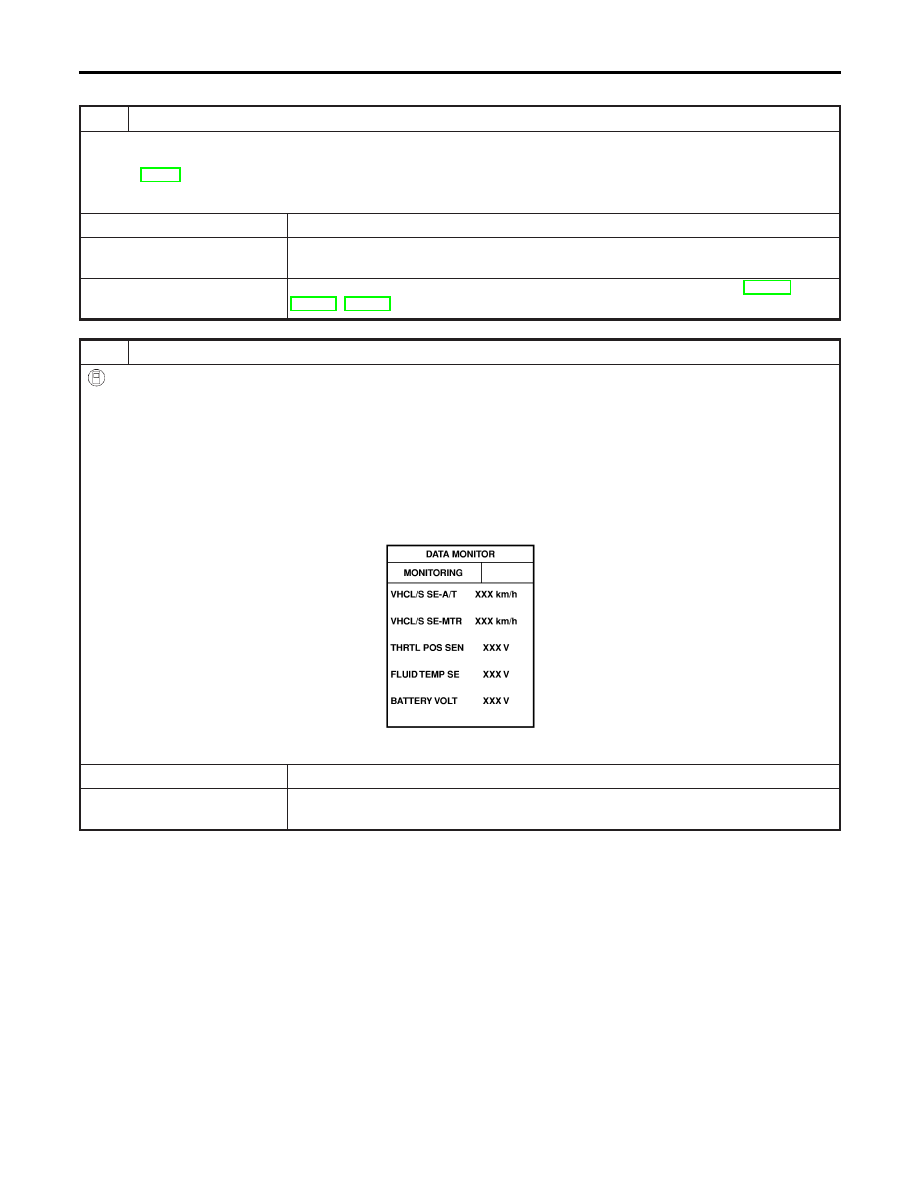

Diagnostic Procedure

NHAT0075

1

CHECK DTC WITH ECM

I

Check DTC with CONSULT-II “ENGINE”.
Turn ignition switch ON and select “SELF DIAGNOSTIC RESULTS” mode for “ENGINE” with CONSULT-II.

Refer to EC-90, “Malfunction Indicator Lamp (MIL)”.

OK or NG

OK (with CONSULT-II)

©

GO TO 2.

OK (without CONSULT-
II)

©

GO TO 3.

NG

©

Check accelerator pedal position sensor circuit for engine control. Refer to EC-650,
EC-657, EC-670, “DTC P2122, P2123, P2127, P2128, P2138 APP SENSOR”.

2

CHECK INPUT SIGNAL (With CONSULT-II)

With CONSULT-II

1. Turn ignition switch to ON position.

(Do not start engine.)

2. Select “TCM INPUT SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.
3. Read out the value of “THRTL POS SEN”.

Voltage:

Fully-closed throttle:

Approximately 0.5V

Fully-open throttle:

Approximately 4V

SAT614J

OK or NG

OK

©

GO TO 4.

NG

©

Check harness for short or open between ECM and TCM regarding accelerator pedal
position sensor circuit.

DTC P1705 ACCELERATOR PEDAL POSITION SENSOR (THROTTLE

POSITION SENSOR)

Diagnostic Procedure

AT-192
