Infiniti I35 (A33). Manual - part 47

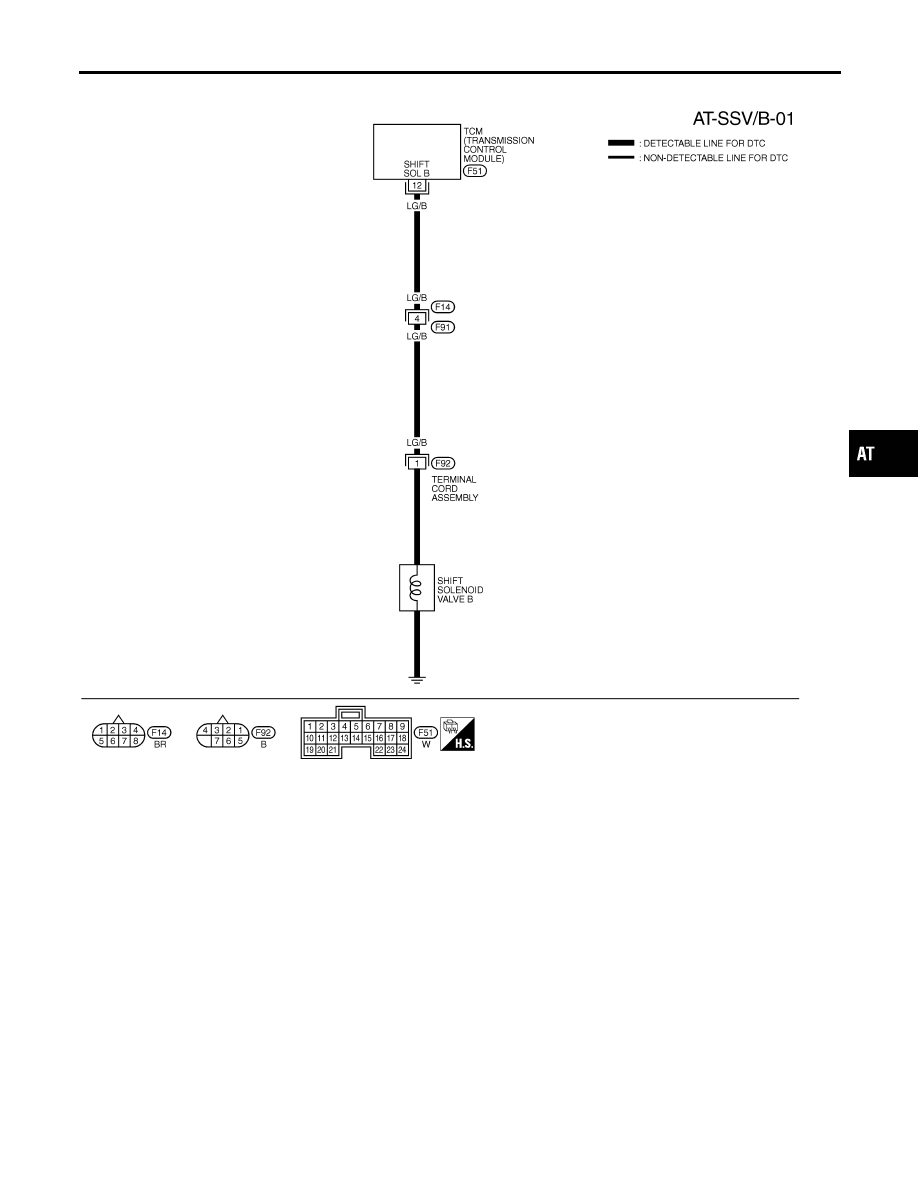

Wiring Diagram — AT — SSV/B

NHAT0071

MAT484B

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0755 SHIFT SOLENOID VALVE B

Wiring Diagram — AT — SSV/B

AT-185

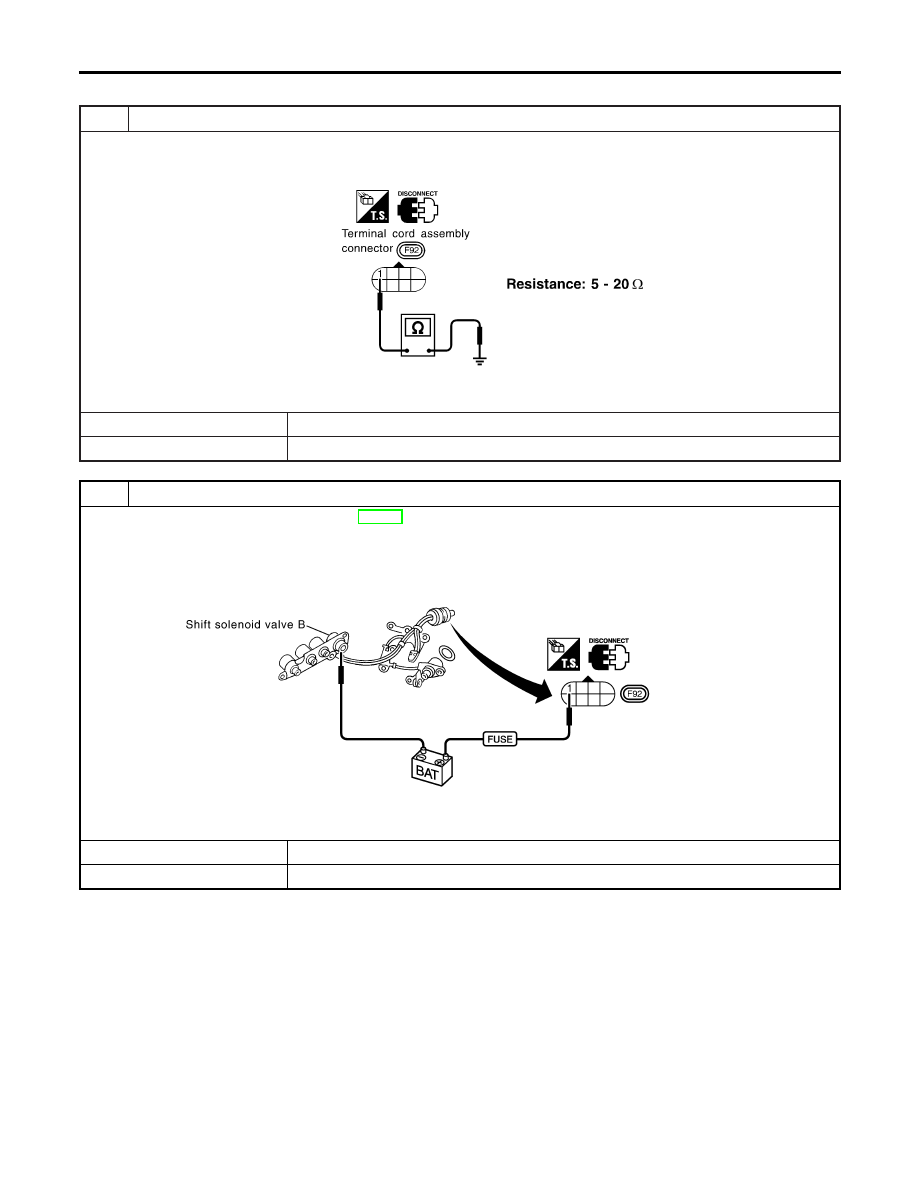

Diagnostic Procedure

NHAT0072

1

CHECK SHIFT SOLENOID VALVE RESISTANCE

1. Turn ignition switch to OFF position.
2. Disconnect terminal cord assembly connector in engine compartment.
3. Check resistance between terminal 1 (LG/B) and ground.

SAT633JD

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

CHECK SHIFT SOLENOID VALVE OPERATION

1. Remove control valve assembly. Refer to AT-282.
2. Check the following items:

I

Shift solenoid valve B

I

Operation check

i. Check solenoid valve by listening for its operating sound while applying battery voltage to the terminal and ground.

SAT825K

I

Harness of terminal cord assembly for short or open

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace damaged parts.

DTC P0755 SHIFT SOLENOID VALVE B

Diagnostic Procedure

AT-186

3

CHECK POWER SOURCE CIRCUIT

1. Turn ignition switch to OFF position.
2. Disconnect TCM harness connector.
3. Check continuity between terminal cord assembly connector terminal 1 (LG/B) and TCM harness connector F51 termi-

nal 12 (LG/B). Refer to wiring diagram — AT — SSV/B.

Continuity should exist.

If OK, check harness for short to ground and short to power.

4. Reinstall any part removed.

OK or NG

OK

©

GO TO 4.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

4

CHECK DTC

Perform Diagnostic Trouble Code (DTC) confirmation procedure, AT-184.

OK or NG

OK

©

INSPECTION END

NG

©

GO TO 5.

5

CHECK TCM INSPECTION

1. Perform TCM input/output signal inspection.
2. If NG, recheck TCM pin terminals for damage or loose connection with harness connector.

OK or NG

OK

©

INSPECTION END

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0755 SHIFT SOLENOID VALVE B

Diagnostic Procedure (Cont’d)

AT-187

SAT516KB

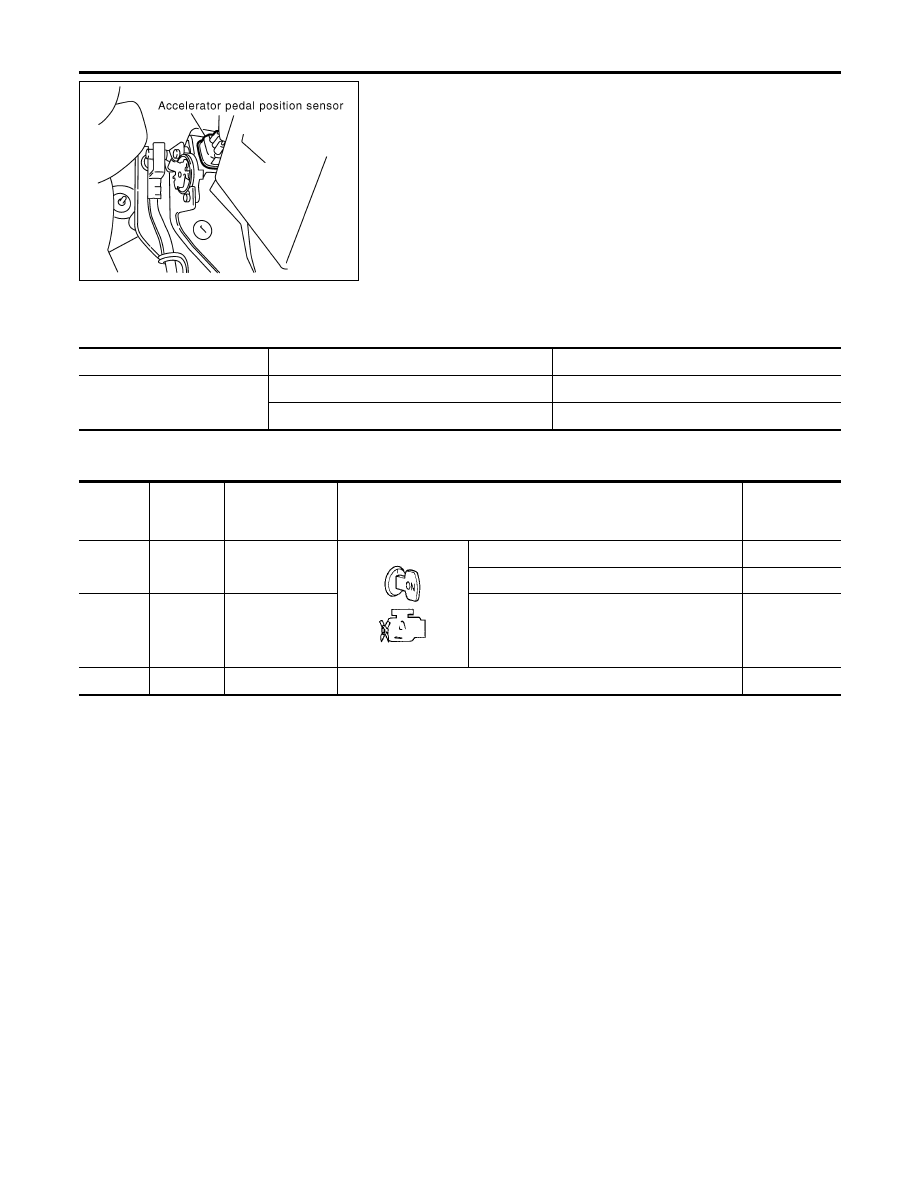

Description

NHAT0073

The accelerator pedal position sensor is part of the system that
controls throttle position. Accelerator pedal position signal is sent
to the ECM. And the signal is also sent to TCM as throttle valve
position signal.

CONSULT-II REFERENCE VALUE IN DATA MONITOR
MODE

NHAT0073S01

Remarks: Specification data are reference values.

Monitor item

Condition

Specification

Accelerator pedal position
sensor

Fully-closed throttle

Approximately 0.5V

Fully-open throttle

Approximately 4V

TCM TERMINALS AND REFERENCE VALUE

NHAT0073S02

Remarks: Specification data are reference values.

Terminal

No.

Wire color

Item

Condition

Judgement

standard

(Approx.)

32

R

Sensor power

Ignition switch ON.

4.5 - 5.5V

Ignition switch OFF.

0V

41

W

Accelerator pedal
position sensor

When depressing accelerator pedal slowly
after warming up engine.
(Voltage rises gradually in response to throttle
position.)

Fully-closed
throttle: 0.5V
Fully-open
throttle: 4V

42

B

Sensor ground

—

0V

DTC P1705 ACCELERATOR PEDAL POSITION SENSOR (THROTTLE

POSITION SENSOR)

Description

AT-188
