Infiniti I35 (A33). Manual - part 44

Possible Cause

NHAT0232

Check the following items.

I

Harness or connectors
(The solenoid circuit is open or shorted.)

I

Line pressure solenoid valve

SAT014K

SEF949Y

Diagnostic Trouble Code (DTC) Confirmation
Procedure

NHAT0233

NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch OFF and wait at least 10 seconds before
conducting the next test.
After the repair, perform the following procedure to confirm the
malfunction is eliminated.

WITH CONSULT-II

NHAT0233S01

1)

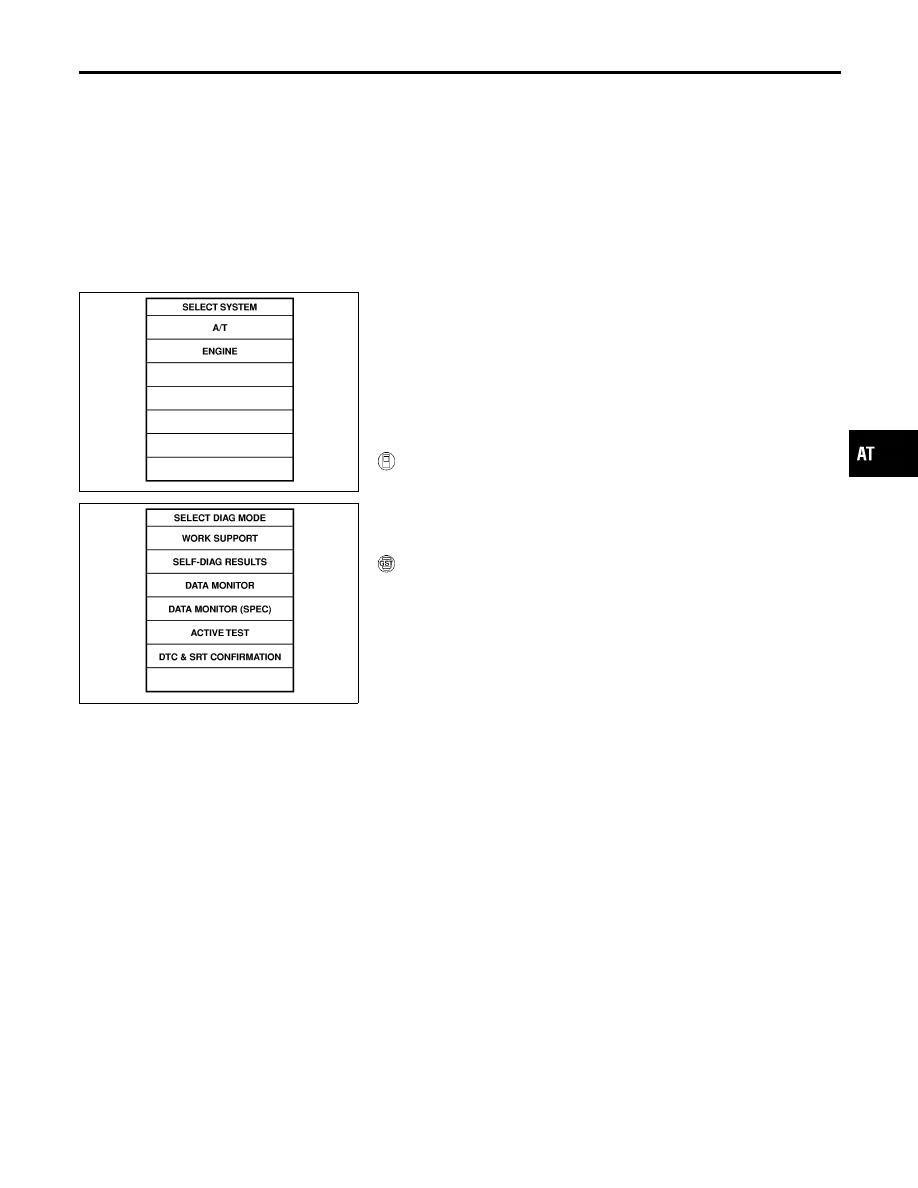

Turn ignition switch ON and select “DATA MONITOR” mode for
“ENGINE” with CONSULT-II.

2)

Depress accelerator pedal completely and wait at least 5 sec-
onds.

WITH GST

NHAT0233S02

Follow the procedure “With CONSULT-II”.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0745 LINE PRESSURE SOLENOID VALVE

Possible Cause

AT-173

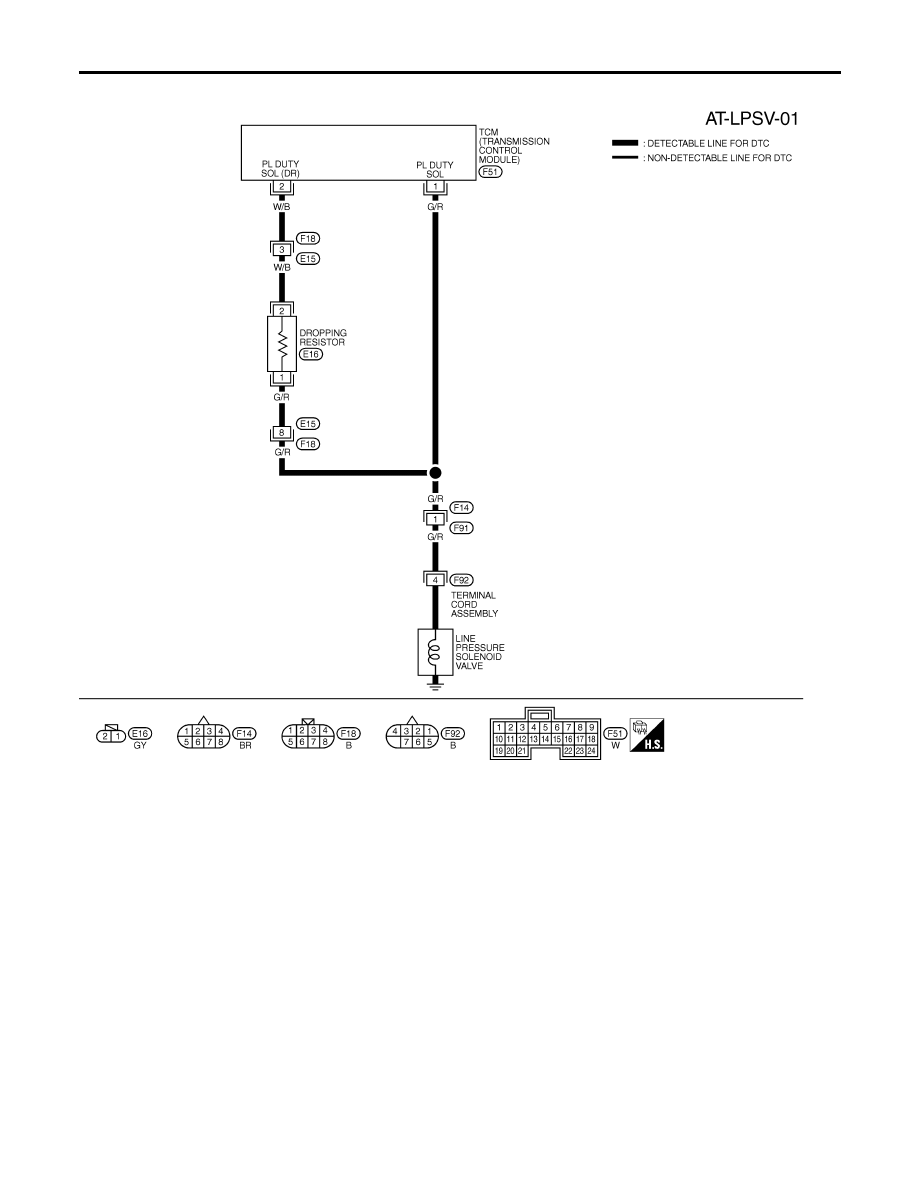

Wiring Diagram — AT — LPSV

NHAT0065

MAT482B

DTC P0745 LINE PRESSURE SOLENOID VALVE

Wiring Diagram — AT — LPSV

AT-174

Diagnostic Procedure

NHAT0066

1

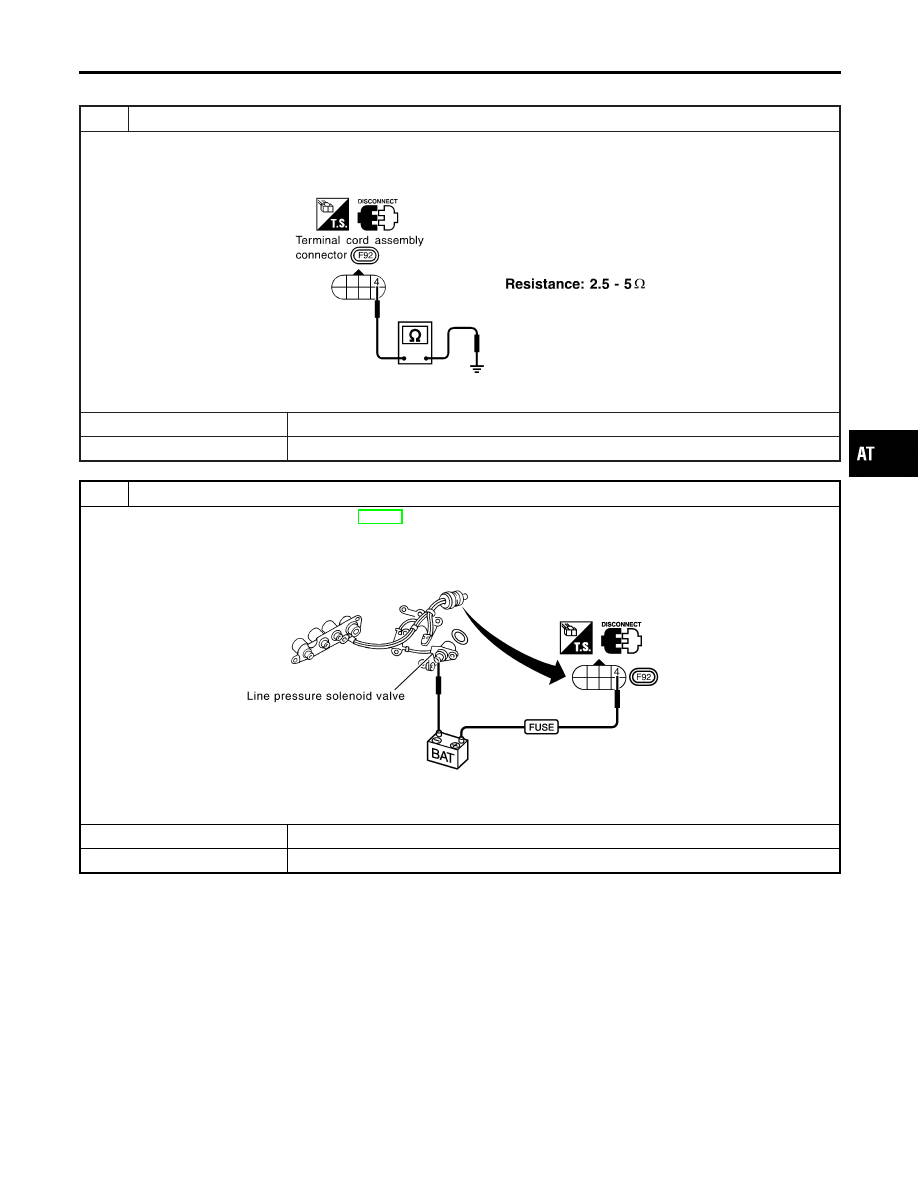

CHECK SOLENOID VALVE RESISTANCE

1. Turn ignition switch to OFF position.
2. Disconnect terminal cord assembly connector in engine compartment.
3. Check resistance between terminal 4 (G/R) and ground.

SAT630JB

OK or NG

OK

©

GO TO 3.

NG

©

GO TO 2.

2

CHECK SOLENOID VALVE OPERATION

1. Remove control valve assembly. Refer to AT-282.
2. Check the following items:

I

Line pressure solenoid valve

i. Check solenoid valve by listening for its operating sound while applying battery voltage to the terminal and ground.

SAT830K

I

Harness of terminal cord assembly for short or open

OK or NG

OK

©

GO TO 3.

NG

©

Repair or replace damaged parts.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P0745 LINE PRESSURE SOLENOID VALVE

Diagnostic Procedure

AT-175

3

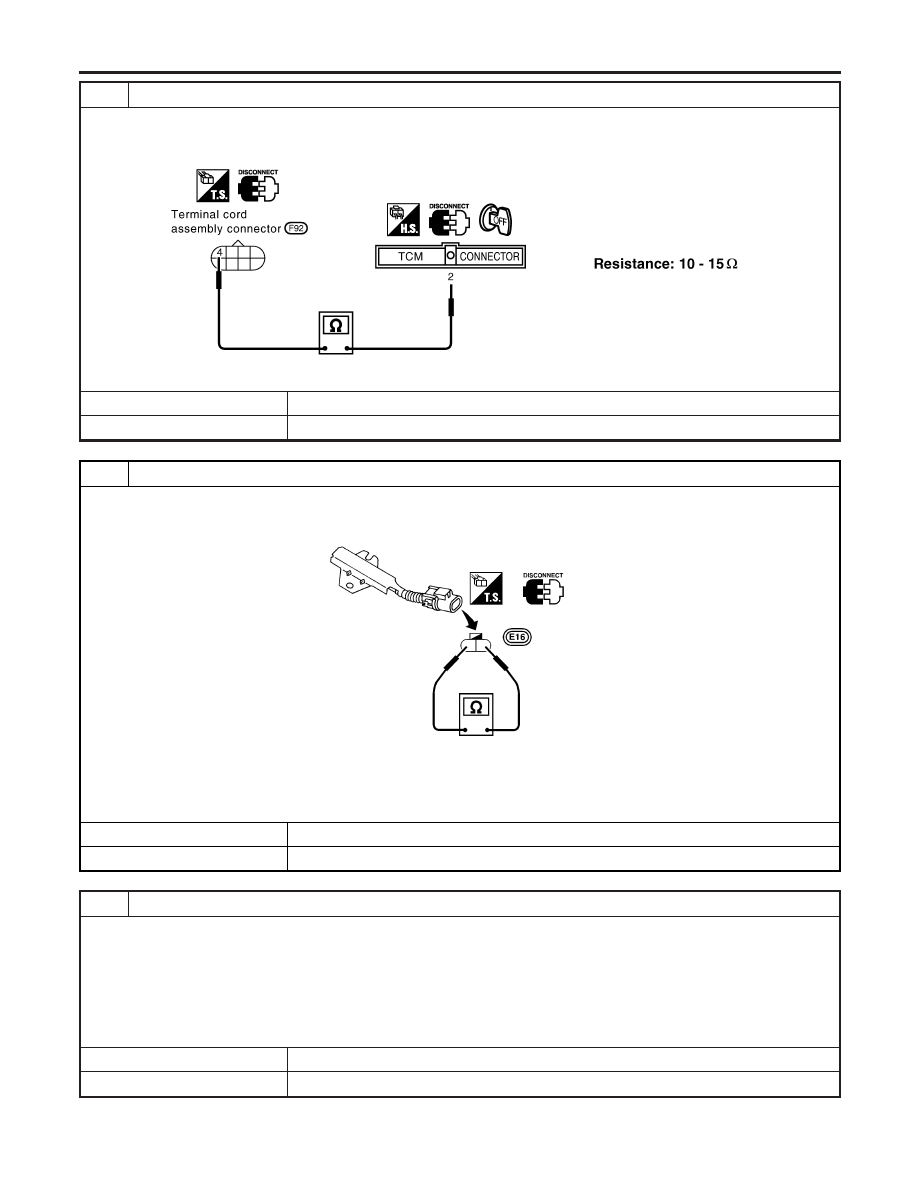

CHECK POWER SOURCE AND DROPPING RESISTOR CIRCUIT

1. Turn ignition switch to OFF position.
2. Disconnect TCM harness connector.
3. Check resistance between terminal 4 (G/R) and TCM harness connector F51 terminal 2 (W/B).

SAT631JF

OK or NG

OK

©

GO TO 5.

NG

©

GO TO 4.

4

DETECT MALFUNCTIONING ITEM

Check the following items:

I

Dropping resistor

I

Check resistance between two terminals.

SAT933IB

Resistance:

12

Ω

(Approx.)

I

Harness for short or open between TCM harness connector F50 terminal 2 (W/B) and terminal cord assembly

OK or NG

OK

©

GO TO 5.

NG

©

Repair or replace damaged parts.

5

CHECK POWER SOURCE CIRCUIT

1. Turn ignition switch to OFF position.
2. Check continuity between terminal cord assembly connector terminal 4 (G/R) and TCM harness connector F50 terminal

1 (G/R). Refer to wiring diagram — AT — LPSV.

Continuity should exist.

If OK, check harness for short to ground and short to power.

3. Reinstall any part removed.

OK or NG

OK

©

GO TO 6.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

DTC P0745 LINE PRESSURE SOLENOID VALVE

Diagnostic Procedure (Cont’d)

AT-176
