JUDGEMENT OF LINE PRESSURE TEST

NHAT0028S03

Judgement

Suspected parts

At idle

Line pressure is low in all positions.

I

Oil pump wear

I

Control piston damage

I

Pressure regulator valve or plug sticking

I

Spring for pressure regulator valve damaged

I

Fluid pressure leakage between oil strainer and pres-
sure regulator valve

I

Clogged strainer

Line pressure is low in particular position.

I

Fluid pressure leakage between manual valve and
particular clutch

I

For example, line pressure is:
− Low in R and 1st positions, but
− Normal in D and 2nd positions.
Therefore, fluid leakage exists at or around low and
reverse brake circuit.
Refer to “CLUTCH AND BAND CHART”, AT-20.

Line pressure is high.

I

Maladjustment of accelerator pedal position sensor
(throttle position sensor)

I

A/T fluid temperature sensor damaged

I

Line pressure solenoid valve sticking

I

Short circuit of line pressure solenoid valve circuit

I

Pressure modifier valve sticking

I

Pressure regulator valve or plug sticking

I

Open in dropping resistor circuit

At stall speed

Line pressure is low.

I

Maladjustment of accelerator pedal position sensor
(throttle position sensor)

I

Line pressure solenoid valve sticking

I

Short circuit of line pressure solenoid valve circuit

I

Pressure regulator valve or plug sticking

I

Pressure modifier valve sticking

I

Pilot valve sticking

SAT786A

Road Test

NHAT0029

DESCRIPTION

NHAT0029S01

I

The purpose of the test is to determine overall performance of
A/T and analyze causes of problems.

I

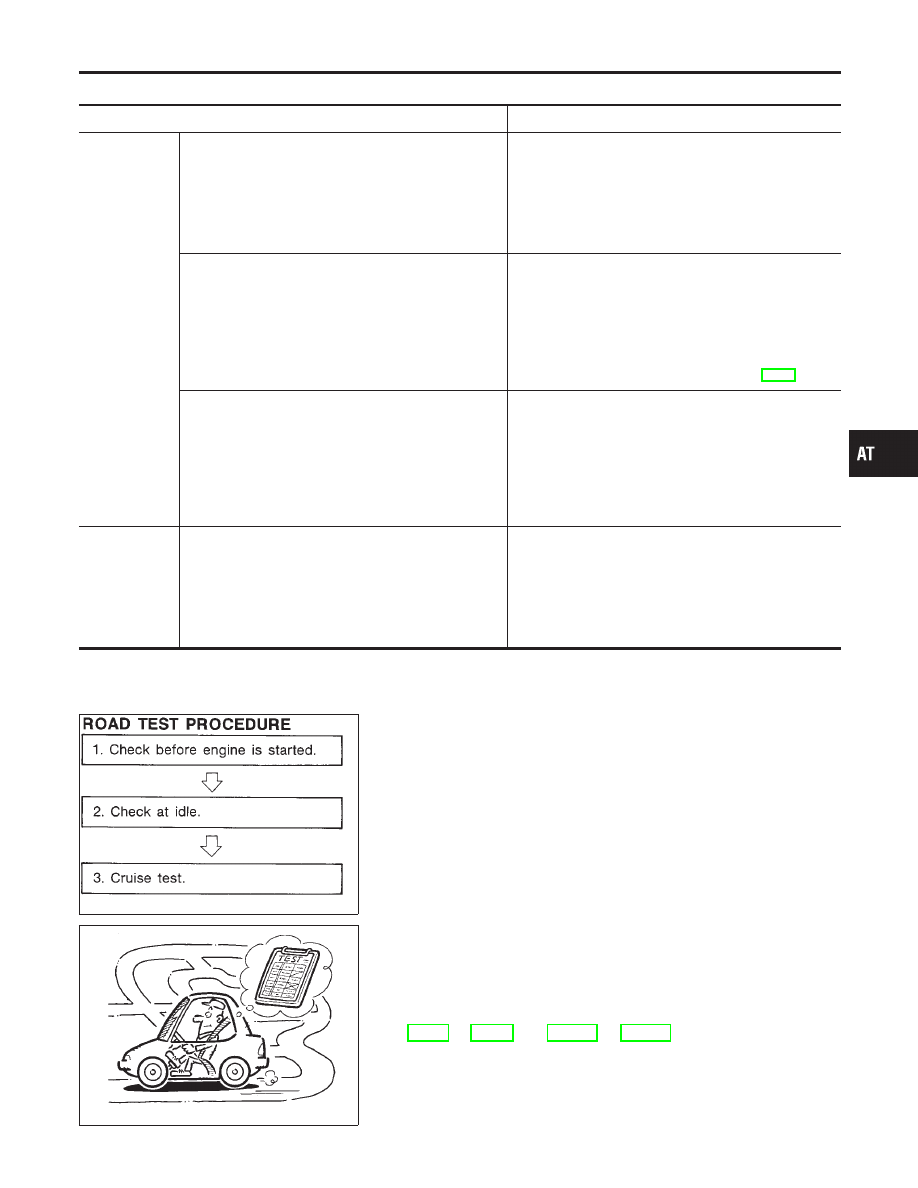

The road test consists of the following three parts:

1.

Check before engine is started

2.

Check at idle

3.

Cruise test

SAT496G

I

Before road test, familiarize yourself with all test procedures
and items to check.

I

Conduct tests on all items until specified symptom is found.
Troubleshoot items which check out No Good after road test.
Refer to “ON BOARD DIAGNOSTIC SYSTEM DESCRIP-
TION” and “TROUBLE DIAGNOSES FOR SYMPTOMS”,
AT-36 to AT-55 and AT-220 to AT-265.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — BASIC INSPECTION

Line Pressure Test (Cont’d)

AT-69

1. CHECK BEFORE ENGINE IS STARTED

=NHAT0029S02

1

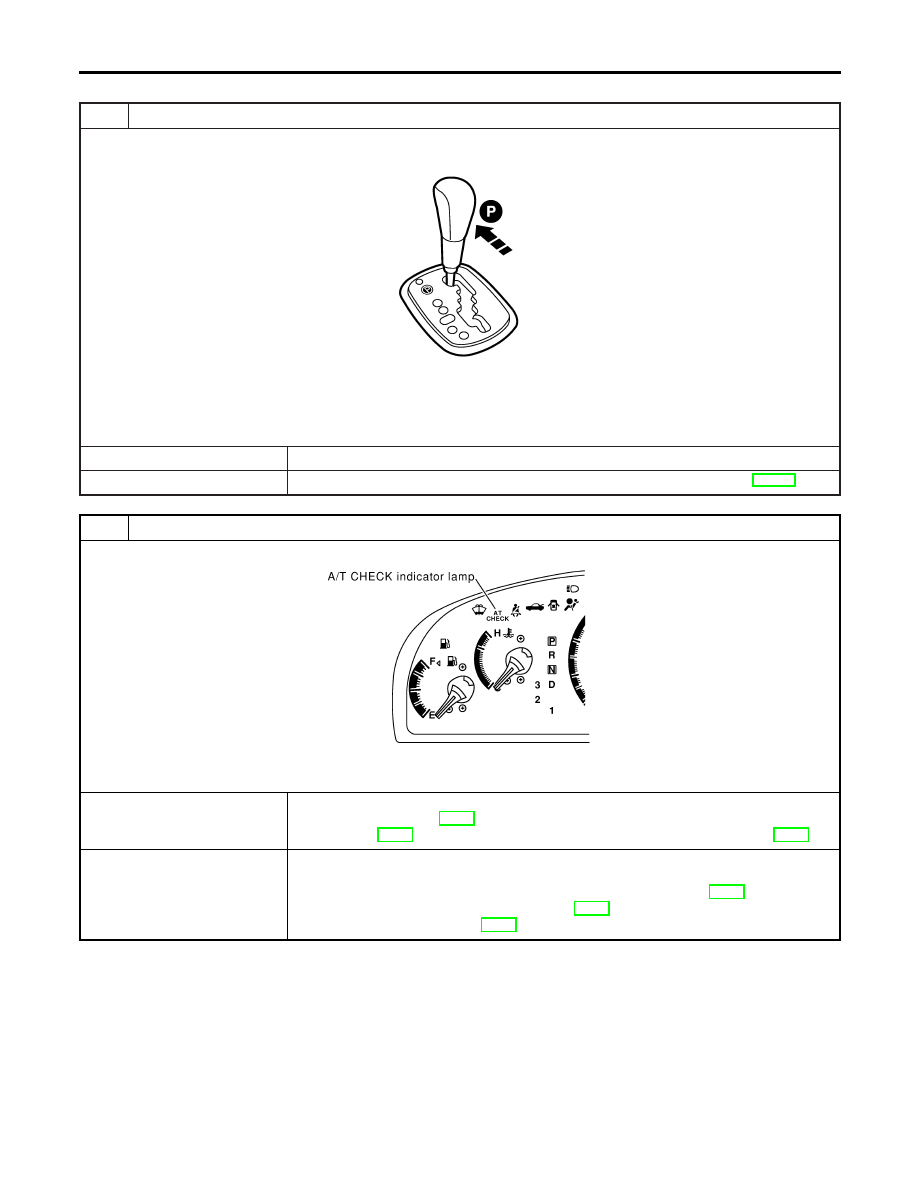

CHECK A/T CHECK INDICATOR LAMP

1. Park vehicle on flat surface.
2. Move selector lever to P position.

SAT491K

3. Turn ignition switch to OFF position. Wait at least 5 seconds.
4. Turn ignition switch to ON position. (Do not start engine.)
5. Does A/T CHECK indicator lamp come on for about 2 seconds?

Yes or No

Yes

©

GO TO 2.

No

©

Stop ROAD TEST. Go to “A/T CHECK Indicator Lamp Does Not Come On”, AT-222.

2

CHECK A/T CHECK INDICATOR LAMP

Does A/T CHECK indicator lamp flicker for about 8 seconds?

SAT604K

Yes or No

Yes

©

TCM is under Fail-safe mode. Perform self-diagnosis and check NG items on the DIAG-
NOSTIC WORKSHEET, AT-59. Refer to SELF-DIAGNOSTIC PROCEDURE (WITH
CONSULT-II), AT-41, or TCM SELF-DIAGNOSTIC PROCEDURE (NO TOOLS), AT-52.

No

©

1. Turn ignition switch to OFF position.
2. Perform self-diagnosis and note NG items.

Refer to SELF-DIAGNOSTIC PROCEDURE (WITH CONSULT-II), AT-41, TCM SELF-
DIAGNOSTIC PROCEDURE (NO TOOLS), AT-52.

3. Go to “2. CHECK AT IDLE”, AT-71.

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

AT-70

2. CHECK AT IDLE

NHAT0029S03

1

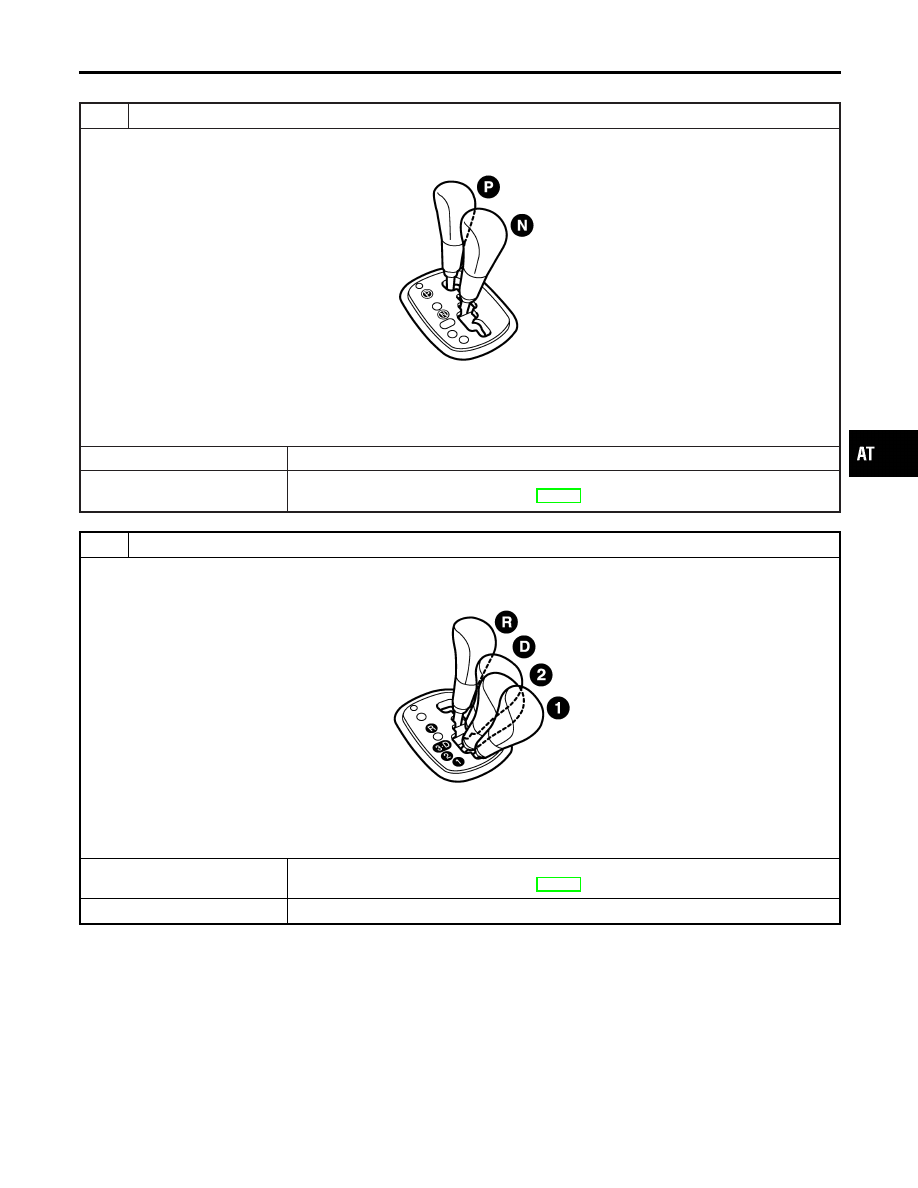

CHECK ENGINE START

1. Park vehicle on flat surface.
2. Move selector lever to P or N position.

SAT502K

3. Turn ignition switch to OFF position.
4. Turn ignition switch to START position.
5. Is engine started?

Yes or No

Yes

©

GO TO 2.

No

©

Stop ROAD TEST. Mark the box on the DIAGNOSTIC WORKSHEET. Go to “Engine
Cannot Be Started In P and N Position”, AT-224.

2

CHECK ENGINE START

1. Turn ignition switch to ON position.
2. Move selector lever to D, 1st, 2nd or R position.

SAT503K

3. Turn ignition switch to START position.
4. Is engine started?

Yes or No

Yes

©

Stop ROAD TEST. Mark the box on the DIAGNOSTIC WORKSHEET. Go to “Engine
Cannot Be Started In P and N Position”, AT-224.

No

©

GO TO 3.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — BASIC INSPECTION

Road Test (Cont’d)

AT-71

3

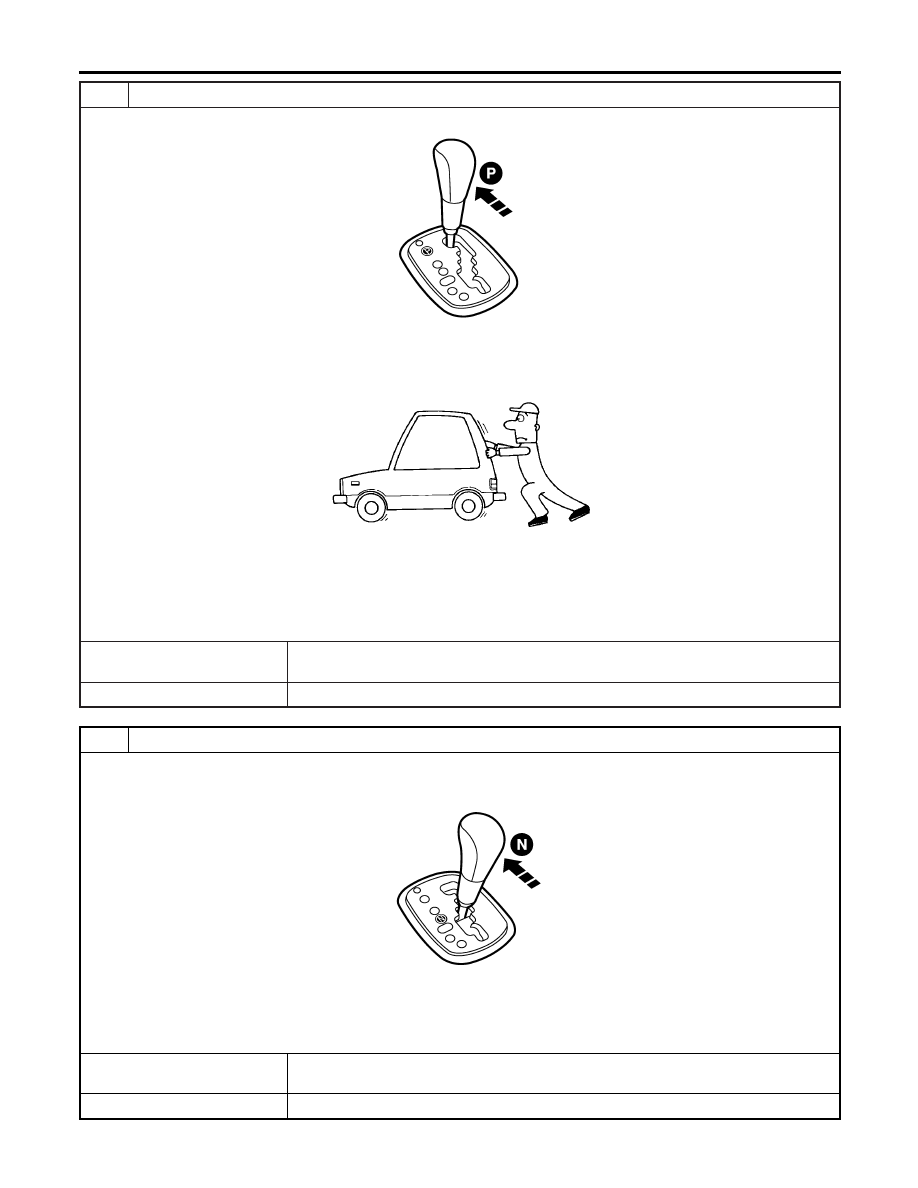

CHECK VEHICLE MOVE
