SAT019K

9.

Perform driving test according to “DTC CONFIRMATION PRO-
CEDURE” in “TROUBLE DIAGNOSIS FOR DTC”.

SAT591J

I

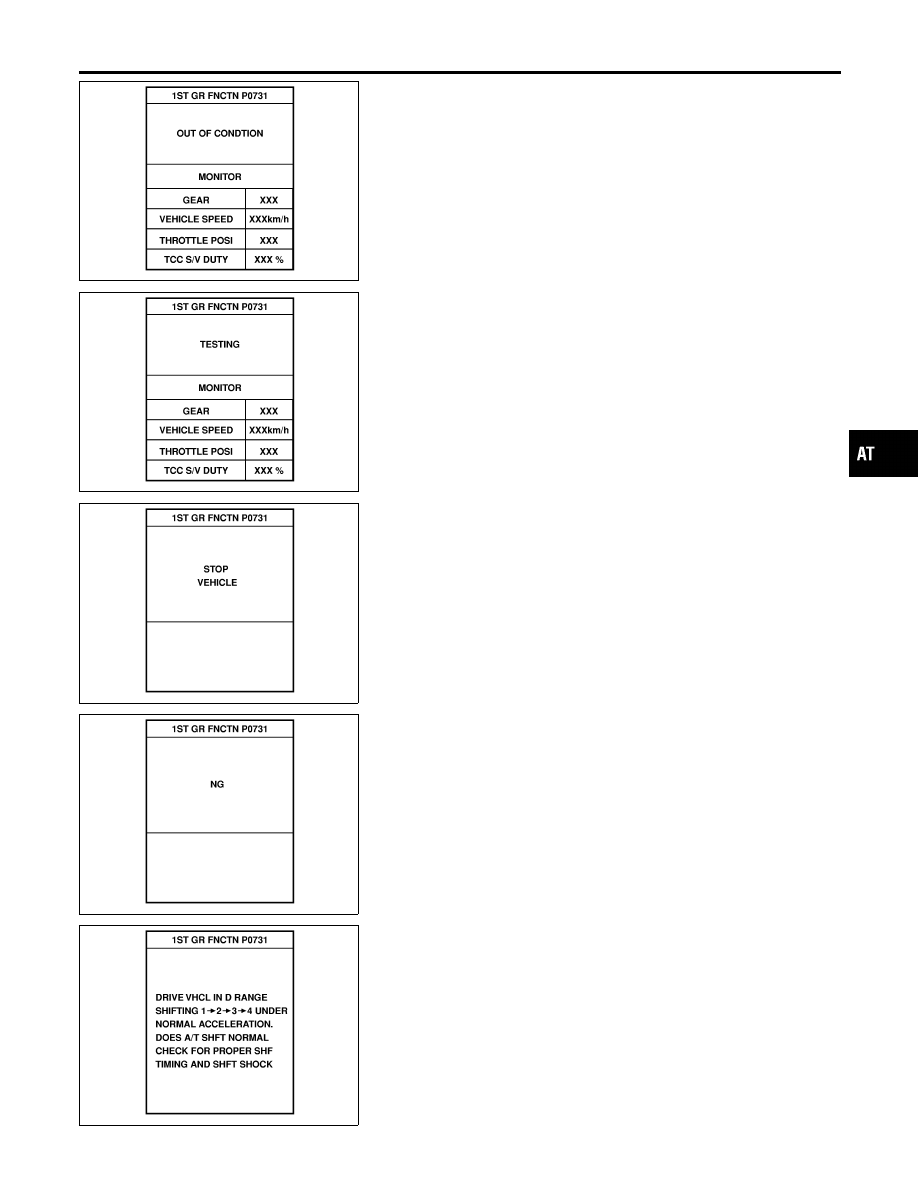

When testing conditions are satisfied, CONSULT-II screen
changes from “OUT OF CONDITION” to “TESTING”.

SAT592J

SAT593J

10. Stop vehicle. If “NG” appears on the screen, malfunction may

exist. Go to “DIAGNOSTIC PROCEDURE”.

SAT594J

11. Perform test drive to check gear shift feeling in accordance

with instructions displayed.

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

CONSULT-II (Cont’d)

AT-49

SAT595J

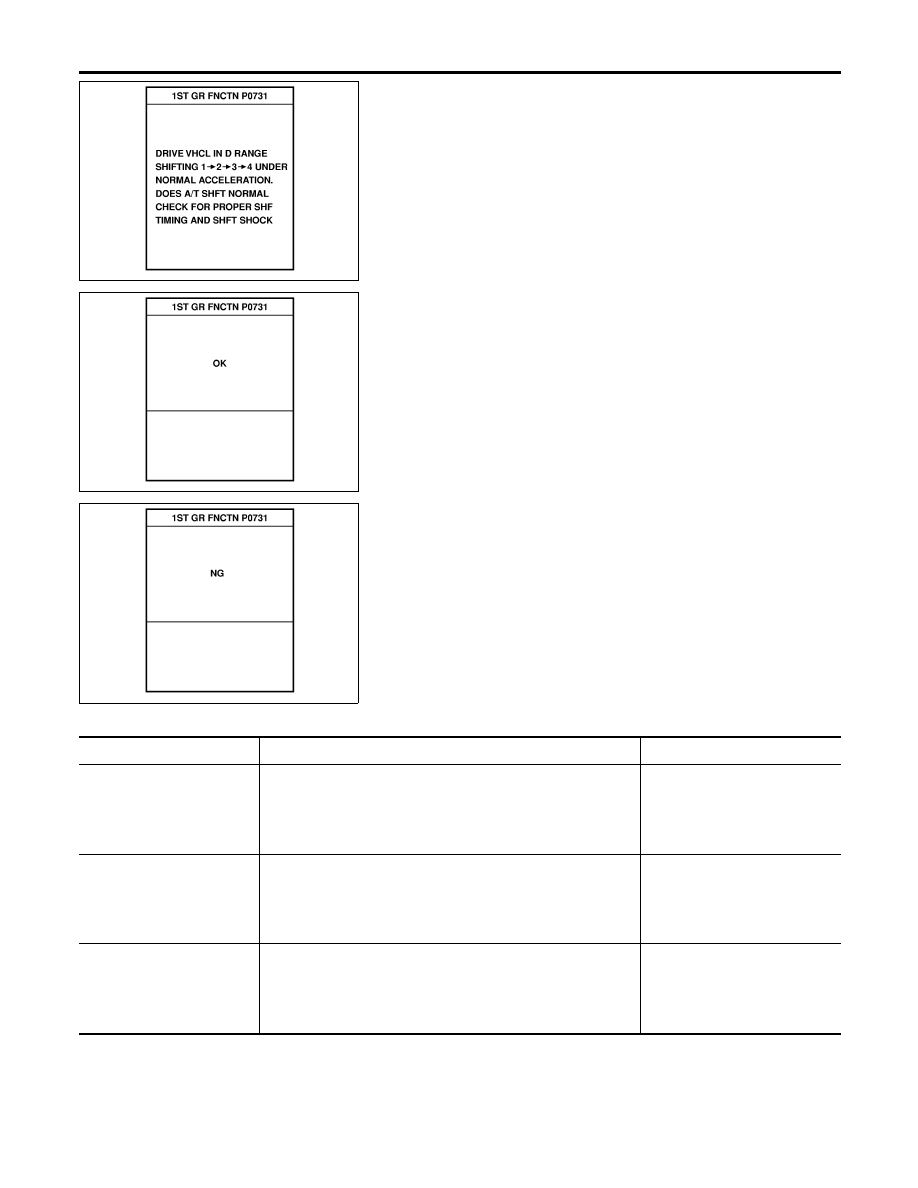

12. Touch “YES” or “NO”.

SAT596J

SAT593J

13. CONSULT-II procedure ended.

If “NG” appears on the screen, a malfunction may exist. Go to
“DIAGNOSTIC PROCEDURE”.

DTC WORK SUPPORT MODE

NHAT0022S05

DTC work support item

Description

Check item

1ST GR FNCTN P0731

Following items for “A/T 1st gear function (P0731)” can be con-
firmed.

I

Self-diagnosis status (whether the diagnosis is being con-
ducted or not)

I

Self-diagnosis result (OK or NG)

I

Shift solenoid valve A

I

Shift solenoid valve B

I

Each clutch

I

Hydraulic control circuit

2ND GR FNCTN P0732

Following items for “A/T 2nd gear function (P0732)” can be con-
firmed.

I

Self-diagnosis status (whether the diagnosis is being con-
ducted or not)

I

Self-diagnosis result (OK or NG)

I

Shift solenoid valve B

I

Each clutch

I

Hydraulic control circuit

3RD GR FNCTN P0733

Following items for “A/T 3rd gear function (P0733)” can be con-
firmed.

I

Self-diagnosis status (whether the diagnosis is being con-
ducted or not)

I

Self-diagnosis result (OK or NG)

I

Shift solenoid valve A

I

Each clutch

I

Hydraulic control circuit

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

CONSULT-II (Cont’d)

AT-50

DTC work support item

Description

Check item

4TH GR FNCTN P0734

Following items for “A/T 4th gear function (P0734)” can be con-
firmed.

I

Self-diagnosis status (whether the diagnosis is being con-
ducted or not)

I

Self-diagnosis result (OK or NG)

I

Shift solenoid valve A

I

Shift solenoid valve B

I

Overrun clutch solenoid valve

I

Line pressure solenoid valve

I

Each clutch

I

Hydraulic control circuit

TCC S/V FNCTN P0744

Following items for “A/T TCC S/V function (lock-up) (P0744)” can
be confirmed.

I

Self-diagnosis status (whether the diagnosis is being con-
ducted or not)

I

Self-diagnosis result (OK or NG)

I

Torque converter clutch sole-
noid valve

I

Each clutch

I

Hydraulic control circuit

GI

MA

EM

LC

EC

FE

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

CONSULT-II (Cont’d)

AT-51

Diagnostic Procedure Without CONSULT-II

=NHAT0023

OBD-II SELF-DIAGNOSTIC PROCEDURE (WITH GST)

NHAT0023S01

Refer to EC-114, “Generic Scan Tool (GST)”.

OBD-II SELF-DIAGNOSTIC PROCEDURE (NO

TOOLS)

NHAT0023S02

Refer to EC-90, “Malfunction Indicator Lamp (MIL)”.

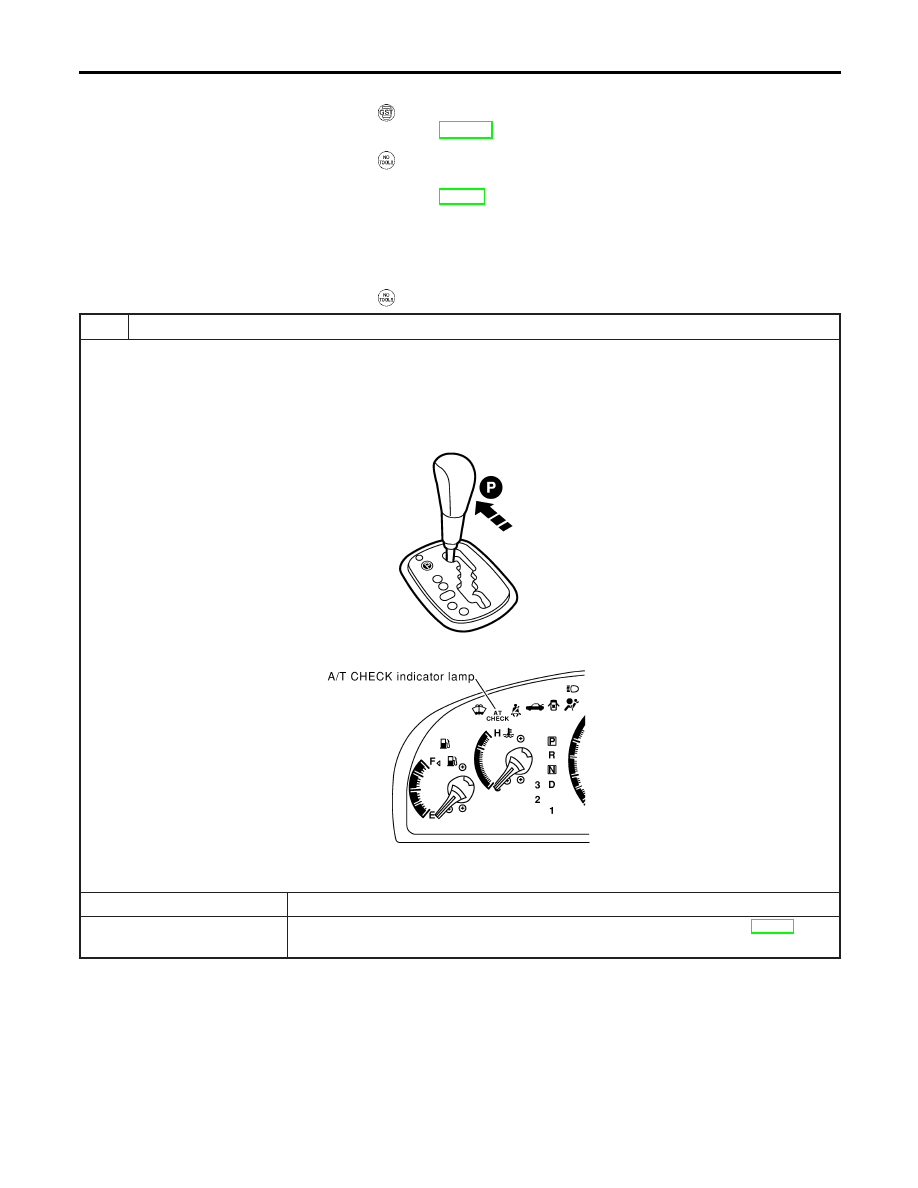

TCM SELF-DIAGNOSTIC PROCEDURE (NO TOOLS)

NHAT0023S03

1

CHECK A/T CHECK INDICATOR LAMP

1. Move selector lever to P position.

Start engine and warm it up to normal engine operating temperature.

2. Turn ignition switch to OFF position.
3. Wait 5 seconds.
4. Turn ignition switch to ON position.

(Do not start engine.)

SAT491K

5. Does A/T CHECK indicator lamp come on for about 2 seconds?

SAT604K

Yes or No

Yes

©

GO TO 2.

No

©

Stop procedure. Perform “A/T CHECK Indicator Lamp Does Not Come On”, AT-222
before proceeding.

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

Diagnostic Procedure Without CONSULT-II

AT-52
